Los muros de mampostería confinados siguen siendo elementos estructurales importantes para resistir fuerzas verticales y horizontales en viviendas. Para ser considerados confinados, los muros deben estar reforzados con castillos y dalas según las especificaciones de la Norma Técnica Complementaria para el Diseño y Construcción de Estructuras de Mampostería.

1. “(…siguen siendo los elementos
estructurales más empleados para resistir
tanto las fuerzas verticales como las
horizontales en edificios de vivienda, …)”
Roberto Meli
MUROS DE CARGA CONFINADOS

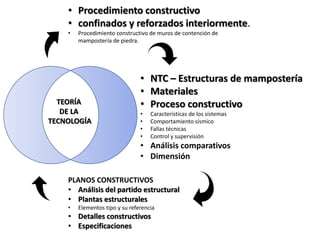

2. TEORÍA
DE LA
TECNOLOGÍA
• Procedimiento constructivo
• confinados y reforzados interiormente.
• Procedimiento constructivo de muros de contención de
mampostería de piedra.
• NTC – Estructuras de mampostería
• Materiales
• Proceso constructivo
• Características de los sistemas
• Comportamiento sísmico
• Fallas técnicas
• Control y supervisión
• Análisis comparativos
• Dimensión
PLANOS CONSTRUCTIVOS
• Análisis del partido estructural
• Plantas estructurales
• Elementos tipo y su referencia
• Detalles constructivos
• Especificaciones

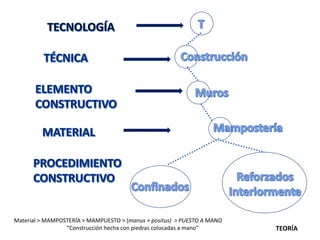

3. Material > MAMPOSTERÍA > MAMPUESTO > (manus + positus) > PUESTO A MANO
“Construcción hecha con piedras colocadas a mano” TEORÍA

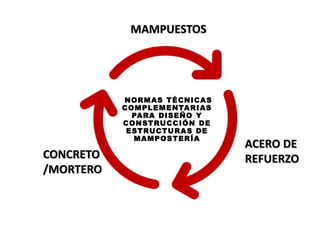

4. NORMAS TÉCNICAS
COMPLEMENTARIAS
PARA DISEÑO Y
CONSTRUCCIÓN DE
ESTRUCTURAS DE
MAMPOSTERÍA
MAMPUESTOS
ACERO DE
REFUERZO
CONCRETO
/MORTERO

5. MAMPUESTOS
• Tabique de barro recocido
• Tabique de barro con huecos
verticales
• Bloque de concreto
• Tabique de concreto (tabicón)

6. (Castillos, dalas, refuerzos interiores y exteriores)
• Barras corrugadas (varillas)
• Mala de acero
• Alambres corrugados laminados en frio
• Armaduras electro soldadas
• Barras lisas (alambrón) solo en estribos
ACERO DE
REFUERZO

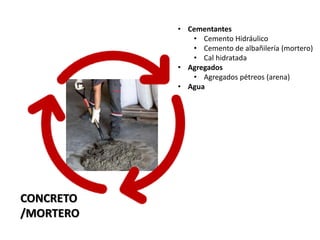

7. CONCRETO
/MORTERO
• Cementantes
• Cemento Hidráulico
• Cemento de albañilería (mortero)
• Cal hidratada
• Agregados
• Agregados pétreos (arena)
• Agua

8. NORMAS TÉCNICAS COMPLEMENTARIAS
PARA DISEÑO Y CONSTRUCCIÓN DE
ESTRUCTURAS DE MAMPOSTERÍA
Existen tres grupos principales de muros, clasificados de acuerdo a s
la función que cumplen dentro de la construcción.
• Muros de contención
• Muros de carga
• Muros divisorios
Definiéndose básicamente en dos tipos de muros:
• Los muros portantes
• Los muros no portantes.
/ NTC – PARA DISEÑO Y CONSTRUCCIÓN DE ESTRUCTURAS DE MAMPOSTERÍA

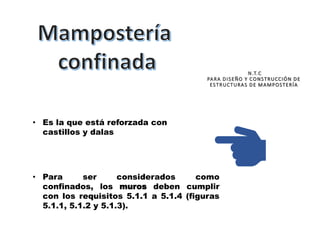

9. • Es la que está reforzada con
castillos y dalas
• Para ser considerados como
confinados, los muros deben cumplir
con los requisitos 5.1.1 a 5.1.4 (figuras
5.1.1, 5.1.2 y 5.1.3).
N.T.C
PARA DISEÑO Y CONSTRUCCIÓN DE
ESTRUCTURAS DE MAMPOSTERÍA

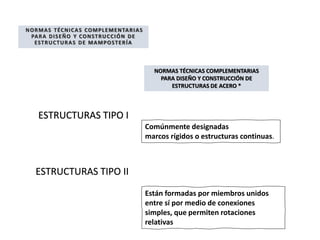

10. NORMAS TÉCNICAS COMPLEMENTARIAS
PARA DISEÑO Y CONSTRUCCIÓN DE
ESTRUCTURAS DE MAMPOSTERÍA
NORMAS TÉCNICAS COMPLEMENTARIAS
PARA DISEÑO Y CONSTRUCCIÓN DE
ESTRUCTURAS DE ACERO *
Comúnmente designadas
marcos rígidos o estructuras continuas.
Están formadas por miembros unidos
entre sí por medio de conexiones
simples, que permiten rotaciones
relativas
ESTRUCTURAS TIPO I
ESTRUCTURAS TIPO II

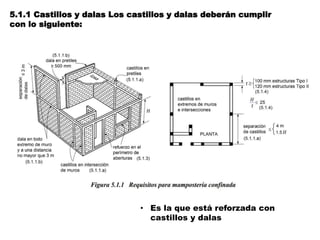

11. 5.1.1 Castillos y dalas Los castillos y dalas deberán cumplir
con lo siguiente:
• Es la que está reforzada con
castillos y dalas

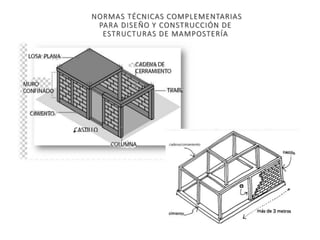

12. NORMAS TÉCNICAS COMPLEMENTARIAS
PARA DISEÑO Y CONSTRUCCIÓN DE
ESTRUCTURAS DE MAMPOSTERÍA

13. Los muros se construirán e inspeccionarán como se
indica en los Capítulos 9 y 10, respectivamente

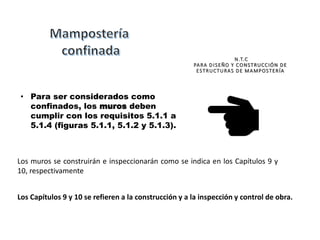

14. Los muros se construirán e inspeccionarán como se indica en los Capítulos 9 y
10, respectivamente
• Para ser considerados como
confinados, los muros deben
cumplir con los requisitos 5.1.1 a
5.1.4 (figuras 5.1.1, 5.1.2 y 5.1.3).
N.T.C
PARA DISEÑO Y CONSTRUCCIÓN DE
ESTRUCTURAS DE MAMPOSTERÍA
Los Capítulos 9 y 10 se refieren a la construcción y a la inspección y control de obra.

15. NORMAS TÉCNICAS COMPLEMENTARIAS
PARA DISEÑO Y CONSTRUCCIÓN DE
ESTRUCTURAS DE MAMPOSTERÍA
NORMAS TÉCNICAS COMPLEMENTARIAS
PARA DISEÑO Y CONSTRUCCIÓN DE
ESTRUCTURAS DE ACERO *

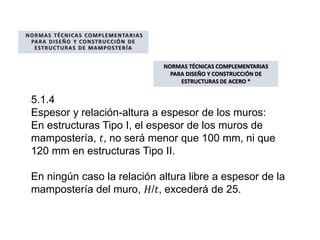

5.1.4
Espesor y relación-altura a espesor de los muros:
En estructuras Tipo I, el espesor de los muros de
mampostería, 𝑡, no será menor que 100 mm, ni que
120 mm en estructuras Tipo II.
En ningún caso la relación altura libre a espesor de la
mampostería del muro, 𝐻/𝑡, excederá de 25.

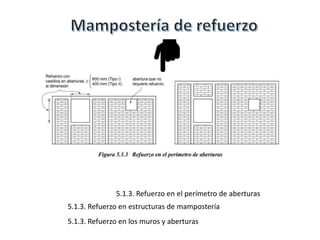

16. 5.1.3. Refuerzo en el perímetro de aberturas
5.1.3. Refuerzo en estructuras de mampostería
5.1.3. Refuerzo en los muros y aberturas

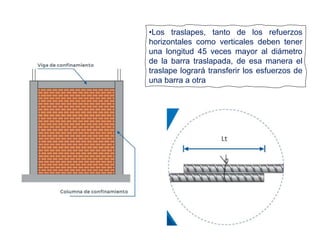

18. •Los traslapes, tanto de los refuerzos
horizontales como verticales deben tener
una longitud 45 veces mayor al diámetro
de la barra traslapada, de esa manera el
traslape logrará transferir los esfuerzos de
una barra a otra

19. Las indicaciones que se proporcionan a continuación se
deben aplicar tanto al refuerzo longitudinal de las columnas
como a las trabes de confinamiento.
En el siguiente cuadro se pueden conocer
las longitudes que debe tener el traslape
según lo que indica la norma mencionada
inicialmente:

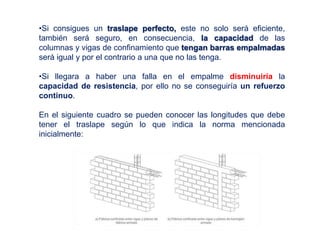

20. •Si consigues un traslape perfecto, este no solo será eficiente,
también será seguro, en consecuencia, la capacidad de las
columnas y vigas de confinamiento que tengan barras empalmadas
será igual y por el contrario a una que no las tenga.
•Si llegara a haber una falla en el empalme disminuiría la
capacidad de resistencia, por ello no se conseguiría un refuerzo
continuo.
En el siguiente cuadro se pueden conocer las longitudes que debe
tener el traslape según lo que indica la norma mencionada
inicialmente:

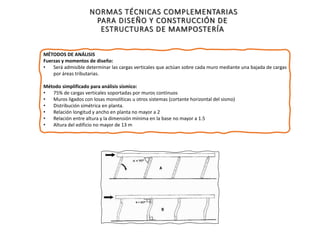

21. MÉTODOS DE ANÁLISIS
Fuerzas y momentos de diseño:
• Será admisible determinar las cargas verticales que actúan sobre cada muro mediante una bajada de cargas
por áreas tributarias.
Método simplificado para análisis sísmico:
• 75% de cargas verticales soportadas por muros continuos
• Muros ligados con losas monolíticas u otros sistemas (cortante horizontal del sismo)
• Distribución simétrica en planta.
• Relación longitud y ancho en planta no mayor a 2
• Relación entre altura y la dimensión mínima en la base no mayor a 1.5
• Altura del edificio no mayor de 13 m
NORMAS TÉCNICAS COMPLEMENTARIAS
PARA DISEÑO Y CONSTRUCCIÓN DE
ESTRUCTURAS DE MAMPOSTERÍA

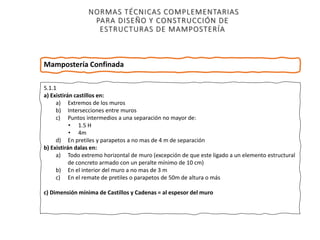

22. NORMAS TÉCNICAS COMPLEMENTARIAS
PARA DISEÑO Y CONSTRUCCIÓN DE
ESTRUCTURAS DE MAMPOSTERÍA
5.1.1
a) Existirán castillos en:
a) Extremos de los muros
b) Intersecciones entre muros
c) Puntos intermedios a una separación no mayor de:
• 1.5 H
• 4m
d) En pretiles y parapetos a no mas de 4 m de separación
b) Existirán dalas en:
a) Todo extremo horizontal de muro (excepción de que este ligado a un elemento estructural
de concreto armado con un peralte mínimo de 10 cm)
b) En el interior del muro a no mas de 3 m
c) En el remate de pretiles o parapetos de 50m de altura o más
c) Dimensión mínima de Castillos y Cadenas = al espesor del muro
Mampostería Confinada

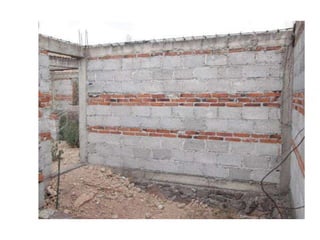

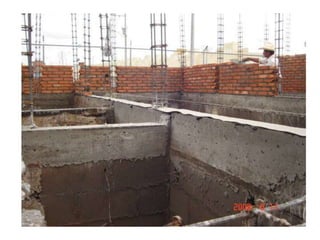

23. Mampostería confinada

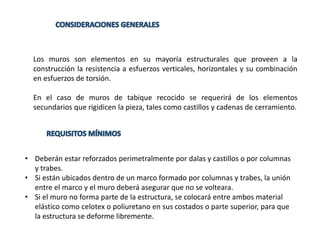

28. Los muros son elementos en su mayoría estructurales que proveen a la
construcción la resistencia a esfuerzos verticales, horizontales y su combinación
en esfuerzos de torsión.
En el caso de muros de tabique recocido se requerirá de los elementos
secundarios que rigidicen la pieza, tales como castillos y cadenas de cerramiento.
• Deberán estar reforzados perimetralmente por dalas y castillos o por columnas
y trabes.
• Si están ubicados dentro de un marco formado por columnas y trabes, la unión
entre el marco y el muro deberá asegurar que no se volteara.
• Si el muro no forma parte de la estructura, se colocará entre ambos material
elástico como celotex o poliuretano en sus costados o parte superior, para que
la estructura se deforme libremente.

29. Esta es la ubicación de los 48 castillos
que deben existir en esta planta

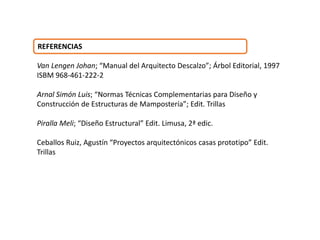

30. REFERENCIAS
Van Lengen Johan; “Manual del Arquitecto Descalzo”; Árbol Editorial, 1997
ISBM 968-461-222-2
Arnal Simón Luis; “Normas Técnicas Complementarias para Diseño y
Construcción de Estructuras de Mampostería”; Edit. Trillas
Piralla Meli; “Diseño Estructural” Edit. Limusa, 2ª edic.
Ceballos Ruiz, Agustín “Proyectos arquitectónicos casas prototipo” Edit.
Trillas
