1. SUPERVISIÓNEN
SUPERVISIÓNEN
ALBAÑILERIA
ALBAÑILERIA
BAUTISTA PEREZ ANGEL ADEMIR
SUPERVISION DE OBRA
CALLEJAS CABAÑAS BLANCA
ALAN RODRIGO MOTA MARTINEZ
ROLANDO ARIAS ESCAMILLA
JOSE PRIMERO VAZQUEZ

2. MURO DE
MAMPOSTERIA
¿Que es un m
uro
de m
am
posteria
Los muros de mampostería se puede resumir en que son elementos estructurales
formados por piezas prismáticas de piedra natural o artificial que están unidas
por un mortero aglutinante.

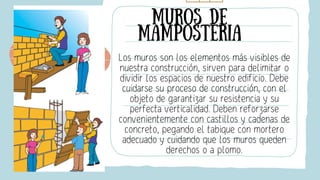

3. Los muros son los elementos más visibles de
nuestra construcción, sirven para delimitar o
dividir los espacios de nuestro edificio. Debe
cuidarse su proceso de construcción, con el
objeto de garantizar su resistencia y su
perfecta verticalidad. Deben reforzarse
convenientemente con castillos y cadenas de
concreto, pegando el tabique con mortero
adecuado y cuidando que los muros queden
derechos o a plomo.
muros de
mamposteria

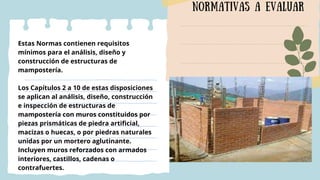

4. normativas a evaluar
Estas Normas contienen requisitos
mínimos para el análisis, diseño y
construcción de estructuras de
mampostería.
Los Capítulos 2 a 10 de estas disposiciones
se aplican al análisis, diseño, construcción
e inspección de estructuras de
mampostería con muros constituidos por
piezas prismáticas de piedra artificial,
macizas o huecas, o por piedras naturales
unidas por un mortero aglutinante.
Incluyen muros reforzados con armados
interiores, castillos, cadenas o
contrafuertes.

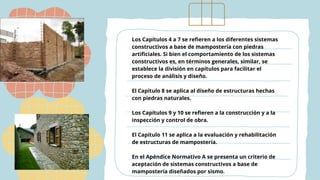

5. Los Capítulos 4 a 7 se refieren a los diferentes sistemas
constructivos a base de mampostería con piedras
artificiales. Si bien el comportamiento de los sistemas
constructivos es, en términos generales, similar, se
establece la división en capítulos para facilitar el
proceso de análisis y diseño.
El Capítulo 8 se aplica al diseño de estructuras hechas
con piedras naturales.
Los Capítulos 9 y 10 se refieren a la construcción y a la
inspección y control de obra.
El Capítulo 11 se aplica a la evaluación y rehabilitación
de estructuras de mampostería.
En el Apéndice Normativo A se presenta un criterio de
aceptación de sistemas constructivos a base de
mampostería diseñados por sismo.

6. Materiales para
mamposteria
Las piezas usadas en los elementos
estructurales de mampostería
deberán cumplir con la Norma
Mexicana NMX-C-404-ONNCCE, con
excepción de lo dispuesto para el
límite inferior del área neta de piezas
huecas señalado en la sección
El peso volumétrico neto mínimo de las
piezas, en estado seco, será el indicado en la
tabla 2.1.

7. piezas macizas
Para fines de aplicación del Capítulo 5 de las
Normas Técnicas Complementarias para
Diseño por Sismo y de estas Normas, se
considerarán como piezas macizas aquéllas
que tienen en su sección transversal más
desfavorable un área neta de por lo menos
75 por ciento del área bruta, y cuyas paredes
exteriores no tienen espesores menores de
20 mm.

8. piezas huecas Las piezas huecas a que hacen referencia estas
Normas y el Capítulo 5 de las Normas Técnicas
Complementarias para Diseño por Sismo son las
que tienen, en su sección transversal más
desfavorable, un área neta de por lo menos 50
por ciento del área bruta; además, el espesor de
sus paredes exteriores no es menor que 15 mm .
Para piezas huecas con dos hasta cuatro celdas, el
espesor mínimo de las paredes interiores deberá
ser de 13 mm. Para piezas multiperforadas, cuyas
perforaciones sean de las mismas dimensiones y
con distribución uniforme, el espesor mínimo de
las paredes interiores será de 7 mm. Se entiende
como piezas multiperforadas aquéllas con más de
siete perforaciones o alvéolos

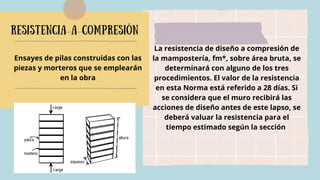

9. Resistencia a compresión
La resistencia de diseño a compresión de
la mampostería, fm*, sobre área bruta, se
determinará con alguno de los tres
procedimientos. El valor de la resistencia
en esta Norma está referido a 28 días. Si
se considera que el muro recibirá las
acciones de diseño antes de este lapso, se
deberá valuar la resistencia para el
tiempo estimado según la sección
Ensayes de pilas construidas con las
piezas y morteros que se emplearán
en la obra

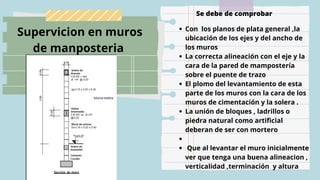

10. Supervicion en muros
de manposteria
Con los planos de plata general ,la
ubicación de los ejes y del ancho de
los muros
La correcta alineación con el eje y la
cara de la pared de mampostería
sobre el puente de trazo
El plomo del levantamiento de esta
parte de los muros con la cara de los
muros de cimentación y la solera .
La unión de bloques , ladrillos o
piedra natural como artificial
deberan de ser con mortero
Que al levantar el muro inicialmente
ver que tenga una buena alineacion ,
verticalidad ,terminación y altura
Se debe de comprobar

11. En cuanto a la construcción
de columnas y mochetas se
debe comprobar:
Que su armado sea completo, pero que
cuando se vaya armar la formaleta y a
fundir se haga en dos tramos, el primero a la
altura de solera intermedia y luego en una
segunda etapa a la altura de solera superior,
debiéndose verificar los siguientes aspectos
Que la armadura o refuerzo esté armado y
colocado en la posición correcta indicada
en el plano.
Que el refuerzo, sea el especificado en los
planos.
Que el refuerzo coincida en la calidad, cantidad
y diámetro de hierro especificado para el hierro
longitudinal y los estribos o eslabones, con un
mínimo grado de 40

12. La formaleta
deberácumplir con
Las medidas de la sección
establecida para las columnas y
mochetas.
Deberá estar en correcta posición
vertical, lo cual se deberá
comprobar con la plomada.
Las tablas de la formaleta deben
estar bien seguras y ajustadas para
evitar su desplazamiento al
momento de la fundición (Figura
18).
Si la formaleta es en madera tratar
de no hacer reutilización.

13. El concreto preparado
en obra deberá cumplir
con lo siguiente
Los agregados a utilizar deben cumplir
con las especificaciones en calidad,
tamaño, resistencia, libres de
contaminación de arcilla, limos, materia
orgánica, etc.
La proporción de los materiales a usar en el
concreto debe coincidir con lo establecido
en las especificaciones técnicas,
(regularmente para este tipo de
construcciones se utiliza concreto de 3,000
psi, equivalente a 210 Kilogramos /
centímetro cuadrado de resistencia
Durante la fundición se debe vigilar que no haya
disgregación de los agregados del concreto, por la
caída al fondo de la formaleta.

14. Aplanados

15. ¿Que es un
aplanado?
Un aplanado es el recubrimiento
grueso de un muro y sirve como base
para el afinado, para proteger a la
pared de la lluvia, y para brindar una
mejor apariencia a la construcción.

16. Aplanados
Una vez concluidos los muros, castillos y cadenas,
se procede a realizar los aplanados y recubrimientos
en muros y plafones, la colocación de losetas
(azulejos), así como la impermeabilización. Los
aplanados de mortero son los recubrimientos de
los muros y consisten en poner una capa delgada,
aproximadamente de un centímetro de espesor,
con el fin de proteger el muro de la lluvia, dandole
a la vez una apariencia agradable y uniforme

17. Aplanado repellado
Es un tipo de aplanado de apariencia
rústica que se coloca sobre los muros
o tabiques.
Cuando se nos entrega este trabajo,
debemos verificar que el aplanado se
ha realizado a plomo, es decir, que
podamos comprobar su verticalidad
con la plomada (para asegurar que
está correctamente colocado), y que
no haya bordes que sobresalgan.

18. Aplanado
fino
Es un aplanado de apariencia más cuidada
obtenida con una mezcla de mortero más
fina. Debe realizarse después del aplanado
repellado.
Cuando se nos entrega este trabajo,
debemos verificar que la superficie sobre la
cual se haya realizado el aplanado quede
completamente lisa y a plomo.

19. Aplanado
de yeso
Es un aplanado realizado con
yeso como principal
componente de la mezcla. Solo
se debe realizar en interiores.
Al igual que en el aplanado
repellado y el aplanado fino, en
el aplanado de yeso debemos
cuidar que la superficie quede
lisa, que el aplanado se haya
hecho a plomo, y que no existan
huecos, fisuras, ni raspones.

20. Aplanado
pulido
Puede ser de dos tipos: pulido simple o
pulido fino. Se le denomina pulido
porque se utiliza la llana para quitarle
los rebordes.
Para el pulido simple se utiliza la llana
de madera, mientras que para el
pulido fino se utiliza la llana metálica.
Al momento de la entrega de este
trabajo debemos verificar que quede
una superficie lisa, sin huecos, ni
orificios.

21. MUROS DE
CONCRETO
ARMADO
ASPECTOS A SUPERVISAR
PLOMEO
CIMBRADO
COLADO
MATERIALES
PROCESO CONSTRUCTIVO
PLANOS ESTRUCTURALES
El muro de concreto se conforma por unas masas
que pueden determinarse como grandes y se
refuerzan con varillas de acero.
Son tan resistentes que pueden soportar los
posibles movimientos que provengan del suelo.
Se trata de una de las mejores alternativas en
caso de que necesitemos una edificación
resistente y duradera.

22. PLOMEO
1 2 3
CIMBRADO COLADO
Deberá supervisar que la
ingeniería y diseño de la
cimbra, así como la
construcción sea la
establecida y es
responsabilidad del
ejecutante cuando la
estructura de concreto lo
requiera por la dificultas de
la misma.
Es elemental tener cuidado
en la proporción de la
mezcla, ya que será esta la
que le brindará al muro la
resistencia que necesite,
La manera en que se vacia la
mezcla que no sobrepase una
altura de 1.20 para evitar el
disgregado de la mezcla.
En el plomeo se debe de
supervisar que se coloque
tanto estructuras y cimbrado
del elemento lo mas
correctamente.

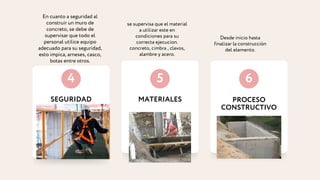

23. SEGURIDAD
4 5 6
MATERIALES PROCESO
CONSTRUCTIVO
En cuanto a seguridad al
construir un muro de
concreto, se debe de
supervisar que todo el
personal utilice equipo
adecuado para su seguridad,
esto impica, arneses, casco,
botas entre otros.
se supervisa que el material
a utilizar este en
condiciones para su
correcta ejecucion.
concreto, cimbra , clavos,
alambre y acero.
Desde inicio hasta
finalizar la construcción
del elemento.

24. PATIOS DE
CONCRETO
HIDRÁULICO
Elementos constructivos sobre superficies horizontales o
inclinadas. La construcción de un patio de concreto es un
proyecto relativamente sencillo que puede mejorar
significativamente la funcionalidad y el valor de cualquier
hogar. Con los pasos adecuados y la planificación
adecuada, es posible crear un patio de concreto duradero
y atractivo que se adapte a cualquier estilo de jardín o
diseño de paisaje.

25. MATERIALES
PROPORCIÓN DEL CONCRETO
COMPACTACIONES
ESPESORES
PROCESO CONSTRUCTIVO
ASPECTOS A
SUPERVISAR

26. SUPERVISION
MATERIALES
SE DEBE DE REVISAR
QUE LOS MATERIALES
ESTEN EN CONDICIONES
DE SER UTILIZADOS.
COMPACTACIÓN
La superficie del terreno natural
deberá estar compactada al
noventa por ciento (90%) de la
prueba Proctor estándar como
mínimo, nivelada, libre de
materiales extraños y sueltos, sin
ondulaciones ni depresiones..

27. PROPORCIÓN DE
CONCRETO
ESPESORES
EL ESPESOR DE UN
PATIO DE CONCRETO
HIDRÁULICO DEPENDE
DEL TERRENO EN EL QUE
SE VA A COLOCAR, PERO
NORMALMENTE OSCILA
ENTRELOS 5 Y 8 CM.
EL CONCRETO ES UNA MEZCLA DE
CEMENTO, ARENA, GRAVA Y AGUA,
SU RESISTENCIA DEPENDÉ DEL LA
CANTIDAD DE MATERIALES QUE SE
AGREGUEN.

28. PROCESO CONSTRUCTIVO
La superficie del terreno natural deberá estar
compactada al noventa por ciento (90%) de la
prueba Proctor estándar como mínimo,
nivelada, libre de materiales extraños y
sueltos, sin ondulaciones ni depresiones.
Previo a la colocación del concreto hidráulico,
la superficie del terreno natural y/o del relleno
se deberá humedecer, evitando los
encharcamientos y materiales lodosos o
remoldeados
Se procederá al vaciado del concreto hidráulico
del f’c, fijado en el proyecto, colocándolo lo
más cerca posible de su posición definitiva,
evitando el traspaleo, descargándolo
directamente de la carretilla.

29. Es recomendable utilizar revolturas con
una cantidad mínima de agua, no más
de veintidós (22) litros de agua por saco
de cemento, con revenimiento lo más
bajo posible, que no excederá de ocho
(8) centímetros y obtener su
trabajabilidad ajustando la cantidad de
los agregados.
El piso se curará durante un periodo
mínimo de setenta y dos (72) horas,
utilizando el procedimiento que para tal
efecto autorice la supervisión.

30. FIRMES

31. Las principales herramientas que
se emplean son: Cuchara Pala
Nivel de burbuja Regla larga
Botes o cubetas
NIVELACION
Colocación de malla
electrosoldada
Medición o colocación de
maestras
Colado
El firme de concreto tiene
como principal objetivo
cubrir la cimentación y
servir de base para el piso
terminado
T
I
P
O
S
D
E
F
I
R
M
E
S
O
B
J
E
T
I
V
O
C
O
M
O
H
A
C
E
R
U
N
F
I
R
M
E
H
E
R
R
A
M
I
E
N
T
A
Y
E
Q
U
I
P
O
Un firme es un elemento horizontal y
plano de concreto (puede ser simple o
armado), cuyo espesor oscila entre 5 y
8 cm, el cual normalmente es usado
como base para recibir un acabado
final de piso, como terminado final en
sí o simplemente para dar un nuevo
nivel de piso terminado.
FIRMES
Fraguado o secado del
concreto
Firmes de carreteras flexibles.
El asfalto permite construir
firmes de carreteras flexibles.
Firmes de carreteras rígidos.
Capa base ligada
hidráulicamente.

32. BANQUETAS Y
GUARNICIONES

33. Las banquetas, también llamadas aceras o
andenes, son vías públicas ubicadas a los
costados de las calles o vialidades, conformando
el límite entre el terreno privado y la vialidad.
Deben ubicarse a un nivel más alto que la calle y
de preferencia deben estar pavimentadas..
QUE ES UNA BANQUETA?
LAS BANQUETAS SON OBRA PUBLICA
PERO....
FUNCION DE LAS BANQUETAS
HTTPS://NORMAS.IMT.MX/NORMATIVA/N-CTR-CAR-1-02-010-00.PDF
Los materiales comunes en la construcción de banquetas son el
concreto armado, cuyo espesor mínimo debe ser de 5 centímetros.
También se pueden usar otros materiales, como arena gris de mina
limpia y grava de 3/4″ de diámetro. Los materiales que se utilicen
en la construcción de guarniciones y banquetas deben cumplir con
lo establecido en las Normas aplicables de los Títulos 01, 02 y 03, de
la Parte 2, del Libro CMT.
NORMATIVA PARA LA INFRAESTRUCTURA DEL TRASPORTE
La construcción de banquetas se considera obra
pública al ser una vialidad de uso público, pero eso no
significa que sólo sean construidas por el gobierno.
Existen muchas empresas constructoras y de diseño
arquitectónico e ingenieril que llevan a cabo estas
obras, desde su diseño, basado en las normas y
reglamentos vigentes, hasta su gestión y construcción
Las banquetas tienen varias funciones, pero sobre
todo se utilizan como caminos o vialidades
peatonales. Asimismo, su uso se limita al peatonal, y
las normas y reglamentos urbanos determinan sobre su
uso y características, como medidas, materiales,
texturas, ubicación, usos, prohibiciones, obligaciones
de construcción
BANQUETAS

34. Elevar el nivel de la banqueta respecto a la calle
Separar el paso peatonal del paso de vehículos
Delimitar las franjas peatonal y de vehículos
Dirigir las aguas pluviales por la vía pública hasta las bocas de
tormenta o áreas de absorción
PARA QUE SIRVE UNA GUARNICION
GUARNICION
QUE ES UNA GUARNICION
La guarnición de una banqueta es una franja de concreto
armado que separa y eleva la banqueta de la calle. La
guarnición es el elemento que trabaja estructuralmente y
contiene la losa de la banqueta. Las guarniciones son
elementos parcialmente enterrados que se emplean para limitar
las banquetas y delinear la orilla del pavimento. La sección de
la guarnición varía de 10 a 20 cm de espesor y de unos 20 a 40
cm de altura. La ley de tránsito establece que los peatones
deben transitar por las aceras y zonas destinadas para este
objeto, evitando invadir la superficie de rodamiento.

35. LOSAS DE CONCRETO ARMADO

36. La losa de concreto armado es un elemento estructural, tiene la intención de
servir de separación entre pisos consecutivos de un edificio (por lo que a veces se
llama losa de entrepiso) y al mismo tiempo, servir como soporte para las cargas
de ocupación como son cargas vivas y cargas muertas.
¿Qué es una losa de concreto armado?

37. 1º Preparación del terreno.
2º Colocación de la red mallada.
3º Colocación y acabado del hormigón.
4º Corte de juntas.
5º Curado del hormigón.
6º Acabado final del hormigón.
¿Cómo se construye una losa de concreto?

38. Es un sistema de construcción para entrepisos resistentes y ligeros,
se fabrica usando como elemento principal una lámina galvanizada
acanalada de acero que aporta una excelente resistencia estructural
para cualquier obra.
Qué tipo de acero se utiliza para el concreto armado? Los aceros
corrugados son el refuerzo de acero más utilizado para estructuras de
concreto armado.
¿Qué es el losacero y sus ventajas?

39. Varillas de acero por m2 de losa. Es necesario conocer el
área de losa, es por ello que se multiplican sus dos
dimensiones 7.75 x 5.22, como resultado tenemos una
losa de 40.46 m2. Finalmente dividimos el peso entre esa
área para obtener los casi 30 kg de peso por cada metro
cuadrado de losa.
¿Cuánto acero por m2 de losa?

40. COMO SABER QUE CANTIDAD DE VARILLAS LLEVA
UNA LOSA
Paso 1. Planos de diseño. Para estimar la cuantía de acero es necesaria la
interpretación del dibujo.
Paso 2. Verificar las dimensiones: ancho, largo, espesor, así como también la
distribución y tipo de acero.
Paso 3. Calcular la cantidad de piezas que se requerirán.
Paso 4. Determinar las longitudes de corte para cada una de las piezas.
Paso 5. Agrupar el acero por tipo y realizar las operaciones matemáticas para
obtener cantidad de varillas

41. Ejemplo de cuántas varillas lleva una losa

42. ¿Qué es la cimbra de una losa?
La cimbra metálica para losa es un sistema diseñado a base de vigas o bastidores
tubulares de acero y paneles horizontales, el cual es de montaje sencillo y rápido,
además de que se adapta fácilmente a las necesidades de la construcción de losas
entre muros.

43. • Cimbra de muros y columnas.
• Cimbra trepadora.
• Cimbra para losas.
• Cimbra de puentes. .
• Cimbra para túneles.
• Puntales y cimbras.
• Vigas de madera y tableros.
• Seguridad.
¿Cuáles son los tipos de
cimbra?

44. La losa de concreto es una estructura de volumen que permite
rellenar superficies, separarlas y respaldarlas. Regularmente está
constituida por varilla, cemento, grava y cimbra; debido a lo
anterior se caracteriza por ser sólida y más pesada que otras
¿Qué es una losa de concreto?

45. Se estima que una losa de 100 metros cuadrados,
requiere de alrededor de 110 varillas. Estas deberán ser
complementadas tanto con arena, grava, y cemento.
¿Cuánto material se ocupa para una losa de concreto?

46. que se debe supervisar en una losa de concreto
armado
1.-cimientos reforzados
2.- zapatas
3.-vigas de cimentacion
4.-muros reforzados
5.-columnas

47. REPISONES Y VANOS

48. Qué es el Repison en una construcción?
ES UN ELEMENTO DENTRO DE LA CONSTRUCCION QUE
SIRVE DE PROTECCION Y REMATE A LOS MUROS SEAN
ES- TOS BARDAS, PRETILES O ANTEPECHOS DE
VENTANAS.

49. Vano significa espacio vacío en construcción. El vano
hace referencia al espacio que se deja en las
construcciones en obra para identificar dónde irán
ubicadas puertas y ventanas en exteriores o interiores
siendo la distancia entre apoyos de un elemento
estructural como, por ejemplo, los pilares. Hablamos
de vano libre en infraestructuras y construcciones
como puentes, forjados, arcos, tendidos eléctricos, etc.
o aquellos espacios que se dejan para que entre luz
natural.
¿Qué es el vano?

50. VANO

51. Se indican los diferentes niveles de los componentes
estructurales (lechos de trabes o cadenas), de pisos
terminados, plafones, de terreno y jardín, entre otros.
Es recomendable colocar los niveles en el lado
correspondiente con el exterior del edificio.
Al igual que las cotas y textos, deben estar alineados
para una fácil comprensión
NIVELES

52. NIVELES
