La capa de enlace de datos proporciona un enlace lógico confiable entre dos máquinas a través de un enlace físico mediante el direccionamiento físico, la topología de red, la notificación de errores y el control de flujo. Se divide en las subcapas MAC y LLC. Los principales estándares son IEEE 802 (Ethernet), 802.3, 802.5 (Token Ring) y 802.2 (control de enlace lógico).

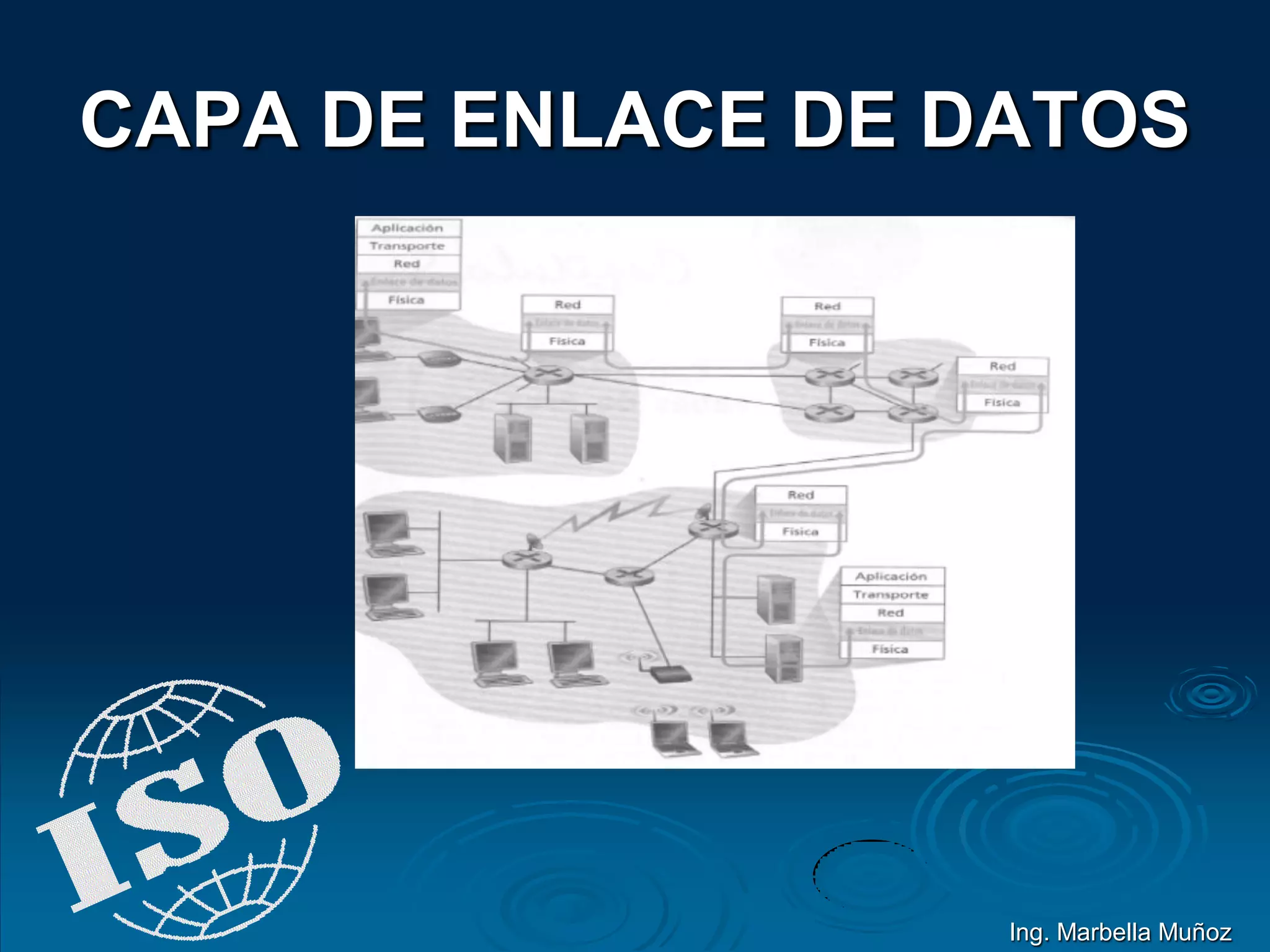

1. CAPA DE ENLACE DE DATOS
Ing. Marbella Muñoz

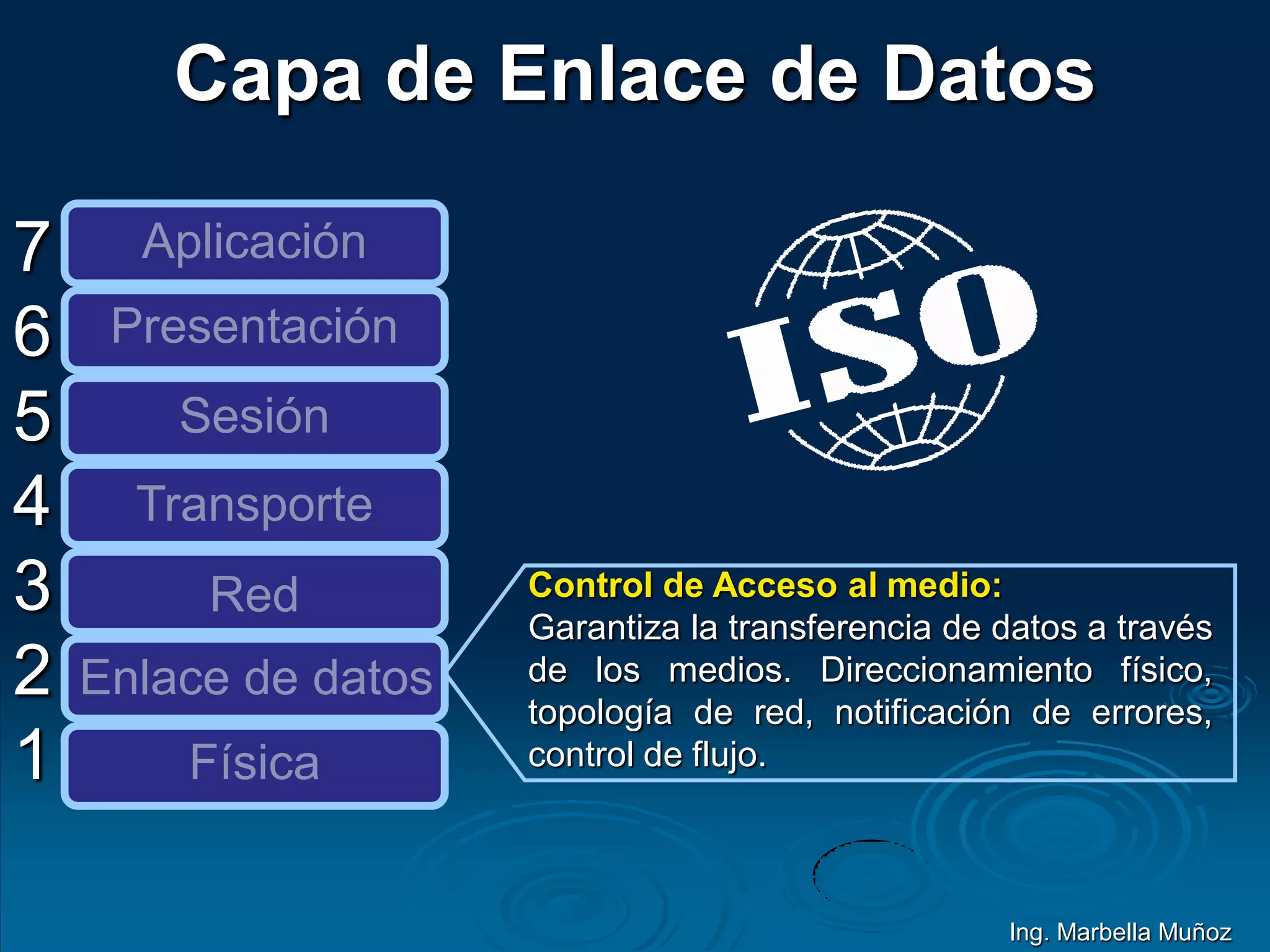

2. 7
6
5
4
3
2
1
Aplicación
Presentación
Sesión
Transporte
Red
Enlace de datos
Física
Control de Acceso al medio:
Garantiza la transferencia de datos a través
de los medios. Direccionamiento físico,
topología de red, notificación de errores,
control de flujo.
Capa de Enlace de Datos
Ing. Marbella Muñoz

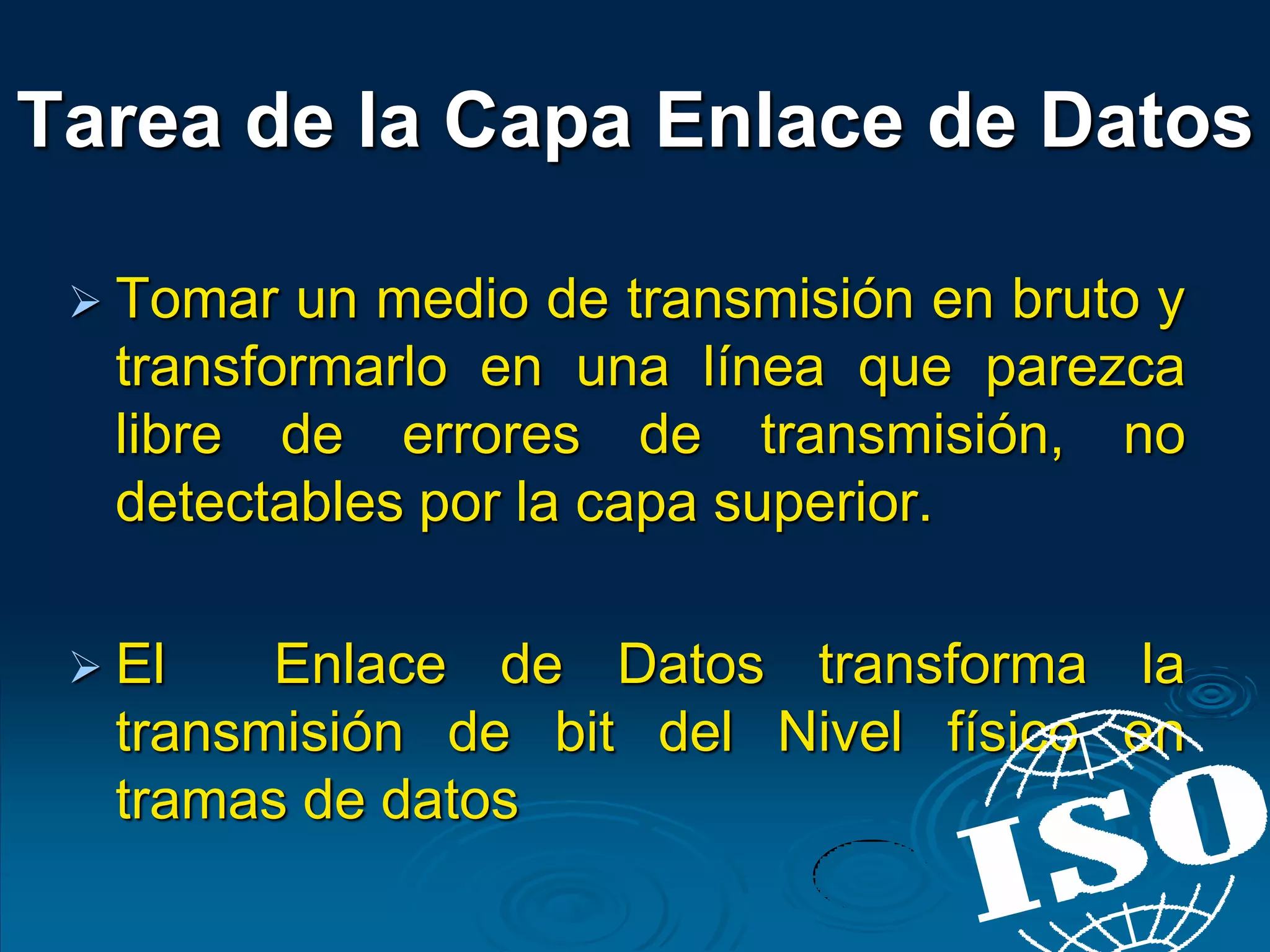

3.  Tomar un medio de transmisión en bruto y
transformarlo en una línea que parezca
libre de errores de transmisión, no
detectables por la capa superior.
 El Enlace de Datos transforma la
transmisión de bit del Nivel físico en
tramas de datos
Tarea de la Capa Enlace de Datos

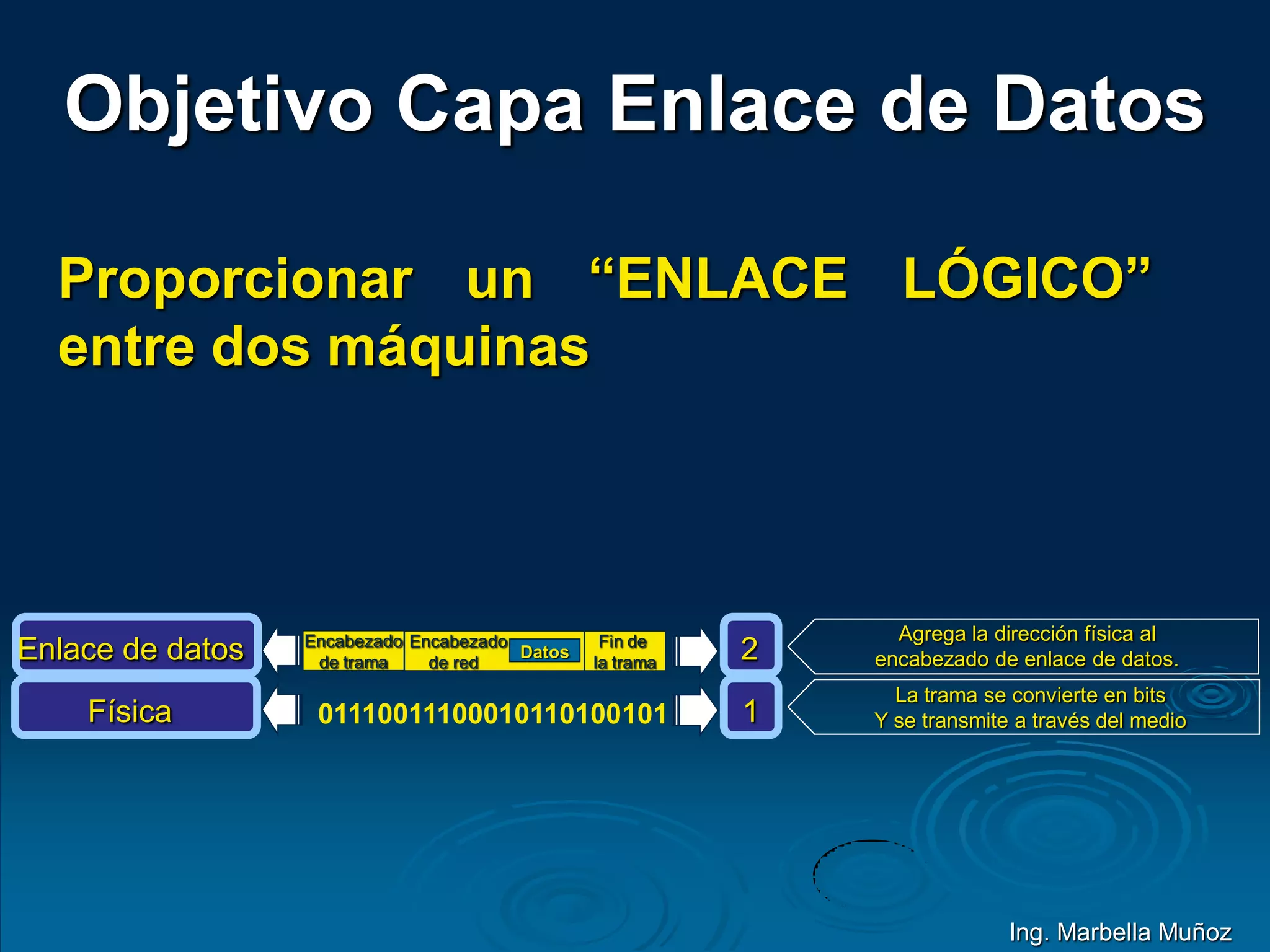

4. Objetivo Capa Enlace de Datos
Encabezado
de red
Datos
Encabezado
de trama
Fin de
la tramaEnlace de datos 2
01110011100010110100101Física 1
Agrega la dirección física al
encabezado de enlace de datos.
La trama se convierte en bits
Y se transmite a través del medio
Ing. Marbella Muñoz
Proporcionar un “ENLACE LÓGICO”
entre dos máquinas

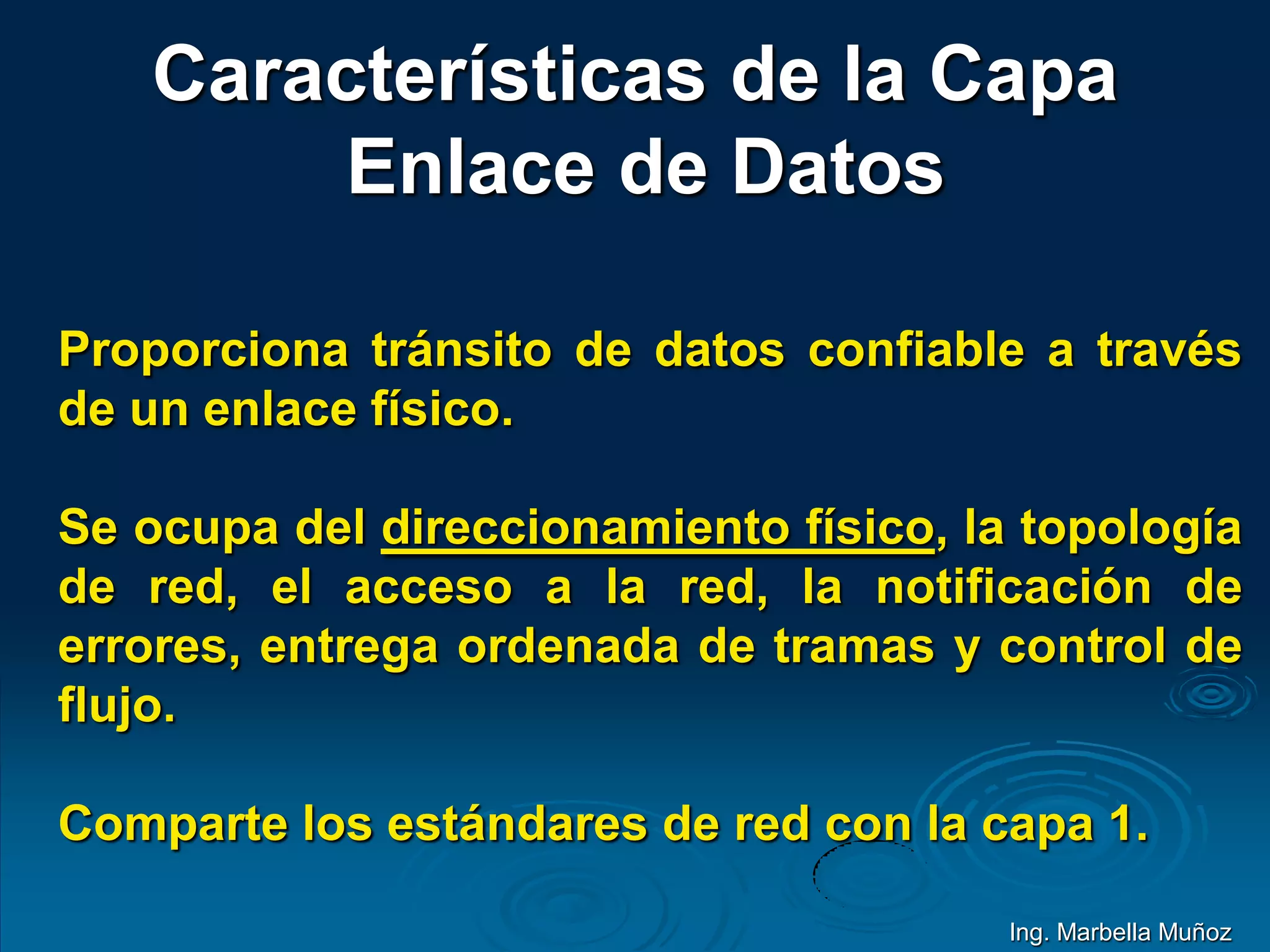

5. Características de la Capa
Enlace de Datos
Proporciona tránsito de datos confiable a través
de un enlace físico.
Se ocupa del direccionamiento físico, la topología
de red, el acceso a la red, la notificación de
errores, entrega ordenada de tramas y control de
flujo.
Comparte los estándares de red con la capa 1.
Ing. Marbella Muñoz

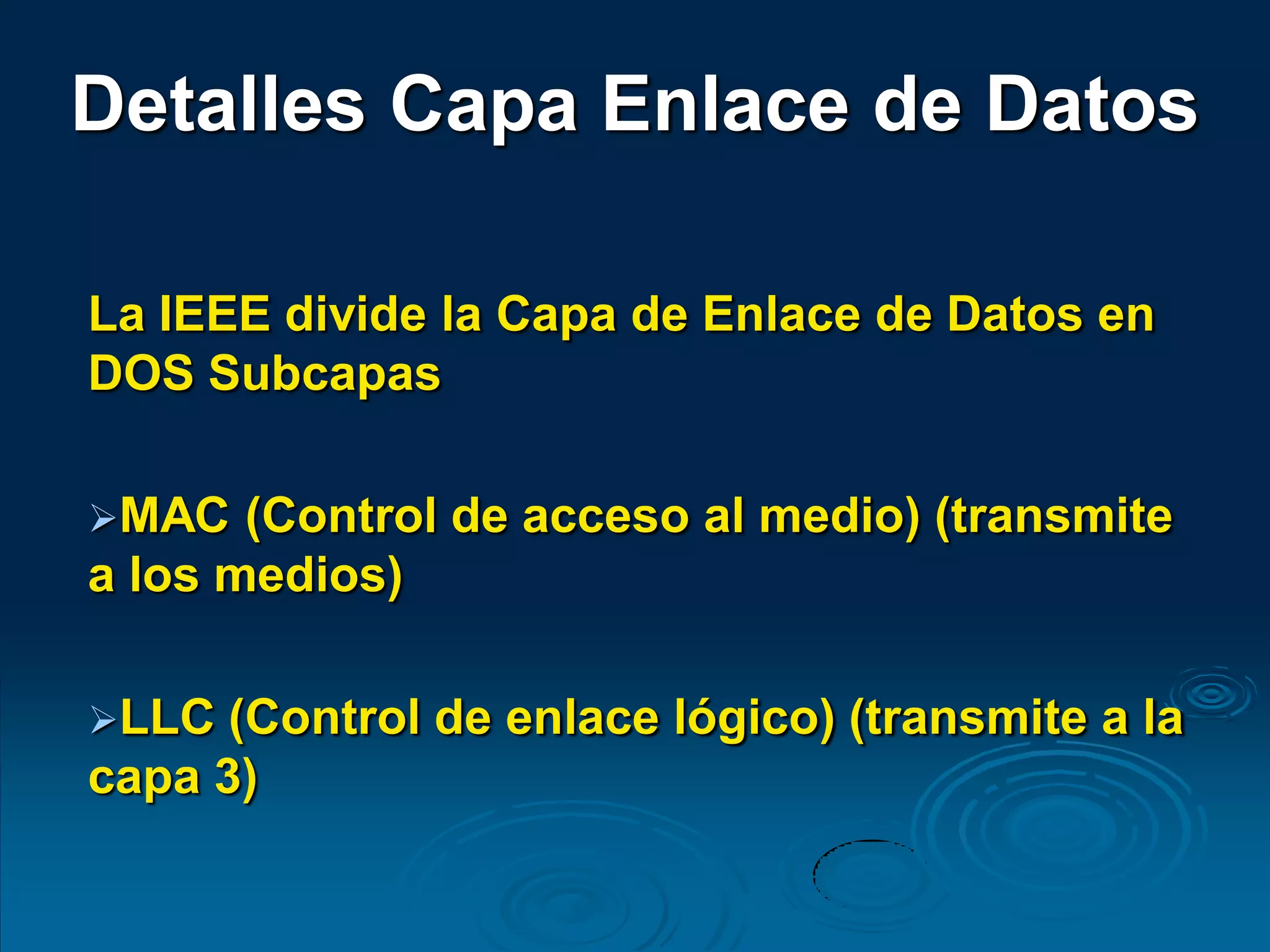

6. La IEEE divide la Capa de Enlace de Datos en
DOS Subcapas
MAC (Control de acceso al medio) (transmite
a los medios)
LLC (Control de enlace lógico) (transmite a la
capa 3)
Detalles Capa Enlace de Datos

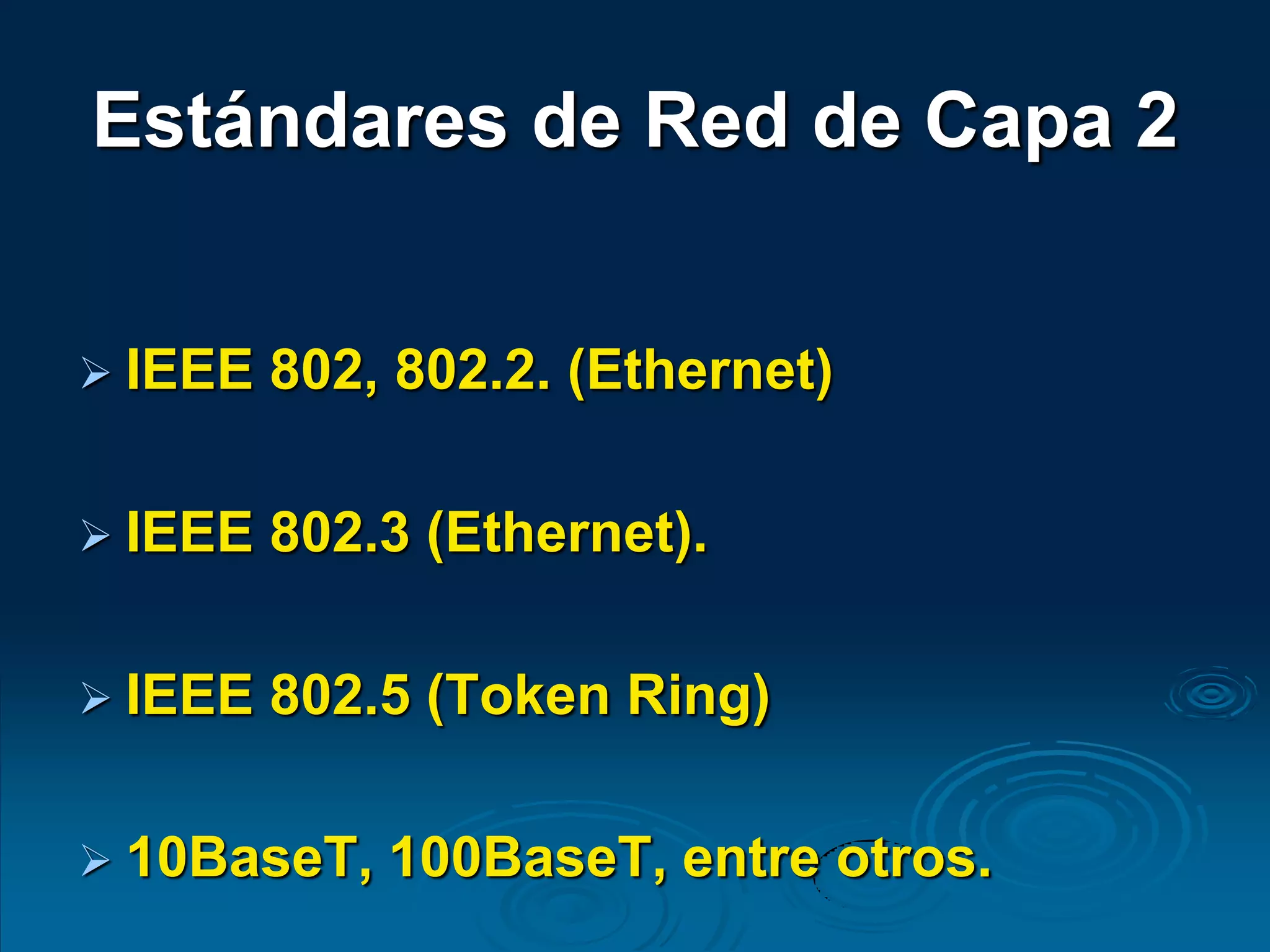

7. Estándares de Red de Capa 2
 IEEE 802, 802.2. (Ethernet)
 IEEE 802.3 (Ethernet).
 IEEE 802.5 (Token Ring)
 10BaseT, 100BaseT, entre otros.

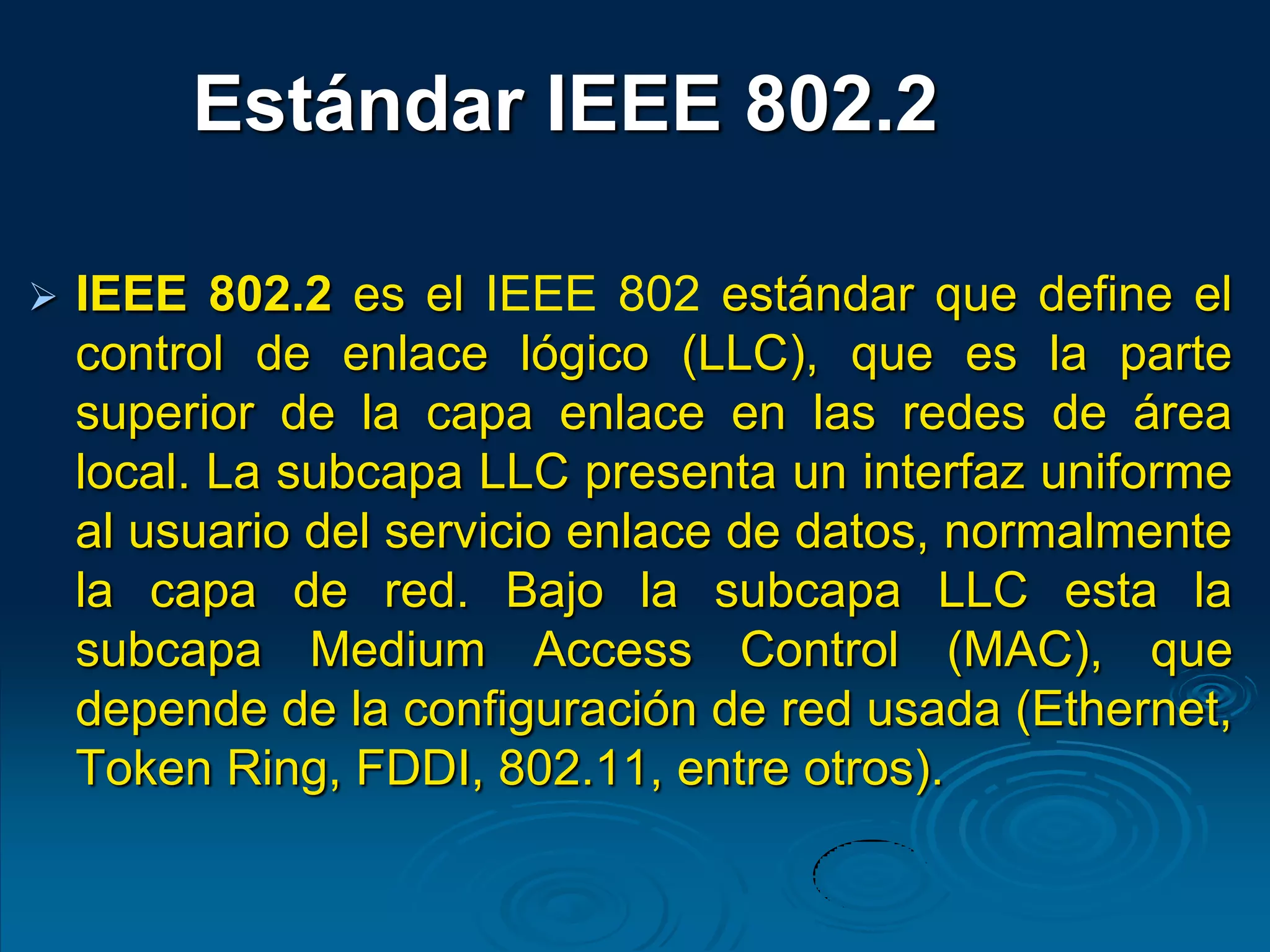

8.  IEEE 802.2 es el IEEE 802 estándar que define el
control de enlace lógico (LLC), que es la parte
superior de la capa enlace en las redes de área
local. La subcapa LLC presenta un interfaz uniforme
al usuario del servicio enlace de datos, normalmente
la capa de red. Bajo la subcapa LLC esta la
subcapa Medium Access Control (MAC), que
depende de la configuración de red usada (Ethernet,
Token Ring, FDDI, 802.11, entre otros).
Estándar IEEE 802.2

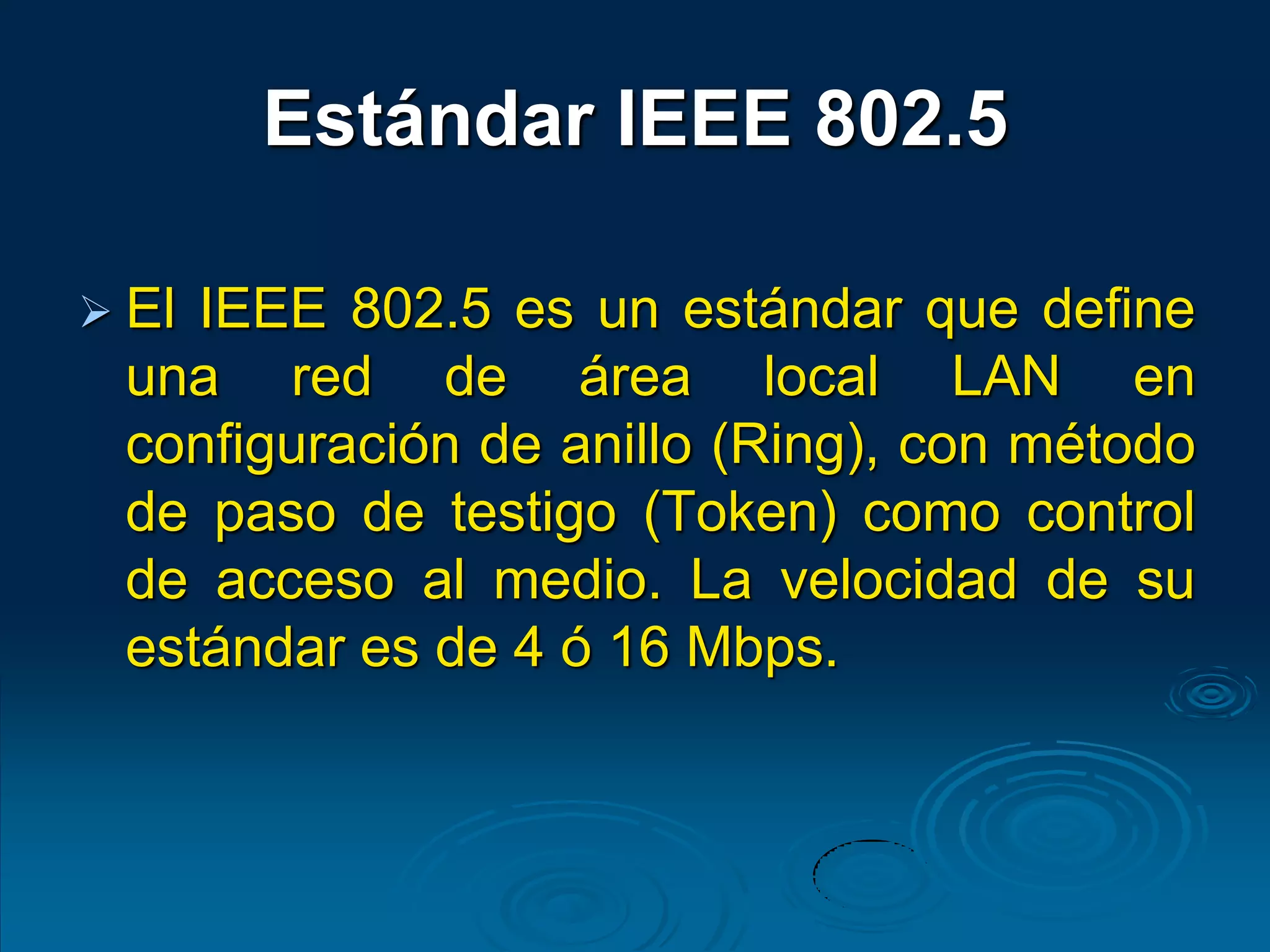

9. Estándar IEEE 802.5
 El IEEE 802.5 es un estándar que define
una red de área local LAN en
configuración de anillo (Ring), con método
de paso de testigo (Token) como control
de acceso al medio. La velocidad de su
estándar es de 4 ó 16 Mbps.
