Sistema de Triada

Bastones: Responden a estímulos de brillo,
claridad, oscuridad.
Conos: Responden a estímulos de color

Síntesis de Color por medio
de colores primarios Rojo,
Verde y Azul.

FORMACIÓN DE LA
IMAGEN

Fotogramas (Cuadros)

DESCOMPOSICIÓN
DE LA IMAGEN
La sensación de movimiento en el receptor
se hace por la sucesión rápida de los
cuadros por unidad de tiempo,
aprovechando el efecto de persistencia del
ojo humano.

COMPOSICIÓN
DEL CUADRO

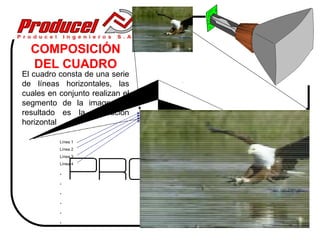

El cuadro consta de una serie
de líneas horizontales, las
cuales en conjunto realizan el
segmento de la imagen, el
resultado es la resolución
horizontal

Línea 1
Línea 2
Línea 3
Línea 4

.
.
.
.
.
.

COMPOSICIÓN
DEL CUADRO

A su vez, cada linea esta
compuesta por una sucesión
de puntos (pixels), que
determina la resolución
vertical

COMPOSICIÓN
DEL CUADRO
El cuadro consta de una serie
de líneas verticales, las
cuales en conjunto realizan el
segmento de la imagen

A medida que se llena el
cuadro, la imagen se va
haciendo mas precisa.

t

COMPOSICIÓN
DEL CUADRO

Frecuencia = Número de líneas x Número de cuadros
Horizontal

Número de líneas

1
3
5
7
9
.
.
. Campo impar

2
+ =
4
6
8
.
.
.

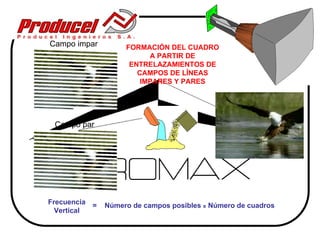

FORMACIÓN DEL CUADRO A
PARTIR DE
ENTRELAZAMIENTOS DE
CAMPOS DE LÍNEAS
IMPARES Y PARES
(BARRIDO ENTRELAZADO)
Campo par

Campo impar FORMACIÓN DEL CUADRO
A PARTIR DE
ENTRELAZAMIENTOS DE
CAMPOS DE LÍNEAS
IMPARES Y PARES

Campo par

Frecuencia = Número de campos posibles x Número de cuadros
Vertical

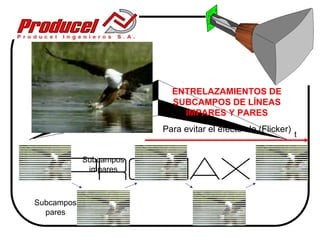

ENTRELAZAMIENTOS DE
SUBCAMPOS DE LÍNEAS
IMPARES Y PARES
Para evitar el efecto ola (Flicker)
t

Subcampos
impares

Subcampos
pares

(BARRIDO
PROGRESIVO)
Utilizado en formatos
digitales

Las líneas son generadas
horizontalmente de forma
perfectamente secuencial

FORMATOS TV
ANÁLOGA
Tecnología: Barrido Entrelazado y Progresivo

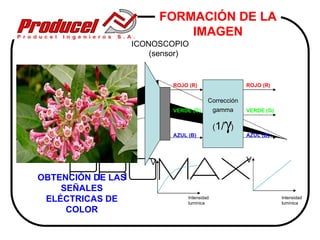

FORMACIÓN DE LA
IMAGEN
ICONOSCOPIO
(sensor)

ROJO (R) ROJO (R)

Corrección
VERDE (G) gamma VERDE (G)

AZUL (B)
γ
(1/ )
AZUL (B)

V V

OBTENCIÓN DE LAS
SEÑALES
ELÉCTRICAS DE Intensidad
lumínica
Intensidad
lumínica
COLOR

FORMACIÓN DE LA
IMAGEN

LUMINANCIA
(Y)

+
DIFERENCIA

γ
(1/ )
(R - Y)

DIFERENCIA
(B - Y)
+

MATRIZ CONVERSORA

GENERACIÓN DE LAS SEÑALES DE LUMINANCIA
Y DIFERENCIA DE COLOR OBTENIDAS

FORMACIÓN DE LA
IMAGEN

4,2 MHz Señal

+
(Y) B/N

γ
1,3 MHz

(1/ )
+
(R - Y)

0,5 MHz

+
(B - Y)

Subportadora
de color
Desfase de
3.579545 MHz 90°

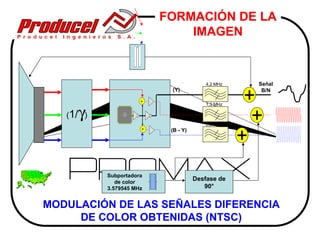

MODULACIÓN DE LAS SEÑALES DIFERENCIA
DE COLOR OBTENIDAS (NTSC)

FORMACIÓN DE LA
IMAGEN

GENERADOR DE
SINCRONISMO

4,2 MHz Señal

+
(Y) B/N

γ
1,3 MHz

(1/ )
(R - Y)

0,5 MHz
(B - Y)

MATRIZ
CONVERSORA

FILTRAJE DE LAS SEÑALES DE LUMINANCIA Y
DIFERENCIA DE COLOR OBTENIDAS (NTSC)

FORMACIÓN DE LA
IMAGEN

4,2 MHz Señal

+
(Y) B/N

γ
1,3 MHz

(1/ )
+ +
(R - Y)

0,5 MHz

+
(B - Y)

Subportadora
Desfase de
de color
3.579545 MHz 90°

MEZCLA POR CUADRATURA DE LAS SEÑALES
DIFERENCIA DE COLOR (CROMA)(NTSC)

FORMACIÓN DE LA
IMAGEN

+
Señal
compuesta
de video

COMBINACIÓN DE SEÑALES DE CROMA Y
LUMINANCIA PARA PRODUCIR LA SEÑAL
COMPUESTA DE VIDEO (NTSC)

FORMACIÓN DE LA
IMAGEN Y SONIDO

+

Modulador FM
(Fp = FY + 4,5 MHz)
+

SEÑAL COMBINADA DE AUDIO Y VIDEO (NTSC)

ESPECTRO DE
CANALES

Resolución: 720x480 pixeles: 345600 pixeles totales (4/3)
853x480 pixeles: 409440 pixeles totales (16/9 (widescreen)) Decodificado
FILTRAJE DE LAS SEÑALES DE LUMINANCIA Y DIFERENCIA DE
COLOR OBTENIDAS (ESPECTROS)(NTSC)

ESPECTRO DE
CANALES

U V

Resolución: 720x576 pixeles: 414720 pixeles totales (4/3)
(PAL plus) 1024x576 pixeles: 345600 pixeles totales (16/9) widescreen
FILTRAJE DE LAS SEÑALES DE LUMINANCIA Y DIFERENCIA DE
COLOR OBTENIDAS (ESPECTROS)(PAL)

INTRODUCCIÓN:
•Introducción.
•TDT (DVB-T)
•Transporte y Difusión de Información
•Redes SFN y MFN
•Parámetros Críticos en DVB-T
•Análisis de la Constelación y MER
•IPTV
•Servicios interactivos de la Televisión Digital
•Set-Top Box
•Normativas
•Introducción a la Producción y Distribución de TV Digital

TV DIGITAL (DTV). EVOLUCIÓN DEL ANÁLOGO
Transición de Análogo a Digital
(JUSTIFICACIÓN):
-APROVECHAMIENTO ÓPTIMO DEL ANCHO DE BANDA
-LIBERACIÓN DEL ESPECTRO RADIO-ELÉCTRICO.

Expansión del portafolio de servicios:
-Ampliación de la oferta audiovisual.
-Mejoramiento de la calidad técnica
-Nuevos servicios: TV de pago, HDTV, 3D…y aumentando.

Europa ha comenzado a migrar desde el mayo de 2005 con límite
para el 2012 para el resto de países, de ahí la migración de
análogo a digital.

DEFINICIÓN
TRANSPORTE MULTIDIFUSIÓN DE INFORMACIÓN DE
SEÑAL DE VIDEO Y AUDIO COMBINADA, DONDE LA
ENTRADA ES UN TREN DE PULSOS DIGITALES.
VENTAJAS:
- Aprovechamiento óptimo del ancho de banda disponible en un medio, ya que
optimiza las frecuencias disponibles con mas programas y servicios.
- Calidad de imagen y sonido muy superior con respecto a la TV análoga, con menor
potencia en la transmisión.
- Facilidad de envío seguro y sencillo por cualquier medio físico (Cable, Teléfono,
Satélite) o lógico (Ethernet, ATM, E1...)
- Posibilidad de compresión lo que implica mejor contenido de información a bajo
ancho de banda.
- Adición de otros servicios complementarios de difusión interactivos, para
enriquecimiento de portafolio de servicios (Internet, Video en demanda (VoD)…).

DEFINICIÓN
TRANSPORTE MULTIDIFUSIÓN DE INFORMACIÓN DE
SEÑAL DE VIDEO Y AUDIO COMBINADA, DONDE LA
ENTRADA ES UN TREN DE PULSOS DIGITALES.
VENTAJAS:
-Redes de difusión de Frecuencia Única (SFN) o de Frecuencia Múltiple (MFN)

-Alta protección contra la multipropagación en difusión terrestre

-Recepción móvil y portatil en difusión terrestre

-Posibilidad de codificar las señales con sistemas de acceso condicional

TV DIGITAL (DTV). CARÁCTERÍSTICAS
- Se puede transportar por cualquier medio (Satélite, Radio, Coaxial,
Teléfono), donde a su vez se pueden acomodar diferentes
estándares.
- Los medios de recepción se diversifican (TV, PC…), haciéndolo
receptor de una cantidad de canales superior.
- Posibilidad de interacción entre multiples entidades.
- Permite aun la visualización de su contenido en receptores de TV
análoga (Por medio de una caja conversora D/A).
- Capacidad de envío del contenido de varios canales por el mismo
ancho de banda, cada uno de estos canales posee mejor sonido y
mejor calidad y contenido de imagen.

TV DIGITAL. SERVICIOS DIGITALES BÁSICOS
- PROGRAMACIÓN DE SERVICIOS SINCRONIZADOS: Son
servicios proporcionados en tiempo real, directamente
relacionados con el contenido audio-visual.

Thomas - Survivor

- SERVICIOS RELACIONADOS CON LA PROGRAMACIÓN:
Proveen servicios audiovisuales adicionales que no
necesariamente son en tiempo real.

TV DIGITAL. SERVICIOS DIGITALES BÁSICOS
- SERVICIOS INDEPENDIENTES DE LA PROGRAMACIÓN: Hace
referencia a servicios complementarios que se pueden prestar
sobre DTV y que son independientes de su contenido audio-visual.
Son análogos a los tele-servicios en ISDN.

Alarma

TV DIGITAL. SERVICIOS DE VALOR AGREGADO
- Guia Electrónica de programación (Electronic Program Guide (EPG))
- Portal de Información (Noticias instantaneas) (Information Portal)
- Pagar por ver (Pay-per-View (PpV))
- Video en demanda (Video-on-Demand (VoD))
- Educación
- Comercial (TV COMPRAS)
- Juegos
- Servicios normales ofrecidos por Internet
- Comunicaciones (servicios de mensajes o chat)
- Servicios a la comunidad
- Aplicaciones Gubernamentales
- Servicios de Salud
- Finanzas y Banca.

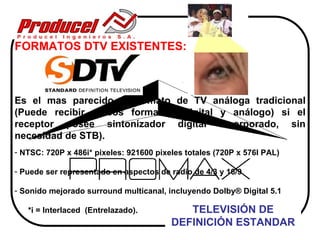

FORMATOS DTV EXISTENTES:

Es el mas parecido al formato de TV análoga tradicional
(Puede recibir ambos formatos (digital y análogo) si el
receptor posee sintonizador digital incorporado, sin
necesidad de STB).
- NTSC: 720P x 486i* pixeles: 921600 pixeles totales (720P x 576I PAL)

- Puede ser representado en aspectos de radio de 4/3 y 16/9

- Sonido mejorado surround multicanal, incluyendo Dolby® Digital 5.1

*i = Interlaced (Entrelazado). TELEVISIÓN DE
DEFINICIÓN ESTANDAR


Provee mejor resolución de cuadro, claridad y color (Puede
recibir ambos formatos (digital y análogo) si el receptor posee
sintonizador digital incorporado, sin necesidad de STB).
- 480 o 525p* x 720 pixeles.



- 24 o 25 imágenes por segundo
TELEVISIÓN DE DEFINICIÓN
*p = Progressive (Progresivo).
MEJORADA (Tamaño del TV)


Provee la mejor resolución de cuadro, claridad y color (Puede
recibir ambos formatos (digital y análogo) si el receptor posee
sintonizador digital incorporado, sin necesidad de STB).
- 1280 x 720p* pixeles: 921600 pixeles totales
1920 x 1080i* pixeles: 2073600 pixeles totales


i* = Interlaced (Entrelazado)
p* = Progressive (Progresivo). TELEVISIÓN DE ALTA
DEFINICIÓN.

FORMATOS DTV EXISTENTES (Tecnología):

SD y HD

Entrelazado vs Progresivo
El barrido progresivo es el mas idóneo para la reproducción de imágenes
en movimiento:

•Los algoritmos de compresión se aplican con mas facilidad a las señales
progresivas, obteniéndose flujos binarios hasta 30% mas bajos.

•Las pantallas planas son de barrido progresivo, por lo que si se utiliza un formato
entrelazado tiene que realizarse una conversión muy compleja que perjudica la
calidad final.

•El entrelazado fue imprescindible en otro tiempo, actualmente no es necesaria tal
complejidad.

•La aparente mayor resolución vertical de 1080i no es tal, puesto que el efecto de
parpadeo “interlínea” la reduce

AUDIO: DOLBY 5.1 (Tecnología):

L: Frontal izquierdo LS: Surround Izquierdo
Movimiento Efectos
Estereo… Público
R: Frontal derecho LR: Surround Derecho

C: Central LFE: Efectos de baja frecuencia

DIGITALIZACIÓN (Tecnología):
La TDT utiliza señales de Televisión que previamente se han digitalizado y
comprimido 000011000000001100000000110000000011000000001100000000110

Muestreo Conversión B V - +B VB VC- B VB V+- B VB V+- B VB V+- B VB V+- B

0001000
1001010
1010101
0101010
0010000
1000010
1010000
A/D
1001001
0101001
0101000
1010010
1010101
0101001
0100000
Señal analógica Señal Cuantificada

IT U -R
601

SUB-MUESTREO DE LA IMAGEN EN CROMA: Procedimiento
de reducción del ancho de banda únicamente para las señales de CROMA, con el fin
de reducir el ancho de banda total de la imagen de video

Y 01001010101 0100101010101 Fm

11010101010 1 1 0 1 Fm/2
Cr A/D Submuestreo
11101010101 0 1 0 1 Fm/2
Cb

SE TIENE EN CUENTA EL HECHO DE QUE EL OJO HUMANO ES MAS
SENSIBLE A LOS CAMBIOS DE BRILLO (LUMINANCIA) CON RESPECTO A
LOS CAMBIOS DE COLOR (CROMINANCIA)

IT U -R
601

SUB-MUESTREO DE LA IMAGEN EN CROMA: Procedimiento
de reducción del ancho de banda únicamente para las señales de CROMA, con el fin
de reducir el ancho de banda total de la imagen de video

Y 01001010101 13,5 MHz Fm

11010101010 6,75 MHz Fm/2
Cr A/D Submuestreo
11101010101 6,75 MHz Fm/2
Cb

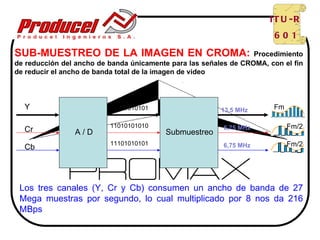

Los tres canales (Y, Cr y Cb) consumen un ancho de banda de 27
Mega muestras por segundo, lo cual multiplicado por 8 nos da 216
MBps

IT U -R
SUB-MUESTREO DE LA
IMAGEN EN CROMA 601
(CODIFICACIÓN DE COLOR)
Referencia de muestra horizontal

Número de
píxeles de
croma en
primera fila

Número de
píxeles de
croma en
segunda fila

GRATÍCULA DE PIXELES
NOTACIÓN

IT U -R
NOTACIÓN 601

4:4:4 El mejor de los casos, cada pixel
posee un componente de croma

0 1 4 8 5 9
2 3 6 10 7 11

EMPAQUETAMIENTO
Y1,1 Y1,2 Y1,3 Y1,4 DE DATOS
C11 C12 C13 C14
Y2,1
C21
Y2,2
C22
Y2,3
C23
Y2,4
C24
4:4:4

…
Cb11 Y1,1 Cr11 Cb12 Y1,2 Cr12 Cb13 Y1,3 Cr13 Cr14

IT U -R
NOTACIÓN 601

4:2:0 Por 8 píxeles de imagen hay 2
que son de crominancia
* *
0 1
* * * * 4 5
2 3

EMPAQUETAMIENTO
Y1,1 Y1,2 Y1,3 Y1,4 DE DATOS
C11 C13
4:2:0
Y2,1 Y2,2 Y2,3 Y2,4

…
Cb11 Y1,1 Cr11 Y1,2 Y2,1 Y2,2 Cb13 Y1,3 Cr13 Y1,4

IT U -R
NOTACIÓN 601

* *
4:2:2 Por 8 píxeles de imagen 4 son
de crominancia

* * 0 1 4 5
2 3 6 7

EMPAQUETAMIENTO
Y1,1 Y1,2 Y1,3 Y1,4 DE DATOS
C11 C13

C21 C23 4:2:2
Y2,1 Y2,2 Y2,3 Y2,4

Cb11 Y1,1 Cr11 Y1,2 Cb21 Y2,1 Cr2,1 Y2,2 Cb13 Y1,3 …

IT U -R
601
HDTV de alta tasa de transmisión (Tecnología):

Estas tasas de transmisión han sido calculadas para formatos Broadcast
(4:2:0, 8 bits)

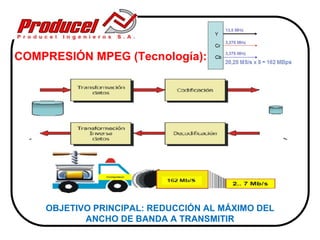

COMPRESIÓN MPEG (Tecnología):

OBJETIVO PRINCIPAL: REDUCCIÓN AL MÁXIMO DEL
ANCHO DE BANDA A TRANSMITIR

COMPRESIÓN: Proceso en el cual una señal digital la cual ocupe un ancho
de banda dado, sea transformada de forma especial, para que esta misma pueda
ser transmitida por algún medio de transmisión con un ancho de banda menor.

f f

CODEC: Elemento electrónico (que puede implicar software o hardware) que
se encarga de realizar el proceso de compresión de señal por medio de un
algoritmo matemático (pseudo-programa), teniendo en cuenta factores tales como
quietud de imágenes, repetición de ciertos caracteres, etc.

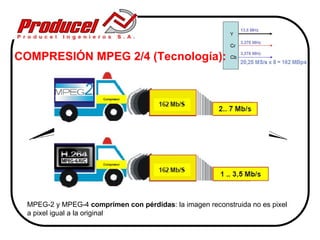

COMPRESIÓN MPEG 2/4 (Tecnología):

MPEG-2 y MPEG-4 comprimen con pérdidas: la imagen reconstruida no es pixel
a pixel igual a la original

FORMATOS DE COMPRESIÓN (Tecnología):

ELEMENTOS PARA MEJORAMIENTO DEL
PROCESO DE COMPRESIÓN:

REDUNDANCIA ESPACIAL: Aprovecha la similitud en
color entre de píxeles adyacentes similares o iguales (o bloques).

Gracias a esta característica se realiza una considerable reducción
en el volumen de datos a decodificar/transmitir, sin sacrificar
calidad de imagen.


REDUNDANCIA TEMPORAL: Aprovecha la similitud
de elementos entre tramas (fotogramas) sucesivas.
- Es bastante utilizado en emisiones continuas de video
(Broadcasting) y soporte para CD-ROM


- Características del sistema visual humano

000011000000001100000000110000000011000000001100000000110

- Eficiencia del proceso de codificación

B V -+B VB VC- B VB V+- B VB V+- B VB V+-B VB V+- B

Imagen comprimida
00101010101

Descomponer
Imagen en Cuantificador Codificación
DCT variable entrópica
Bloques

Tabla de Tabla códigos
Cuantificación Huffman

ESQUEMA GENERAL EN BLOQUES DE
UN CODIFICADOR DE IMÁGENES JPEG
(RESUMEN)

CARACTERÍSTICAS BÁSICAS EN EL PROCESO
DE COMPRESIÓN: LUMINANCIA

R
Y

CROMINANCIA
G U .

V
V

Bloques de píxeles

JPEG: JOINT PHOTOGRAFIC
Cada amplitud de píxel
EXPERT GROUP posee un valor particular

DE COMPRESIÓN: Conversión del dominio del
tiempo a dominio de la
LUMINANCIA frecuencia en dos dimensiones

CROMINANCIA

Transformada
discreta coseno
(DCT)

Imágenes
transformadas
Cada amplitud de píxel
posee un valor particular

DE COMPRESIÓN:
LUMINANCIA

CROMINANCIA

MATRICES DE
Imágenes LOHSCHELLER Imágenes
transformadas
cuantificadas

CONCEPTOS ASOCIADOS A LA CODIFICACIÓN
DE IMÁGENES:
Entropía: Dada la información de un mensaje, se define como la
ponderación de la cantidad de información por mensaje enviada por una
fuente, teniendo en cuenta la probabilidad con la que se produzca:

Establece un límite al número de bits medio con el que podrán
codificarse los mensajes de la fuente, de acuerdo a la probabilidad con
que ocurran. Ósea entre menos bits sean necesarios para codificar
mensajes de información de la fuente con probabilidad de ocurrencia
alta, menor será su entropía.

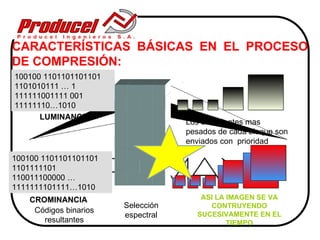

CARACTERÍSTICAS BÁSICAS EN EL PROCESO DE COMPRESIÓN:

45,23,21,12,13,10,4,7,5,6,1,1,1,1,1,
0,0,0,1,1,0,0,0,0,0,0,0,0,0,1,0,0,0,0,
0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,
0,0,0,0,0,0,0,0,0,0,0.

57,29,32,19,-1,-10,5,7,11,8,2,6,-1,1,
1,0,0,1,-1,-1,0,0,0,-1,0,0,0,0,0,0,0,0,
0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,
0,0,0,0,0,0,0,0,0,0,0,0,0

Codificación entrópica Códigos a tratar
Imágenes (ZIG-ZAG)
cuantificadas

DE COMPRESIÓN:
45,23,21,12,13,10,4,7,5,6,1,1,1,1,1, A(0/6),B45,A(0/5),B23,…
0,0,0,1,1,0,0,0,0,0,0,0,0,0,1,0,0,0,0, B1,A(3/1),B1,A(0/1),B1,A(9/1),B1,EO
0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0, B
0,0,0,0,0,0,0,0,0,0,0.
LUMINANCIA

57,29,32,19,-1,-10,5,7,11,8,2,6,-1,1,
1,0,0,1,-1,-1,0,0,0,-1,0,0,0,0,0,0,0,0, A(0/6),B57,A(0/5),B29,A(0/6),B32,…,
0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0, A(3/1),B1,EOB
0,0,0,0,0,0,0,0,0,0,0,0,0
CROMINANCIA
Coeficientes a codificar Códigos a tratar

DE COMPRESIÓN:
100100 1101101101101
A(0/6),B45,A(0/5),B23,… 1101010111 … 1
B1,A(3/1),B1,A(0,1),B1,A(9/1),B1,EO 111111001111 001
B 11111110…1010
LUMINANCIA
LUMINANCIA

100100 1101101101101
1101111101
A(0/6),B57,A(0/5),B29,A(0/6),B32,…,
110011100000 …
A(3/1),B1,EOB
1111111101111…1010
CROMINANCIA CROMINANCIA
Tablas de codificación Códigos binarios
Códigos a codificar (Huffman) resultantes

DE COMPRESIÓN:
100100 1101101101101
1101010111 … 1
111111001111 001
11111110…1010
LUMINANCIA
Los coeficientes mas
pesados de cada bloque son
enviados con prioridad

100100 1101101101101
1101111101
110011100000 …
1111111101111…1010
CROMINANCIA ASI LA IMAGEN SE VA
Selección CONTRUYENDO
Códigos binarios SUCESIVAMENTE EN EL
espectral
resultantes TIEMPO

Imagen comprimida
001010101010101000

Recomponer
Decodificador Cuantificador DCT Inversa Imagen en
por entropía variable bloques

Tablas de Tabla de
Codificación Cuantificación
Huffman

Imagen recuperada

ESQUEMA GENERAL EN BLOQUES DE
UN DECODIFICADOR DE IMÁGENES
JPEG (RESUMEN)

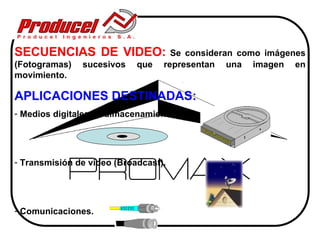

SECUENCIAS DE VIDEO: Se consideran como imágenes
(Fotogramas) sucesivos que representan una imagen en
movimiento.

APLICACIONES DESTINADAS:
- Medios digitales de almacenamiento.

- Transmisión de video (Broadcast).

- Comunicaciones.

REDUNDANCIA TEMPORAL
Imagen diferencia

Fotograma 1 - Diferencia entre fotogramas

Imagen de
valores
Contornos absolutos
marcados con baja
entropía

Fotograma 2 Diferencia entre fotogramas en inverso

SECUENCIA DE VIDEO
(PRIMERA APROXIMACIÓN)

MOVING PICTURES EXPERT GROUP
Comité encargado para la investigación y estandarización de la compresión
y posterior transmisión y recepción de imágenes de video con su audio.

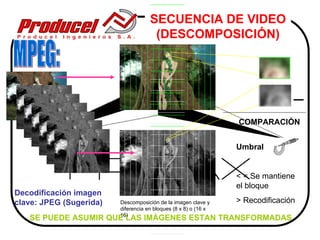

SECUENCIA DE VIDEO
(DESCOMPOSICIÓN)
Fotogramas Clave (Key Frame)
(REDUNDANCIA ESPACIAL)

Fotogramas Diferencia (Delta Frame)
(REDUNDANCIA TEMPORAL)

FRAME DIFFERENCING

SECUENCIA DE VIDEO
(DESCOMPOSICIÓN)

COMPARACIÓN

Umbral

< = Se mantiene
el bloque
Decodificación imagen
clave: JPEG (Sugerida) Descomposición de la imagen clave y > Recodificación
diferencia en bloques (8 x 8) o (16 x
16)
SE PUEDE ASUMIR QUE LAS IMÁGENES ESTAN TRANSFORMADAS

SECUENCIA DE VIDEO
(Codificación de las imágenes)
Imágenes Intra-codificadas (I): Se Codifican de forma muy
parecida al JPEG desde su propia información con tablas de codificación
escalables de acuerdo a las dimensiones de los pixeles. Se pueden
accesar de forma aleatoria en la secuencia de video.

Tabla de codificación por
defecto para Luminancia
(numero de bits de salida del
codificador)

SECUENCIA DE VIDEO
Imágenes Predictivas (P): Se Codifican por medio de
compensación de movimiento forward a partir de una imagen I o una
imagen P anterior.

TIPOS DE MACROBLOQUES UTILIZADOS:
Pred : Macrobloque codificado no intra-trama utilizando predicción.
m : Macrobloque codificado utilizando compensación en forward (vector de movimiento asociado).
c : Se transmite mínimo la información de error asociada a uno de los bloques que forman el
macrobloque.
d : Se utiliza el cuantificador por defecto (Matriz inter-trama con solo valor de 16 (luminancia)).
q : Cambio en la escala del cuantificador.
Skipped : No son transmitidos, ya que la su información contenida es bastante aproximada al
macrobloque del la imagen de referencia.
DE AHÍ LOS MACROBLOQUES PUEDEN SER A SU VEZ

Pred-mc, pred-c, pred-m, intra-d, pred-mcq, pred-cq, intra-q y Skipped

SECUENCIA DE VIDEO

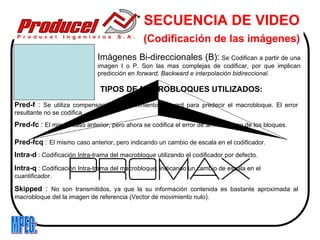

Imágenes Bi-direccionales (B): Se Codifican a partir de una
imagen I o P. Son las mas complejas de codificar, por que implican
predicción en forward, Backward e interpolación bidireccional.

Pred-i : Se utiliza compensación de movimiento con interpolación bidireccional. El error resultante en
todos los bloques es muy pequeño y por consiguiente no se codifica.
Pred-ic : El mismo caso anterior, pero al menos uno de los bloques posee un error significativo que
debe codificarse.
Pred-icq : El mismo caso anterior, pero indicando cambio de escala en el cuantificador.
Pred-b : Se utiliza compensación de movimiento Backward. El error resultante no se codifica.
Pred-bc : El mismo caso anterior, pero ahora se codifica el error de al menos uno de los bloques.
Pred-bcq : El mismo caso anterior, pero indicando un cambio de escala en el codificador

SECUENCIA DE VIDEO
Imágenes Bi-direccionales (B): Se Codifican a partir de una
imagen I o P. Son las mas complejas de codificar, por que implican
predicción en forward, Backward e interpolación bidireccional.

Pred-f : Se utiliza compensación de movimiento Forward para predecir el macrobloque. El error
resultante no se codifica.
Pred-fc : El mismo caso anterior, pero ahora se codifica el error de al menos uno de los bloques.

Pred-fcq : El mismo caso anterior, pero indicando un cambio de escala en el codificador.
Intra-d : Codificación Intra-trama del macrobloque utilizando el codificador por defecto.
Intra-q : Codificación Intra-trama del macrobloque, indicando un cambio de escala en el
cuantificador.

Skipped : No son transmitidos, ya que la su información contenida es bastante aproximada al
macrobloque del la imagen de referencia (Vector de movimiento nulo).

SECUENCIA DE VIDEO
(Compensación de movimiento)
Hay que tener en cuenta que los bloques no son siempre predecibles en su
forma o en su perspectiva (ángulos, tamaños, dirección de movimiento, etc)

Imagen de referencia (I)

Imagen con
bloque
compensado en
movimiento

Vector de movimiento

Imagen actual con predicción (P)

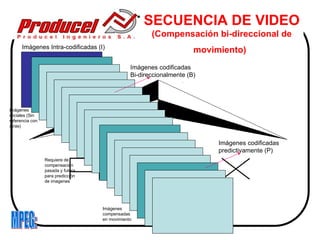

SECUENCIA DE VIDEO
(Compensación bi-direccional de
Imágenes Intra-codificadas (I)
movimiento)
Imágenes codificadas
Bi-direccionalmente (B)

Imágenes
iniciales (Sin
referencia con
otras)

Imágenes codificadas
predictivamente (P)
Requiere de
compensación
pasada y futura
para predicción
de imagenes

Imágenes
compensadas
en movimiento

SECUENCIA DE VIDEO
Imagen de referencia movimiento)
pasada
Imágenes bidireccionales
compensadas tomando como
referencia las imágenes pasada y
PROBLEMA: EL futura
ALOJAMIENTO EN
EL TIEMPO DE
LAS IMÁGENES Imagen de referencia
FUTURAS futura

SOLUCIÓN: PREVIO
ALMACENAMIENTO Y ENVÍO DE
LAS IMÁGENES CLAVES DE
retardo
REFERENCIA

SECUENCIA DE VIDEO
Imagen de referencia movimiento)
pasada

Calculo del movimiento de los bloques
de imágenes de acuerdo a las imágenes
de referencia pasada y futura

Imagen bi-direccional transmitida /
recibida
en Forward

en Backward

Imagen de referencia
futura

SECUENCIA DE VIDEO
(Grupo de Imágenes (GOP))

Codificación Codificación Codificación Codificación Codificación
tomando tomando tomando tomando tomando
compensación compensación compensación compensación compensación
de de de de de

I B B P B B P B B P B B I B B

….

PARÁMETROS ASOCIADOS:
N = iP + jB M M = Numero total de imágenes
N = Numero total de imágenes de referencia
entre dos imágenes I

SECUENCIA DE VIDEO
(Jerarquía)
…
Secuencia de Video

Grupo de Imágenes (GOP)
Se aclara que no van en el orden estricto

Macrobloque
16 x 16 Luminancia
Imagen
8 x 8 Crominancia

Segmento (Slice)

Bloque (DCT)
8 x 8 Luminancia
4 x 4 Crominancia

Comité encargado para la investigación y estandarización de la compresión
y posterior transmisión y recepción de imágenes de video con su audio.
PRIMER ESTANDAR: MPEG-1 (ISO 11172): Almacenamiento y
reproducción de señales audiovisuales con soporte en CD-ROM, con calidad
(Soporte) parecida al de VHS para video no entrelazado.

PARA COMPRESIÓN DEL AUDIO:
MPEG-1 CAPA 2: Frecuencias de muestreo 32, 44.1 y 48 kHz
Tasas de bits: 32, 48, 56, 64, 80, 96, 112, 128, 160, 192, 224, 256, 320 y 384 kbit/s.
MPEG-1 CAPA 3: Frecuencia de muestreo 44.1 kHz y Tasa de bits: 128 kbit/s

MPEG-2 (ISO-13818): Capacidad de transmisión de señales de video y
audio por medio de Televisión Digital Terrestre, Cable o Satelital
(Broadcasting)..

CARACTERÍSTICAS:
- Aprobado por DVB (Digital Video Broadcasting) y por ATM Video Coding Expert Group
(Transmisión en redes).
- Permite almacenamiento de video en formatos DVD y SDVD comerciales.
- Es el estándar actual para HDTV.
- Permite el closed GOP (Grupo de imágenes cerrado) para restricción de segmentos de video.

COMPRESIÓN MPEG 4 (Tecnología):
COMPRESIÓN MPEG-4

-La alta eficiencia de MPEG-4 (H.264) se
logra a costa de incrementar la complejidad
del codificador y de-codificador.

-Un codificador MPEG-4 es 8 veces mas
complejo que un codificador MPEG-2

H.264, AVC y MPEG-4 parte 10 son idénticos

MPEG-2: 2….7 Mbit/s
MPEG-4: 1,5….3 Mbit/s

COMPRESIÓN SDTV MPEG2 y MPEG4 (Tecnología):

MPEG-2: aprox 20 Mbit/s
MPEG-4: aprox 10 Mbit/s

COMPRESIÓN HDTV MPEG2 y MPEG4 (Tecnología):

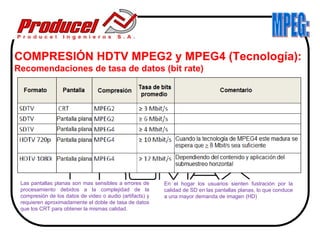

COMPRESIÓN HDTV MPEG2 y MPEG4 (Tecnología):
Recomendaciones de tasa de datos (bit rate)

Las pantallas planas son mas sensibles a errores de En el hogar los usuarios sienten fustración por la
procesamiento debidos a la complejidad de la calidad de SD en las pantallas planas, lo que conduce
compresión de los datos de video o audio (artifacts) y a una mayor demanda de imagen (HD)
requieren aproximadamente el doble de tasa de datos
que los CRT para obtener la mismas calidad.

COMPRESIÓN (Tecnología): 1080i
Alta definición (calidad subjetiva en retransmisiones MPEG-4
deportivas

COMPRESIÓN AUDIO (Tecnología):

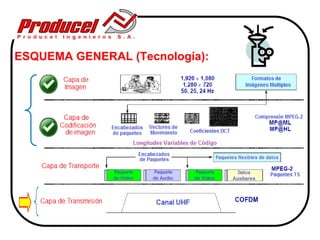

ESQUEMA GENERAL (Tecnología):

ESQUEMA GENERAL Transmisión – Recepción (Tecnología):

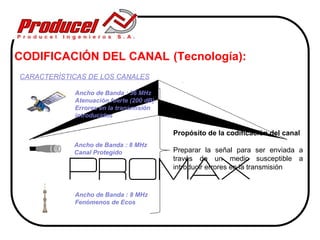

CODIFICACIÓN DEL CANAL (Tecnología):
CARACTERÍSTICAS DE LOS CANALES

Ancho de Banda : 36 MHz
Atenuación fuerte (200 dB)
Errores en la transmisión
introducidos

Propósito de la codificación del canal
Canal Protegido Preparar la señal para ser enviada a
través de un medio susceptible a
introducir errores en la transmisión

Fenómenos de Ecos

Esquema General Transmisión-Recepción

CODIFICACIÓN DEL CANAL (Tecnología):


CONVERSIÓN
DE BITS EN
FORMAS DE
ONDA

MODULACIÓN

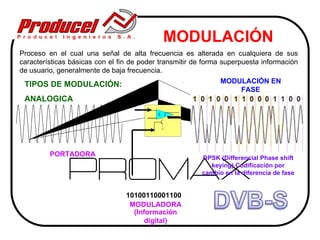

Proceso en el cual una señal de alta frecuencia es alterada en cualquiera de sus
características básicas con el fin de poder transmitir de forma superpuesta información
de usuario, generalmente de baja frecuencia.
TIPOS DE MODULACIÓN: MODULACIÓN EN
AMPLITUD
ANALOGICA

A RESULTANTE AM
PORTADORA
fp
fp - fm fp + fm

MODULADORA f
ESPECTRO

MODULACIÓN
FRECUENCIA
ANALOGICA

PORTADORA

MODULADORA

MODULACIÓN
FASE
ANALOGICA

PORTADORA DPSK (Differencial Phase shift
keying) Codificación por
cambio en la diferencia de fase

10100110001100
MODULADORA
(Información
digital)

MODULACIÓN
Para 1 bit
QPSK (Quadrature phase shift
keying) = Codificación por cambio
DPSK (Differencial Phase shift
keying) Codificación por cambio en de fase en cuadratura
la diferencia de fase

DESFASE
00 = 0º
01 = 90º
11 = 180º
10 = 270º

Para 2 bits
11010101001001000100110101001001

MODULACIÓN
QPSK (Quadrature phase shift
keying) = Codificación por cambio
de fase en cuadratura
(OBTENCIÓN)
Señal sinusoidal
obtenida de la
combinación de las
señales seno y
coseno en cuadratura

cos F sen F

Señal seno y coseno
sen F + cos F = sen (f + 45º)
en cuadratura
11010101001001000100110101001001

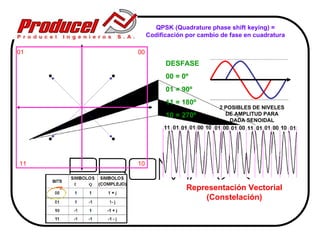

QPSK (Quadrature phase shift keying) =
Codificación por cambio de fase en cuadratura

SEÑALES EN CUADRATURA RESULTADO DE LA
COMBINACIÓN


0 Desfase de 45º
º

0 Desfase de 135º
º

Desfase de 225º
0
º

0 Desfase de 315º
º

RESULTADO DE LA COMBINACIÓN REPRESENTACIÓN VECTORIAL FIJA


01 00
DESFASE
00 = 0º
01 = 90º
11 = 180º
2 POSIBLES DE NIVELES
10 = 270º DE AMPLITUD PARA
DADA SENOIDAL

11 10

Representación Vectorial
(Constelación)


01 00
DESFASE
00 = 0º
01 = 90º
11 = 180º
2 POSIBLES DE NIVELES
10 = 270º DE AMPLITUD PARA
DADA SENOIDAL

11 10

Diagrama de bloques
(Propuesto)


110 100 000

001 010

001
000 011
010

100 111

011 111 101

110 101
MODULACIÓN EN FASE (8 NIVELES)


0010 : - sen x + 0,25cos x 0110 : sen x + 0,25cos x
0011 : - 0,25sen x + 0,25cos x 0100 : sen x + cos x
0001 : - 0,25sen x + cos x 0101 : 0,25sen x + cos x
0000 0001 0101 0100
0000 : - sen x + cos x 0111 : 0,25sen x + 0,25cos x

0111 0110
0010 0011

16 VALORES

1010 1011 1111 1110

1010 : -sen x - 0,25cos x 1001 1100 1110 : sen x - 0,25cos x
1000 1101
1000 : -sen x - cos x 1111 : 0,25sen x - 0,25cos x
1001 : -0,25sen x - cos x 1101 : 0,25sen x - cos x
1011 : -0,25sen x - 0,25cos x 1100 : sen x - cos x


Constelación 4 POSIBLES DE NIVELES DE
AMPLITUD PARA DADA
para 4 valores SENOIIDAL
(16 valores
posibles)

COMBINACIONES DE
AMPLITUD

ESTANDAR DVB

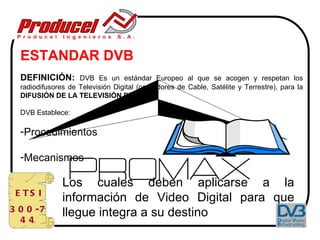

DEFINICIÓN: DVB Es un estándar Europeo al que se acogen y respetan los
radiodifusores de Televisión Digital (operadores de Cable, Satélite y Terrestre), para la
DIFUSIÓN DE LA TELEVISIÓN DIGITAL

DVB Establece:

-Procedimientos

-Mecanismos

Los cuales deben aplicarse a la
E TS I
información de Video Digital para que
3 0 0 -7 llegue integra a su destino
44

ESTANDAR DVB

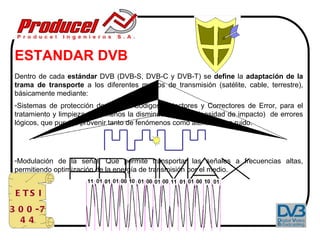

Dentro de cada estándar DVB (DVB-S, DVB-C y DVB-T) se define la adaptación de la
trama de transporte a los diferentes medios de transmisión (satélite, cable, terrestre),
básicamente mediante:
-Sistemas de protección de código: Códigos Detectores y Correctores de Error, para el
tratamiento y limpieza (o al menos la disminución en su densidad de impacto) de errores
lógicos, que pueden provenir tanto de fenómenos como atenuación o ruido.

-Modulación de la señal: Que permite transportar las señales a frecuencias altas,
permitiendo optimización de la energía de transmisión por el medio.

E TS I
3 0 0 -7
44

ESTANDAR DVB

E TS I
3 0 0 -7
44

E TS I
DESPLIEGUE 3 0 0 -7
ESTANDAR DVB 44

ESQUEMA GENERAL
ESTANDAR DVB

E TS I
3 0 0 -7
44

TECNOLOGÍA:
TÉCNICAS APLICADAS
ESTANDAR DVB
1. El operador emite la señal en
formato digital.

3. La señal viaja desde el centro de
producción hasta los centros
emisores.

5. La red de emisores radia las señales

7. Mediante sistemas de captación
adecuados se recibe la señal
difundida
E TS I
3 0 0 -7
44

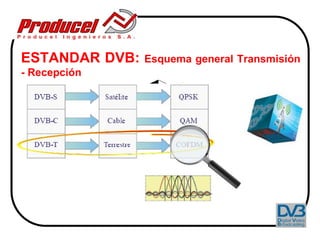

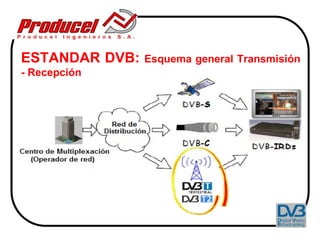

ESTANDAR DVB: Esquema general Transmisión
- Recepción

ESTANDAR DVB: Modulación (Esquema general
Transmisión - Recepción)

ESTANDAR DVB: Modulación (Evolución)

DVB-S/S2: Es el estándar mundial para TV por satélite.
DVB-C: Es utilizado en todo el mundo excepto en USA.
DVB-T: Ha sido adoptado/Implantado en 120 países.

ESTANDAR DVB: Modulación DVB-T

ESTANDAR DVB: Modulación DVB-T

Esquema General


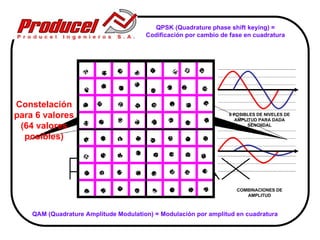

Constelación
para 6 valores 6 POSIBLES DE NIVELES DE
AMPLITUD PARA DADA
(64 valores SENOIIDAL

posibles)

COMBINACIONES DE
AMPLITUD

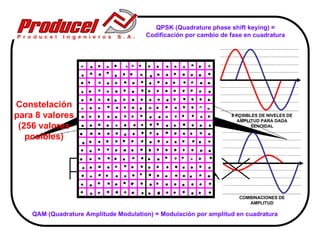

QAM (Quadrature Amplitude Modulation) = Modulación por amplitud en cuadratura


Constelación
para 8 valores 8 POSIBLES DE NIVELES DE
AMPLITUD PARA DADA
(256 valores SENOIDAL

posibles)

COMBINACIONES DE
AMPLITUD

QAM (Quadrature Amplitude Modulation) = Modulación por amplitud en cuadratura

ESTANDAR DVB: Concepto modulación OFDM

COMPARACIÓN MODULACIÓN CONVENCIONAL CON
RESPECTO A LA MODULACIÓN MULTIPORTADORA


CANALIZACIÓN Y AMPLIFICACIÓN

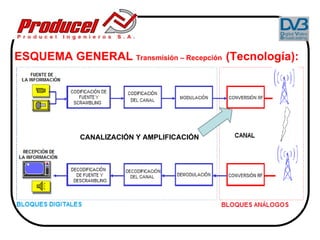

ESQUEMA GENERAL Esquema general de Transmisión – Recepción
(Tecnología):

ESQUEMA GENERAL Conversión RF Importancia del espectro de
Frecuencias (Tecnología):


DEGRADADORES DE LA SEÑAL: RUIDO INTERFERENCIA Y DISTORSIÓN

DEGRADACIONES DEL CANAL

-Atenuación
-Tiempos de propagación (delays)
-Ecos (Propagación multitrayecto)
-Variaciones en las condiciones de
propagación (lluvia, tormenta,….)
-Interferencias
-Ruido

ESQUEMA GENERAL Degradación de la Transmisión
(Tecnología):

TRANSMISIÓN SFN Y CONVENCIONAL Esquema general de
Transmisión – Recepción (Tecnología):

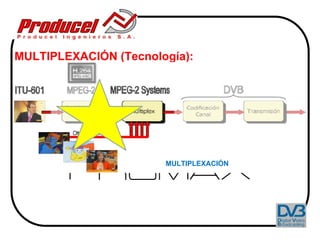

MULTIPLEXACIÓN (Tecnología):


ESQUEMA GENERAL


MULTIPLEXACIÓN

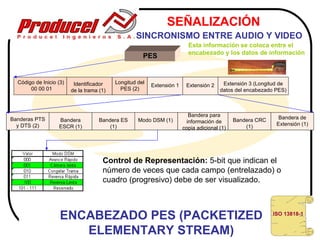

Paquete de datos PES

DIGITALIZACIÓN Y MULTIPLEXACIÓN (Tecnología):

DIGITALIZACIÓN Y COMPRESIÓN (Tecnología):

ESQUEMA DE MULTIPLEXACIÓN (Multiplexación):

CONCEPTO DE MULTIPLEXACIÓN (Multiplexación):

ESTANDAR DVB
Los Servicios (video, audio, teletexto, subtítulos, etc) se agrupan en paquetes de datos
PES (Packetized Elementary Stream)

-Los paquetes PES se transmiten como paquetes TS (Transport Stream) de 188
bytes.
-La Codificación de video utiliza compresión MPEG-2 o MPEG-4
-La Codificación de Audio según MPEG-1 Capa II, DD (AC3) o DD+
-Teletexto y Subtítulos
- - Servicios Interactivos y de Valor añadido

E TS I
3 0 0 -7
44

SECUENCIA BINARIA DE
VIDEO (SINTAXIS)
Código de Inicio Encabezado de secuencia
Código de Inicio Extensión de secuencia Extensión por pantalla

Identificador de código Colores Tamaño de Tamaño de
Formato de Primarios Características de Coeficientes
de inicio de extensión Video (3) transferencia (8) de matriz (8) pantalla Horizontal pantalla vertical
(0010) (8) (14) (14)

SUNRISE TELECOM
ENCABEZADO DE EXTENSIÓN DE SECUENCIA ITU-T
H.262 / ISO
(EXTENSIÓN POR PANTALLA (OPCIONAL)) 13818-2

VIDEO (SINTAXIS)
Encabezado de Secuencia

ENCABEZADO DE SECUENCIA FORMA ABREVIADA

Encabezado de
Secuencia
Secuencia Encabezado de
Secuencia
Secuencia …
CI Grupo de imágenes

Código para encabezado
Código para Hora (25) Closed Gop (1) Broken Link (1)
de GOP (B8)

Indicación de las imágenes B han
sido codificadas en Backward

Bandera Minutos Marcador Segundos Imágenes
Hora (5)
(1) (6) (1) (6) (6)
ITU-T
H.262 / ISO

SECUENCIA 13818-2

VIDEO (SINTAXIS)


Encabezado de
Secuencia
Secuencia
Secuencia …
Encabezado
CI Grupo de imágenes
de Imagen

Código para Referencia Tipo de imagen Broken Retardo Código de Código de Extra bit
imagen (00) temporal (10) codificada (3) Link (1) vbv (16) forward (4) backward (4) picture (1)

SECUENCIA
ITU-T
H.262 / ISO
13818-2

VIDEO (SINTAXIS)


Encabezado de
Secuencia
Secuencia
Secuencia …

Encabezado Grupo
de imágenes
Encabezado
de Imagen
Imagen
Encabezado
de Imagen
Imagen
Encabezado
de Imagen
Imagen
…

Encabezado de
Secuencia
Encabezado de
Secuencia
Secuencia …
ITU-T

SECUENCIA
H.262 / ISO
13818-2

VIDEO (SINTAXIS)
Encabezado de
Secuencia
Encabezado de
Secuencia
Secuencia …

Encabezado Grupo
de imágenes
Encabezado
de Imagen
Imagen 1
Encabezado
de Imagen
Imagen 2
Encabezado
de Imagen
Imagen 3
…

Extensión de la Código de Bits
Encabezado de posición vertical del Punto de ruptura escala del Bandera Intra-
Slice (01 hasta AF) de prioridad (3) cuantizador (5) Intra-Slice(1) Slice(1) reservados
Slice (3) (7)

El valor Indica la
posición del
segmento
Slice de bits Slice de información
Extra (1) Extra (8)

ITU-T

SECUENCIA
H.262 / ISO
13818-2

VIDEO (SINTAXIS)
Encabezado de
Secuencia
Encabezado de
Secuencia
Secuencia …

Encabezado Grupo
de imágenes
Encabezado
de Imagen
Imagen 1
Encabezado
de Imagen
Imagen 2
Encabezado
de Imagen
Imagen 3
…

Encabezado de Encabezado de Encabezado de
Slice Macrobloque 1 Macrobloque 2 Slice Macrobloque 3
Slice

ITU-T

SECUENCIA
H.262 / ISO
13818-2

VIDEO (SINTAXIS)
Encabezado de
Secuencia
Encabezado de
Secuencia
Secuencia …
…
Encabezado Grupo Encabezado Encabezado Encabezado
de imágenes de Imagen
Imagen 1 de Imagen
Imagen 2 de Imagen
Imagen 3

Slice
Macrobloque 1 Slice Macrobloque 2 Slice Macrobloque 3

Tipo de cuantificación de Movimiento Movimiento
Bit marcador macrobloque macrobloque forward backward Patrón de
Dirección (11) macrobloque
(1) (9) (11) macrobloque (3) macrobloque (3)

Código para

…
Intra ponderación Tipo de movimiento
Bloque 1 Bloque 2 Bloque 3
macrobloque Temporal-Espacial de trama

ITU-T

SECUENCIA
H.262 / ISO
13818-2

VIDEO (SINTAXIS)
Encabezado de
Secuencia
Encabezado de
Secuencia
Secuencia …
…
Encabezado Grupo Encabezado Encabezado Encabezado
de imágenes de Imagen
Imagen 1 de Imagen
Imagen 2 de Imagen
Imagen 3

Slice
Macrobloque 1 Slice Macrobloque 2 Slice Macrobloque 3

…
DCT Luminancia Diferencial DCT Crominancia Diferencial
(2-9) DCT (1-11) (2-10) DCT (1-11)

… …
Escala de Coef Coef Coef Coef
Coef DC EOB Coef DC
Cuantificación DCT 1 DCT 2 DCT 3 DCT 1 ITU-T

SECUENCIA
H.262 / ISO
13818-2

SECUENCIA DE AUDIO
CODECS PARA AUDIO UTILIZADOS

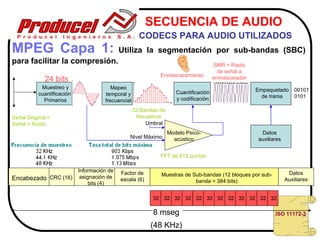

MPEG Capa 1: Utiliza la segmentación por sub-bandas (SBC)
para facilitar la compresión. SMR = Radio
de señal a
Enmascaramiento
24 bits enmascarador
Muestreo y Mapeo Empaquetado 00101
cuantificación temporal y Cuantificación
y codificación de trama 0101
Primarios frecuencial
32 Bandas de
Señal Original = frecuencia
Señal + Ruido Umbral
Modelo Psico- Datos
Nivel Máximo acústico auxiliares

FFT de 512 puntos

Información de Factor de Datos
asignación de Muestras de Sub-bandas (12 bloques por sub-
Encabezado CRC (16) escala (6) banda = 384 bits) Auxiliares
bits (4)

32 32 32 32 32 32 32 32 32 32 32 32

8 mseg ISO 11172-3

(48 KHz)

SECUENCIA DE AUDIO
de señal a
Enmascaramiento
24 bits enmascarador
Muestreo y Mapeo Cuantificación Empaquetado 00101
cuantificación temporal y y codificación de trama 0101
Primarios frecuencial
32 Bandas de
Señal Original = frecuencia
Señal + Ruido Umbral
Modelo Psico- Datos
Nivel Máximo acústico auxiliares

FFT de 1024 puntos

Información de SCFSI Factor de Datos
asignación de (2) Muestras de Sub-bandas (12 bloques por sub-
Encabezado CRC (16) escala (6) Auxiliares
bits banda = 384 bits)

4 Bajas 00 x x x 96 96 96 96 96 96 96 96 96 96 96 96
24 mseg 3 Medias
01 x
(48 KHz) 10 x x ISO 11172-3
2 Altas 11 x x
32 32 32

SECUENCIA DE AUDIO
ESTRUCTURA DE ENCABEZADO
32

Sincronismo = Ver Lay Prot Tasa de Frecuencia de tasa Relleno de Privado
11111111111 (2) (2) (1) bits (4) de muestreo (2) multiplo (1) (1)

SUNRISE TELECOM
MPEG Capa 1 y 2

SECUENCIA DE AUDIO
ESTRUCTURA DE ENCABEZADO
32

Extensión de canal (Unicamente para
joint stereo)

Sincronismo = Ver Lay Prot Tasa de Frecuencia de tasa Relleno de Privado Ext Cop Ori Enf
de muestreo (2) Chan (2)
11111111111 (2) (2) (1) bits (4) multiplo (1) (1) (2) (1) (1) (2)

MPEG Capa 1 y 2

SECUENCIA DE AUDIO
de señal a
Enmascaramiento
enmascarador
Mapeo Cuantificación Codificación
temporal y MDCT
y codificación Huffman
frecuencial
32 Bandas de
frecuencia
Umbral
Modelo Psico- Datos Empaquetado
Nivel Máximo acústico auxiliares de trama

FFT de 2 x 1024 00101
puntos 0101

Factores de Muestras de Sub-bandas (12 bloques por sub- Datos
Encabezado Información lateral escala Auxiliares
banda = 384 bits)

Datos Principales

ISO 11172-3
Inicio Datos Información Información
Bits privados SCFSI
principales lateral 0 lateral 1

SECUENCIA DE AUDIO
EXTENSIÓN DE CANALES

Tradicionales Izquierdo (Lo) y
derecho (Ro) en estereo

Canal Central

Expandidos en surround
Izquierdo (Ls) y derecho (Rs) en
estereo

Canales normales

SUNRISE TELECOM
Canales de surround
Número de canales
(0 implica programa
primario o secundario)
= totales 5 ISO 13818-3

SECUENCIA DE AUDIO

ISO 11172-3

Stereo básico Extensión
Lo/Ro Multi-canal

Información de SCFSI Factor de
Encabezado asignación de MC escala MC Predicción
CRC MC Muestras de Sub-bandas MC Multilengua
MC bits MC MC

Audio Multi-canal

EXTENSIÓN MULTICANAL ISO 13818-3

SECUENCIA DE AUDIO

ISO 11172-3

Trama de Audio MPEG-2 con
parte compatible en MPEG-1

Información de SCFSI Factor de Puntero de
Encabezado asignación de MC escala MC datos
CRC MC Muestras de Sub-bandas MC Multilengua
MC bits MC auxiliares MC

Audio Multi-canal

EXTENSIÓN MULTICANAL CON
EXTENSIÓN COMPLEMENTARIA
ISO 13818-3

SEÑALIZACIÓN
SINCRONISMO ENTRE AUDIO Y VIDEO

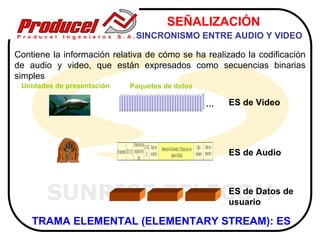

Contiene la información relativa de cómo se ha realizado la codificación
de audio y video, que están expresados como secuencias binarias
simples
Unidades de presentación Paquetes de datos

… ES de Video

ES de Audio

SUNRISE TELECOM de
ES de Datos
usuario

TRAMA ELEMENTAL (ELEMENTARY STREAM): ES

SEÑALIZACIÓN

Como tanto la información de audio y video expresados en ES son flujos
de videos continuos, es necesario empaquetarlos para poder tener un
control para almacenamiento y transmisión. Estos paquetes se
denominan Tramas Elementales Empaquetadas (PES)

ES de Video 00001010101010101010010101000101010
… 10000101010101011001001010101010101

ES de Audio 00001010101010101010010101010101010
10101010101010100000100101010010100

SUNRISE TELECOM
Paquete de datos Paquete de datos Paquete de datos Paquete de datos Paquete de datos

PES

SEÑALIZACIÓN

PES Encabezado Datos de varios paquetes

Código de Inicio (3)
Identificador de la trama (1) Longitud del PES (2)
00 00 01

SUNRISE TELECOM
ENCABEZADO PES (PACKETIZED ISO 13818-1

ELEMENTARY STREAM)

SEÑALIZACIÓN

PES

Código de Inicio (3) Identificador Longitud del
Extensión 1
00 00 01 de la trama (1) PES (2)

Control de re-ordenamiento Prioridad PES Indicador de alineación Copyright [1] Original o Copia
10 PES (Scrambling) [2] [1] de datos[1] [1]

00 = No Scrambling Indica que una 1 = Indica que 1 = Original
xx = Definido por vez termine el el material
0 = Copia.
usuario encabezado, posee
sigue el inicio del derechos de
encabezado de Copyright.
video o de audio

SUNRISE (PACKETIZED
ENCABEZADO PES
TELECOM
ISO 13818-1

ELEMENTARY STREAM)

SEÑALIZACIÓN
Reloj Maestro = 27 MHz
PES

Extensión 1 Extensión 2
90 KHz
00 00 01 de la trama (1) PES (2)

Banderas PTS PTS = Marca de tiempo para presentación (Medición realizada en unidades de reloj de 90 KHz)
y DTS (2)
DTS = Marca de tiempo para decodificación (Medición realizada en unidades de reloj de 90 KHz)

10
0010 [PTS(32..30)] 1 [PTS(29..22)] [PTS(21..15)] 1 [PTS(14..07)] [PTS(06..00)] 1

11 Esta información se coloca entre el encabezado y los datos de información

0011 [PTS(32..30)] 1 [PTS(29..22)] [PTS(21..15)] 1 [PTS(14..07)] [PTS(06..00)] 1

SUNRISE TELECOM
0001 [PTS(32..30)] 1 [DTS(29..22)] [DTS(21..15)] 1 [DTS(14..07)] [DTS(06..00)] 1

ENCABEZADO PES (PACKETIZED ISO
13818-1
ELEMENTARY STREAM)

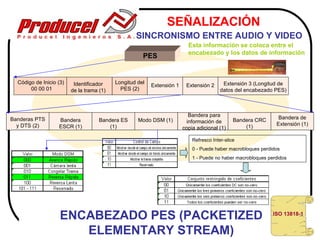

SEÑALIZACIÓN

PES

00 00 01 de la trama (1) PES (2)

Banderas PTS Bandera
y DTS (2) ESCR (1)

1
00 [ESCR(32..30)] 1 [ESCR(19..15)] 1 [ESCR(12..05)] [ESCR(04..00)] 1
[ESCR(27..20)] [ESCR ext (7)] 1
[ESCR(29-28)] [ESCR(14-13)] [ESCR ext (2)]
Esta información se coloca entre el encabezado y los datos de información

RELOJ DE REFERENCIA DEL FLUJO DE DATOS: Utilizado si el reloj
del flujo y el reloj del sistema no están sincronizados


ELEMENTARY STREAM)

SEÑALIZACIÓN
Esta información se coloca entre el
encabezado y los datos de información
PES

Código de Inicio (3) Identificador Longitud del Extensión 3 (Longitud de
00 00 01 de la trama (1) PES (2) datos del encabezado PES)

Bandera para Bandera de
Banderas PTS Bandera Bandera ES Modo DSM (1) información de Bandera CRC
y DTS (2) ESCR (1) (1) (1) Extensión (1)
copia adicional (1)

1
1 [tasa de datos] [tasa de datos] [tasa de datos] 1

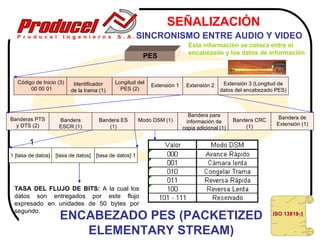

TASA DEL FLUJO DE BITS: A la cual los
datos son entregados por este flujo
expresado en unidades de 50 bytes por
segundo.

ELEMENTARY STREAM)

SEÑALIZACIÓN
PES


copia adicional (1)

Refresco Inter-slice
0 - Puede haber macrobloques perdidos
1 - Puede no haber macrobloques perdidos


ELEMENTARY STREAM)

SEÑALIZACIÓN
PES


copia adicional (1)

Control de Representación: 5-bit que indican el
número de veces que cada campo (entrelazado) o
cuadro (progresivo) debe de ser visualizado.


ELEMENTARY STREAM)

SEÑALIZACIÓN
PES


copia adicional (1)

Resto de bits Reservado


ELEMENTARY STREAM)

SEÑALIZACIÓN
PES


copia adicional (1)

1 [Información Residuo CRC (16)
adicional de copia
relacionado con 16 12 5
Copyright] X + X + X + 1


ELEMENTARY STREAM)

SEÑALIZACIÓN
PES

Campos Bytes de relleno Bytes de datos de
opcionales (m x 8) paquete PES

PTS y DTS Información de CRC del PES
ESCR (42) Tasa ES (22) copia adicional Extensión
(23) Modo DSM (8) previo (16)
(7) PES

Campos
Banderas opcionales

1 = 16 bytes para 1 = el valor de
longitud de campo Provee verificación

SUNRISE TELECOM
datos de usuario de continuidad
son añadidos en para
empaquetamiento para recuperación
el campo de de secuencias de
datos de de 8 bits es añadido
en el campo de paquetes PES
encabezado
datos de ISO 13818-1
encabezado

REDUNDANCIA
TEMPORAL

SUNRISE TELECOM

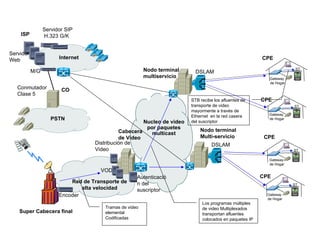

ACTIVIDAD EXPRESADA EN EL TIEMPO

Demodulador

Contenido Local

Receptores Codificador
Satelital

Sección cabecera

Servidor SIP
ISP H.323 G/K

Servidor
Web Internet CPE

M/G Nodo terminal DSLAM
ST
B
multiservicio Gateway
de Hogar
Conmutador CO
Clase 5
STB recibe los afluentes de CPE
transporte de video ST
mayormente a través de B
Gateway
Ethernet en la red casera
PSTN de Hogar
Nucleo de video del suscriptor
por paquetes Nodo terminal
Cabecera multicast
de Video Multi-servicio CPE
Distribución de DSLAM
Video ST
B
Gateway
de Hogar
VOD
Autenticació CPE
Red de Transporte de n del ST
alta velocidad suscriptor B
Encoder Gateway
de Hogar
Los programas múltiples
Tramas de video de video Multiplexados
Super Cabecera final elemental transportan afluentes
Codificadas colocados en paquetes IP

Arquitectura
ISP
Servidor SIP
H.323 G/K
Basado en el despliegue de
servicios, las corrientes de
transporte de video pueden ser
IPTV
transportadas al suscriptor por
medio de trafico ATM, Ethernet o
Servidor PPPoE.
Web Internet CPE

M/G Nodo terminal DSLAM
ST
B
multiservicio Gateway
de Hogar
Conmutador CO
Clase 5
STB recibe los afluentes de CPE
transporte de video ST
mayormente a través de B
Gateway
Ethernet en la red casera
PSTN de Hogar
Nucleo de video del suscriptor
por paquetes Nodo terminal
Cabecera multicast
de Video Multi-servicio CPE
Distribución de DSLAM
Video ST
B
Gateway
de Hogar
VOD

SUNRISE TELECOM
Autenticació CPE
Red de Transporte de n del ST
alta velocidad suscriptor B
Encoder Gateway
de Hogar
Los programas múltiples
Tramas de video de video Multiplexados
Super Cabecera final elemental transportan afluentes
Codificadas colocados en paquetes IP

DEFINICIÓN: Procedimiento programado para el transporte digital
ordenado por paquetes de información de usuario entre puntos terminales (Sin
importar su ubicación global) con puertos de comunicación, que tienen en común
funciones de recepción, procesamiento y transmisión de información digital, los
cuales están conectados entre si por las redes de telecomunicaciones existentes.

Punto
Punto
Terminal
Terminal
Punto Punto
Terminal Terminal

Punto
Terminal
Punto Punto
Punto
Terminal Terminal
Terminal
Red de
Punto
Terminal telecomunicaciones
Punto Punto
Terminal Terminal
Punto
Terminal
Punto
Punto Terminal
Terminal Punto Punto
Terminal Terminal
Punto
Punto
Terminal Punto
Terminal
Terminal

CARACTERÍSTICAS:
- Esta alojado en la capa 3 (Red) del modelo de referencia OSI.
BTS
CELULAR: CDMA2000

Red

ETHERNET: IEEE 802.3

Enlace

WI-FI: IEEE 802.11
Físico

CARACTERÍSTICAS:
-No posee en si control de flujo ni de errores.
x x x x x x

- Su naturaleza es por ráfagas.

t
- Puede ser añadido con funciones especiales de calidad y rendimiento

x

CARACTERÍSTICAS:
- Útil para enviar cualquier tipo de información que pueda se
digitalizada

-Puede transportar a su vez otros protocolos (TCP o UDP).

TCP UDP

Capa 3: IP

DIRECCIÓN IP
Definición: forma
avanzada de direccionamiento de dispositivos a
nivel de red (Capa 3)

Las direcciones IP no son exclusivas de cada equipo terminal, sino puede ser
asignada de forma dinámica sin importar la localización geográfica

DIRECCIÓN IP
Estructura lógica de direccionamiento
XX.XX.XX.XX HEX
La dirección IP soporta la red de cinco clases diferentes:
Clase A: Destinadas para redes grandes 0

Red Host

Clase B: Buen equilibrio entre host y red 10

Red Host

Clase C: Cantidad de Host limitados
1 10

Red Host

DIRECCIÓN IP
Estructura lógica de direccionamiento
XX.XX.XX.XX HEX
La dirección IP soporta la red de cinco clases diferentes:
Clase D: Aplicaciones Multicast (RFC 1112) 1 110

Clase E: Aún en experimentación 1 1110

?

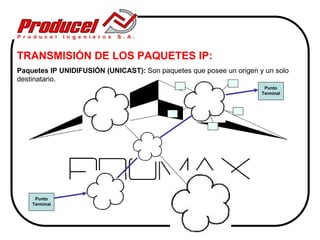

TRANSMISIÓN DE LOS PAQUETES IP:
Paquetes IP UNIDIFUSIÓN (UNICAST): Son paquetes que posee un origen y un solo
destinatario.
Punto
Terminal

Punto
Terminal

Paquetes IP MULTIDIFUSIÓN (MULTICAST): Son paquetes que posee un origen y
destinatarios seleccionados en uno o varios segmentos de la red.

Punto Punto
Terminal Terminal

Punto
Terminal

Punto
Terminal
Punto
Terminal

Punto
Terminal

Paquetes IP DIFUSIÓN (BROADCAST): Son paquetes que posee un origen y los
destinatarios son todos los puntos de red.
Punto
Punto
Punto Terminal
Terminal Punto
Terminal
Terminal
Punto
Terminal

Punto Punto
Terminal Terminal

Punto
Terminal
Punto
Terminal
Punto
Terminal

Punto
Punto
Punto Terminal
Terminal
Terminal

Punto
Terminal
Punto
Terminal
Punto
Terminal

Punto
Punto
Terminal
Terminal Punto
Terminal

ESTRUCTURA DEL ENCABEZADO IPv4

Longitud de
Versión encabezado IP
Tipo de Servicio Longitud total

Identificación Indicadores Comprobación de Fragmentos

Tiempo de existencia Protocolo Suma para verificación de encabezado

Dirección IP de origen

Dirección IP de destino

Opciones

Datos de usuario

CARACTERÍSTICAS
- Adaptada para las redes actuales.
- Posee identificación para red e identificación para Host.
- Posee capacidad de fragmentación en caso que el mensaje
a llevar sea de gran longitud
- Capacidad “Limitada” de direcciones IP a manejar (4000
millones aprox.)
- Posee sistema de comprobación de redundancia (CRC),
para verificación de errores.

ESTRUCTURA DEL ENCABEZADO IPv6

Versión Clase de Tráfico Etiqueta de Flujo

Longitud de Carga útil Siguiente encabezado Límite de Saltos

Dirección IP de origen

Dirección IP de destino

Cabeceras Opcionales

Datos de usuario

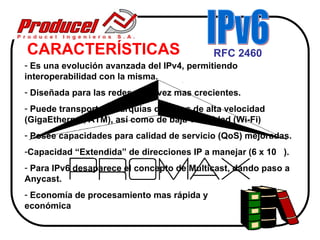

CARACTERÍSTICAS RFC 2460
- Es una evolución avanzada del IPv4, permitiendo
interoperabilidad con la misma.
- Diseñada para las redes cada vez mas crecientes.
- Puede transportar jerarquías de datos de alta velocidad
(GigaEthernet, ATM), así como de baja velocidad (Wi-Fi)
- Posee capacidades para calidad de servicio (QoS) mejoradas.
-Capacidad “Extendida” de direcciones IP a manejar (6 x 10 ).
- Para IPv6 desaparece el concepto de Multicast, dando paso a
Anycast.
- Economía de procesamiento mas rápida y
económica

0000 … 0011= Reservado.
0100 = IPv4
0101 = Modo Datagrama ST, ST
0110 = SIP, SIPP, IPv6
0111 = TP/IX, la próxima versión de Internet
1000 = Protocolo Internet tipo P (PIP)
1001 = TUBA
1010 … 1111 = Reservado

CAMPO VERSIÓN DE IP

Determina la longitud del encabezado IP en palabras de 32 bits, el mínimo valor
permitido es 5.

CAMPO LONGITUD DE ENCABEZADO

CALIDAD DEL SERVICIO (QoS): Se define como el conjunto de
parámetros de calidad que requieren los usuarios de acuerdo al
servicio que el usuario este utilizando.
La entrega de paquetes de información puede clasificarse en dos
clases:

- ENTREGA TOLERANTE AL RETARDO: Tales como el
acceso a la WEB y transferencia de archivos.

- ENTREGA SENSIBLE AL RETARDO: Tales como
aplicaciones de tiempo real (VoIP, IPTV, etc)

ESTRUCTURA DEL ENCABEZADO IP (Tipo de Servicio (TOS) o
Clase de Tráfico)

Especifica como el datagrama será utilizado de acuerdo
al protocolo de capa superior

RFC
Precedencia Tipo de Servicio MBZ=0
1349

No Utilizado RFC
Código de punto de servicios diferenciados (DSCP) 2474
(CU)

1 2 3 4 5 6 7 8
ESTRUCTURA DEL ENCABEZADO IP (Tipo de Servicio (TOS))

RFC
1349

PRECEDENCIA: Identifica la magnitud de importancia del paquete en caso
que este tenga que ser descartado por causas relacionadas con la
congestión
POSIBLES VALORES
111 – Control de red: Es destinada para ser utilizada dentro de la red únicamente. El uso y control actual de esa
Reservados designación es hasta cada red.
para tráfico
de control
110 – Control de Interred: Esta destinada para utilización por originadores de control de gateways
únicamente.
101 – Crítico/ECP: Significa “ Critico y procesamiento de llamadas de emergencia” y únicamente debe ser
utilizada para las comunicaciones de emergencia autorizadas, o implementaciones de preparativo y reacción en cualquier
parte.

100 – Muy Urgente (Flash Override): Es reservado para mensajes relacionados al estallido de hostilidades y/o
detonación de artefactos nucleares.

Disponibles 011 – Urgente (Flash): Es reservado para mensajes iniciales de contacto enemigo o mensajes operacionales de
para combate de extrema urgencia.
usuario
010 – Inmediato (Prioridad media): Es reservado para mensajes relacionados a situaciones que afectan
gravemente la seguridad de fuerzas nacionales/aliadas o de la población en general.

001 – Prioridad: Es utilizado por todos los mensajes que requieran acción expedita por las direcciones y/o facilitar
información esencial para el conducto de operaciones salientes.
000 – Rutina (Normal): Es utilizado por todos los mensajes que justifiquen transmisión por medios eléctricos a
menos que la entrega del mensaje sea de suficiente urgencia para requerir prioridad mas alta


RFC
1349

TIPO DE SERVICIO: Indica las características de
retardo y desempeño deseadas del paquete.

POSIBLES VALORES
1000 – Minimizar Retardo: Se utiliza cuando se le da la máxima importancia al tiempo de viaje de
un datagrama del 'host' de origen al 'host' de destino (demora).
0100 – Maximizar Rendimiento: Se utiliza cuando el volumen de datos
transmitidos en cualquier período de tiempo es importante.
0010 – Maximizar Confiabilidad: Se utiliza cuando es
importante tener alguna certeza de que los datos llegarán al destino sin necesidad de una retransmisión.

0001 – Minimizar Costos: Se utiliza cuando resulta importante minimizar el coste de los datos
transmitidos.
0000 – Normal


RFC
2474

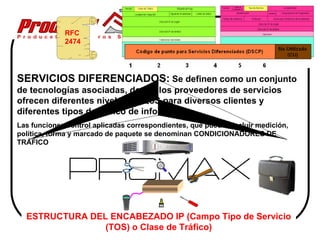

SERVICIOS DIFERENCIADOS: Se definen como un conjunto
de tecnologías asociadas, donde los proveedores de servicios
ofrecen diferentes niveles de QoS para diversos clientes y
diferentes tipos de tráfico de información.
En la medida que el paquete realiza su trayectoria, cada enrutador (router) trata el
paquete de forma particular para su envío (Forward). A esta forma de tratamiento
se le denomina Comportamiento por salto (Per-Hop Behaviour = PHB).

ESTRUCTURA DEL ENCABEZADO IP (Campo Tipo de Servicio
(TOS) o Clase de Tráfico)

RFC
2474

Las funciones control aplicadas correspondientes, que pueden incluir medición,
política, forma y marcado de paquete se denominan CONDICIONADORES DE
TRÁFICO


RFC
2474


PHB Condicionadores de tráfico

SERVICIO


RFC
2474

SERVICIOS DIFERENCIADOS: El objetivo del código
DSCP es ser utilizado como un código de punto para
seleccionar el PHB que el paquete experimenta en
cada nodo.

DSCP

SUNRISE TELECOM

RFC
2474

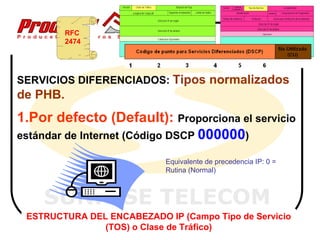

SERVICIOS DIFERENCIADOS: Tipos normalizados
de PHB.
1.Por defecto (Default): Proporciona el servicio
estándar de Internet (Código DSCP 000000)

Equivalente de precedencia IP: 0 =
Rutina (Normal)

SUNRISE TELECOM

RFC
2474

de PHB.
2. Envío Asegurado (Assured Forward (AF)):
Su aplicación típica es la interconexión geográfica de sitios Internet, donde es
requerida una alta seguridad de que los datagramas sean enviados a su destino,
sin que os agregaos de tráfico excedan el perfil suscrito.

RFC Mandato Se definen 4 clases de envíos tipo
2597 Real
AF (por espacio de buffer y ancho

SUNRISE TELECOM
de banda), y dentro de cada clase a
su vez, tres niveles diferentes de
caída de prioridad (precedencia)


RFC
2474

de PHB.
2. Envío Asegurado (Assured Forward (AF)):
Su aplicación típica es la interconexión geográfica de sitios Internet, donde es
requerida una alta seguridad de que los datagramas sean enviados a su destino,
sin que os agregaos de tráfico excedan el perfil suscrito.

RFC Mandato
2597 Real

SUNRISE TELECOM

RFC
2474

de PHB.

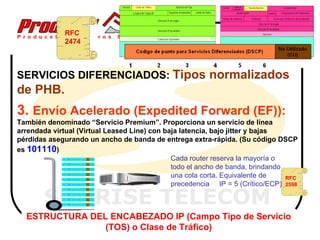

3. Envío Acelerado (Expedited Forward (EF)):
También denominado “Servicio Premium”. Proporciona un servicio de línea
arrendada virtual (Virtual Leased Line) con baja latencia, bajo jitter y bajas
pérdidas asegurando un ancho de banda de entrega extra-rápida. (Su código DSCP
es 101110)
Cada router reserva la mayoría o
todo el ancho de banda, brindando
una cola corta. Equivalente de RFC
precedencia IP = 5 (Crítico/ECP) 2598

SUNRISE TELECOM

Determina la longitud total del datagrama.

SUNRISE TELECOM
CAMPO LONGITUD TOTAL

MENSAJE FRAGMENTOS DE
OTRO MENSAJE

MENSAJE
FRAGMENTADO

MENSAJE

SUNRISE TELECOM
CAMPO IDENTIFICADOR DE FRAGMENTOS

NO FRAGMENTAR (Don’t Fragment):
Controla la fragmentación del datagrama
0 = La fragmentación es necesaria

… 1 = No fragmentar
0 1 2

Reservado R DF MF
Valor Normal = 0
MAS FRAGMENTOS (More Fragments):
Indica si el datagrama contiene mas
fragmentos

SUNRISE TELECOM
0 = Este es el último fragmento
1 = Mas fragmentos siguen a este fragmento

CAMPO INDICADOR DE FRAGMENTACIÓN

Campo utilizado para dirigir el re-ensamble de un datagrama fragmentado

SUNRISE TELECOM
CAMPO COMPROBADOR DE FRAGMENTACIÓN

Es un temporizador descendente utilizado para hacer seguimiento del tiempo de
vida del datagrama. Cuando la cuenta en este temporizador llega a cero, el
datagrama es descartado.

SUNRISE TELECOM
CAMPO DE TIEMPO DE EXISTENCIA

Especifica el tipo de protocolo de capa superior
que será transportado como carga útil en el
datagrama

ALGUNOS VALORES:
0000 0100 = IP en Encapsulación IP
0000 0110 = TCP Protocolo para Control de Transmisión.
0000 1001 = IGRP Protocolo de Enrutamiento para Gateway Exterior
0001 1011 = RDP Protocolo para Datos Confiables
0001 1100 = IRTP Protocolo de Transacción Confiable de Internet
0001 1110 = NETBLT Transferencia de Bloques de Transferencia
0010 0100 = XTP Protocolo de Transferencia Expreso

SUNRISE TELECOM
CAMPO DE TIPO DE PROTOCOLO A TRANSPORTAR

Hace una sumatoria de chequeo de redundancia
cíclica para comprobación de existencia de
errores en el encabezado

1001101101011000000 110101
110101
100111 111111011111000
110101
100101 Residuo = 1100
110101
100000
110101 16 12 5

101011
FCS PARA No. 7 = X + X + X +1
110101
111100
1000100000010001
110101
100111
110101
100100
110101

SUNRISE TELECOM
100010
110101
CAMPO SUMA DE VERIFICACIÓN
101110
110101
110110
110101 DE ENCABEZADO
1100

xxxx.xxxx.xxxx.xxxx

xxxx.xxxx.xxxx.xxxx

SUNRISE TELECOM
DIRECCIONES IP DE FUENTE Y DE DESTINO

Longitud variable: El resto del
campo actúa como relleno (Padding)

Bandera para copia de Opciones: Depende de la bandera
Clase:
fragmentos: Indica si la (F) y de la clase (C)
opción será copiada en 00 = Control
todos los fragmentos
01 = Reservado Ejemplos:
10 = Corrección de 00111 = Registro de Ruta.
0 = No copiar errores y medición (F=0, C = 0, Longitud=7)
(RFC791).
1 = Copiar 11 = Reservado
01001 = Ruta de Fuente

SUNRISE TELECOM
Estricta (F=1, C=0,
Longitud=137) (RFC791).

CAMPO DE OPCIONES

ETIQUETA DE FLUJO: Expresa un deseo especial de la fuente de los
datagramas en que estos tengan un tratamiento especial por parte de los routers
intervinientes.

Flujo 1

Tratamiento Tratamiento
Flujo 2 Flujo 1 Flujo 2

SUNRISE TELECOM
La naturaleza del tratamiento para el
flujo, puede ser llevada a cabo por
protocolos destinados para tal fin
(RVSP por ejemplo)

Visualiza la longitud en bytes de la carga útil o datos de usuario, sin incluir ni las
encabezados principales ni los opcionales (Solamente los datos de usuario)

SUNRISE TELECOM
CAMPO LONGITUD DE CARGA ÚTIL

Indica a cual de las cabeceras
opcionales debe saltar la
estructura del datagrama una vez
la dirección IP de destino ha sido
especificada

VALORES DEFINIDOS PARA ALGUNOS CAMPOS DE CABECERA
OPCIONAL

SUNRISE TELECOM
CAMPO SIGUIENTE ENCABEZADO

Indica el número de nodos por el cual
el datagrama debe circular

n n-1 n-2 n-3 n-4

Su base es un contador descendente, el cual se disminuye por nodo saltado, en caso

SUNRISE TELECOM
que el contador vaya a cero antes de alcanzar su destino, el paquete se descarta

CAMPO LÍMITE DE SALTOS

Tiene el mismo significado que el
campo de protocolo para IPv4

ALGUNOS VALORES:
0000 0100 = IP en Encapsulación IP
0000 0110 = TCP Protocolo para Control de Transmisión.
0000 1001 = IGRP Protocolo de Enrutamiento para Gateway Exterior
0001 1011 = RDP Protocolo para Datos Confiables
0001 1100 = IRTP Protocolo de Transacción Confiable de Internet
0001 1110 = NETBLT Transferencia de Bloques de Transferencia
0010 0100 = XTP Protocolo de Transferencia Expreso

SUNRISE TELECOM
CAMPO DE CABECERAS OPCIONALES

Ing. JOSE SANTOS PUENTES
SALDAÑA
CELULAR : 316 693 5403
E-MAIL: j.puentes@producel.com

SUNRISE TELECOM

Opción iptv

Más contenido relacionado

Destacado

Similar a Opción iptv

Más de Carlos Higuera

Último

Opción iptv
