1. Tecnología 4º E.S.O. NEUMÁTICA

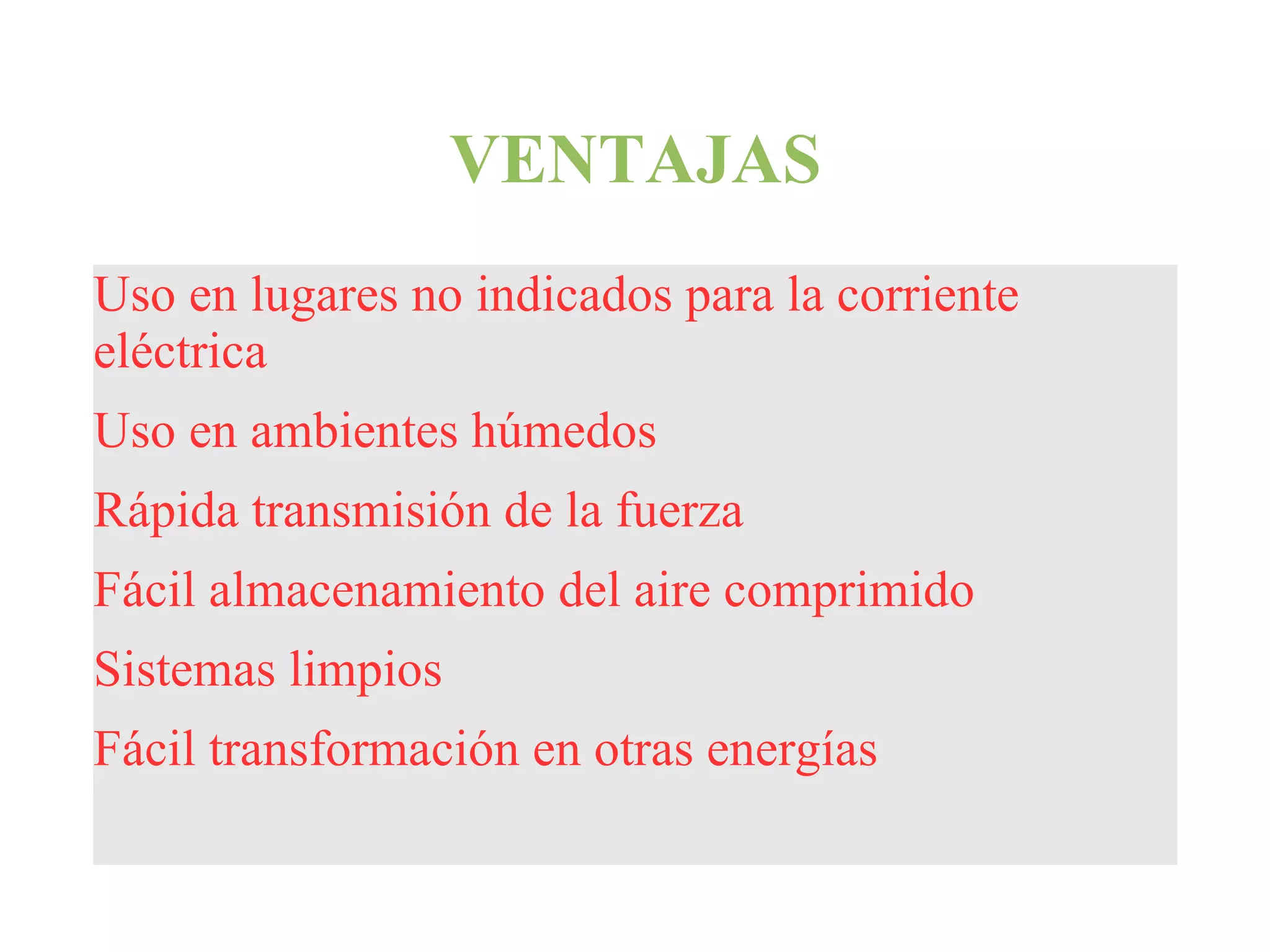

2. VENTAJAS Uso en lugares no indicados para la corriente eléctrica

3. Uso en ambientes húmedos

4. Rápida transmisión de la fuerza

5. Fácil almacenamiento del aire comprimido

6. Sistemas limpios

7. Fácil transformación en otras energías

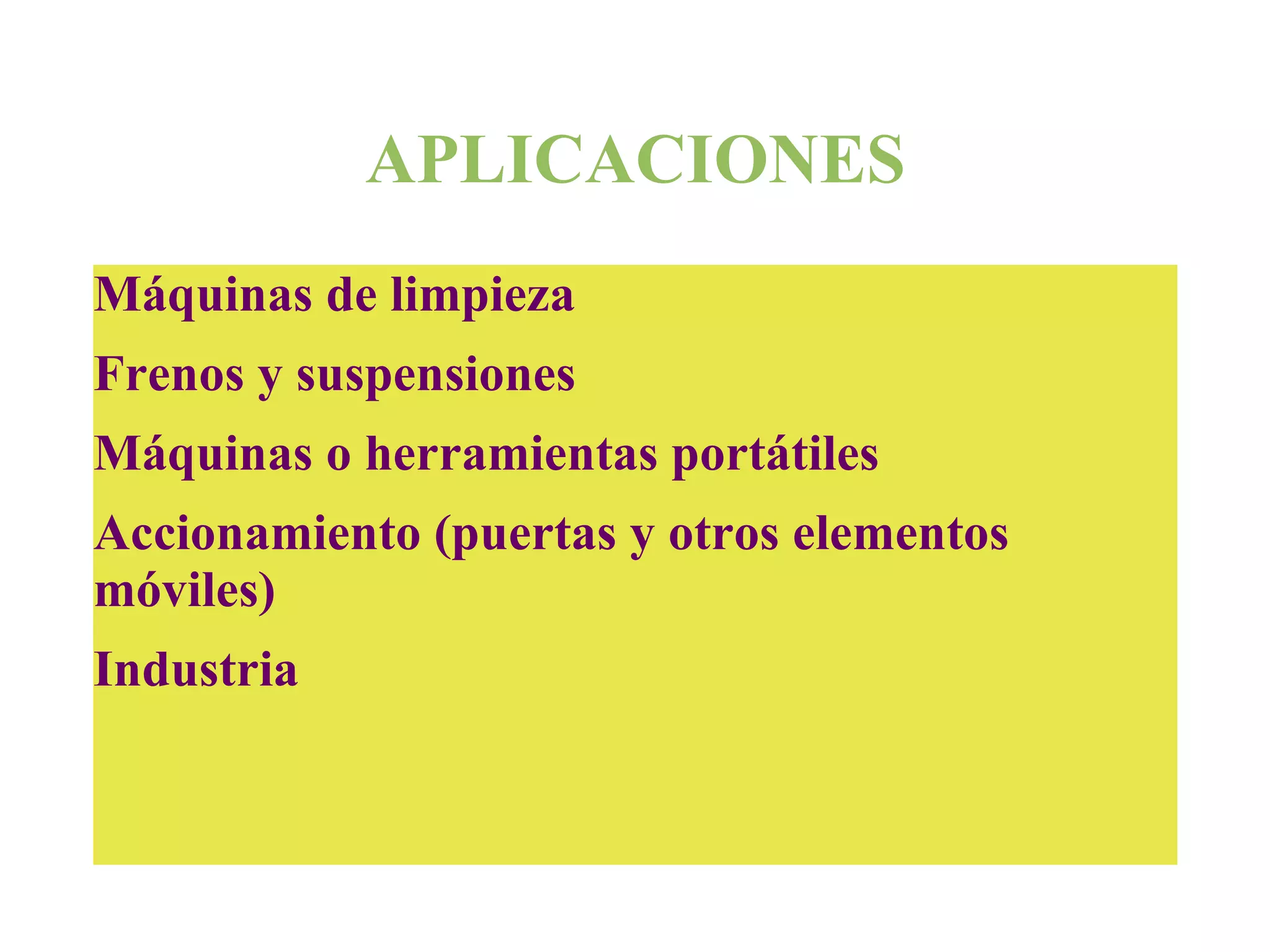

8. APLICACIONES Máquinas de limpieza

9. Frenos y suspensiones

10. Máquinas o herramientas portátiles

11. Accionamiento (puertas y otros elementos móviles)

12. Industria

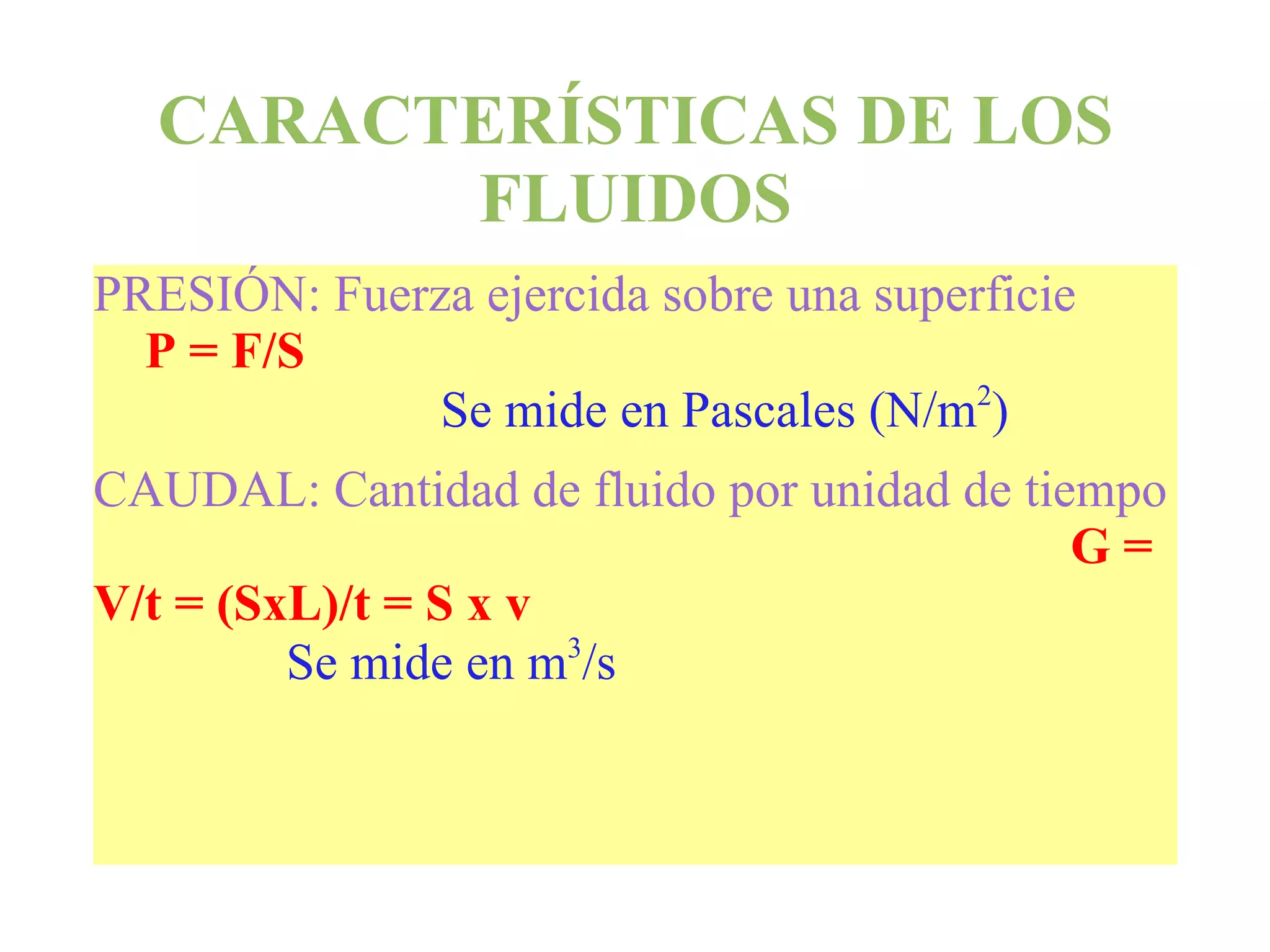

13. CARACTERÍSTICAS DE LOS FLUIDOS PRESIÓN: Fuerza ejercida sobre una superficie P = F/S Se mide en Pascales (N/m 2 )

14. CAUDAL: Cantidad de fluido por unidad de tiempo G = V/t = (SxL)/t = S x v Se mide en m 3 /s

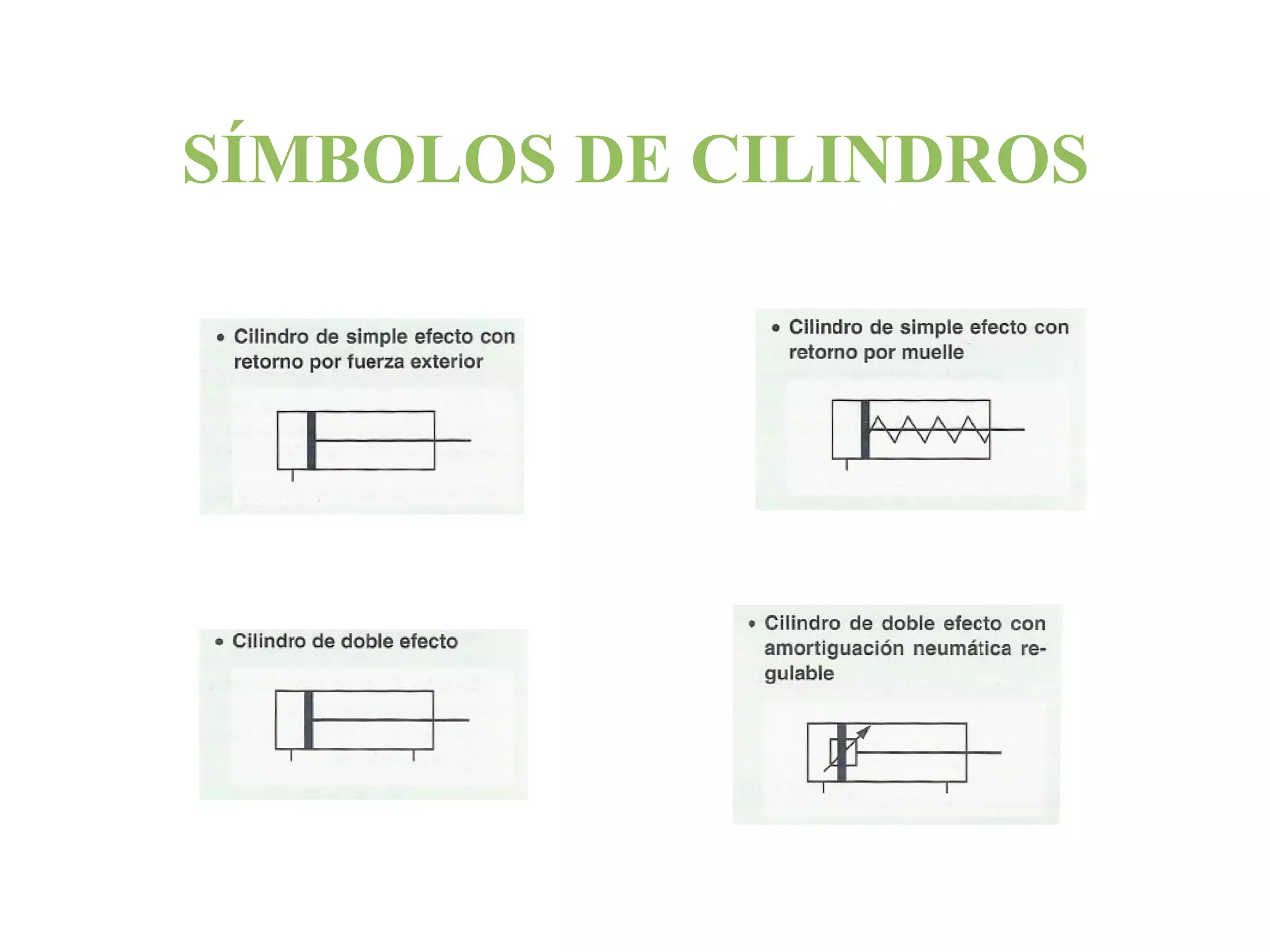

15. SÍMBOLOS DE CILINDROS

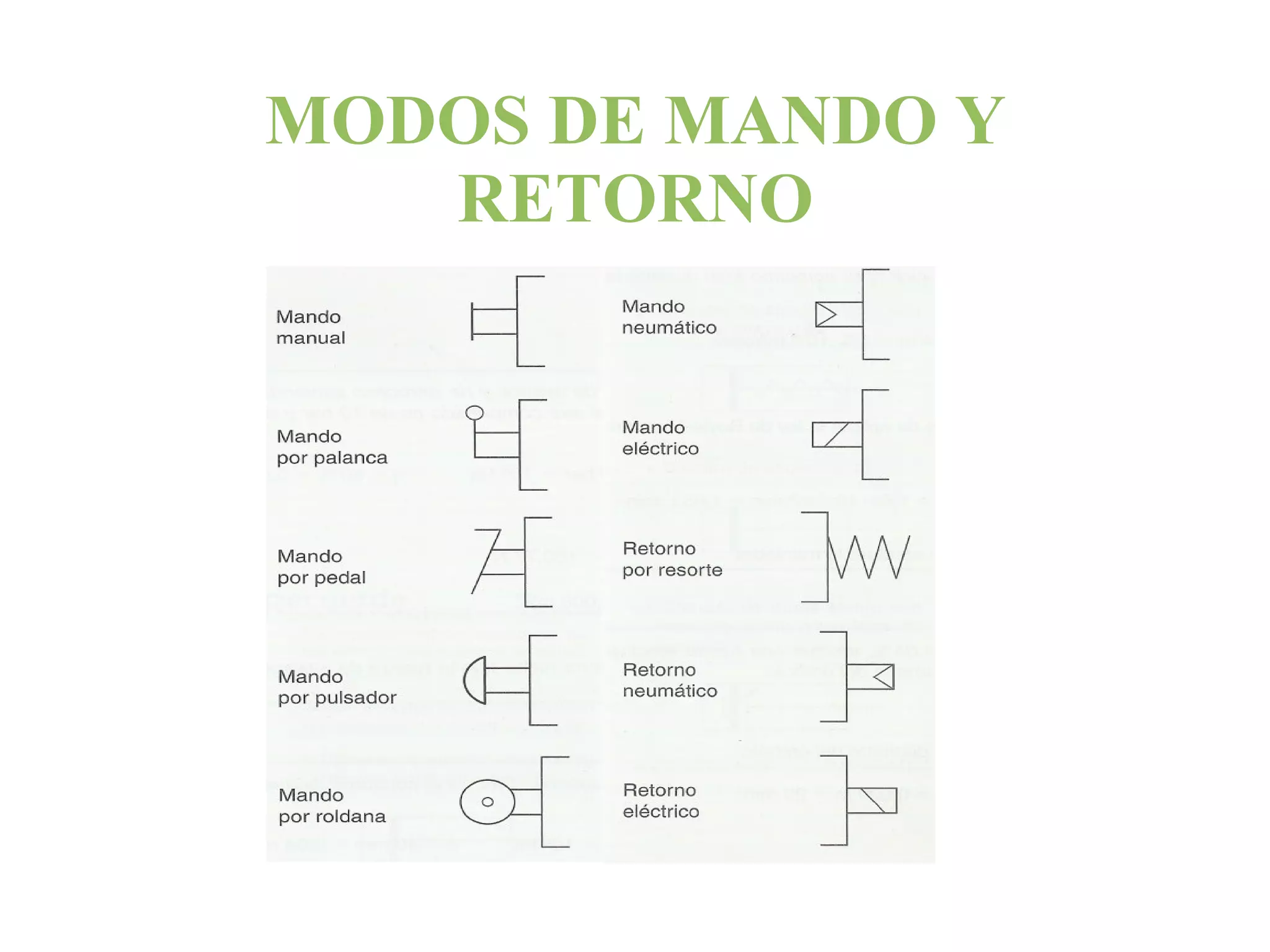

16. MODOS DE MANDO Y RETORNO

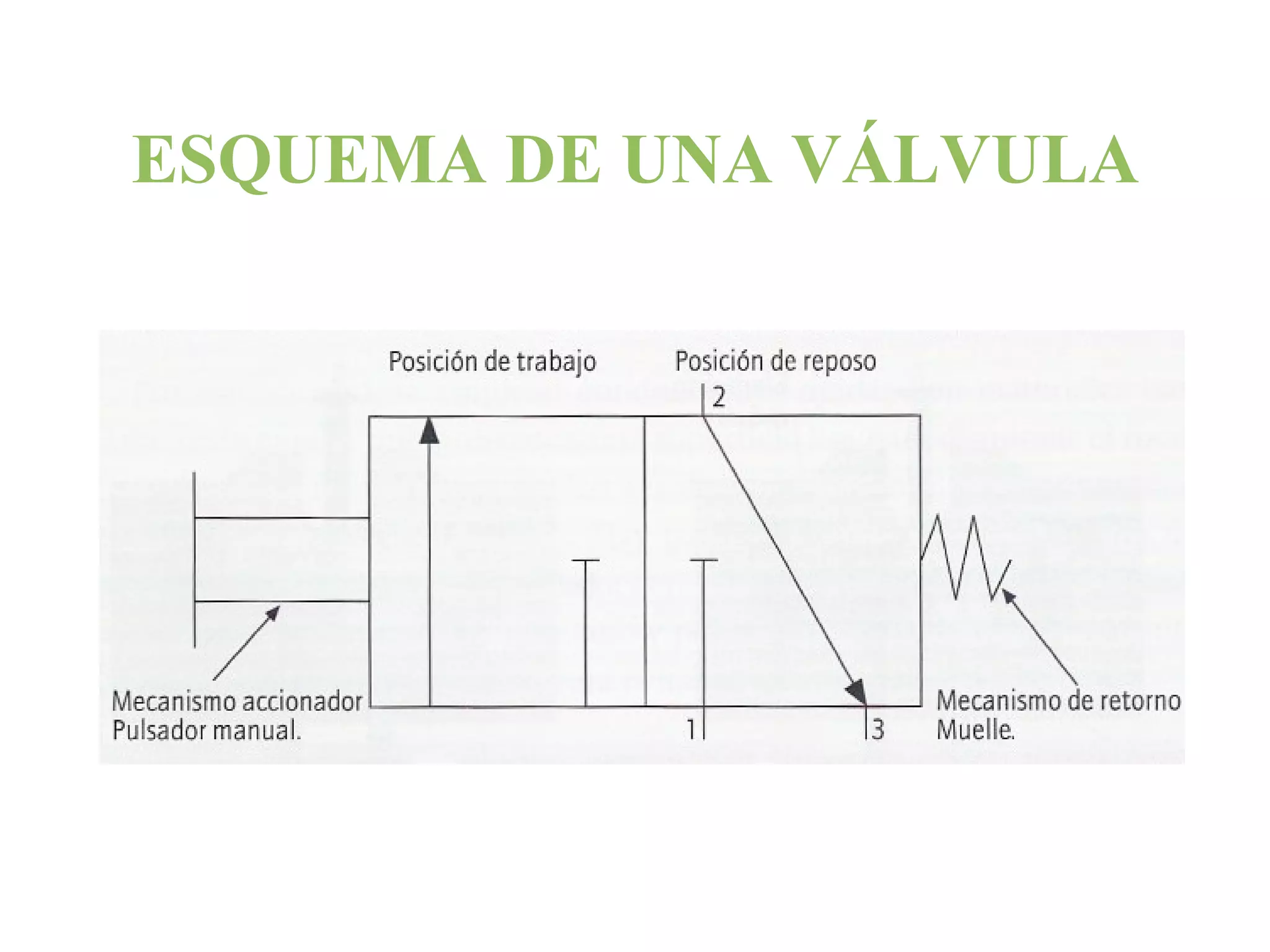

17. ESQUEMA DE UNA VÁLVULA

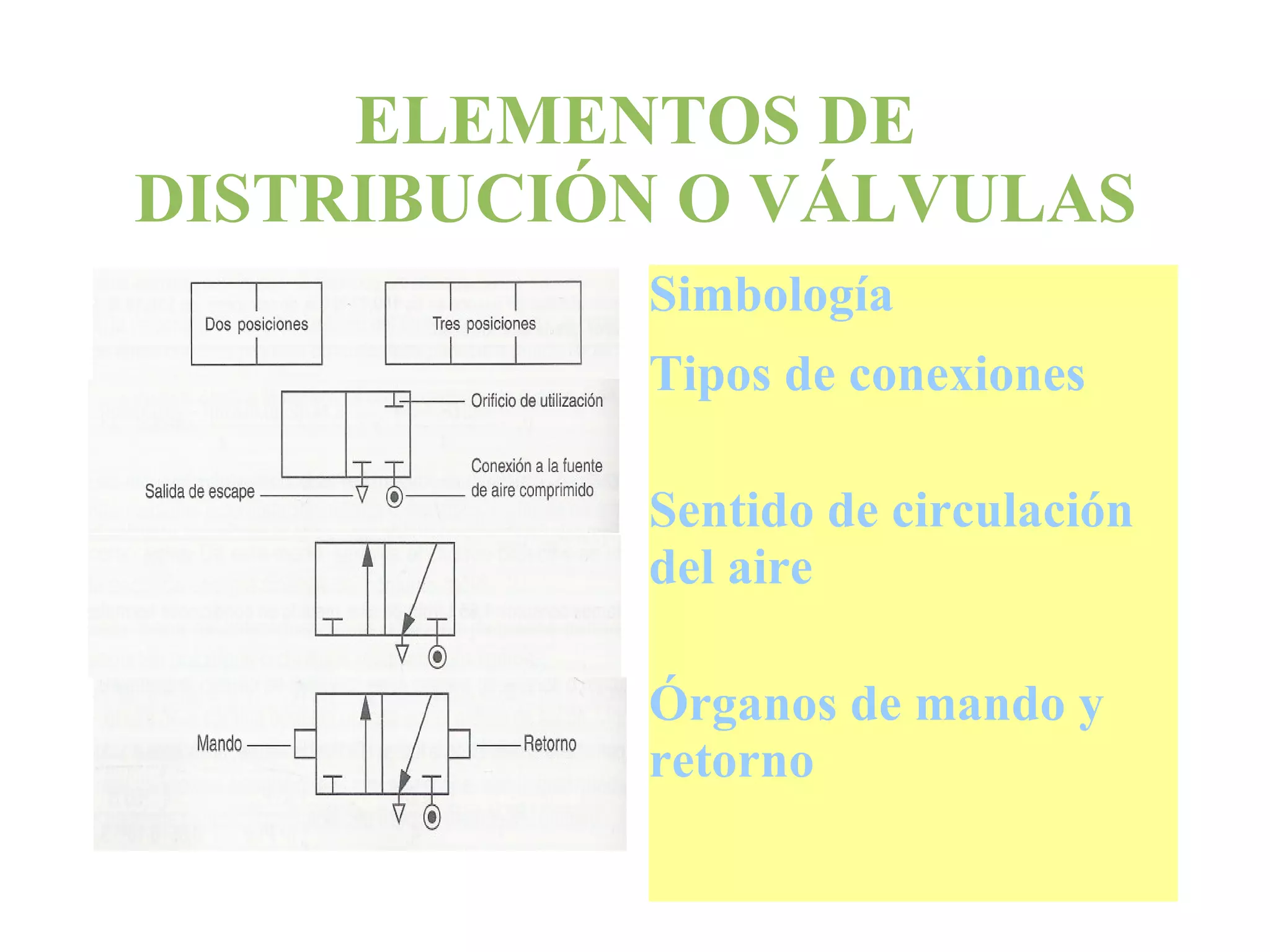

18. ELEMENTOS DE DISTRIBUCIÓN O VÁLVULAS Simbología

19. Tipos de conexiones

20. Sentido de circulación del aire

21. Órganos de mando y retorno

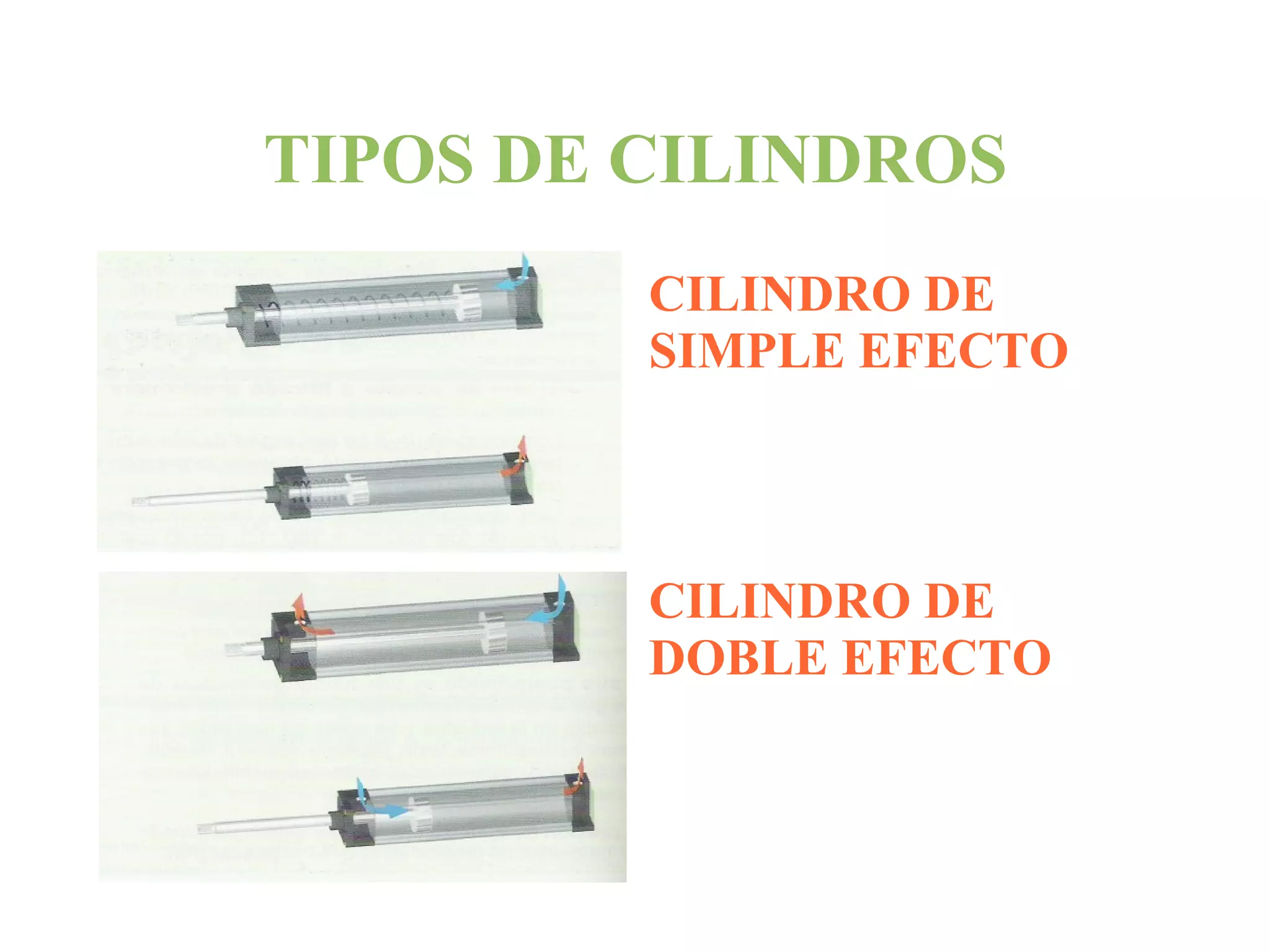

22. TIPOS DE CILINDROS CILINDRO DE SIMPLE EFECTO

23. CILINDRO DE DOBLE EFECTO

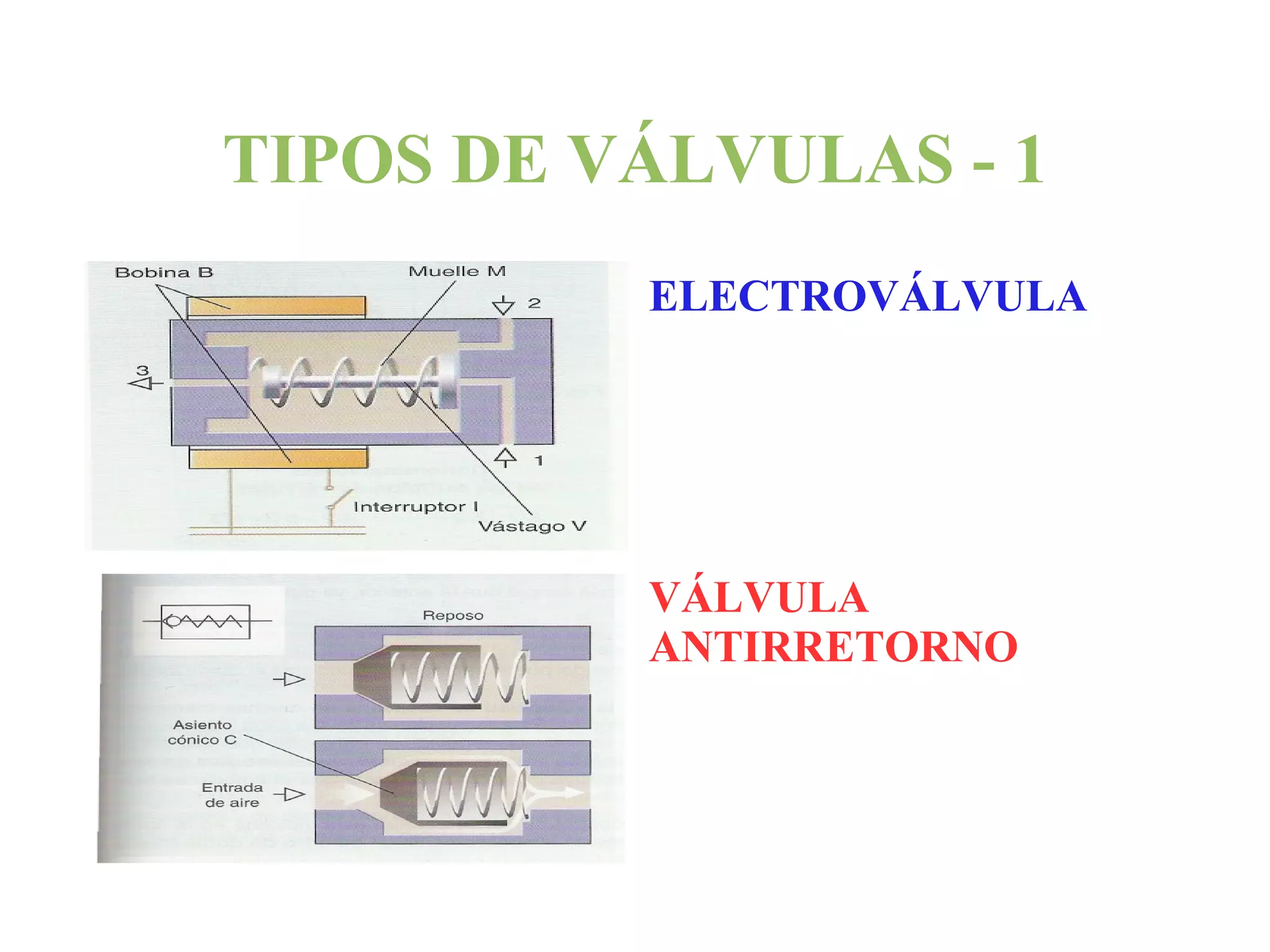

24. TIPOS DE VÁLVULAS - 1 ELECTROVÁLVULA

25. VÁLVULA ANTIRRETORNO

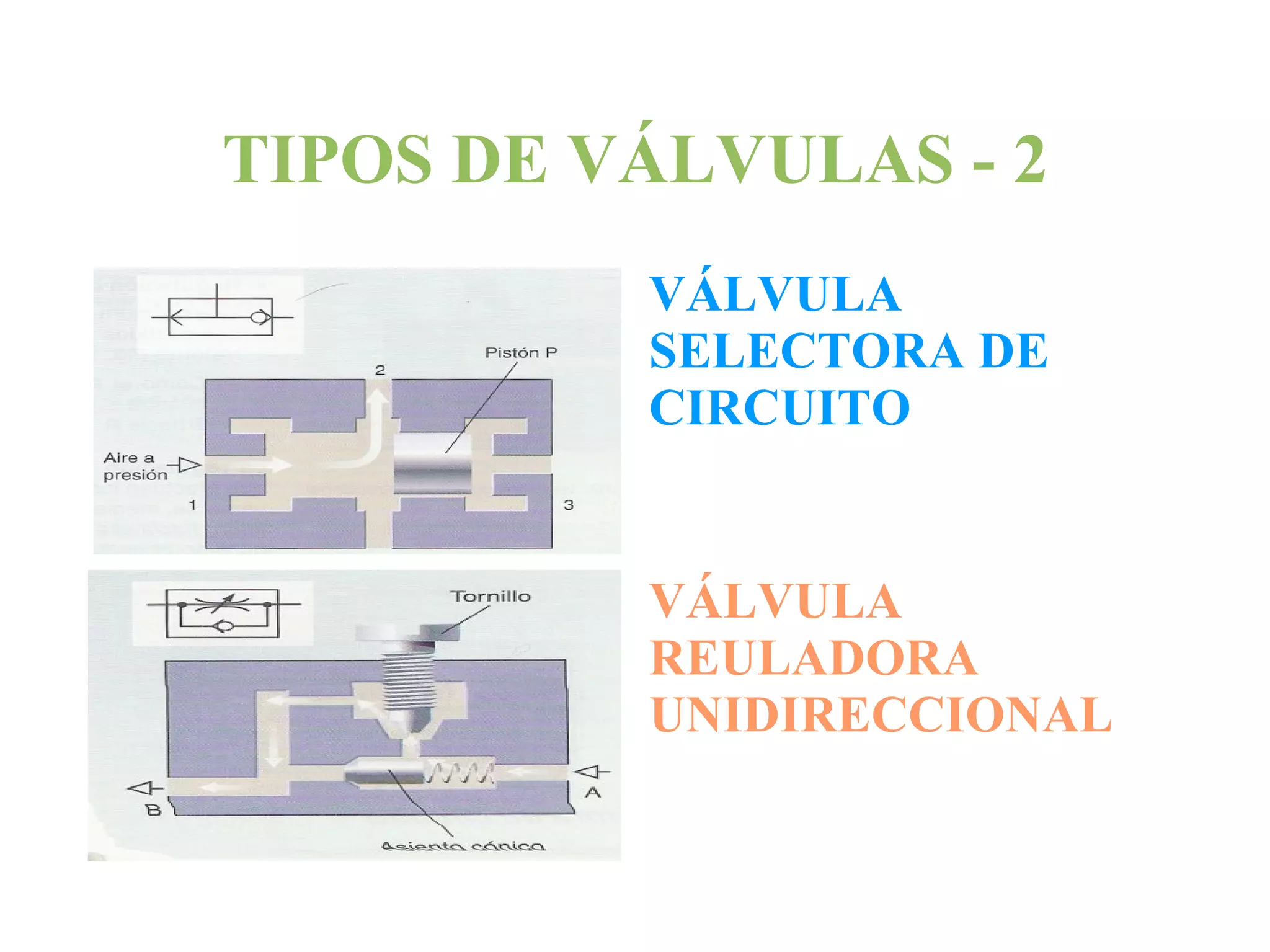

26. TIPOS DE VÁLVULAS - 2 VÁLVULA SELECTORA DE CIRCUITO

27. VÁLVULA REULADORA UNIDIRECCIONAL

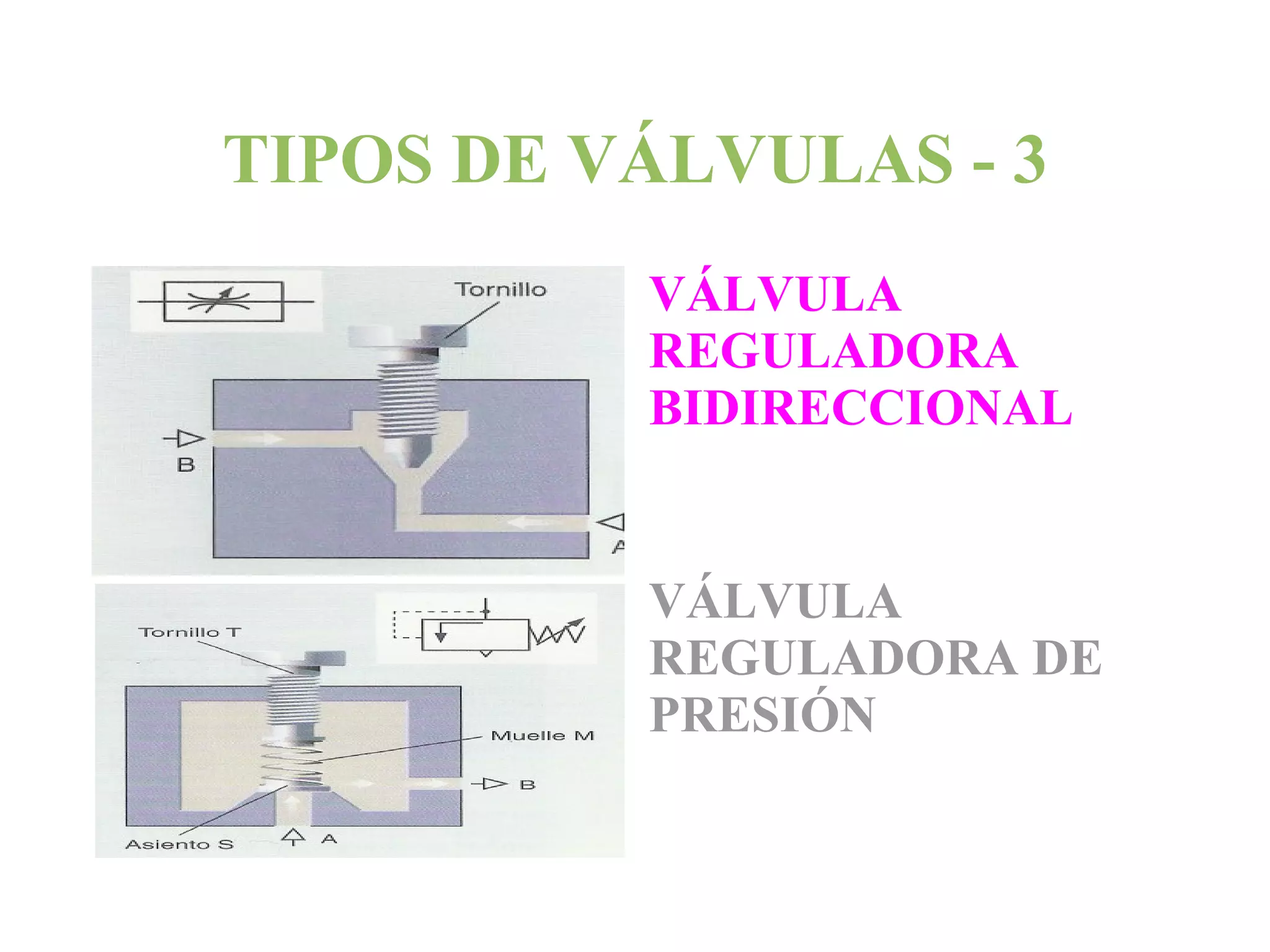

28. TIPOS DE VÁLVULAS - 3 VÁLVULA REGULADORA BIDIRECCIONAL

29. VÁLVULA REGULADORA DE PRESIÓN

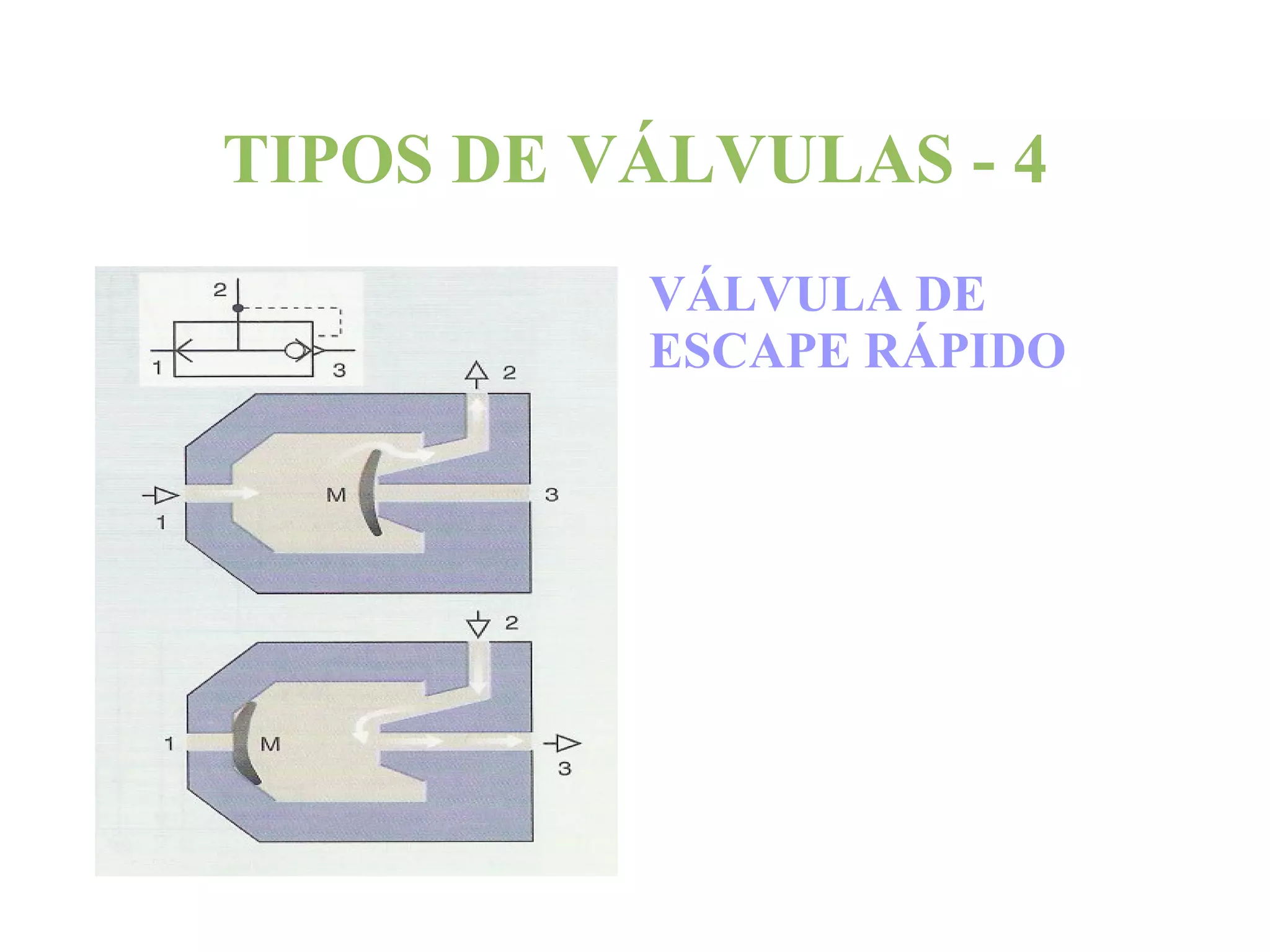

30. TIPOS DE VÁLVULAS - 4 VÁLVULA DE ESCAPE RÁPIDO

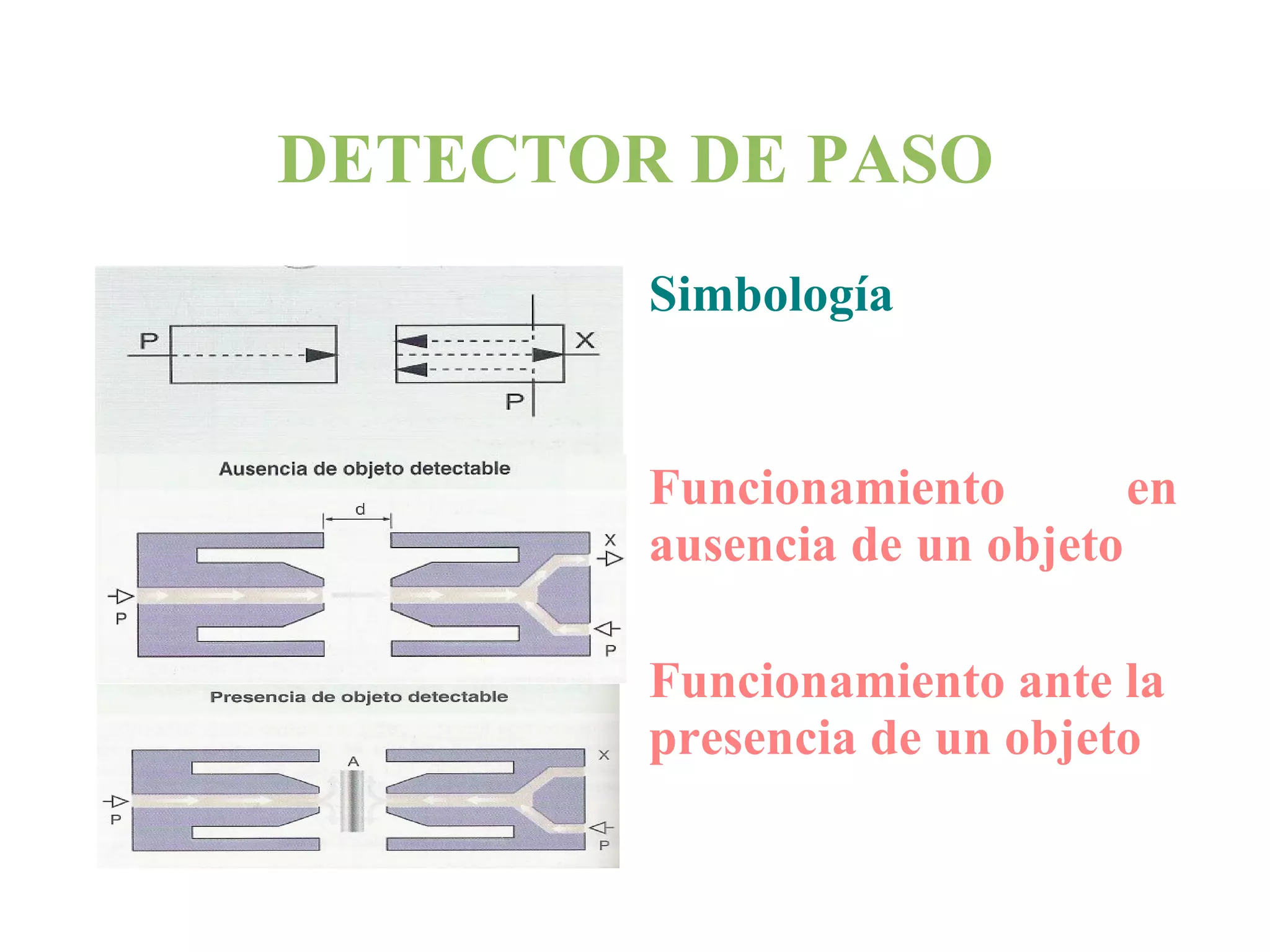

31. DETECTOR DE PASO Simbología

32. Funcionamiento en ausencia de un objeto

33. Funcionamiento ante la presencia de un objeto

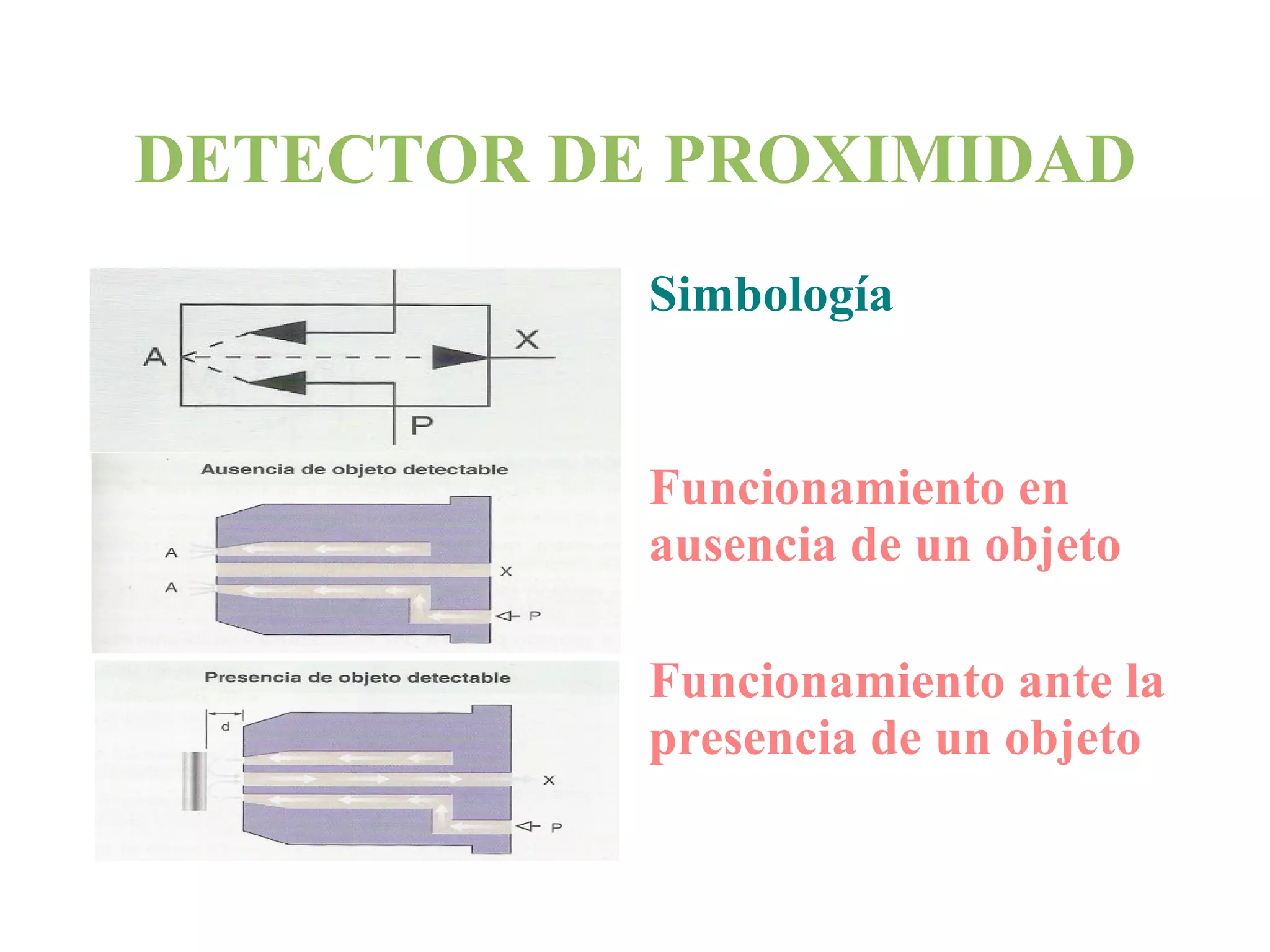

34. DETECTOR DE PROXIMIDAD Simbología

35. Funcionamiento en ausencia de un objeto

36. Funcionamiento ante la presencia de un objeto

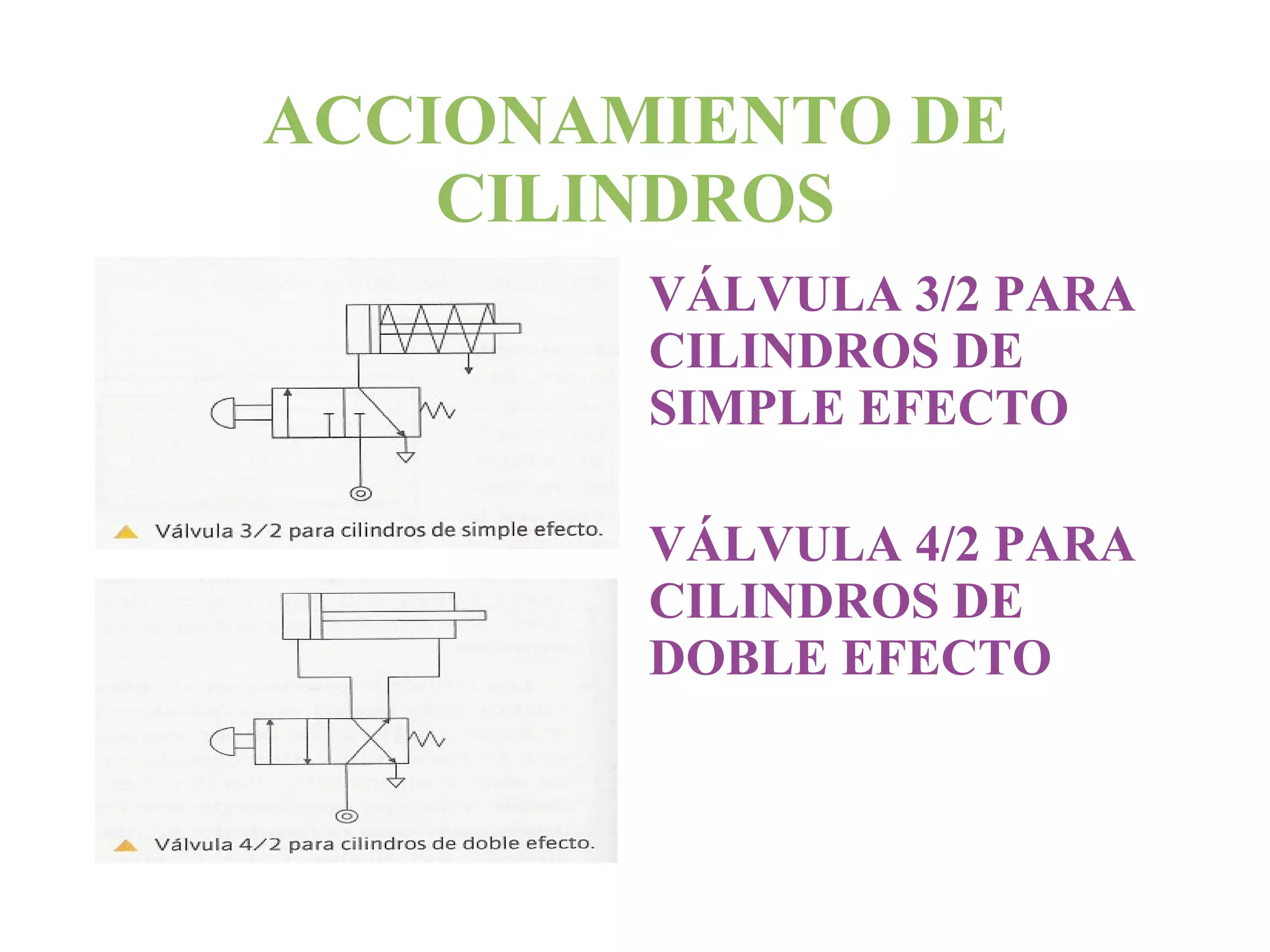

37. ACCIONAMIENTO DE CILINDROS VÁLVULA 3/2 PARA CILINDROS DE SIMPLE EFECTO

38. VÁLVULA 4/2 PARA CILINDROS DE DOBLE EFECTO

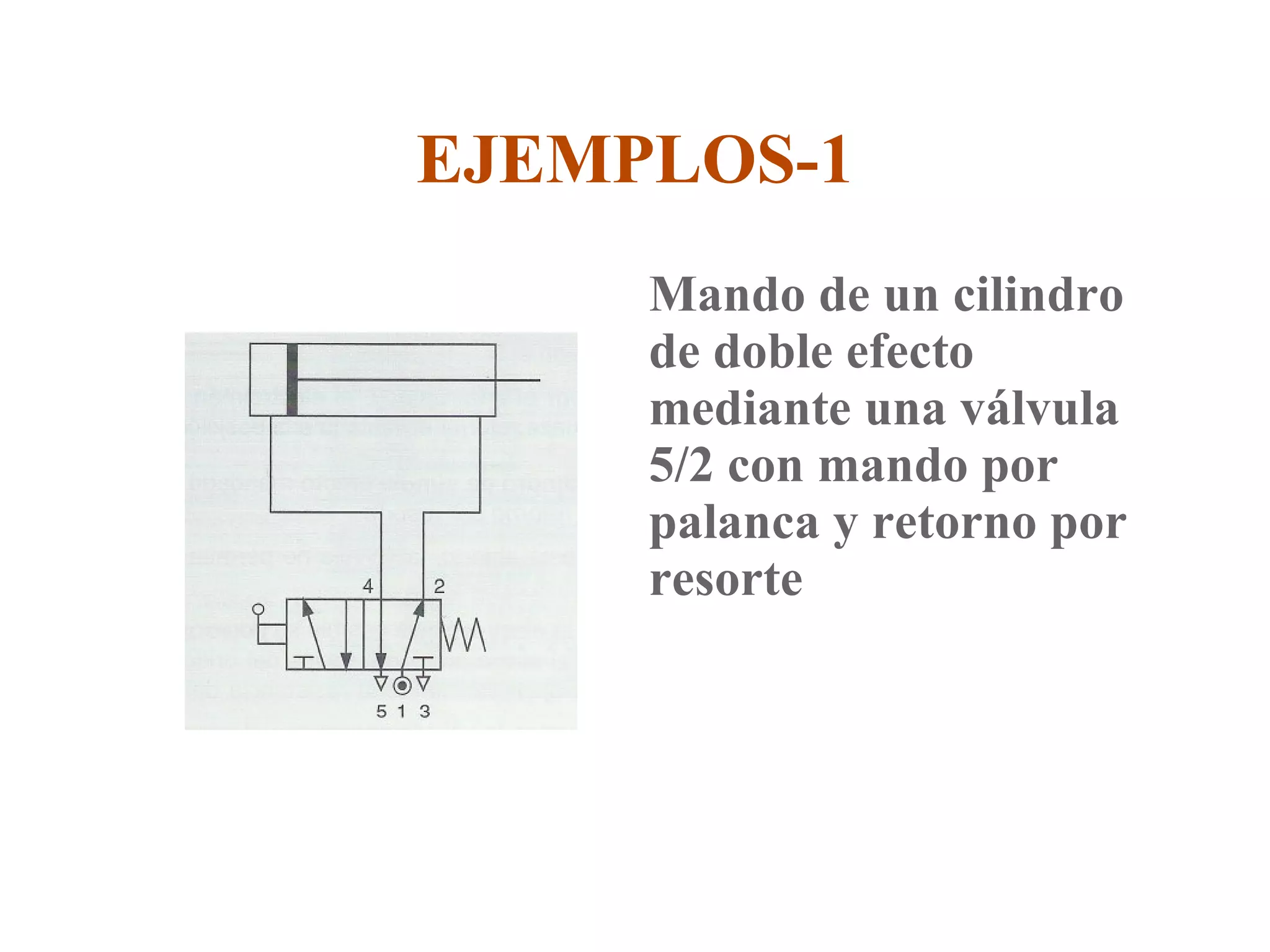

39. EJEMPLOS-1 Mando de un cilindro de doble efecto mediante una válvula 5/2 con mando por palanca y retorno por resorte

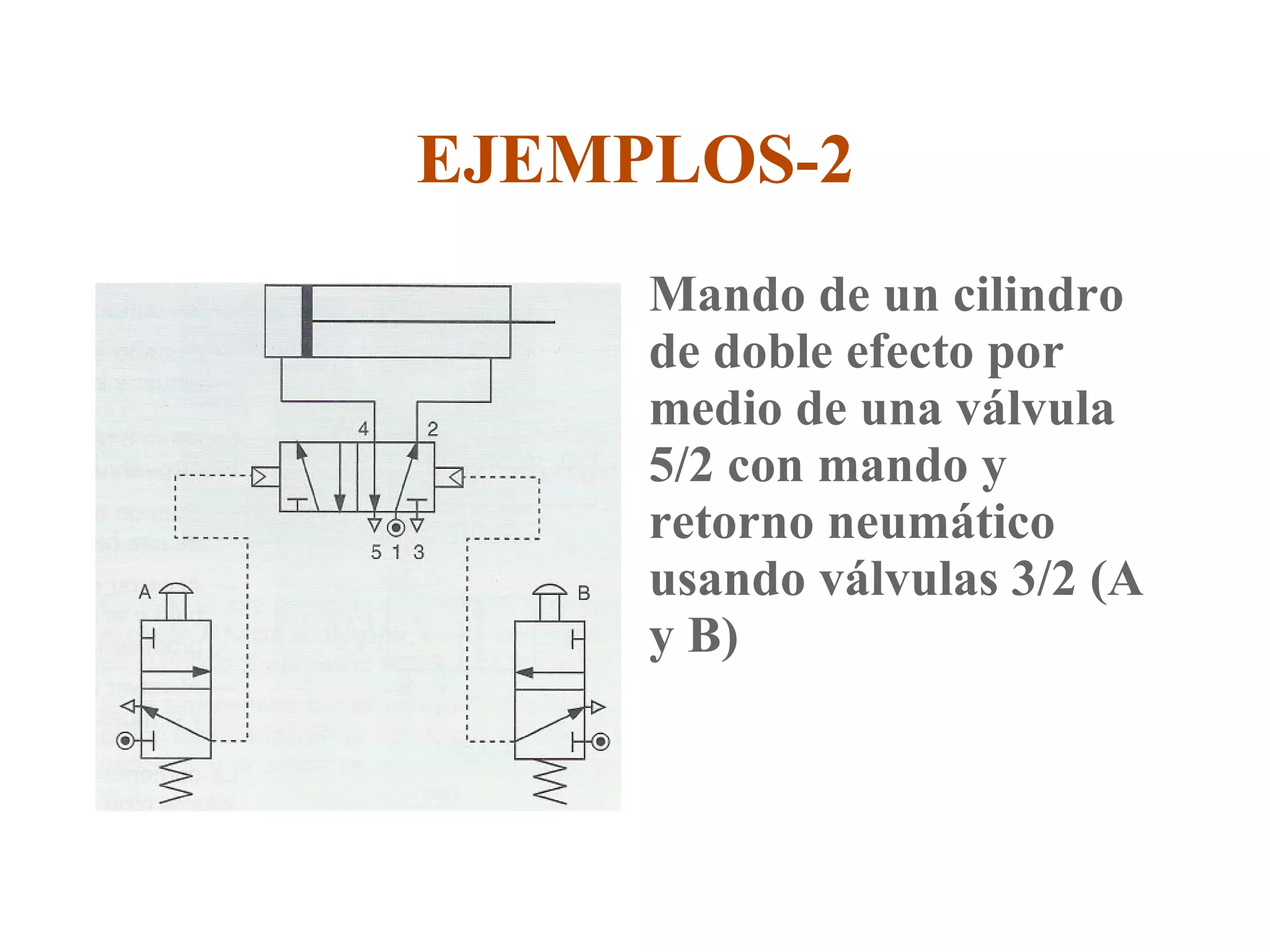

40. EJEMPLOS-2 Mando de un cilindro de doble efecto por medio de una válvula 5/2 con mando y retorno neumático usando válvulas 3/2 (A y B)

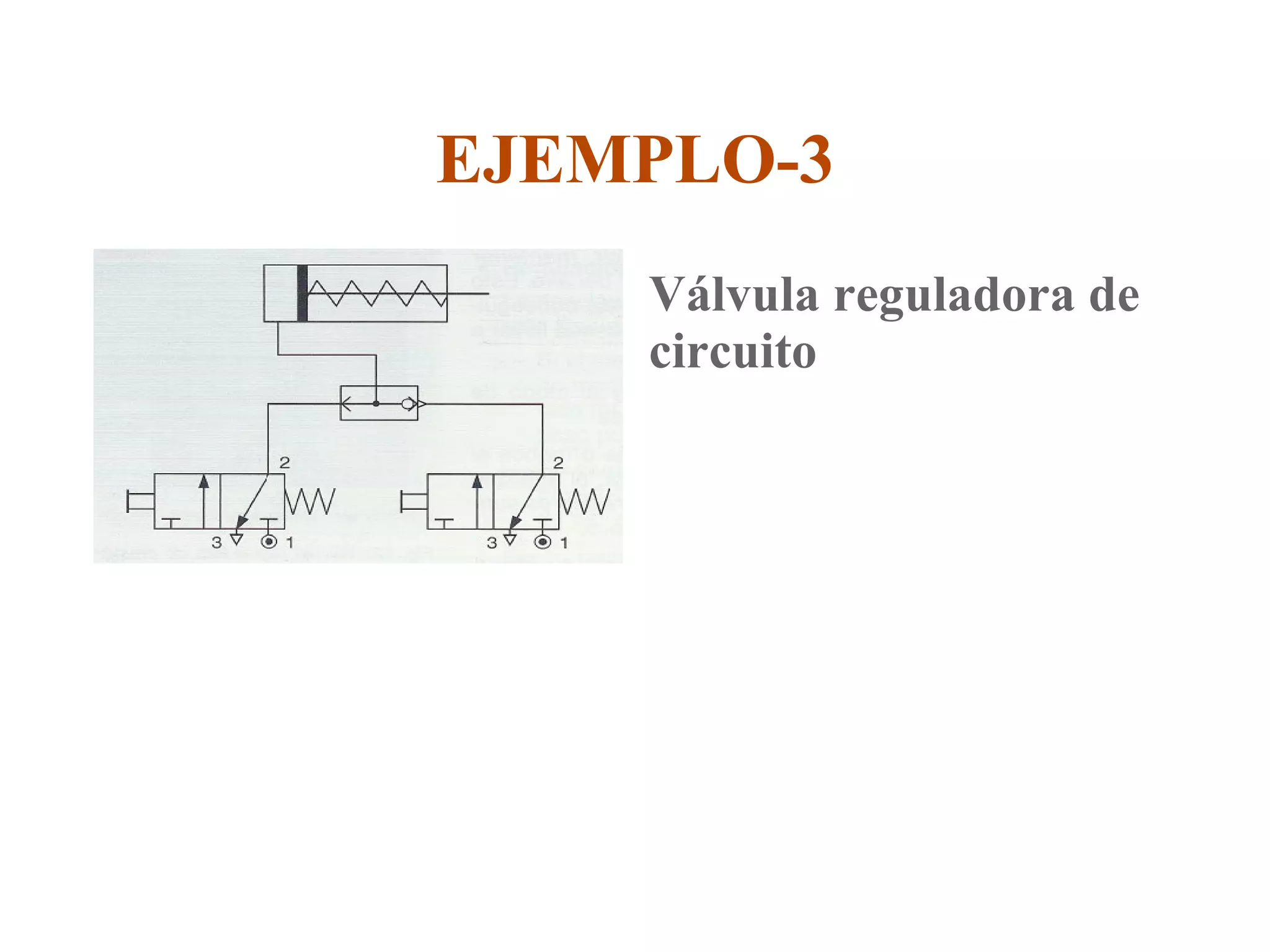

41. EJEMPLO-3 Válvula reguladora de circuito

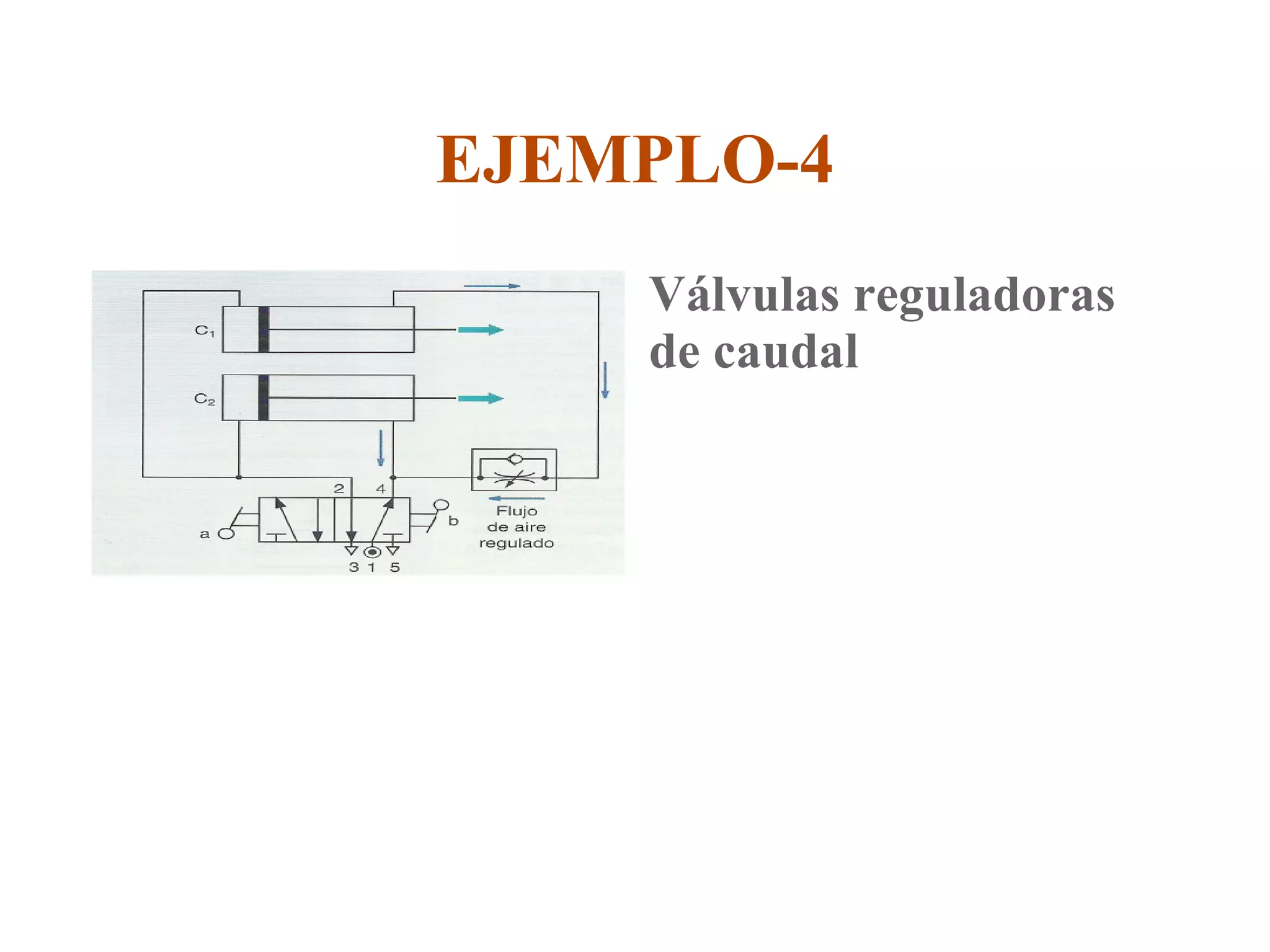

42. EJEMPLO-4 Válvulas reguladoras de caudal

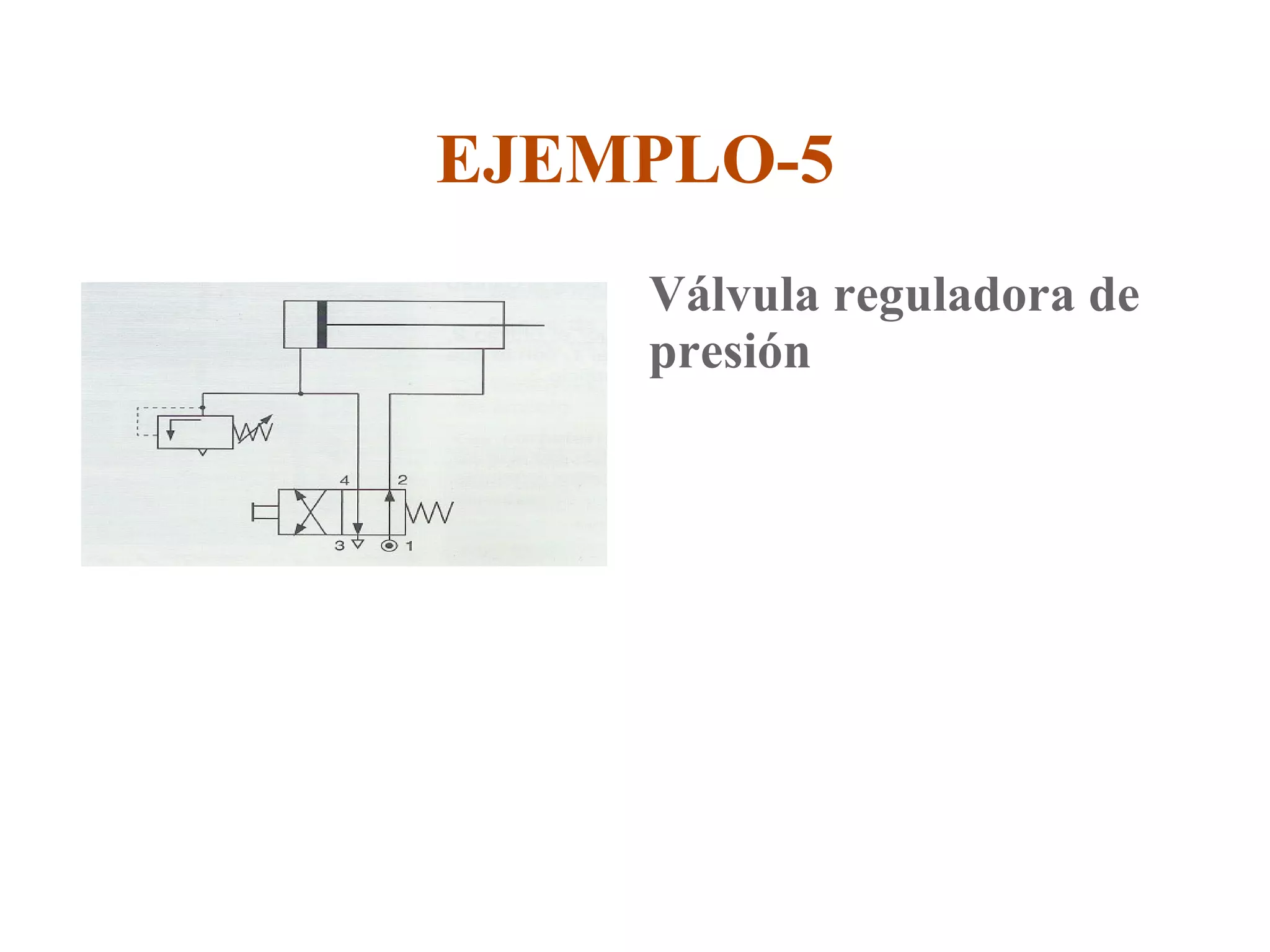

43. EJEMPLO-5 Válvula reguladora de presión

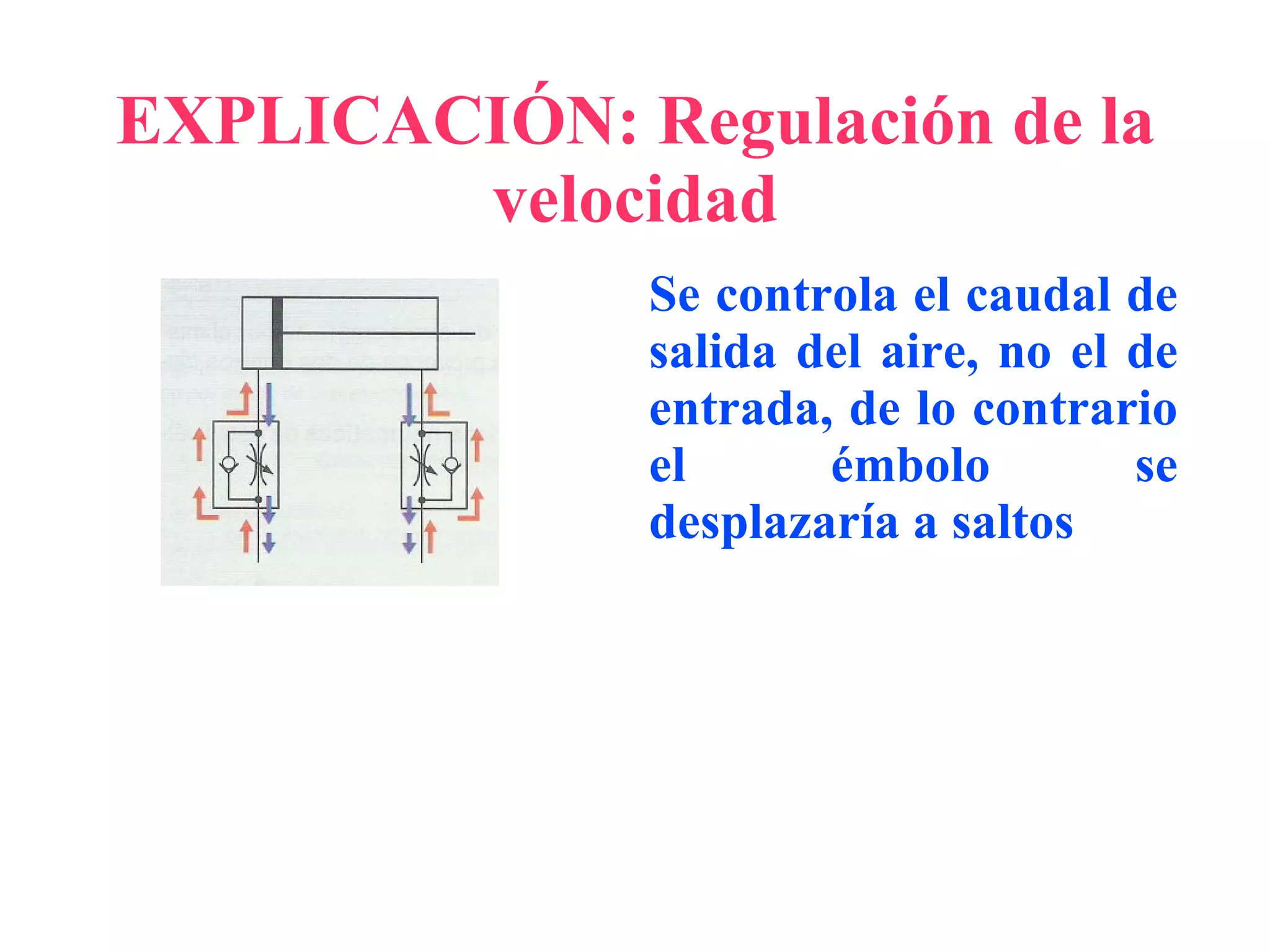

44. EXPLICACIÓN: Regulación de la velocidad Se controla el caudal de salida del aire, no el de entrada, de lo contrario el émbolo se desplazaría a saltos

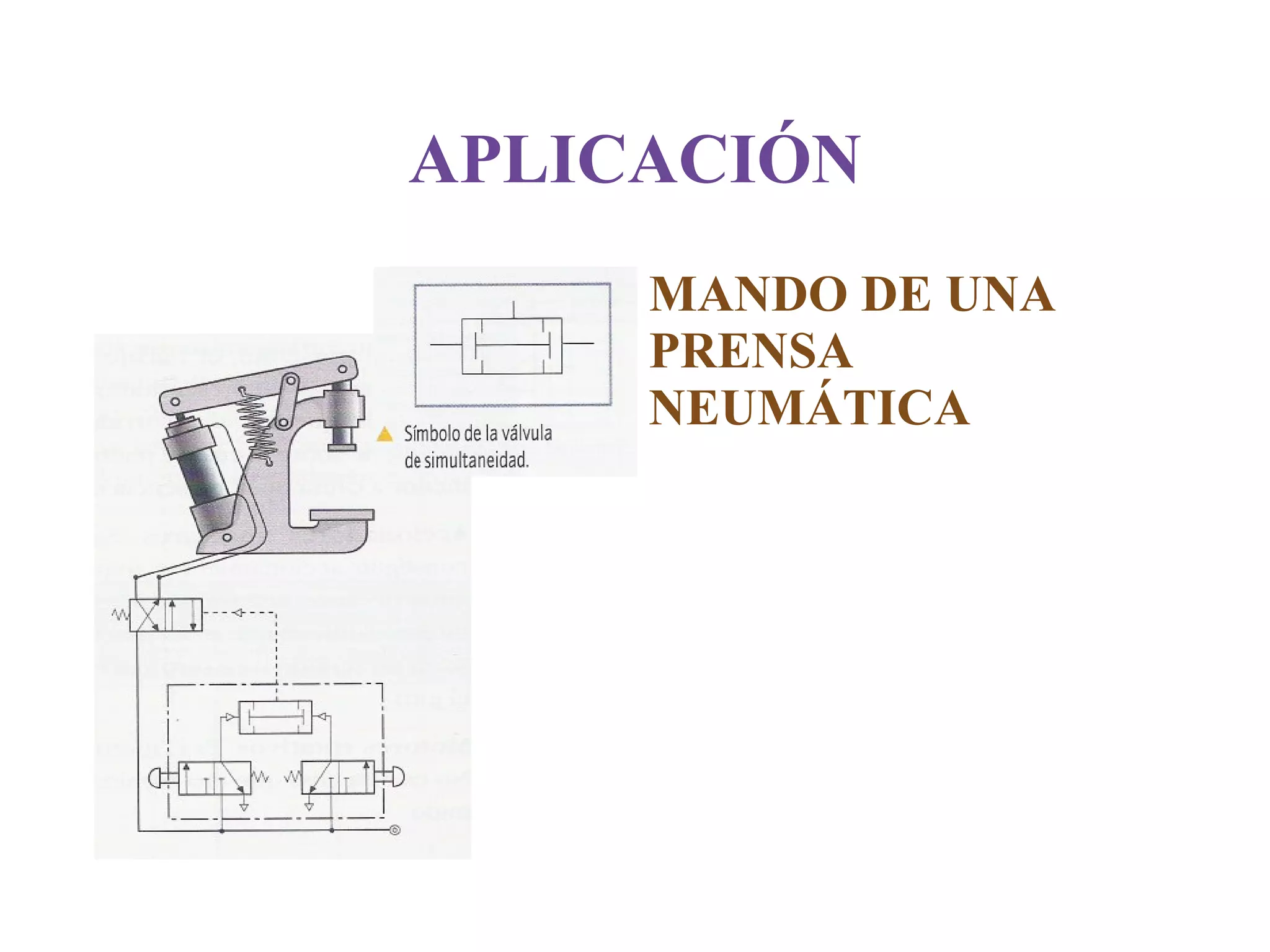

45. APLICACIÓN MANDO DE UNA PRENSA NEUMÁTICA

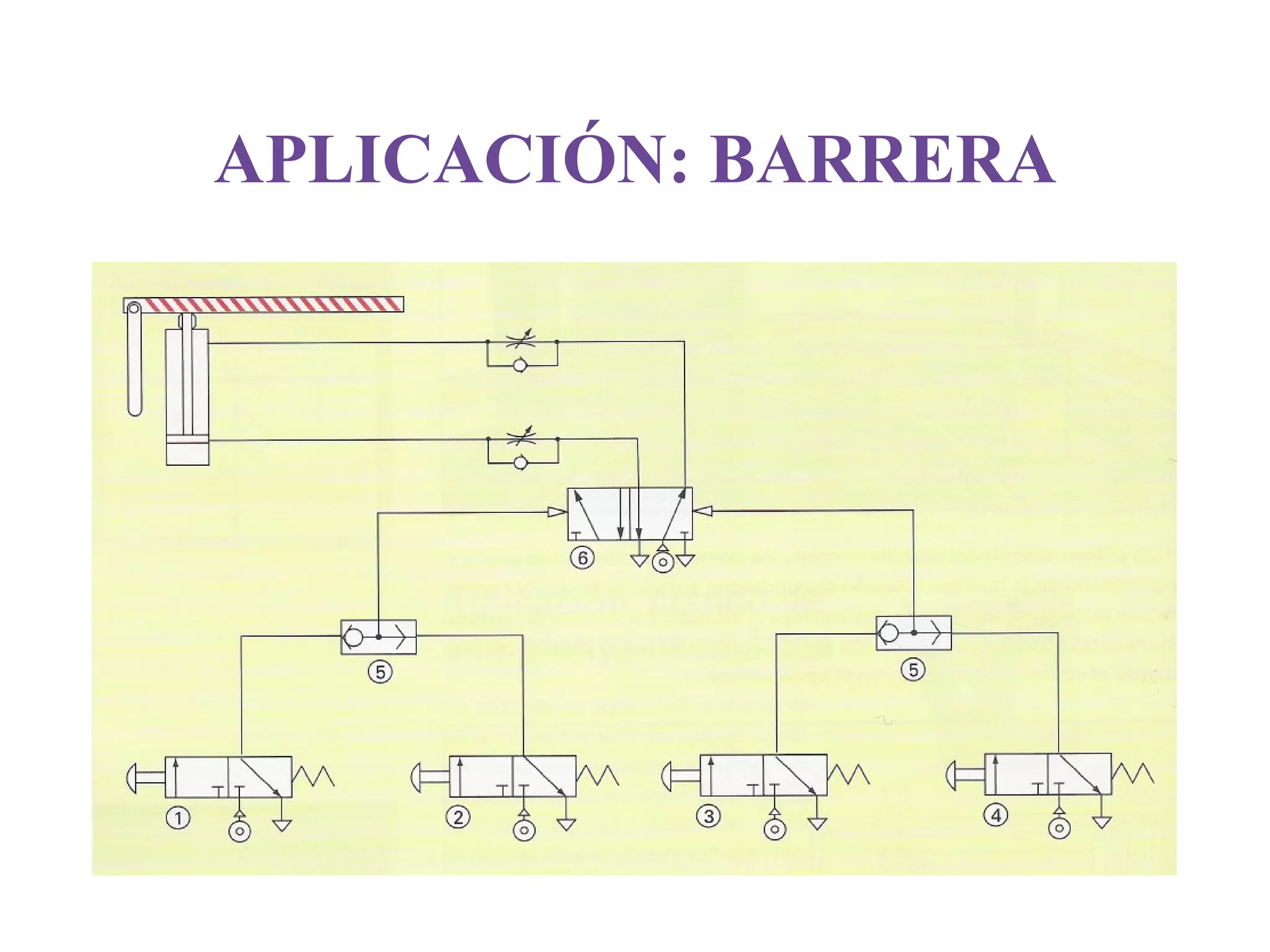

46. APLICACIÓN: BARRERA

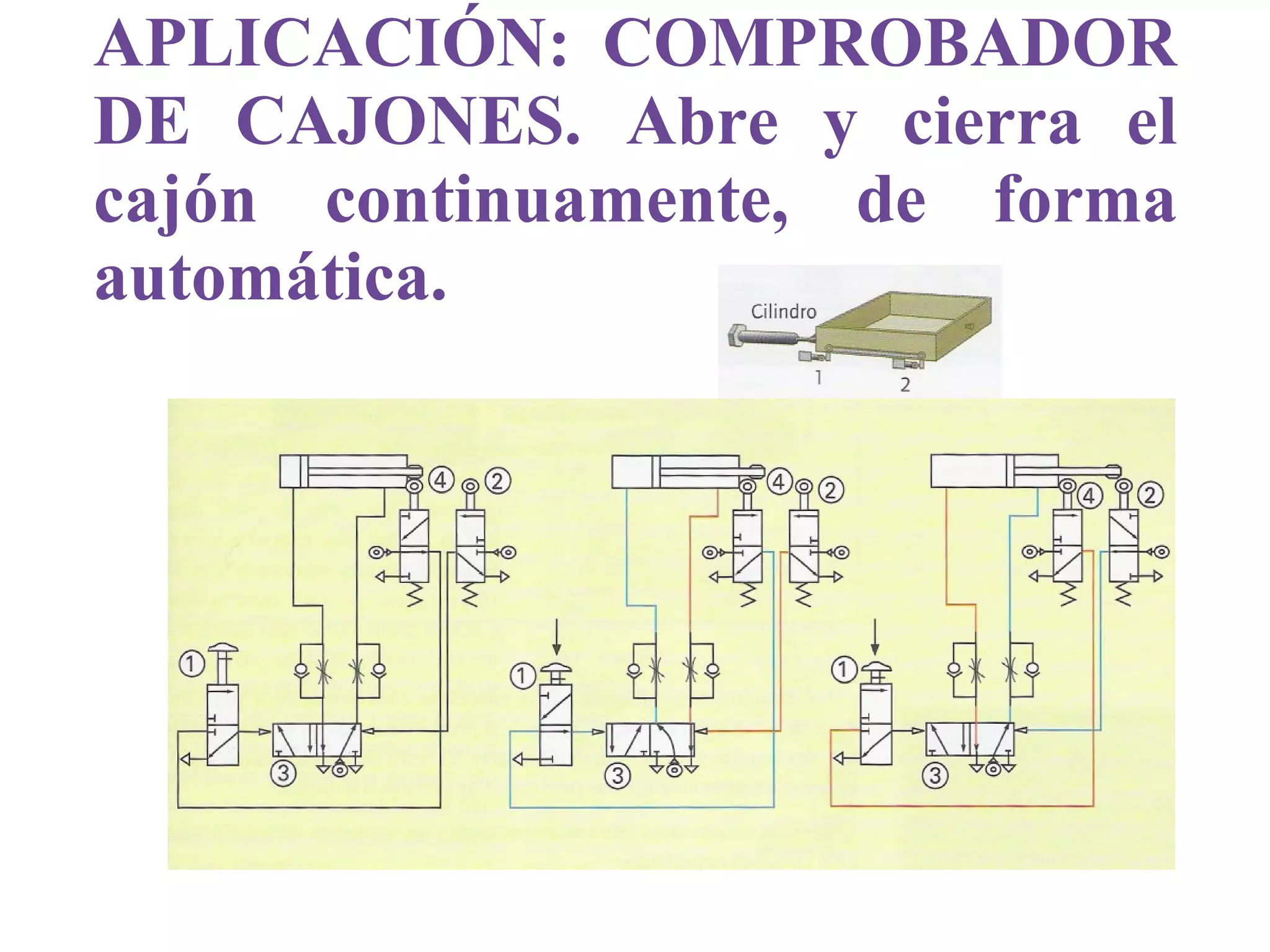

47. APLICACIÓN: COMPROBADOR DE CAJONES. Abre y cierra el cajón continuamente, de forma automática.

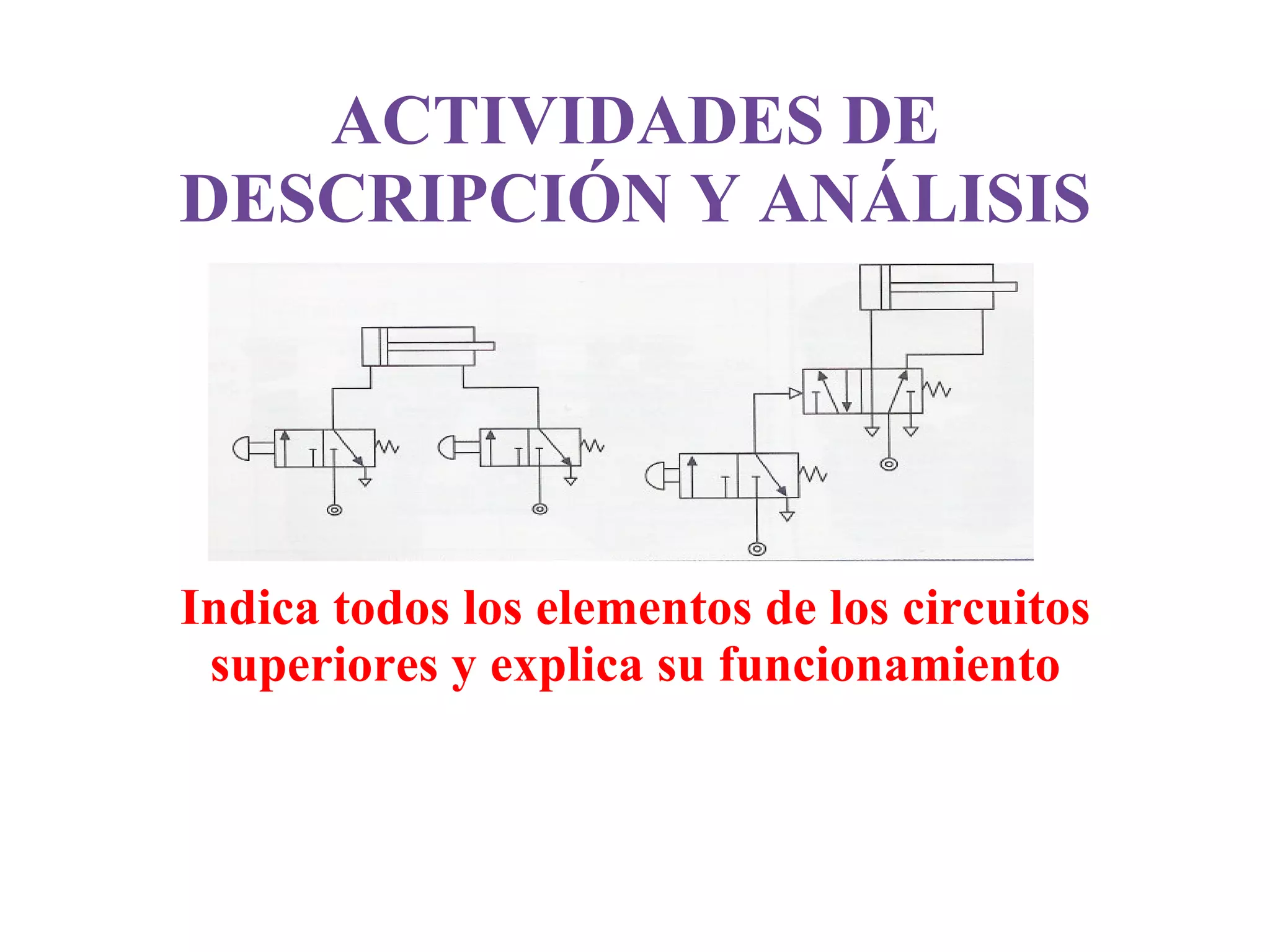

48. ACTIVIDADES DE DESCRIPCIÓN Y ANÁLISIS Indica todos los elementos de los circuitos superiores y explica su funcionamiento

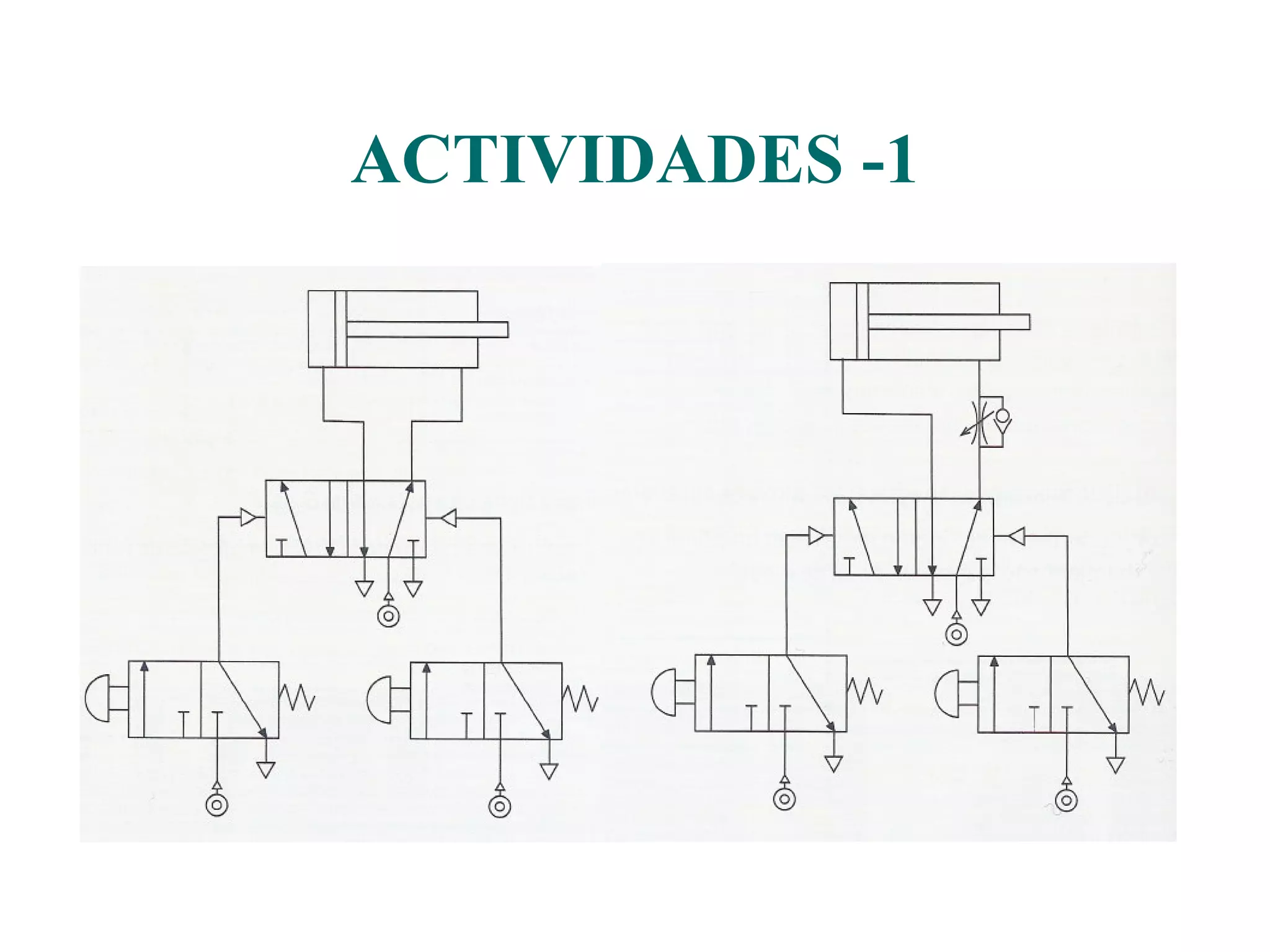

49. ACTIVIDADES -1

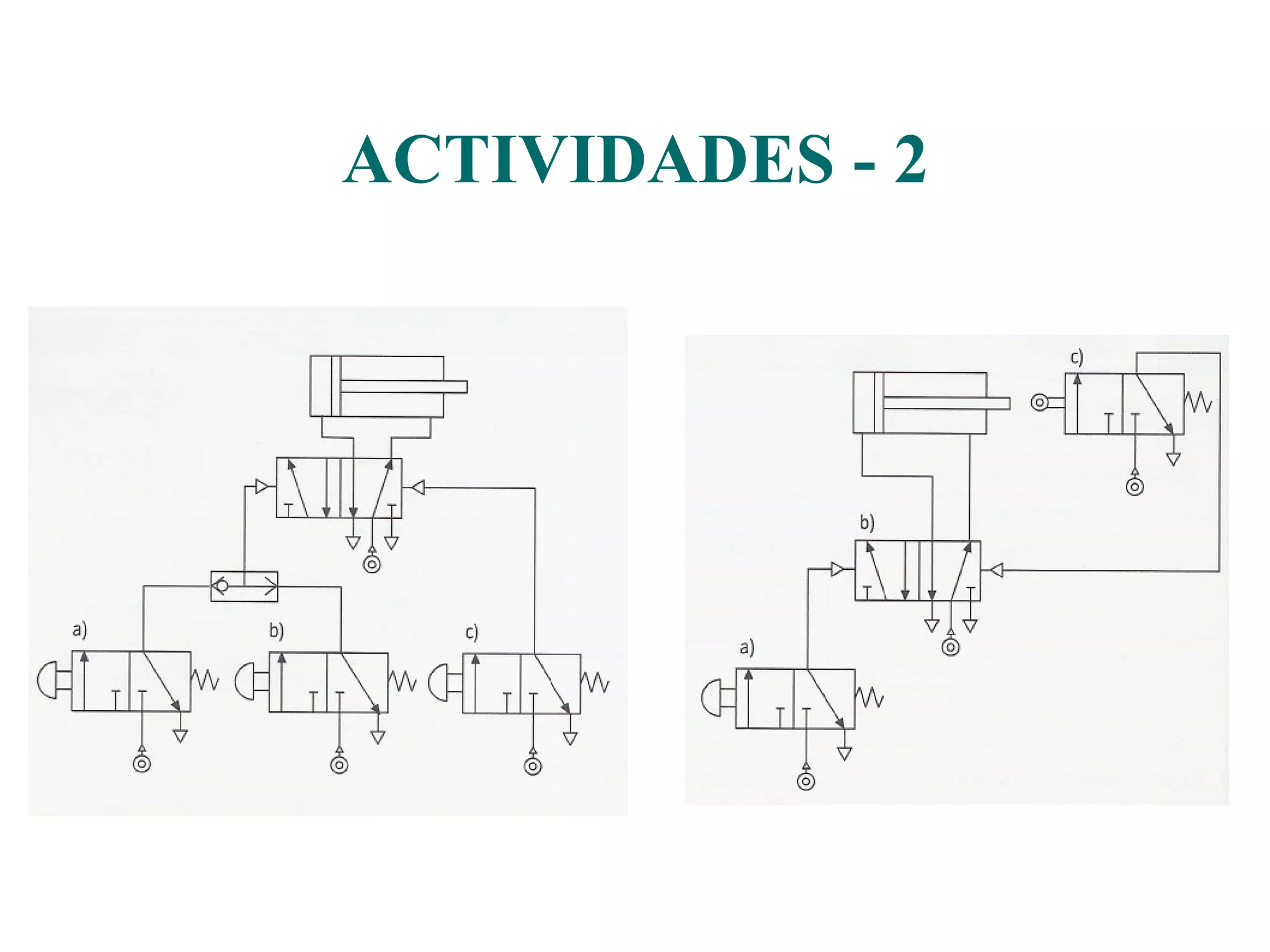

50. ACTIVIDADES - 2

51. NEUMÁTICA FIN
