Este documento describe cuatro operadores mecánicos básicos: la biela, la polea, el eje y el tornillo. La biela convierte el movimiento rotativo en lineal alternativo y viceversa. La polea se usa para cambiar la dirección de una fuerza o transmitir movimiento entre ejes. El eje guía el movimiento rotatorio de piezas como ruedas o engranajes. El tornillo se usa para fijar temporalmente piezas mediante roscado y puede desmontarse cuando sea necesario.

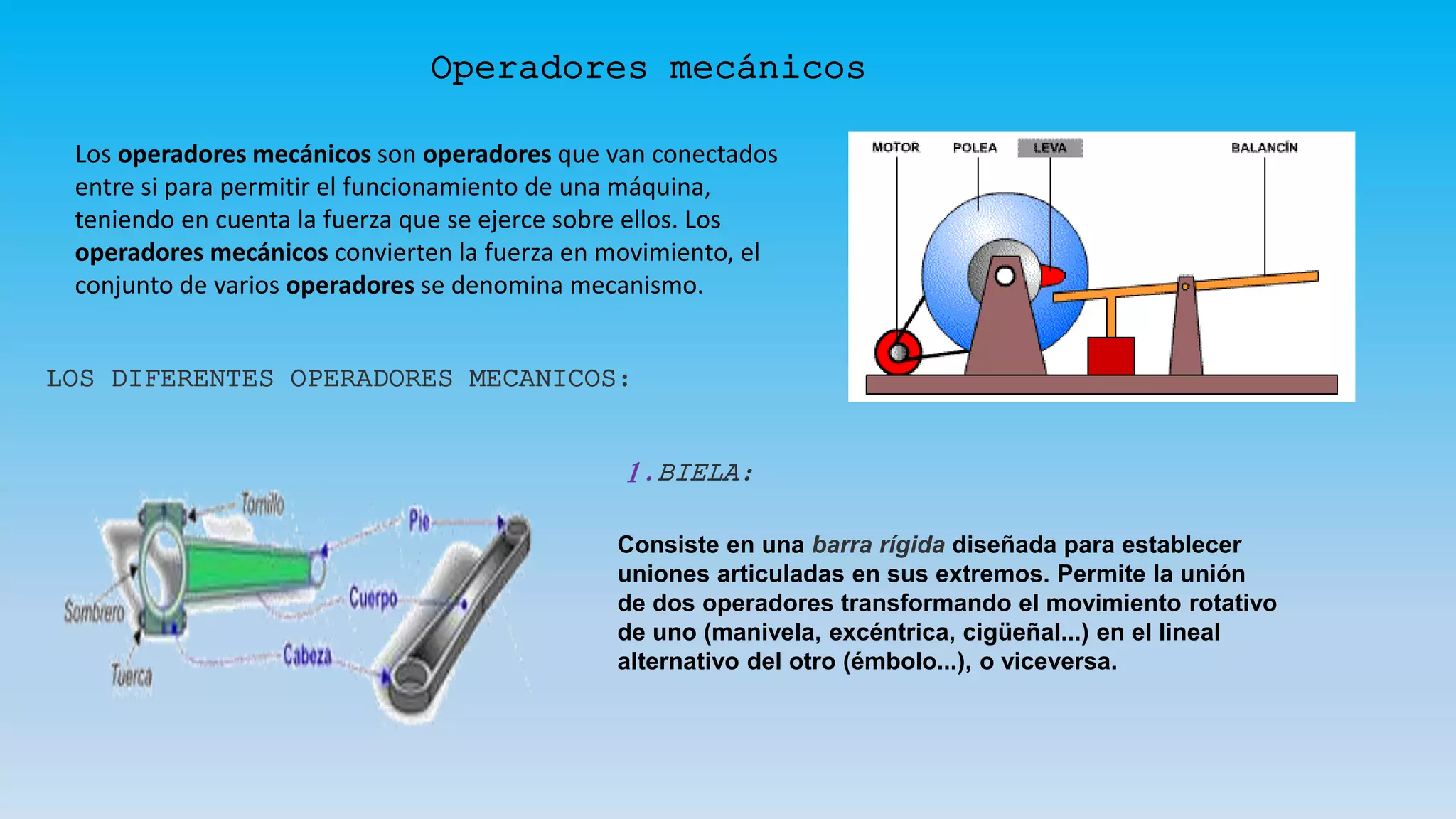

1. Los operadores mecánicos son operadores que van conectados
entre si para permitir el funcionamiento de una máquina,
teniendo en cuenta la fuerza que se ejerce sobre ellos. Los
operadores mecánicos convierten la fuerza en movimiento, el
conjunto de varios operadores se denomina mecanismo.
Operadores mecánicos
LOS DIFERENTES OPERADORES MECANICOS:
Consiste en una barra rígida diseñada para establecer
uniones articuladas en sus extremos. Permite la unión
de dos operadores transformando el movimiento rotativo
de uno (manivela, excéntrica, cigüeñal...) en el lineal
alternativo del otro (émbolo...), o viceversa.
1.BIELA:

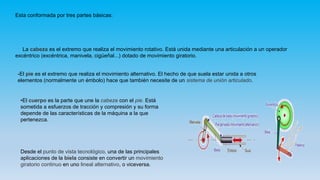

2. Esta conformada por tres partes básicas:
_
La cabeza es el extremo que realiza el movimiento rotativo. Está unida mediante una articulación a un operador
excéntrico (excéntrica, manivela, cigüeñal...) dotado de movimiento giratorio.
-El pie es el extremo que realiza el movimiento alternativo. El hecho de que suela estar unida a otros
elementos (normalmente un émbolo) hace que también necesite de un sistema de unión articulado.
•El cuerpo es la parte que une la cabeza con el pie. Está
sometida a esfuerzos de tracción y compresión y su forma
depende de las características de la máquina a la que
pertenezca.
Desde el punto de vista tecnológico, una de las principales
aplicaciones de la biela consiste en convertir un movimiento
giratorio continuo en uno lineal alternativo, o viceversa.

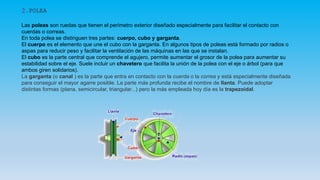

3. 2.POLEA
Las poleas son ruedas que tienen el perímetro exterior diseñado especialmente para facilitar el contacto con
cuerdas o correas.
En toda polea se distinguen tres partes: cuerpo, cubo y garganta.
El cuerpo es el elemento que une el cubo con la garganta. En algunos tipos de poleas está formado por radios o
aspas para reducir peso y facilitar la ventilación de las máquinas en las que se instalan.
El cubo es la parte central que comprende el agujero, permite aumentar el grosor de la polea para aumentar su
estabilidad sobre el eje. Suele incluir un chavetero que facilita la unión de la polea con el eje o árbol (para que
ambos giren solidarios).
La garganta (o canal ) es la parte que entra en contacto con la cuerda o la correa y está especialmente diseñada
para conseguir el mayor agarre posible. La parte más profunda recibe el nombre de llanta. Puede adoptar
distintas formas (plana, semicircular, triangular...) pero la más empleada hoy día es la trapezoidal.

4. Básicamente la polea se utiliza para dos fines: cambiar la dirección de una fuerza
mediante cuerdas o transmitir un movimiento giratorio de un eje a otro mediante
correas.

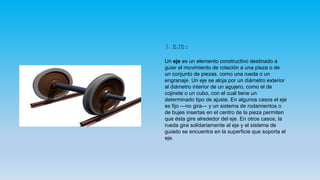

5. 3.EJE:
Un eje es un elemento constructivo destinado a
guiar el movimiento de rotación a una pieza o de
un conjunto de piezas, como una rueda o un
engranaje. Un eje se aloja por un diámetro exterior
al diámetro interior de un agujero, como el de
cojinete o un cubo, con el cual tiene un
determinado tipo de ajuste. En algunos casos el eje
es fijo —no gira— y un sistema de rodamientos o
de bujes insertas en el centro de la pieza permiten
que ésta gire alrededor del eje. En otros casos, la
rueda gira solidariamente al eje y el sistema de
guiado se encuentra en la superficie que soporta el
eje.

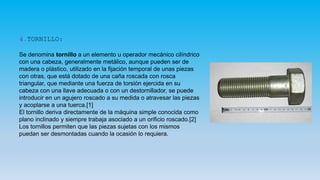

6. 4.TORNILLO:
Se denomina tornillo a un elemento u operador mecánico cilíndrico
con una cabeza, generalmente metálico, aunque pueden ser de
madera o plástico, utilizado en la fijación temporal de unas piezas
con otras, que está dotado de una caña roscada con rosca
triangular, que mediante una fuerza de torsión ejercida en su
cabeza con una llave adecuada o con un destornillador, se puede
introducir en un agujero roscado a su medida o atravesar las piezas
y acoplarse a una tuerca.[1]
El tornillo deriva directamente de la máquina simple conocida como
plano inclinado y siempre trabaja asociado a un orificio roscado.[2]
Los tornillos permiten que las piezas sujetas con los mismos
puedan ser desmontadas cuando la ocasión lo requiera.
