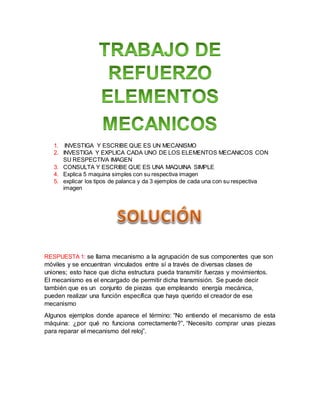

2. 1. INVESTIGA Y ESCRIBE QUE ES UN MECANISMO
2. INVESTIGA Y EXPLICA CADA UNO DE LOS ELEMENTOS MECANICOS CON
SU RESPECTIVA IMAGEN
3. CONSULTA Y ESCRIBE QUE ES UNA MAQUINA SIMPLE
4. Explica 5 maquina simples con su respectiva imagen
5. explicar los tipos de palanca y da 3 ejemplos de cada una con su respectiva
imagen
RESPUESTA 1: se llama mecanismo a la agrupación de sus componentes que son
móviles y se encuentran vinculados entre sí a través de diversas clases de
uniones; esto hace que dicha estructura pueda transmitir fuerzas y movimientos.
El mecanismo es el encargado de permitir dicha transmisión. Se puede decir
también que es un conjunto de piezas que empleando energía mecánica,
pueden realizar una función específica que haya querido el creador de ese
mecanismo
Algunos ejemplos donde aparece el término: “No entiendo el mecanismo de esta
máquina: ¿por qué no funciona correctamente?”, “Necesito comprar unas piezas
para reparar el mecanismo del reloj”.

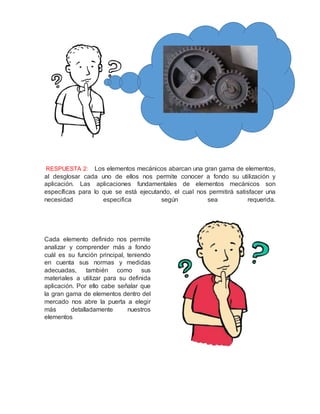

3. RESPUESTA 2: Los elementos mecánicos abarcan una gran gama de elementos,
al desglosar cada uno de ellos nos permite conocer a fondo su utilización y
aplicación. Las aplicaciones fundamentales de elementos mecánicos son
específicas para lo que se está ejecutando, el cual nos permitirá satisfacer una
necesidad especifica según sea requerida.
Cada elemento definido nos permite
analizar y comprender más a fondo
cuál es su función principal, teniendo
en cuenta sus normas y medidas
adecuadas, también como sus
materiales a utilizar para su definida
aplicación. Por ello cabe señalar que
la gran gama de elementos dentro del
mercado nos abre la puerta a elegir
más detalladamente nuestros
elementos

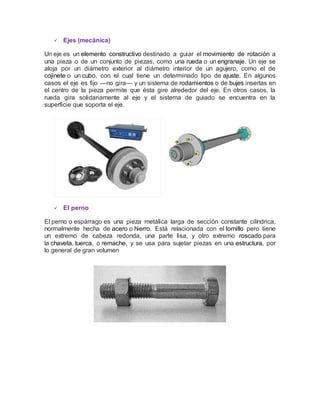

4. Ejes (mecánica)
Un eje es un elemento constructivo destinado a guiar el movimiento de rotación a
una pieza o de un conjunto de piezas, como una rueda o un engranaje. Un eje se
aloja por un diámetro exterior al diámetro interior de un agujero, como el de
cojinete o un cubo, con el cual tiene un determinado tipo de ajuste. En algunos
casos el eje es fijo —no gira— y un sistema de rodamientos o de bujes insertas en
el centro de la pieza permite que ésta gire alrededor del eje. En otros casos, la
rueda gira solidariamente al eje y el sistema de guiado se encuentra en la
superficie que soporta el eje.
El perno
El perno o espárrago es una pieza metálica larga de sección constante cilíndrica,
normalmente hecha de acero o hierro. Está relacionada con el tornillo pero tiene
un extremo de cabeza redonda, una parte lisa, y otro extremo roscado para
la chaveta, tuerca, o remache, y se usa para sujetar piezas en una estructura, por
lo general de gran volumen

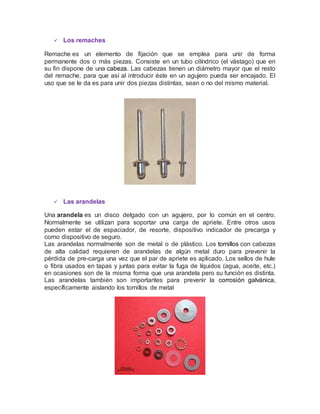

5. Los remaches
Remache es un elemento de fijación que se emplea para unir de forma
permanente dos o más piezas. Consiste en un tubo cilíndrico (el vástago) que en
su fin dispone de una cabeza. Las cabezas tienen un diámetro mayor que el resto
del remache, para que así al introducir éste en un agujero pueda ser encajado. El
uso que se le da es para unir dos piezas distintas, sean o no del mismo material.
Las arandelas
Una arandela es un disco delgado con un agujero, por lo común en el centro.
Normalmente se utilizan para soportar una carga de apriete. Entre otros usos
pueden estar el de espaciador, de resorte, dispositivo indicador de precarga y
como dispositivo de seguro.
Las arandelas normalmente son de metal o de plástico. Los tornillos con cabezas
de alta calidad requieren de arandelas de algún metal duro para prevenir la
pérdida de pre-carga una vez que el par de apriete es aplicado. Los sellos de hule
o fibra usados en tapas y juntas para evitar la fuga de líquidos (agua, aceite, etc.)
en ocasiones son de la misma forma que una arandela pero su función es distinta.
Las arandelas también son importantes para prevenir la corrosión galvánica,
específicamente aislando los tornillos de metal

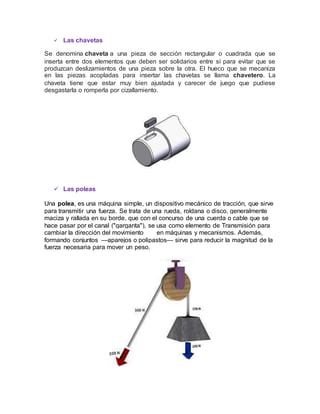

6. Las chavetas
Se denomina chaveta a una pieza de sección rectangular o cuadrada que se
inserta entre dos elementos que deben ser solidarios entre sí para evitar que se
produzcan deslizamientos de una pieza sobre la otra. El hueco que se mecaniza
en las piezas acopladas para insertar las chavetas se llama chavetero. La
chaveta tiene que estar muy bien ajustada y carecer de juego que pudiese
desgastarla o romperla por cizallamiento.
Las poleas
Una polea, es una máquina simple, un dispositivo mecánico de tracción, que sirve
para transmitir una fuerza. Se trata de una rueda, roldana o disco, generalmente
maciza y rallada en su borde, que con el concurso de una cuerda o cable que se
hace pasar por el canal ("garganta"), se usa como elemento de Transmisión para
cambiar la dirección del movimiento en máquinas y mecanismos. Además,
formando conjuntos —aparejos o polipastos— sirve para reducir la magnitud de la
fuerza necesaria para mover un peso.

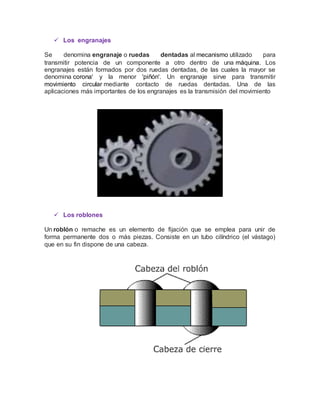

7. Los engranajes
Se denomina engranaje o ruedas dentadas al mecanismo utilizado para
transmitir potencia de un componente a otro dentro de una máquina. Los
engranajes están formados por dos ruedas dentadas, de las cuales la mayor se
denomina corona' y la menor 'piñón'. Un engranaje sirve para transmitir
movimiento circular mediante contacto de ruedas dentadas. Una de las
aplicaciones más importantes de los engranajes es la transmisión del movimiento
Los roblones
Un roblón o remache es un elemento de fijación que se emplea para unir de
forma permanente dos o más piezas. Consiste en un tubo cilíndrico (el vástago)
que en su fin dispone de una cabeza.

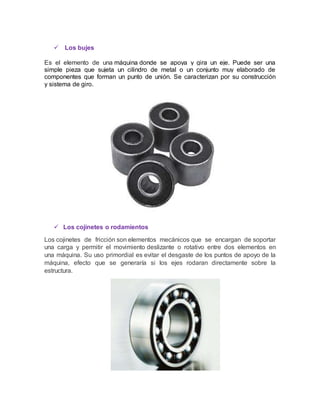

8. Los bujes
Es el elemento de una máquina donde se apoya y gira un eje. Puede ser una
simple pieza que sujeta un cilindro de metal o un conjunto muy elaborado de
componentes que forman un punto de unión. Se caracterizan por su construcción
y sistema de giro.
Los cojinetes o rodamientos
Los cojinetes de fricción son elementos mecánicos que se encargan de soportar
una carga y permitir el movimiento deslizante o rotativo entre dos elementos en
una máquina. Su uso primordial es evitar el desgaste de los puntos de apoyo de la
máquina, efecto que se generaría si los ejes rodaran directamente sobre la
estructura.

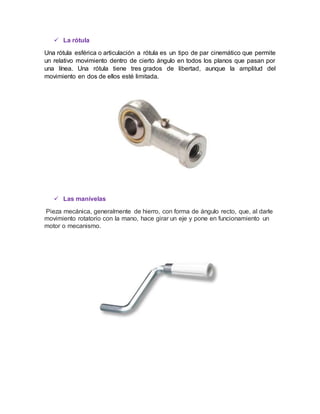

9. La rótula
Una rótula esférica o articulación a rótula es un tipo de par cinemático que permite
un relativo movimiento dentro de cierto ángulo en todos los planos que pasan por
una línea. Una rótula tiene tres grados de libertad, aunque la amplitud del
movimiento en dos de ellos esté limitada.
Las manivelas
Pieza mecánica, generalmente de hierro, con forma de ángulo recto, que, al darle
movimiento rotatorio con la mano, hace girar un eje y pone en funcionamiento un
motor o mecanismo.

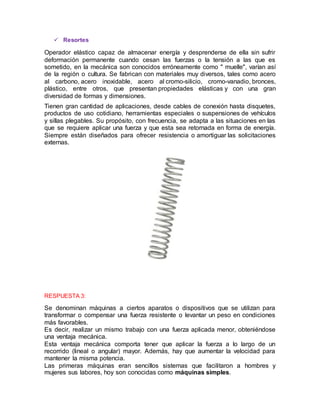

10. Resortes
Operador elástico capaz de almacenar energía y desprenderse de ella sin sufrir
deformación permanente cuando cesan las fuerzas o la tensión a las que es
sometido, en la mecánica son conocidos erróneamente como " muelle", varían así
de la región o cultura. Se fabrican con materiales muy diversos, tales como acero
al carbono, acero inoxidable, acero al cromo-silicio, cromo-vanadio, bronces,
plástico, entre otros, que presentan propiedades elásticas y con una gran
diversidad de formas y dimensiones.
Tienen gran cantidad de aplicaciones, desde cables de conexión hasta disquetes,
productos de uso cotidiano, herramientas especiales o suspensiones de vehículos
y sillas plegables. Su propósito, con frecuencia, se adapta a las situaciones en las
que se requiere aplicar una fuerza y que esta sea retornada en forma de energía.
Siempre están diseñados para ofrecer resistencia o amortiguar las solicitaciones
externas.
RESPUESTA 3:
Se denominan máquinas a ciertos aparatos o dispositivos que se utilizan para
transformar o compensar una fuerza resistente o levantar un peso en condiciones
más favorables.
Es decir, realizar un mismo trabajo con una fuerza aplicada menor, obteniéndose
una ventaja mecánica.
Esta ventaja mecánica comporta tener que aplicar la fuerza a lo largo de un
recorrido (lineal o angular) mayor. Además, hay que aumentar la velocidad para
mantener la misma potencia.
Las primeras máquinas eran sencillos sistemas que facilitaron a hombres y
mujeres sus labores, hoy son conocidas como máquinas simples.
11. La rueda, la palanca, la polea simple, el tornillo, el plano inclinado, el polipasto,
el torno y la cuña son algunas máquinas simples. La palanca y el plano inclinado
son las más simples de todas ellas.
En general, las maquinas simples son usadas para multiplicar la fuerza o cambiar
su dirección, para que el trabajo resulte más sencillo, conveniente y seguro.
RESPUESTA 4:
Palanca
Una palanca es, en general, una barra rígida que puede girar alrededor de un
punto fijo llamado punto de apoyo o fulcro.
Conocida máquina simple: la palanca
La fuerza que se aplica se suele denominar fuerza motriz o potencia y la fuerza
que se vence se denomina fuerza resistente, carga o simplemente resistencia.

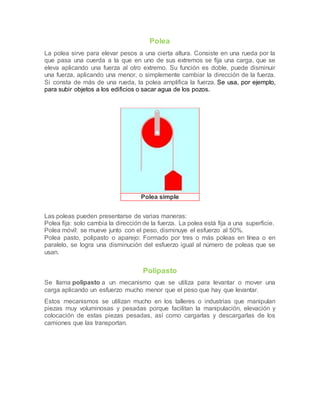

12. Polea
La polea sirve para elevar pesos a una cierta altura. Consiste en una rueda por la
que pasa una cuerda a la que en uno de sus extremos se fija una carga, que se
eleva aplicando una fuerza al otro extremo. Su función es doble, puede disminuir
una fuerza, aplicando una menor, o simplemente cambiar la dirección de la fuerza.
Si consta de más de una rueda, la polea amplifica la fuerza. Se usa, por ejemplo,
para subir objetos a los edificios o sacar agua de los pozos.
Polea simple
Las poleas pueden presentarse de varias maneras:
Polea fija: solo cambia la dirección de la fuerza. La polea está fija a una superficie.
Polea móvil: se mueve junto con el peso, disminuye el esfuerzo al 50%.
Polea pasto, polipasto o aparejo: Formado por tres o más poleas en línea o en
paralelo, se logra una disminución del esfuerzo igual al número de poleas que se
usan.
Polipasto
Se llama polipasto a un mecanismo que se utiliza para levantar o mover una
carga aplicando un esfuerzo mucho menor que el peso que hay que levantar.
Estos mecanismos se utilizan mucho en los talleres o industrias que manipulan
piezas muy voluminosas y pesadas porque facilitan la manipulación, elevación y
colocación de estas piezas pesadas, así como cargarlas y descargarlas de los
camiones que las transportan.

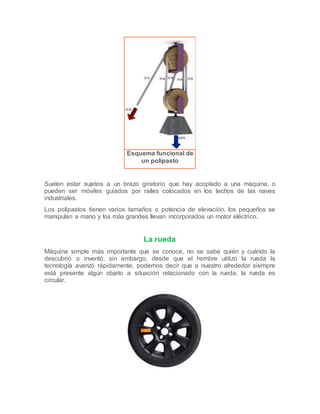

13. Esquema funcional de
un polipasto
Suelen estar sujetos a un brazo giratorio que hay acoplado a una máquina, o
pueden ser móviles guiados por raíles colocados en los techos de las naves
industriales.
Los polipastos tienen varios tamaños o potencia de elevación, los pequeños se
manipulan a mano y los más grandes llevan incorporados un motor eléctrico.
La rueda
Máquina simple más importante que se conoce, no se sabe quién y cuándo la
descubrió o inventó; sin embargo, desde que el hombre utilizó la rueda la
tecnología avanzó rápidamente, podemos decir que a nuestro alrededor siempre
está presente algún objeto a situación relacionado con la rueda, la rueda es
circular.

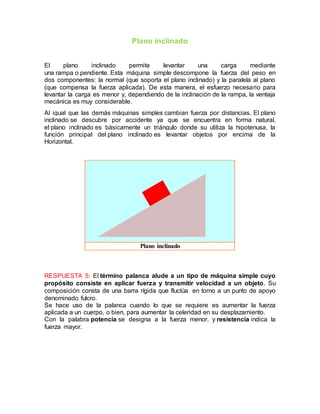

14. Plano inclinado
El plano inclinado permite levantar una carga mediante
una rampa o pendiente. Esta máquina simple descompone la fuerza del peso en
dos componentes: la normal (que soporta el plano inclinado) y la paralela al plano
(que compensa la fuerza aplicada). De esta manera, el esfuerzo necesario para
levantar la carga es menor y, dependiendo de la inclinación de la rampa, la ventaja
mecánica es muy considerable.
Al igual que las demás máquinas simples cambian fuerza por distancias. El plano
inclinado se descubre por accidente ya que se encuentra en forma natural,
el plano inclinado es básicamente un triángulo donde su utiliza la hipotenusa, la
función principal del plano inclinado es levantar objetos por encima de la
Horizontal.
Plano inclinado
RESPUESTA 5: El término palanca alude a un tipo de máquina simple cuyo
propósito consiste en aplicar fuerza y transmitir velocidad a un objeto. Su
composición consta de una barra rígida que fluctúa en torno a un punto de apoyo
denominado fulcro.
Se hace uso de la palanca cuando lo que se requiere es aumentar la fuerza
aplicada a un cuerpo, o bien, para aumentar la celeridad en su desplazamiento.
Con la palabra potencia se designa a la fuerza menor, y resistencia indica la
fuerza mayor.

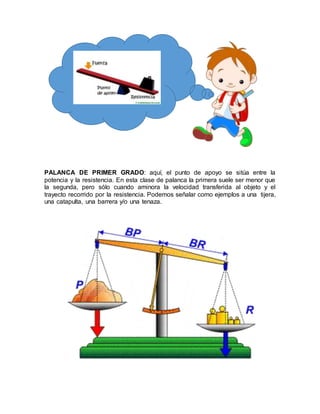

15. PALANCA DE PRIMER GRADO: aquí, el punto de apoyo se sitúa entre la
potencia y la resistencia. En esta clase de palanca la primera suele ser menor que
la segunda, pero sólo cuando aminora la velocidad transferida al objeto y el
trayecto recorrido por la resistencia. Podemos señalar como ejemplos a una tijera,
una catapulta, una barrera y/o una tenaza.

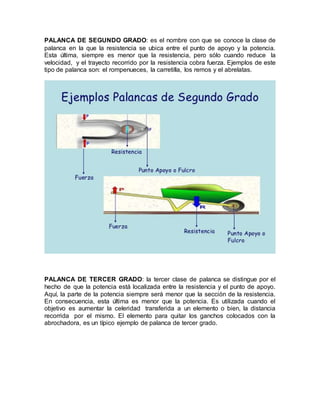

16. PALANCA DE SEGUNDO GRADO: es el nombre con que se conoce la clase de
palanca en la que la resistencia se ubica entre el punto de apoyo y la potencia.
Esta última, siempre es menor que la resistencia, pero sólo cuando reduce la
velocidad, y el trayecto recorrido por la resistencia cobra fuerza. Ejemplos de este
tipo de palanca son: el rompenueces, la carretilla, los remos y el abrelatas.

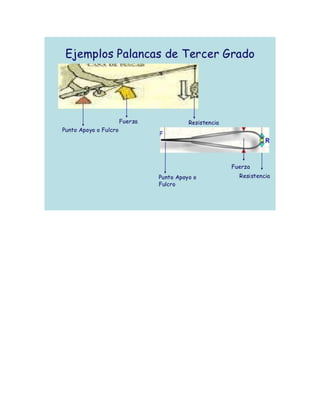

PALANCA DE TERCER GRADO: la tercer clase de palanca se distingue por el
hecho de que la potencia está localizada entre la resistencia y el punto de apoyo.
Aquí, la parte de la potencia siempre será menor que la sección de la resistencia.
En consecuencia, esta última es menor que la potencia. Es utilizada cuando el
objetivo es aumentar la celeridad transferida a un elemento o bien, la distancia
recorrida por el mismo. El elemento para quitar los ganchos colocados con la
abrochadora, es un típico ejemplo de palanca de tercer grado.
