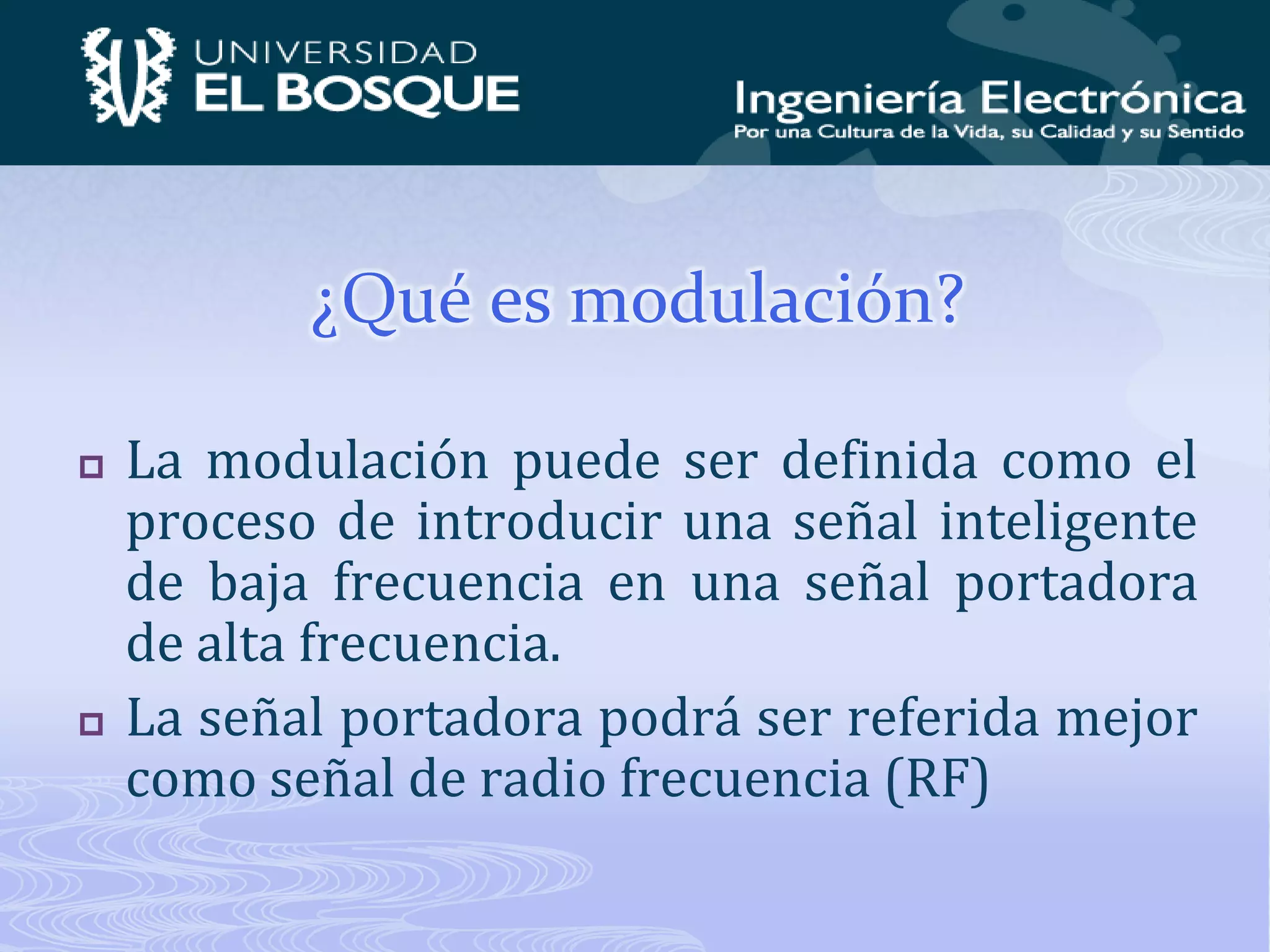

¿Qué es modulación?La modulación puede ser definida como el proceso de introducir una señal inteligente de baja frecuencia en una señal portadora de alta frecuencia.La señal portadora podrá ser referida mejor como señal de radio frecuencia (RF)

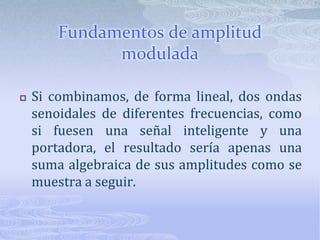

Fundamentos de amplitud moduladaSi combinamos, de forma lineal, dos ondas senoidales de diferentes frecuencias, como si fuesen una señal inteligente y una portadora, el resultado sería apenas una suma algebraica de sus amplitudes como se muestra a seguir.

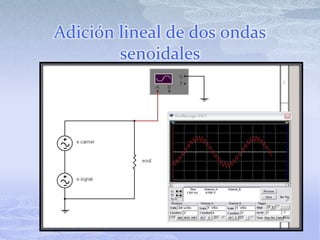

Adición lineal de dos ondas senoidales

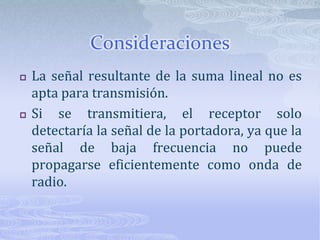

ConsideracionesLa señal resultante de la suma lineal no es apta para transmisión.Si se transmitiera, el receptor solo detectaría la señal de la portadora, ya que la señal de baja frecuencia no puede propagarse eficientemente como onda de radio.

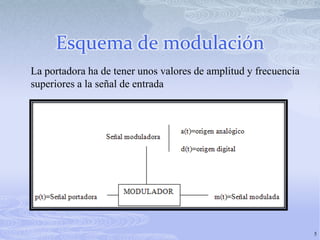

Esquema de modulación5La portadora ha de tener unos valores de amplitud y frecuencia superiores a la señal de entrada

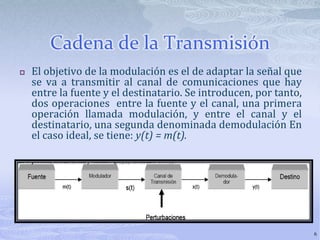

Cadena de la Transmisión El objetivo de la modulación es el de adaptar la señal que se va a transmitir al canal de comunicaciones que hay entre la fuente y el destinatario. Se introducen, por tanto, dos operaciones  entre la fuente y el canal, una primera operación llamada modulación, y entre el canal y el destinatario, una segunda denominada demodulación En el caso ideal, se tiene: y(t) = m(t).6

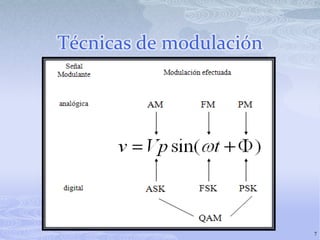

Técnicas de modulación7

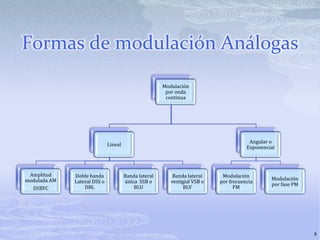

Formas de modulación Análogas8

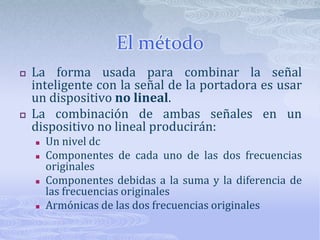

El métodoLa forma usada para combinar la señal inteligente con la señal de la portadora es usar un dispositivo no lineal.La combinación de ambas señales en un dispositivo no lineal producirán:Un nivel dcComponentes de cada uno de las dos frecuencias originalesComponentes debidas a la suma y la diferencia de las frecuencias originalesArmónicas de las dos frecuencias originales

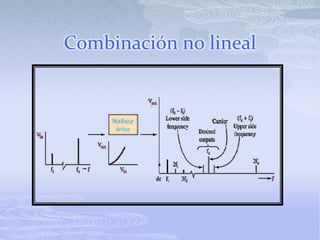

Combinación no lineal

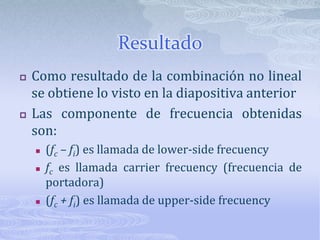

ResultadoComo resultado de la combinación no lineal se obtiene lo visto en la diapositiva anteriorLas componente de frecuencia obtenidas son:(fc – fi) es llamada de lower-sidefrecuencyfc es llamada carrierfrecuency (frecuencia de portadora)(fc + fi) es llamada de upper-sidefrecuency

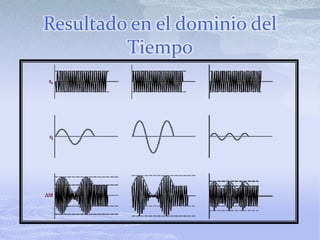

Resultado en el dominio del Tiempo
Resultado en el dominio del Tiempo13
Modulación AMEn base a lo visto anteriormente, se puede concluir que tanto la parte superior como la parte inferior de la envoltura de una forma de onda AM es una réplica de la amplitud y de la frecuencia de la señal inteligenteNota que hay una alteración en la fase de 180°

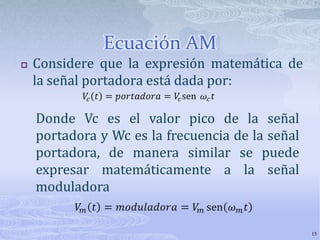

15Ecuación AMConsidere que la expresión matemática de la señal portadora está dada por:Donde Vc es el valor pico de la señal portadora y Wces la frecuencia de la señal portadora, de manera similar se puede  expresar matemáticamente a la señal moduladora
Siendo Vmel valor pico de la señal moduladora y Wmsu frecuencia. La señal modulada tendrá una amplitud que será igual al valor pico de la señal portadora más el valor instantáneo de la señal modulada16Ecuación AM

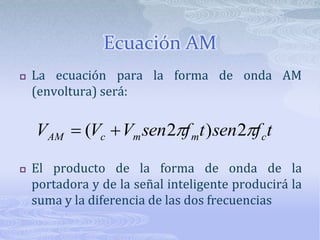

Ecuación AMLa ecuación para la forma de onda AM (envoltura) será:El producto de la forma de onda de la portadora y de la señal inteligente producirá la suma y la diferencia de las dos frecuencias
Portadora y componentes de la señal AM
ConsideracionesLa envoltura (envolvente) resulta de una combinación no lineal de la portadora con dos señales de menor nivel de amplitud y espaciados igualmente en frecuencia de ambos lados de la portadoraLo que se muestra hasta aquí es una modulación de la portadora con una señal inteligente puramente senoidal, pero en la mayoría de los sistemas, la señal inteligente es una forma de onda más compleja que contiene múltiples componentes de frecuencias.

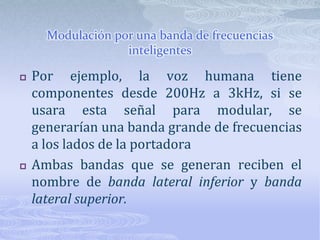

Modulación por una banda de frecuencias inteligentesPor ejemplo, la voz humana tiene componentes desde 200Hz a 3kHz, si se usara esta señal para modular, se generarían una banda grande de frecuencias a los lados de la portadoraAmbas bandas que se generan reciben el nombre de bandalateral inferior y banda lateral superior.

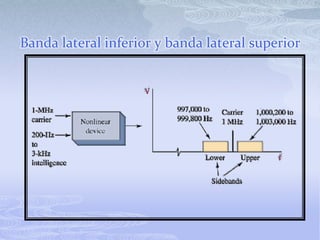

Banda lateral inferior y banda lateral superior

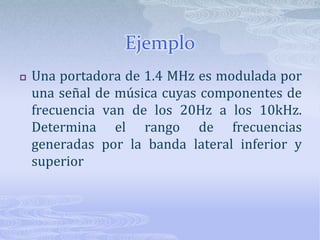

EjemploUna portadora de 1.4 MHz es modulada por una señal de música cuyas componentes de frecuencia van de los 20Hz a los 10kHz.  Determina el rango de frecuencias generadas por la banda lateral inferior y superior

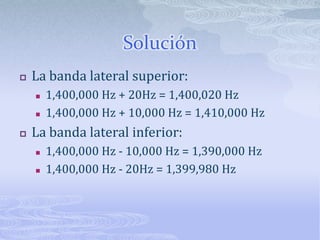

SoluciónLa banda lateral superior:1,400,000 Hz + 20Hz = 1,400,020 Hz1,400,000 Hz + 10,000 Hz = 1,410,000 HzLa banda lateral inferior:1,400,000 Hz - 10,000 Hz = 1,390,000 Hz1,400,000 Hz - 20Hz = 1,399,980 Hz

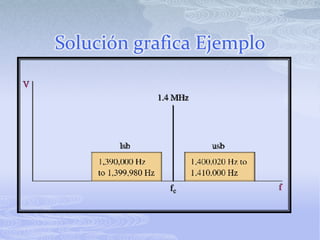

Solución grafica Ejemplo

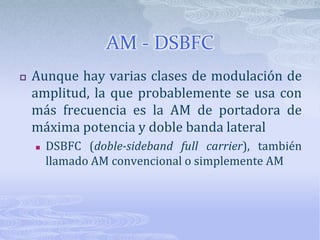

AM - DSBFCAunque hay varias clases de modulación de amplitud, la que probablemente se usa con más frecuencia es la AM de portadora de máxima potencia y doble banda lateralDSBFC (doble-sideband full carrier), también llamado AM convencional o simplemente AM
Espectro de frecuencias de una onda AM (DSBFC)

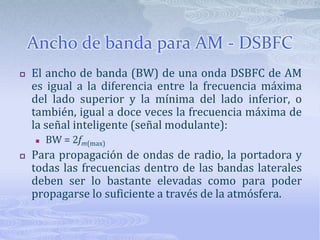

Ancho de banda para AM - DSBFCEl ancho de banda (BW) de una onda DSBFC de AM es igual a la diferencia entre la frecuencia máxima del lado superior y la mínima del lado inferior, o también, igual a doce veces la frecuencia máxima de la señal inteligente (señal modulante):BW = 2fm(max)Para propagación de ondas de radio, la portadora y todas las frecuencias dentro de las bandas laterales deben ser lo bastante elevadas como para poder propagarse lo suficiente a través de la atmósfera.
EjemploPara un modulador DSBFC de AM con frecuencia de portadora de 100 kHz y una señal inteligente con frecuencia máxima de 5kHz determina:Límites de frecuencia de las bandas lateralesAncho de bandaFrecuencias de lado superior e inferior, que se producen cuando la señal inteligente es un tono de frecuencia única de 3 kHzTrazar el espectro de frecuencias de salida

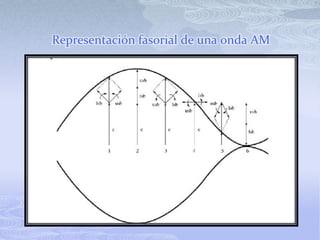

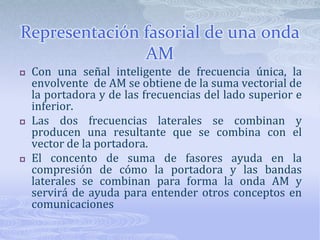

Representación fasorial de una onda AMCon una señal inteligente de frecuencia única, la envolvente  de AM se obtiene de la suma vectorial de la portadora y de las frecuencias del lado superior e inferior.Las dos frecuencias laterales se combinan y producen una resultante que se combina con el vector de la portadora.El concento de suma de fasores ayuda en la compresión de cómo la portadora y las bandas laterales se combinan para forma la onda AM y servirá de ayuda para entender otros conceptos en comunicaciones
Representación fasorial de una onda AM

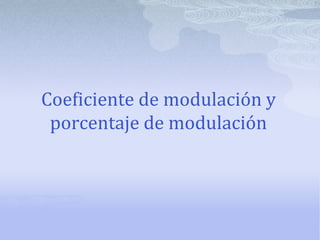

Coeficiente de modulación y porcentaje de modulación

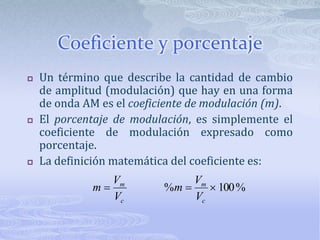

Coeficiente y porcentajeUn término que describe la cantidad de cambio de amplitud (modulación) que hay en una forma de onda AM es el coeficiente de modulación (m).El porcentaje de modulación, es simplemente el coeficiente de modulación expresado como porcentaje.La definición matemática del coeficiente es:

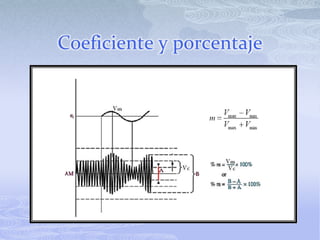

Coeficiente y porcentaje
ConsideracionesSi la señal moduladora es una onda senoidal pura de una sola frecuencia, y el proceso de modulación es simétrico (es decir, las diferencias positiva y negativa de amplitud de la envolvente son iguales), entonces se puede deducir los siguiente:
Amplitudes máxima de las frecuencia superior e inferiorDe las ecuaciones anteriores podemos deducir las amplitudes de las frecuencias superior e inferior

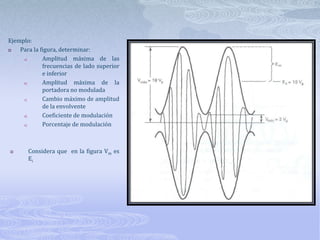

Ejemplo:Para la figura, determinar:Amplitud máxima de las frecuencias de lado superior e inferiorAmplitud máxima de la portadora no moduladaCambio máximo de amplitud de la envolventeCoeficiente de modulaciónPorcentaje de modulaciónConsidera que  en la figura Vm es Ei

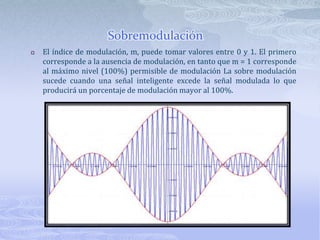

SobremodulaciónEl índice de modulación, m, puede tomar valores entre 0 y 1. El primero corresponde a la ausencia de modulación, en tanto que m = 1 corresponde al máximo nivel (100%) permisible de modulación La sobre modulación sucede cuando una señal inteligente excede la señal modulada lo que producirá un porcentaje de modulación mayor al 100%.
Efectos de la sobremodulaciónLa brecha producida por la sobre modulación se denomina sidebandsplatter, este efecto resulta en la transmisión de frecuencias fuera del ancho de banda normal separado para esa radio (ancho de banda excesivo), esta es una condición inaceptable y causa interferencias severas en otras estaciones.
Análisis de AM
Valor instantáneo de la onda AMEl valor instantáneo de la onda AM está definido por:Como vemos      es el resultado del producto de dos ondas senoidales. Este producto puede ser expandido con la ayuda de una relación trigonométrica:

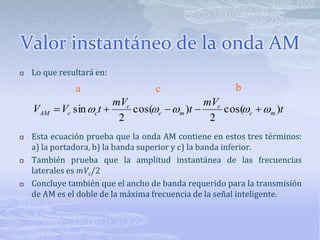

Valor instantáneo de la onda AMLo que resultará en:Esta ecuación prueba que la onda AM contiene en estos tres términos: a) la portadora, b) la banda superior y c) la banda inferior.También prueba que la amplitud instantánea de las frecuencias laterales es mVc/2Concluye también que el ancho de banda requerido para la transmisión de AM es el doble de la máxima frecuencia de la señal inteligente.bac

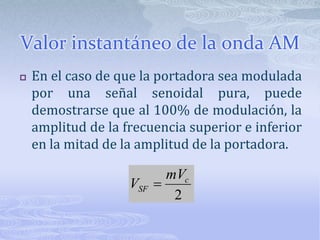

Valor instantáneo de la onda AMEn el caso de que la portadora sea modulada por una señal senoidal pura, puede demostrarse que al 100% de modulación, la amplitud de la frecuencia superior e inferior en la mitad de la amplitud de la portadora.

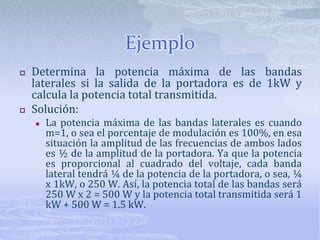

EjemploDetermina la potencia máxima de las bandas laterales si la salida de la portadora es de 1kW y calcula la potencia total transmitida.Solución:La potencia máxima de las bandas laterales es cuando m=1, o sea el porcentaje de modulación es 100%, en esa situación la amplitud de las frecuencias de ambos lados es ½ de la amplitud de la portadora. Ya que la potencia es proporcional al cuadrado del voltaje, cada banda lateral tendrá ¼ de la potencia de la portadora, o sea, ¼ x 1kW, o 250 W. Así, la potencia total de las bandas será 250 W x 2 = 500 W y la potencia total transmitida será 1 kW + 500 W = 1.5 kW.

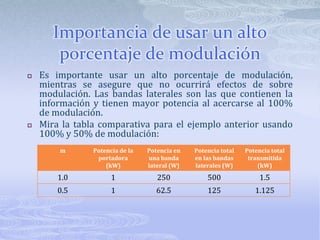

Importancia de usar un alto porcentaje de modulaciónEs importante usar un alto porcentaje de modulación, mientras se asegure que no ocurrirá efectos de sobre modulación. Las bandas laterales son las que contienen la información y tienen mayor potencia al acercarse al 100% de modulación.Mira la tabla comparativa para el ejemplo anterior usando 100% y 50% de modulación:

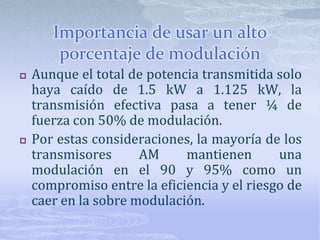

Importancia de usar un alto porcentaje de modulaciónAunque el total de potencia transmitida solo haya caído de 1.5 kW a 1.125 kW, la transmisión efectiva pasa a tener ¼ de fuerza con 50% de modulación.Por estas consideraciones, la mayoría de los transmisores AM mantienen una modulación en el 90 y 95% como un compromiso entre la eficiencia y el riesgo de caer en la sobre modulación.

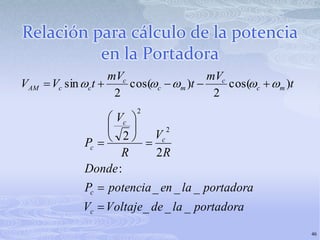

Relación para cálculo de la potencia en la Portadora46

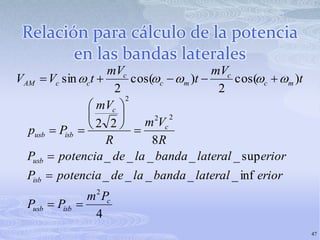

Relación para cálculo de la potencia en las bandas laterales47

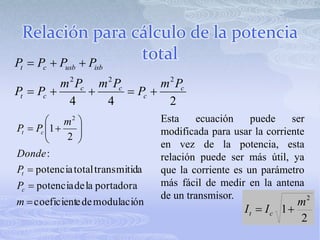

Relación para cálculo de la potencia total Esta ecuación puede ser modificada para usar la corriente en vez de la potencia, esta relación puede ser más útil, ya que la corriente es un parámetro más fácil de medir en la antena de un transmisor.

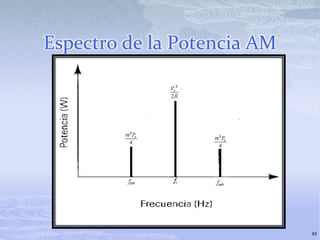

Espectro de la Potencia AM 49

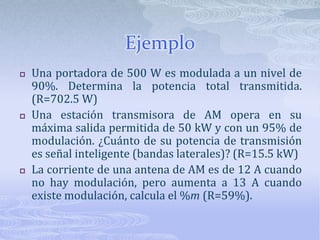

EjemploUna portadora de 500 W es modulada a un nivel de 90%. Determina la potencia total transmitida. (R=702.5 W)Una estación transmisora de AM opera en su máxima salida permitida de 50 kW y con un 95% de modulación. ¿Cuánto de su potencia de transmisión es señal inteligente (bandas laterales)? (R=15.5 kW)La corriente de una antena de AM es de 12 A cuando no hay modulación, pero aumenta a 13 A cuando existe modulación, calcula el %m (R=59%).

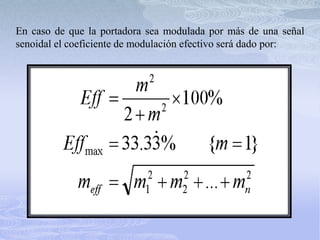

En caso de que la portadora sea modulada por más de una señal senoidal el coeficiente de modulación efectivo será dado por:

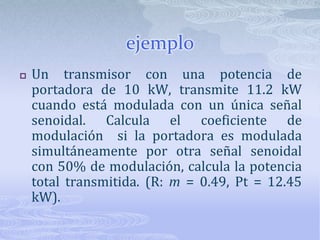

ejemploUn transmisor con una potencia de portadora de 10 kW, transmite 11.2 kW cuando está modulada con un única señal senoidal. Calcula el coeficiente de modulación  si la portadora es modulada simultáneamente por otra señal senoidal con 50% de modulación, calcula la potencia total transmitida. (R: m = 0.49, Pt = 12.45 kW).
