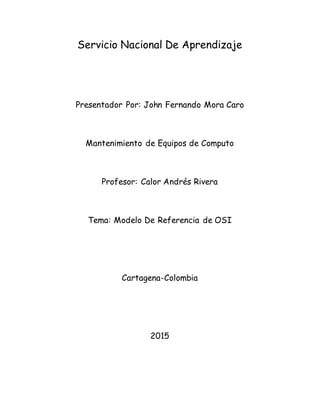

1. Servicio Nacional De Aprendizaje
Presentador Por: John Fernando Mora Caro
Mantenimiento de Equipos de Computo
Profesor: Calor Andrés Rivera
Tema: Modelo De Referencia de OSI
Cartagena-Colombia
2015

2. 1. Qué Organización creo que modelo OSI y que año?
2. Comenta brevemente porque se creó el modelo OSI
3. Cuantas y cuáles son las capas del modelo OSI
4. Nombre un dispositivo de Networking que trabaje a nivel de la
capa 2 o enlace de Datos
5. Nombre un dispositivo de Networking que trabaje a nivel de la
capa 3 o de red
6. Qué proceso se maneja en la capa 3
7. Que protocolos se manejan en la capa de transporte o 4
8. De que se encargan las capas física y sesión
9. Nombre las capas superiores del modelo OSI
10. ¿En cuál capas se hace el control de redundancia? define
la función de este control
11.Cuantos dígitos tiene una dirección MAC y en que capa se
encuentra
12. Define las ventajas y las desventajas de las conexiones
UDP y TCP, en que capas funcionan estos protocolos

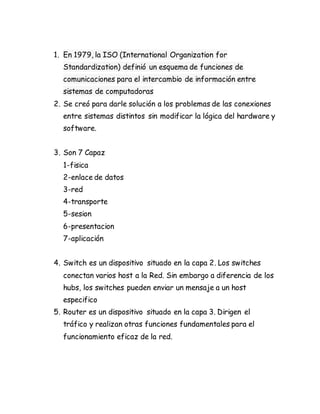

3. 1. En 1979, la ISO (International Organization for
Standardization) definió un esquema de funciones de
comunicaciones para el intercambio de información entre
sistemas de computadoras
2. Se creó para darle solución a los problemas de las conexiones
entre sistemas distintos sin modificar la lógica del hardware y
software.
3. Son 7 Capaz
1-fisica
2-enlace de datos
3-red
4-transporte
5-sesion
6-presentacion
7-aplicación
4. Switch es un dispositivo situado en la capa 2. Los switches
conectan varios host a la Red. Sin embargo a diferencia de los
hubs, los switches pueden enviar un mensaje a un host
especifico
5. Router es un dispositivo situado en la capa 3. Dirigen el
tráfico y realizan otras funciones fundamentales para el
funcionamiento eficaz de la red.

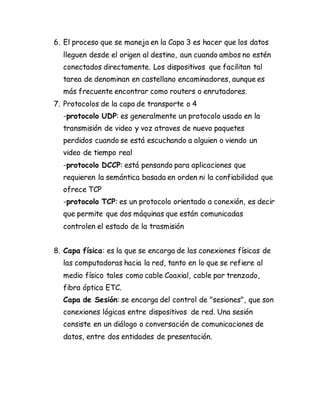

4. 6. El proceso que se maneja en la Capa 3 es hacer que los datos
lleguen desde el origen al destino, aun cuando ambos no estén
conectados directamente. Los dispositivos que facilitan tal
tarea de denominan en castellano encaminadores, aunque es
más frecuente encontrar como routers o enrutadores.
7. Protocolos de la capa de transporte o 4
-protocolo UDP: es generalmente un protocolo usado en la
transmisión de video y voz atraves de nuevo paquetes
perdidos cuando se está escuchando a alguien o viendo un
video de tiempo real
-protocolo DCCP: está pensando para aplicaciones que
requieren la semántica basada en orden ni la confiabilidad que
ofrece TCP
-protocolo TCP: es un protocolo orientado a conexión, es decir
que permite que dos máquinas que están comunicadas
controlen el estado de la trasmisión
8. Capa física: es la que se encarga de las conexiones físicas de
las computadoras hacia la red, tanto en lo que se refiere al
medio físico tales como cable Coaxial, cable par trenzado,
fibra óptica ETC.
Capa de Sesión: se encarga del control de "sesiones", que son
conexiones lógicas entre dispositivos de red. Una sesión
consiste en un diálogo o conversación de comunicaciones de
datos, entre dos entidades de presentación.

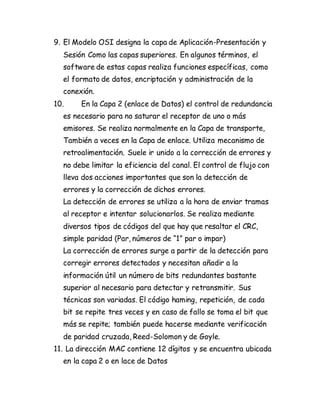

5. 9. El Modelo OSI designa la capa de Aplicación-Presentación y
Sesión Como las capas superiores. En algunos términos, el
software de estas capas realiza funciones específicas, como
el formato de datos, encriptación y administración de la
conexión.
10. En la Capa 2 (enlace de Datos) el control de redundancia
es necesario para no saturar el receptor de uno o más
emisores. Se realiza normalmente en la Capa de transporte,
También a veces en la Capa de enlace. Utiliza mecanismo de
retroalimentación. Suele ir unido a la corrección de errores y
no debe limitar la eficiencia del canal. El control de flujo con
lleva dos acciones importantes que son la detección de
errores y la corrección de dichos errores.
La detección de errores se utiliza a la hora de enviar tramas
al receptor e intentar solucionarlos. Se realiza mediante
diversos tipos de códigos del que hay que resaltar el CRC,
simple paridad (Par, números de “1” par o impar)
La corrección de errores surge a partir de la detección para
corregir errores detectados y necesitan añadir a la
información útil un número de bits redundantes bastante
superior al necesario para detectar y retransmitir. Sus
técnicas son variadas. El código haming, repetición, de cada
bit se repite tres veces y en caso de fallo se toma el bit que
más se repite; también puede hacerse mediante verificación
de paridad cruzada, Reed-Solomon y de Goyle.
11. La dirección MAC contiene 12 dígitos y se encuentra ubicada
en la capa 2 o en lace de Datos

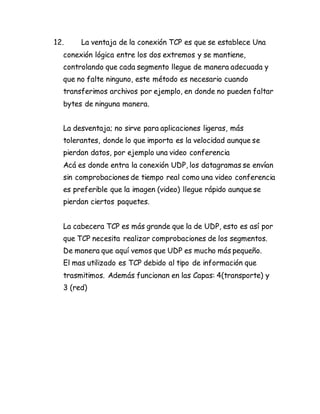

6. 12. La ventaja de la conexión TCP es que se establece Una
conexión lógica entre los dos extremos y se mantiene,
controlando que cada segmento llegue de manera adecuada y
que no falte ninguno, este método es necesario cuando
transferimos archivos por ejemplo, en donde no pueden faltar
bytes de ninguna manera.
La desventaja; no sirve para aplicaciones ligeras, más
tolerantes, donde lo que importa es la velocidad aunque se
pierdan datos, por ejemplo una video conferencia
Acá es donde entra la conexión UDP, los datagramas se envían
sin comprobaciones de tiempo real como una video conferencia
es preferible que la imagen (video) llegue rápido aunque se
pierdan ciertos paquetes.
La cabecera TCP es más grande que la de UDP, esto es así por
que TCP necesita realizar comprobaciones de los segmentos.
De manera que aquí vemos que UDP es mucho más pequeño.
El mas utilizado es TCP debido al tipo de información que
trasmitimos. Además funcionan en las Capas: 4(transporte) y
3 (red)

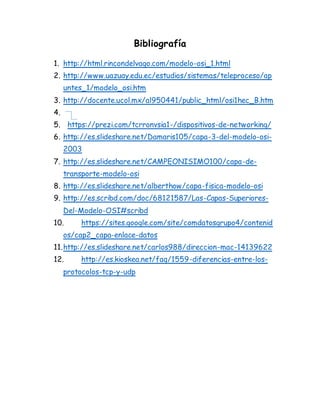

7. Bibliografía
1. http://html.rincondelvago.com/modelo-osi_1.html
2. http://www.uazuay.edu.ec/estudios/sistemas/teleproceso/ap
untes_1/modelo_osi.htm
3. http://docente.ucol.mx/al950441/public_html/osi1hec_B.htm
4.
5. https://prezi.com/tcrronvsia1-/dispositivos-de-networking/
6. http://es.slideshare.net/Damaris105/capa-3-del-modelo-osi-
2003
7. http://es.slideshare.net/CAMPEONISIMO100/capa-de-
transporte-modelo-osi
8. http://es.slideshare.net/alberthow/capa-fisica-modelo-osi
9. http://es.scribd.com/doc/68121587/Las-Capas-Superiores-
Del-Modelo-OSI#scribd
10. https://sites.google.com/site/comdatosgrupo4/contenid
os/cap2_capa-enlace-datos
11.http://es.slideshare.net/carlos988/direccion-mac-14139622
12. http://es.kioskea.net/faq/1559-diferencias-entre-los-
protocolos-tcp-y-udp
