1. CCNA 3 Capther 5
*Adjustment and
resolution of problems
of OSPF unique area
Jorge Aníbal Quezada Ulibarri

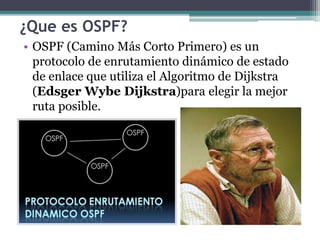

2. ¿Que es OSPF?
• OSPF (Camino Más Corto Primero) es un
protocolo de enrutamiento dinámico de estado
de enlace que utiliza el Algoritmo de Dijkstra
(Edsger Wybe Dijkstra)para elegir la mejor
ruta posible.

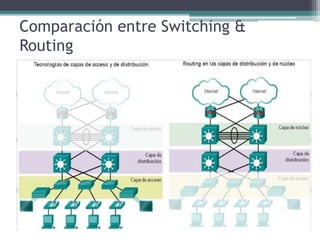

3. Comparación entre Switching &
Routing

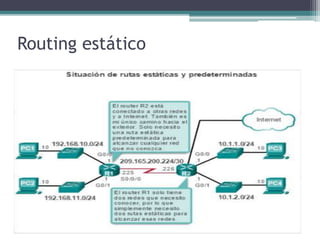

4. Routing estático

5. Protocolo de routing dinámico

6. OFPS (Open Shortes Path First)

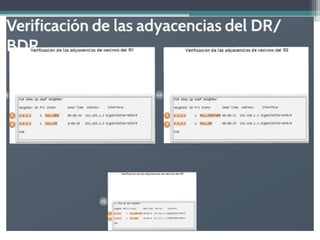

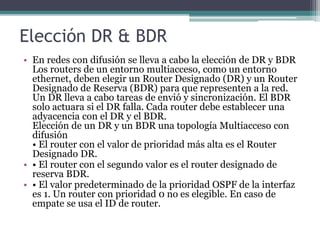

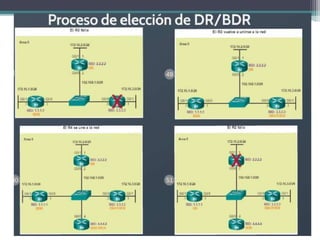

7. Elección DR & BDR
• En redes con difusión se lleva a cabo la elección de DR y BDR
Los routers de un entorno multiacceso, como un entorno
ethernet, deben elegir un Router Designado (DR) y un Router
Designado de Reserva (BDR) para que representen a la red.
Un DR lleva a cabo tareas de envió y sincronización. El BDR
solo actuara si el DR falla. Cada router debe establecer una
adyacencia con el DR y el BDR.

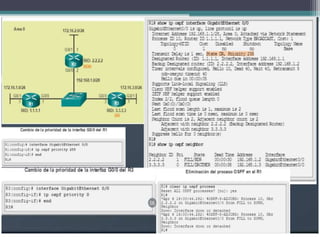

Elección de un DR y un BDR una topología Multiacceso con
difusión

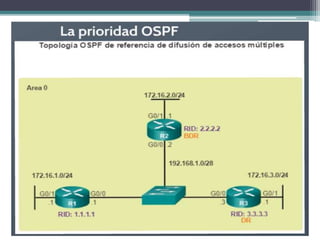

• El router con el valor de prioridad más alta es el Router
Designado DR.
• • El router con el segundo valor es el router designado de
reserva BDR.
• • El valor predeterminado de la prioridad OSPF de la interfaz
es 1. Un router con prioridad 0 no es elegible. En caso de
empate se usa el ID de router.

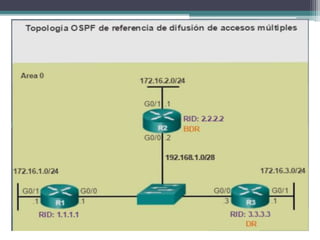

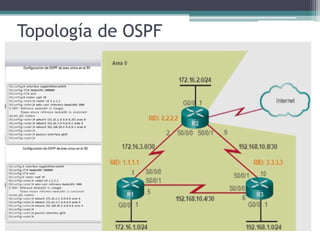

8. Topología de OSPF

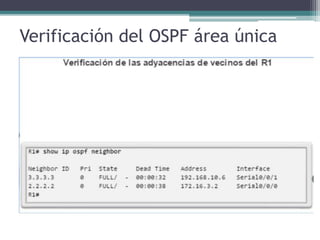

9. Verificación del OSPF área única

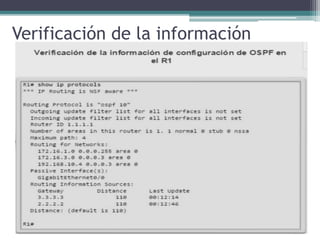

10. Verificación de la información

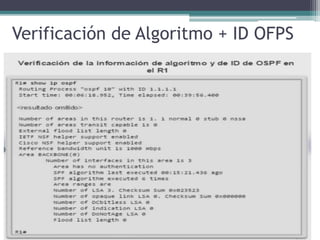

11. Verificación de Algoritmo + ID OFPS

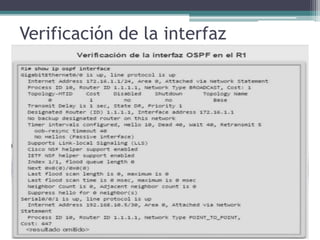

12. Verificación de la interfaz

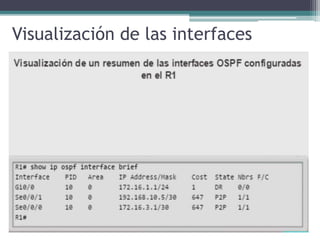

13. Visualización de las interfaces

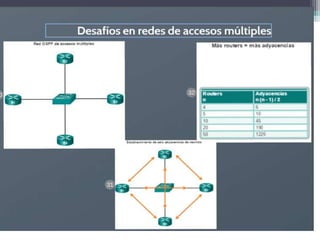

14. OSPF en Redes de acceso múltiple

19. • R1

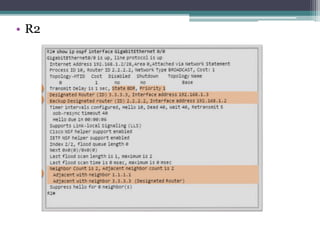

20. • R2

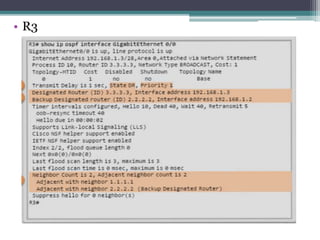

21. • R3

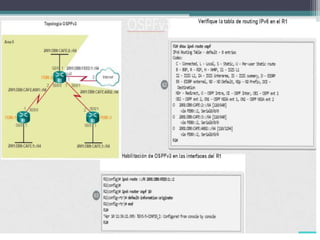

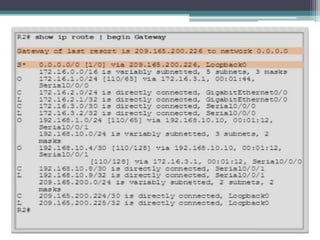

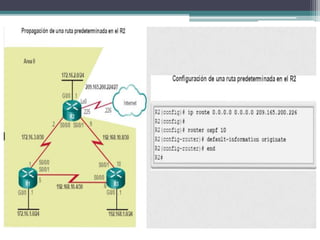

27. Propagación de Rutas predeterminadas

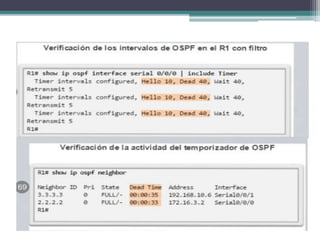

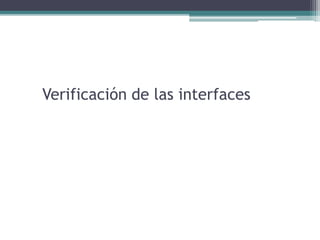

31. Verificación de las interfaces

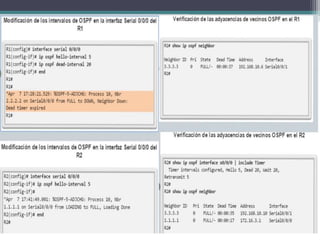

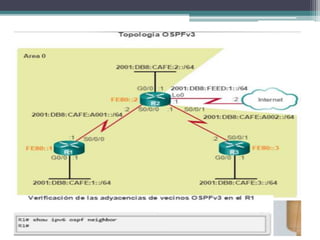

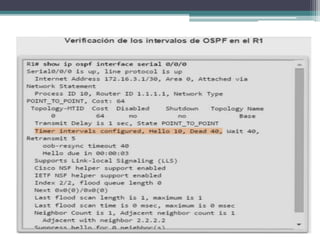

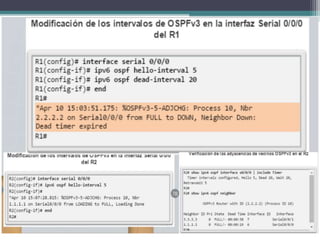

35. Modificación de los intervalos de
OSPFv3

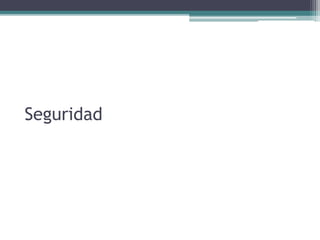

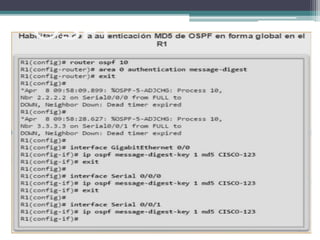

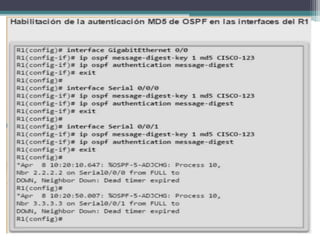

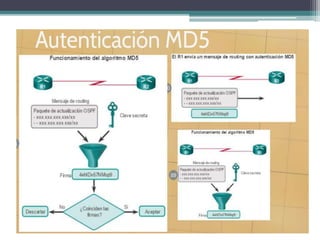

38. Seguridad

45. Resolución de problemas y Ajuste

46. Componentes de la resolución

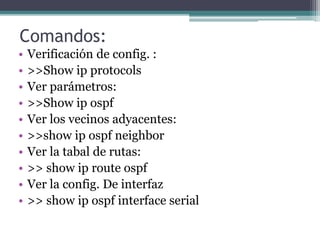

49. Comandos:
• Verificación de config. :
• >>Show ip protocols
• Ver parámetros:
• >>Show ip ospf
• Ver los vecinos adyacentes:
• >>show ip ospf neighbor
• Ver la tabal de rutas:
• >> show ip route ospf
• Ver la config. De interfaz
• >> show ip ospf interface serial

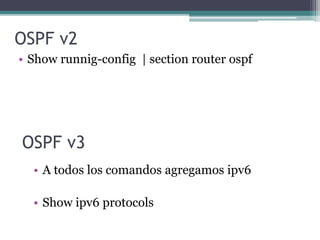

50. OSPF v2
• A todos los comandos agregamos ipv6
• Show ipv6 protocols
OSPF v3
• Show runnig-config | section router ospf

51. Fin …
• Gracias por su atención…
