Este documento describe el simulador de redes Packet Tracer de Cisco. Explica cómo instalar el programa, configurarlo para usar el idioma español, y las diferentes partes y funcionalidades del programa, incluyendo las barras de menú, herramientas, y tipos de dispositivos de red que se pueden utilizar en el simulador.

1. PACKET TRACER
Gonzalo Muñoz

2. Indice
1. Introducción ¿Que és?
2. Proceso de Instalación
3. Como ponerlo en Lenguaje Español
4. Partes y Funcionamiento del programa4. Partes y Funcionamiento del programa
5. Praticas realizadas

3. Introducción
Packet Tracer es la herramienta de aprendizaje y
simulación de redes interactiva para los instructores y
alumnos de Cisco CCNA. Esta herramienta les permite a
los usuarios crear topologías de red, configurar
dispositivos, insertar paquetes y simular una red con
múltiples representaciones visuales.múltiples representaciones visuales.
Este producto tiene el propósito de ser usado como un
producto educativo que brinda exposición a la interfaz
comando – línea de los dispositivos de CISCO para
practica y aprender por descubrimiento.
Packet Tracer 5.3.1 es la última versión del simulador
de redes de Cisco Systems.

4. 1. Proceso de Instalación
- Primero de todo, buscas en Google el programa
correspondiente.
- Cuando te lo bajes en cualquier página. Lo pones a
ejecutar i se ira descargando la aplicación.ejecutar i se ira descargando la aplicación.

5. 1. Proceso de Instalación
Entonces cuando haya terminado de descargar la
aplicación. Pones aceptar i entras en la carpeta rar
y ejecutas el exe.
Entonces empieza a salirte el asistente de
instalación del packet tracer.instalación del packet tracer.

6. 1. Proceso de Instalación
Entonces la siguiente pantalla te saldra la licencia
del programa, seleccionas la opción “yo acepto” y
pulsas a siguiente
Después te pregunta donde quieres guardar laDespués te pregunta donde quieres guardar la
carpeta del programa, eliges en que puesto quieres
guardarla y pulsas a siguiente.

7. 1. Proceso de Instalación
Entonces te saldrá con que nombre quieres poner la
carpeta del programa, dejas el que esta por
defecto, i pulsas siguiente.
Lo siguiente te recomendara si quieres que haya un
acceso directo en el escritorio o un icono. Lo dejamosacceso directo en el escritorio o un icono. Lo dejamos
por defecto i pulsamos a siguiente.

8. 1. Proceso de Instalación
Después te pregunta si todas las opciones que hayas
elegido son las correctas y si estas preparado para
comenzar la instalación, si lo estas pulsas a
siguiente.
Y ya comienza a instalarse los componentes delY ya comienza a instalarse los componentes del
programa.

9. 1. Proceso de Instalación
Entonces ya por finalizar el asistente te sugiere si
quieres ya ejecutar el programa o si lo dejas para
otro momento, para cambiar una opción o otra
quitas el punto o no.

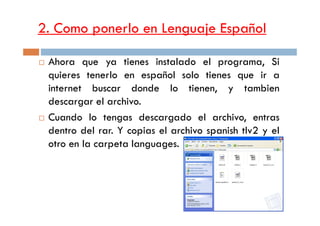

10. 2. Como ponerlo en Lenguaje Español
Ahora que ya tienes instalado el programa, Si
quieres tenerlo en español solo tienes que ir a
internet buscar donde lo tienen, y tambien
descargar el archivo.
Cuando lo tengas descargado el archivo, entrasCuando lo tengas descargado el archivo, entras
dentro del rar. Y copias el archivo spanish tlv2 y el
otro en la carpeta languages.

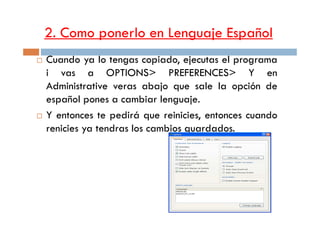

11. 2. Como ponerlo en Lenguaje Español
Cuando ya lo tengas copiado, ejecutas el programa
i vas a OPTIONS> PREFERENCES> Y en
Administrative veras abajo que sale la opción de
español pones a cambiar lenguaje.
Y entonces te pedirá que reinicies, entonces cuandoY entonces te pedirá que reinicies, entonces cuando
renicies ya tendras los cambios guardados.

12. 2. Como ponerlo en Lenguaje Español
Entonces cuando lo vuelvas a ejecutar, veras que
tienes todo el programa en el idioma español. Y ya
podremos empezar a saber el funcionamiento de
este programa.

13. 3. Partes y Funcionamiento
Cuando ejecutas ya el .exe del programa, te habre
la interfaz del programa.
En ella se pueden ver diferentes opciones donde
podremos realizar nuestras tareas.
Hay 4 tipos de barras:Hay 4 tipos de barras:
1. Barra de menús
2. Barra de Herramientas Principal
3. Barra de Herramientas Derecha
4. Barra de Herramientas Inferior

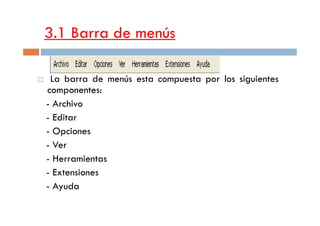

14. 3.1 Barra de menús
La barra de menús esta compuesta por los siguientes
componentes:
- Archivo
- Editar- Editar
- Opciones
- Ver
- Herramientas
- Extensiones
- Ayuda

15. 3.1.1 Archivo
Te permite crear documentos
Abrirlos y guardarlos los mismos.
Imprimir documentos
Abrir también archivos de la carpeta del programaAbrir también archivos de la carpeta del programa
y guardarlos
Ver Archivos recientes

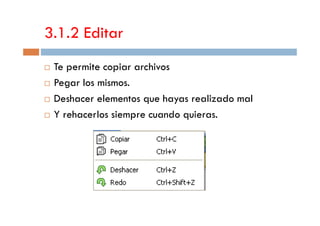

16. 3.1.2 Editar
Te permite copiar archivos
Pegar los mismos.
Deshacer elementos que hayas realizado mal
Y rehacerlos siempre cuando quieras.Y rehacerlos siempre cuando quieras.

17. 3.1.3 Opciones
1. Preferencias Te permite habilitar las opciones
de animación, sonido, o visualizar eventos en la
interfaz. Cambiar Idioma ,a parte te permite
escribir contraseña y a que accesos puedes ir.
Puedes ocultar las opciones que tenga el usuario yPuedes ocultar las opciones que tenga el usuario y
cambiar el código fuente.

18. 3.1.3 Opciones
2.Perfil de usuario Como su nombre indica puedes
crear un nuevo perfil de usuario, poner un mail y
descripción de tu perfil.

19. 3.1.3 Opciones
3. Configuración de algoritmos Te permie poner
cuantas sesiones entreabiertas vas a poner (CBAC).
A parte, cuantos números de conexiones vas a
realizar y cuantas sesiones vas abrir (TCP). Yrealizar y cuantas sesiones vas abrir (TCP). Y
también el control del multiplicador (Switch)

20. 3.1.4 Ver
Si quieres ver las 3 barras que hay en el
programa.
Enfocar la calidad de imagen (Cerca, Lejos, Tamaño
original)

21. 3.1.5 Herramientas
1. Dialogo de Paleta Si en tu dibujo quieres
poner alguna de las siguientes formas
geométricas con el color que quieras.
2. Administrador de Plantillas Te permite crear
una plantilla de dispositivos, i te permite agregar
o eliminar dispositivos.

22. 3.1.6 Extensiones
1. Asistente de Actividad Sirve por ejemplo
para construir redes, por ejemplo una red de
respuesta (donde puedes importar archivos, evaluar
toda la red, pruebas de conexión..) también una red
inicial (donde también la puedes importar oinicial (donde también la puedes importar o
exportar de alguna carpeta, a parte puedes
bloquear elementos de esta actividad como el
interface, topología etc.…) también puedes
encriptar estos parámetros con contraseña. Y por
ultimo puedes realizar test o chequeos de las
actividades que hagas y guardarlo todo.

23. 3.1.6 Extensiones
2. Multiusuario Donde te permite en que puerto
esta escuchando (con su dirección Local etc…) a
parte puedes ver los dispositivos y redes que esten
en el puerto o configurar el guardado remoto,
automatizar cuando se escuche el puerto etc…automatizar cuando se escuche el puerto etc…

24. 3.1.6 Extensiones
3. IPC (Comunicación Inter-Proceso) Esta pensado
para una expansión hacia el futuro. Donde una de
las novedades es que se puede crear aplicaciones
externas para expandir el funcionamiento del
packet tracer.packet tracer.

25. 3.1.6 Extensiones
4. Upnp User y PT updater Esta opción sirve
para descargar las ultimas versiones de este
programa, i también si lo quieres hacer de forma
manual o cada cuando quieres que se actualice
automáticamente.automáticamente.

26. 3.1.7 Ayuda
Contenido Cuando entras te sale todo lo que puedes realizar en
este programa como los tipos de espacios que puedes diseñar tu
red. Los modos de funcionamiento. Los dispositivos que tiene etc..
Tutoriales También lo puedes hacer desde contenido, y te
muestra las funciones y características básicas de este programa,
como por ejemplo como crear dispositivos y conectarlos, clústeres,
muestra las funciones y características básicas de este programa,
como por ejemplo como crear dispositivos y conectarlos, clústeres,
configurar los dispositivos de distintas formas (desktop, config tab
etc…
Acerca de Te habla de la academia Cisco de porque han hecho
este programa, también te ponen un link donde visitar para
explicarte más cosas de este programa.

27. 3.2 Barra Principal
1. Nuevo
2. Abrir
3. Guardar
4. Imprimir
5. Asistente para actividades
6. CopiarCopiar
7. Pegar
8. Deshacer
9. Aumentar zoom
10. Tamaño Original
11. Reducir Zoom
12. Dibujar figuras
13. Panel de dispositivos Personalizados

28. 3.3 Barra Derecha
1. Puntero Se utiliza para seleccionar cualquier area del
escenario
2. Mover Se utiliza para mover los elementos del escenario.
3. Notas Sirve para anotar cosas dentro del escenario
4. Borrar Borrar cualquier elemento del escenario.
5. Inspeccionar Muestra las tablas del rutamiento ( NAT, ARP,5. Inspeccionar Muestra las tablas del rutamiento ( NAT, ARP,
MAC etc...)
6. Mensaje simple(PDU) Hacer un ping de un dispositivo a
otro.
7. Mensaje Completo(“) Te permite crear paquetes
personalizados (IP destino,TTL, Intervalos)

29. 3.4 Barra Inferior (Dispositivos)
Router
Switches
Hubs
Dispositivos WirelessDispositivos Wireless
Conexiones
Dispositivos Finales
Dispositivos
Conexión Multiusuario

30. 3.4.1 Router
Todos los que vemos en la imagen el generico se
llama router y el router empty que esta en el
final.

31. 3.4.2 Switches
Todos estos más estos dos , el segundo se leTodos estos más estos dos , el segundo se le
llama Bridged-PT. Los dos genericos que hay en la
imagen se llaman Switch PT i PT-empty

32. 3.4.3 Hubs
Hay dos tipos de Hub’s en este programa:
HUB NORMALHUB NORMAL
REPETIDOR

33. 3.4.4 Conectores
Consola
Punto a Punto
Cruzados
Fibra òpticaFibra òptica
Telefono
Coaxial
Serial DCE
Serial DTE

34. 3.4.5 Dispositivos Finales
PC (ordenador de sobremesa)
Portàtil
Servidor
ImpressoraImpressora
Telefono
En la siguiente imagen, veremos que
configuraciónes y tareas pueden realizar.

35. 3.4.1.1 Configuración Routers
Cuando pones el router en el escenario, te saldra
esta imagen:

36. 3.4.1.1 Configuración Routers
Entonces cuando haces doble clic sobre el router, te
saldrá por defecto la parte física del router.

37. 3.4.1.1 Configuración Routers
En ella, te salen los modulos que contiene este
router, que son los siguientes:
1. PT-ROUTER-NM-1C
2. PT-ROUTER-NM-1CE
3. PT-ROUTER-NM-1CFE
4. PT-ROUTER-NM-1CGE
5. PT-ROUTER-NM-1FFE
6. PT-ROUTER-NM-1FGE

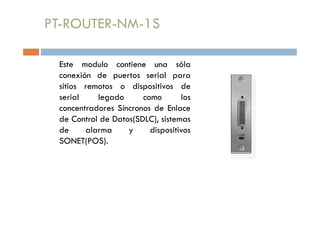

7. PT-ROUTER-NM-1S

38. PT-ROUTER-NM-1AM
El PT-ROUTER-NM-01 AM tiene una tarjeta
dual de conectores RJ-11, que se utilizan
para conexiones de servicios de telefonía
básica. El WIC-01 a.m. utiliza un puerto
para la conexión a una línea telefónica
estándar, y el otro puerto se puede conectar
a un teléfono analógico básico para su uso
cuando el módem está en reposo.

39. PT-ROUTER-NM-1CE
El PT-ROUTER-NM-1CE tiene como
principal característica de un sólo
puerto Ethernet que puede conectar
un backbone de LAN también puede
soportar hasta 6 conexiones PRI para
agregar líneas ISDN, ó bien 24
puertos síncronos /asíncronos.

40. PT-ROUTER-NM-1CFE
Este modulo proporciona una
interfaz Fast Ethernet para su uso
con los medios de cobre. Ideal para
una amplia gama de aplicaciones
LAN, los módulos de red FastLAN, los módulos de red Fast
Ethernet soportan muchas
características y normas de
interconexión.

41. PT-ROUTER-NM-1CGE
El puerto Cisco Gigabit Ethernet
Network contiene conectividad
Gigabit Ethernet con cobre para
ruteadores de acceso. Los routers
de las series Cisco 2691, Cisco
3660, Cisco 3725, y Cisco 37453660, Cisco 3725, y Cisco 3745
soportan el módulo.Este módulo de
red tiene un convertidor de 1
Gigabit (GBIC) a cobre estándar ó
Cisco GBIC.

42. PT-ROUTER-NM-1FFE
Este modulo ofrece un interfaz Fast
Ethernet para su uso con los medios
de comunicación de fibra. Ideal
para una amplia gama de
aplicaciones LAN, los módulos deaplicaciones LAN, los módulos de
red Fast Ethernet soportan muchas
características y normas de
interconexión. Los módulos de red
de puertos ofrecen detección
automática o Ethernet
10/100BaseTX 100BaseFX.

43. PT-ROUTER-NM-1FGE
El puerto Cisco Gigabit Ethernet
Network (número de parte PT-
ROUTER-NM-1FGE) provee
conectividad Gigabit Ethernet con
cobre para ruteadores de acceso.
Los routers de las series CiscoLos routers de las series Cisco
2691, Cisco 3660, Cisco 3725, y
Cisco 3745 soportan el módulo.Este
módulo de red tiene un convertidor
de 1 Gigabit (GBIC) a cobre
estándar ó Cisco GBIC.

44. PT-ROUTER-NM-1S
Este modulo contiene una sóla
conexión de puertos serial para
sitios remotos o dispositivos de
serial legado como los
concentradores Síncronos de Enlace
de Control de Datos(SDLC), sistemas
de alarma y dispositivos
SONET(POS).

45. PT-ROUTER-NM-1SS
Los dos puertos asincrónicos del
módulo de red de serie síncrona
proporciona apoyo flexible multi-
protocolo, con cada puerto se
pueden configurar individualmente
en el modo síncrono o asíncrono,en el modo síncrono o asíncrono,
ofreciendo apoyo mixto marcado
medios de comunicación en un solo
chasis.

46. Otros apartados
En el apartado config. Sirve para configurar
globalmente el router (poniendo el nombre, host
etc..)

47. Otros apartados
Otra cosa que podemos hacer es poner una
dirección IP estática, i con su mascara de red.

48. Otros apartados
También en el apartado RIP, para poner una puerta
de enlace interna.

49. Otros apartados
Y configurar i modificar las interfazes ethernet que
haya (activar puertos, ancho de banda, MAC
adress..

50. 3.4.1.2 Configuración Switches
Lo mismo que en los routers, escoges un switch del menu
de abajo i lo arrastas al escenario y doble clic,
entonces en los genericos te sale los siguientes modelos:
1. PT-SWITCH-NM-1CE
2. PT-SWITCH-NM-1CFE
3. PT-SWITCH-NM-1CGE
4. PT-SWITCH-NM-1FFE
5. PT-SWITCH-NM-1FGE

51. PT-SWITCH-NM-1CE
Lo mismo que en el modulo del
router, tiene la característica de un
sólo puerto Ethernet que puede
conectar un backbone de LAN
también puede soportar hasta 6
conexiones PRI para agregar líneasconexiones PRI para agregar líneas
ISDN, ó bien 24 puertos síncronos
/asíncronos.

52. PT-SWITCH-NM-1CFE
Módulo que proporciona un interfaz
Fast Ethernet para su uso con los
medios de cobre. Ideal para una
amplia gama de aplicaciones LAN,
los módulos de red Fast Ethernetlos módulos de red Fast Ethernet
soportan muchas características y
normas de interconexión.

53. PT-SWITCH-NM-1CGE
Produce conectividad de Gigabit
Ethernet con cobre para ruteadores
de acceso. Los routers de las series
Cisco 2691, Cisco 3660, Cisco
3725, y Cisco 3745 soportan el3725, y Cisco 3745 soportan el
módulo.Este módulo de red tiene un
convertidor de 1 Gigabit (GBIC) a
cobre estándar ó Cisco GBIC.

54. PT-SWITCH-NM-1FFE
Este Módulo proporciona un
interfaz Fast Ethernet para su uso
con los medios de comunicación de
fibra. Ideal para una amplia gama
de aplicaciones LAN, los módulosde aplicaciones LAN, los módulos
de red Fast Ethernet soportan
muchas características y normas de
interconexión. Los módulos de red
de puertos ofrecen detección
automática o Ethernet
10/100BaseTX 100BaseFX.

55. PT-SWITCH-NM-1FGE
En este proporciona conexión de
Gigabit Ethernet con medios ópticos
para ruteadores de acceso. Los
routers de las series Cisco 2691,
Cisco 3660, Cisco 3725, y CiscoCisco 3660, Cisco 3725, y Cisco
3745 soportan este módulo. A
parte, Este módulo contiene un
convertidor de 1 Gigabit (GBIC) a
cobre estándar ó Cisco GBIC.

56. Otros contenidos
En este también contiene la parte de config. Donde
también se puede configurar el nombre real,
nombre de host etc..
La configuración de Intervalos de AlgoritmoLa configuración de Intervalos de Algoritmo

57. Otros contenidos
Y tiene como diferente, lo que seria el nombre i
numero de la V-LAN, donde te pone unas cuantas
opciones abajo.

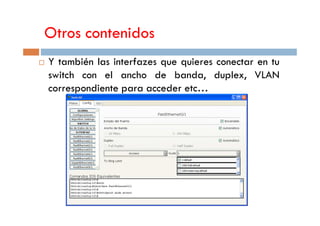

58. Otros contenidos
Y también las interfazes que quieres conectar en tu
switch con el ancho de banda, duplex, VLAN
correspondiente para acceder etc…

59. 3.3.4.1 Dispositivos Inalámbricos
En el dispositivo inalambrico generico, el access
point, contiene los siguientes modulos
1. El PT-REPEATER-NM-1CE
2. PT-REPEATER-NM-1CFE2. PT-REPEATER-NM-1CFE
3. PT-REPEATER-NM-1CGE
4. PT-REPEATER-NM-1FFE
5. PT-REPEATER-NM-1FGE
No hace falta volverlos a explicar todos. Ya los
hemos explicado antes.

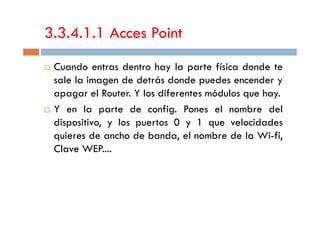

60. 3.3.4.1.1 Acces Point
Cuando entras dentro hay la parte física donde te
sale la imagen de detrás donde puedes encender y
apagar el Router. Y los diferentes módulos que hay.
Y en la parte de config. Pones el nombre delY en la parte de config. Pones el nombre del
dispositivo, y los puertos 0 y 1 que velocidades
quieres de ancho de banda, el nombre de la Wi-fi,
Clave WEP....

61. 3.3.4.1.2Linkys
Seria el Router Inalámbrico (como el que tenemos
en casa por ejemplo). Cuando clicas sobre el te sale
la parte de atrás del Router. Con las entradas LAN
etc.… para conectar.

62. 3.3.4.1.2Linkys
Y en la parte de Configuración Pues lo de siempre,
Poner nombre del Router, TCP (Máximo numero de
conexiones y para abrir sesiones etc..) y la Interfaz
que puede ser de Internet (DCHP o estática la IP),
LAN ( IP y la mascara de subred) y InalámbricaLAN ( IP y la mascara de subred) y Inalámbrica
(SSID, Autentificación si quieres con WEP, WPA-PSK
o WPA con su tipo de encriptación que puede ser
AES o TKIP)

63. Configuración y otras cosas
A parte de la parte física, hay la zona de
configuración donde puedes ponerle nombre al
router Wi-fi, también asignar IP, mascara de red
con DHCP y Estática al Interfaz y a la LAN
Y también puedes poner el nombre de la Wi-fi
(SSID) y si quieres clave WEP para que no accedan
usuarios no deseados.

64. 3.4.5.1El PC
Tiene los Siguientes Módulos:
1. Linksys-WMP300N
2. PT-HOST-NM-1AM
3. PT-HOST-NM-1CE3. PT-HOST-NM-1CE
4. PT-HOST-NM-1CFE
5. PT-HOST-NM-1-CGE
6. PT-HOST-NM-1-FFE
7. PT-HOST-NM1-1W
Entre otros hay estos, de nuevos solo esta el
primero. Que ahora lo explicaremos.

65. Linksys WMP3000N
Tiene una interfaz
inalámbrica de 2.4
GHz para conectarse
a redes inalámbricas.a redes inalámbricas.
El módulo soporta
protocolos que usan
ethernet para acceso
a LAN.

66. Configuración y Otras cosas
Cuando haces doble clic sobre el PC, te sale la
torre (física) del ordenador, y con los diferentes
módulos que puedes incorporar (Ethernet, Wi-fi
etc.…)

67. Configuración y Otras cosas
En la parte de configuración, te sale las
configuraciones globales que puedes realizar, como
poner la puerta de enlace, Servidor DNS y de dos
tipos la IPv4 y la IPv6 (DHCP, estática etc.…)
Y después hay la parte de la Interfaz de Ethernet,
para encender el puerto, ancho de banda (100
Mbps etc.….) La dirección Mac (por defecto)
configurar la IP (DHCP o estática) y la IPv6 (DHCP,
Automática etc.….)

68. Configuración y Otras cosas
Y por ultimo hay la parte del escritorio, que seria
como el Software, donde hay estas opciones que
saldrán en Imagen:

69. Configuración y Otras cosas
Configuración IP Si quieres ponerla en DHCP o estática
en tu ordenador.
Dial UP Seria como el Router, pero se requiere una
interfaz de modem para configurar.
Terminal y Símbolo de sistema
Navegador WebNavegador Web
PC inalámbrica Para ver la señal i la conexión en Wi-fi
VPN Configurar red Local sobre una red Pública, con su
Host name, contraseña, IP Servidor….
PDU Configurar el envío de paquetes, secuencia
periódica etc…
MIB Browser Puedes ver información adicional de la IP
que pongas ( en forma de árbol) y las operaciones que
haga.

70. 3.4.5.2 Servidor
Tiene los mismos módulos que la anterior y són los
que se ven en la siguiente imagen, con la parte de
detrás del servidor.

71. 3.4.5.2 Servidor
En la anterior, hemos visto la parte física, en la de
configuración tiene lo mismo, menos los servicios que
puedes con este servidor que son:
1. HTTP (con lenguaje HTML)
2. DHCP (Agregar Direcciones IP, máx. usuarios)2. DHCP (Agregar Direcciones IP, máx. usuarios)
3. TFTP (Versión del Simple FTP)
4. DNS ( Agregar Direcciones DNS)
5. SYSLOG ( enviar mensajes de registros a una IP)
6. AAA ( Para seguridad en las redes IP)
7. NTP ( Sincronizar los relojes de los SI)

72. 3.4.5.2 Servidor
Y en la parte del escritorio solo se pueden realizar tres
tascas, las que salen en la siguiente imagen:
Configurar IP del servidor, comandos, y el envio de
paquetes, con que frequencia, tamaño etc…

73. 3.4.5.3 Impressora
Y por ultimo que vamos explicar, es la Impresora
donde tiene los siguientes módulos, los mismos que
las dos anteriores:

74. 3.4.5.3 Impressora
Y en la parte de configuración, puedes poner la IP
que quieres que se conecte para que los usuarios
puedan imprimir y otras cosas. Puede ser DHCP o
estática (DNS y Gateway)
Y también con la IPv6, poner DHCP o estática.
Y ya por ultimo la interfaz con Ethernet (Ancho de
banda, MAC, la IP DHCP o estática, con la IPv6)
Y también con Wireless (Ancho de banda,
Autentificación, SSID, ID del usuario, Config. IP o v6)

75. 3.5 Otras Barras
Si vamos observando el “escenario” podrás ver que
arriba hay una barra amarilla donde puedes verla
en dos opciones, en Lógico (Por defecto) donde
puedes crear un nuevo clúster por ejemplo de
routers i cuando quieras puedes volver a larouters i cuando quieras puedes volver a la
pantalla principal. Para crear un nuevo clúster solo
tienes que poner un router sobre el escenario,
seleccionarlo i clicar a la barra lógica nuevo i ya
podrás a acceder a dentro de este clúster.

76. 3.5 Otras Barras
Aquí se ve como accedes al rotuer que has puesto
el clúster, a parte de crear clúster, puedes mover
los objetos, poner fondo de pantalla i visualizar
todo el diseño de la red en otras dimensiones.

77. 3.5 Otras Barras
La otra parte, seria la física que seria como una
ciudad i crear redes en cada edificio, y añadir
edificios etc.…
En la parte de abajo hay otra barra, donde es elEn la parte de abajo hay otra barra, donde es el
tiempo real donde te pone los minutos o horas que
llevas en este programa ejecutado. Si clicas al otro
cuadrado te llevar a la simulación que en las
practicas enseñaremos como se utiliza y de que se
trata.

78. 4. Practicas realizadas
Vamos a conectar 5 PC’s con un Router y con un Switch
Primero hemos de escoger el Router genérico, un Switch
y 5 PC’s en la barra de abajo i los pones en el
escenario.

79. 4. Practicas realizadas
Entonces tienes que conectarlos entre ellos (el Switch
con el Router, y el Switch con los 5 PC’s) Entonces
quedaría así. Porque sale en rojo? Porque aun no
has encendido los puertos en la parte de PC.
Antes tendremos que poner puertos Ethernet
necesarios para conectar los PC’s i cuando los
hayas conectado si has puesto la opción en DHCP
se te conectaran automaticamente, sino tendrás que
poner IP’ estáticas.

80. 4. Practicas realizadas

81. 4. Practicas realizadas
En el Router no cal poner puertos Ethernet porque
solo tienes que conectarlo al Switch.

82. 4. Practicas realizadas
Y despues tendras que también que poner un
puerto ethernet en el Switch para que se conecte al
router. Y otros 5 para que se conecten en los PC
correspondientes.

83. 4. Practicas realizadas
Entonces enciendes todas las interfaces que tengas
conectado, i lo puedes hacer con DHCP o con una IP
estática, siempre y cuando la del router sea
192.168.1.1 y el PC 192.168.1.x numero
cualquiera pero que no concuerde con otro PC.cualquiera pero que no concuerde con otro PC.
En la siguiente imagen se verá como están
conectados los 5 PC’s con su respectivo router y con
el Switch. Con IP’ estáticas

84. 4. Practicas realizadas

85. 4. Practicas realizadas
Entonces para enviar paquetes, tienes que ir a
simulación, y clicar a auto capturar, entonces ira
enviando paquetes al router, y después a sus
respectivos usuarios de PC. En la siguiente imagen
se ve como va enviando paquetes a todos los PC’sse ve como va enviando paquetes a todos los PC’s
que estén conectado al Switch. Eso se ha hecho con
IP estáticas.

86. 4. Practicas realizadas

87. 4. Practicas realizadas
Como conectar un Ordenador en Red Wi-fi.
Primero tienes que poner un PC y un Access Point
como se ve en la Imagen

88. 4. Practicas realizadas
Entonces entras en el PC y cambias el modulo de
Ethernet por el de Wi-fi, pero antes importante!
Apagar el ordenador.

89. 4. Practicas realizadas
Entonces ahora accedes al Access Point, i puedes
configurar el nombre de la Wi-fi (SSID) y si quieres
encriptar contraseña con WEP o WPA

90. 4. Practicas realizadas
Y ahora para que se pueda conectar el PC por Wi-
fi tienes que ir a config. Y a la parte de Wireless,
entonces tienes que poner el nombre de SSID , si lo
ha cambiado y la clave WEP que tenga el Router
Wi-fi. Y entonces ya se podrán conectar y como seWi-fi. Y entonces ya se podrán conectar y como se
ve en la imagen ya podrás enviar mensajes y
paquetes entre ellos.

91. 4. Practicas realizadas

92. FINFIN
