Este documento describe diferentes tipos de líneas de transmisión, incluyendo líneas balanceadas y desbalanceadas. Las líneas balanceadas usan dos conductores a la misma altura con potenciales opuestos en relación a la tierra, mientras que las líneas desbalanceadas tienen un conductor más cerca del suelo con una capacitancia mayor. Para conectar líneas balanceadas y desbalanceadas se requiere un dispositivo de transformación llamado balún. Finalmente, el documento provee una representación eléctrica básica de una línea de transmisión como un

1. Tipos de Lineas de TransmisiónEl tradicional par de hilos de cobre o línea bifilares la configuración más simple, lascaracterísticas de trabajo de pueden ser variadas al aumentar o disminuir la separación entro los dos conductores, y su utilidad práctica, se reduce generalmente afrecuencias inferiores a 500kHz

2. Los dos conductores son suspendidos a la misma altura sobre el piso, el potencial de uno es igual y de signo contrario al potencial del otro, con relación a tierra. A este tipo de configuración se le llama “línea balanceada”.

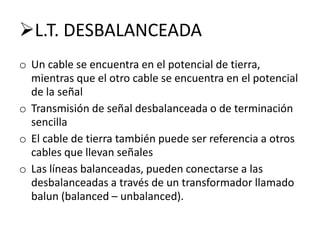

3. En cambio sí los dos conductores están en un plano vertical, con el conductor inferior tiene una capacitancia mas grande que la del superior con relación al piso, y se dice que la línea, y se dice que la línea esta “desbalanceada” o desequilibrada, porque las corrientes resultantes en los dos conductores son diferentes. Para acoplar o unir eficazmente una línea balanceada con otra que es desbalanceada, o viceversa, hay que intercalar entre ellas algún dispositivo o circuito de transformación, que comúnmente se le conoce como balún.

4. L.T. BALANCEADA

5. LINEAS BALANCEADAS DE DOS CABLES

6. Ambos conductores llevan corriente

7. Se le conoce como transmisión diferencial o balanceada

8. La señal que se transmite se mide como la diferencia de potencial entre los dos cables
