La calzadura es una estructura provisional que se construye para sostener las cimentaciones y el suelo vecino durante las excavaciones. Se diseñan con coeficientes de seguridad menores que los muros de contención debido a su carácter temporal. Su construcción debe ser rápida y por niveles, incrementando ligeramente el ancho de la base con cada nivel para brindar mayor estabilidad a mayor profundidad. Se recomienda monitorear las deformaciones y asentamientos durante su uso.

1. TRABAJO N° 01
¿A QUE LLAMAMOS CALZADURA?
Hay que tener en cuenta que cuando se diseña una calzadura, se trabaja con coeficientes
de seguridad al volteo y al deslizamiento menores a los usados en los muros de contención,
pensando en que se trata de una obra provisional.
Si se trata de uno o dos sótanos, el empuje actuante es mínimo o nulo, debido a que la
cohesión aparente del suelo gravoso de Lima supera al empuje teórico. Cuando las
profundidades son mayores, el tema se complica, por lo que debemos tener en considerar lo
siguiente.
PLANIFICACION
TRABAJO Y DISEÑO DE LA CALZADURA
Es recomendable que antes de emprender trabajos de calzadura se analice el problema en
la luz de las condiciones esperadas del suelo, de las características y ubicación de las
edificaciones vecinas etc. Y se prepare un plano de calzadura y recomendaciones
constructivas.
Las cargas sobre la calzadura-empuje lateral y cargas verticales-en cada uno de los puntos
de excavación deberán ser evaluadas en función a las características del suelo, su
contenido de humedad y la cercanía de cimentaciones existentes.
Conocimiento del suelo. Tanto para el diseño como para la ejecución de la calzadura es
indispensable que se tenga conocimiento de las características del suelo, y estar atento a
cualquier variación de éstas. En particular bolsones de arena.
Planificación. Planificar el proceso de excavación-calzadura-apuntamiento y de
construcción de las obras definitivas de manera que sea un proceso secuencial lo más
rápido posible.
DIPLOMADO EN RESIDENCIA Y SUPERVISIÓN DE OBRAS - BCH. WILBER HURTADO TORRES

2. Apuntalamiento. La calzadura, en particular en los frentes bajo o cercano a edificaciones
existentes, debe apuntalarse. Considerar que la capacidad de la calzadura-pantalla de
concreto simple-como muro de contención es limitada.
El apuntalamiento es esencial sobre todo cuando tenemos edificaciones vecinas ya sea que
éstas estén al borde de la excavación o estén más retiradas, caso más peligroso porque la
calzadura no cuenta con el beneficio de la carga vertical y trabajará solamente como
pantalla con el empuje adicional del bulbo de presiones de la cimentación del edificio. Las
recomendaciones de apuntalamiento deben ser parte del diseño de la calzadura. La carga
de diseño de los puntales debe ser estimada conservadoramente.
El empleo de apuntalamiento no sólo da seguridad a la calzadura sino que también puede
reducir el costo sustancialmente al permitir espesores menores de calzaduras. En
excavaciones profundas la longitud de los puntales de la calzadura deberá llegar a ser
considerable; las indicaciones se evaluara la conveniencia del empleo de puntales robustos
versus el empelo de puntales delgados a la luz de las necesidades de arriostre de éstos y
las dificultades de obra.
Teniendo las consideraciones respetivas.
DIPLOMADO EN RESIDENCIA Y SUPERVISIÓN DE OBRAS - BCH. WILBER HURTADO TORRES

3. Monitoreo. El proceso de excavación y calzadura requiere de un monitor permanente para
detectar: desplazamientos, asentamiento – mediante control topográfico permanente –
aparición de grietas de tensión o grietas en las edificaciones vecinas.
PROCEDIMEINTO DE TRABAJO
Es usual que los problemas con las edificaciones vecinas sean causados por las
deformaciones laterales de la calzadura o por los asentamientos diferenciales.
En los últimos años, en los que la confianza hacia las nuevas construcciones ha disminuido,
debido a los accidentes ocurridos en algunas obras, el utilizar calzaduras en la construcción
de muros de sótanos ha ocasionado problemas con terceros ya que se invade la propiedad
vecina. En el Perú, desde el inicio de los años 90, se utiliza muros de concreto armado que,
al principio, sirven como elementos de contención en la etapa de la excavación, soportando
los empujes del suelo mediante tensores y/o anclajes postensados. Este elemento de
contención es el muro perimétrico del proyecto, lo que no genera un costo adicional. Este
tipo de muros son llamados “muros excavados con anclajes o muros pantalla”.
La calzadura es un elemento que soporta carga vertical directamente y lo transmite a un
estado inferior del suelo. El término lo hemos generalizado para otro tipo de funciones y lo
empleamos indistintamente para aquellas obras que se realizan con algunos de los
propósitos siguientes:
Al terminar de construir una primera fila de muro, se pasa a repetir el proceso en una
segunda fila. Los paños son normalmente de 3m de altura por 4.5m o 5.0m de largo con
refuerzos verticales y horizontales que sobresalen hacia abajo y hacia los costados,
DIPLOMADO EN RESIDENCIA Y SUPERVISIÓN DE OBRAS - BCH. WILBER HURTADO TORRES

4. aproximadamente 50cm. Esto se hace con la finalidad de hacer el empalme con el futuro
paño adyacente y luego con el paño de la fila inferior.
Fig. 1: Foto donde se indica la colocación de refuerzo para futuros empalmes. Fuente ABB
Ingenieros EIRL.
Cuando hay una edificación al costado con cimentaciones superficiales lo recomendable es
hacer la primera fila del muro con longitudes de paños de hasta 2.5m. Esto se recomienda
ya que la cimentación del edificio existente no se está calzando y puede desestabilizarse si
se quita 5m de terreno.
Los anclajes pueden ser temporales o permanentes. Los anclajes temporales trabajan hasta
que son sustituidos por estructuras permanentes, en el caso de una excavación de varios
sótanos, el sostenimiento temporal se realiza con anclajes, hasta que son sustituidos por las
losas de entrepiso.
Los anclajes permanentes trabajan durante toda la vida útil del proyecto, por lo que se
dimensionará con mayores coeficientes de seguridad y los niveles de protección serán
mayores.
Los espesores recomendados para los muros anclados, construidos en un buen suelo, como
el de Lima, y para alturas normales de piso a piso son:
DIPLOMADO EN RESIDENCIA Y SUPERVISIÓN DE OBRAS - BCH. WILBER HURTADO TORRES
N° de Sótanos Espesor de muro (cm)
2 o 3 30
4 40
5 o 6 45
7 u 8 50 o 55

5. Cuando hay una edificación al costado con cimentaciones superficiales lo recomendable es
hacer la primera fila del muro con longitudes de paños de hasta 2.5m.
DIPLOMADO EN RESIDENCIA Y SUPERVISIÓN DE OBRAS - BCH. WILBER HURTADO TORRES

6. Esto se recomienda ya que la cimentación del edificio existente no se está calzando y puede
desestabilizarse si se quita 5m de terreno. Los anclajes pueden ser temporales o
permanentes.
Los anclajes temporales trabajan hasta que son sustituidos por estructuras permanentes, en
el caso de una excavación de varios sótanos, el sostenimiento temporal se realiza con
anclajes, hasta que son sustituidos por las losas de entrepiso. Los anclajes permanentes
trabajan durante toda la vida útil del proyecto, por lo que se dimensionará con mayores
coeficientes de seguridad y los niveles de protección serán mayores.
PARA CONSOLIDAR LA CIMENTACIÓN DE UNA ESTRUCTURA
Las calzaduras son estructuras provisionales que se diseñan y construyen para sostener las
cimentaciones vecinas y el suelo de la pared expuesta, producto de las excavaciones
efectuadas. Tienen por función prevenir las fallas por inestabilidad o asentamiento excesivo
y mantener la integridad del terreno colindante y de las obras existentes en él, hasta que
entren en funcionamiento las obras de calzadura y/o sostenimiento definitivas.
También podríamos decir que es un tipo de muro de contención de gravedad, que se
construye por tramos, en forma escalonada siguiendo los principios Mampostería
Su aplicación dependerá del tipo de terreno, ya que no se puede construir libremente sobre
cualquier suelo, hay que tener en cuenta la resistencia, cohesión, empuje activo del suelo,
por lo tanto El INGENIERO RESIDENTE a cargo de la Obra, deberá contar con un Estudio
General de Mecánica de Suelos, y así contar con una información precisa acerca de la
clasificación del mismo en cada uno de sus estratos encontrados.
DIPLOMADO EN RESIDENCIA Y SUPERVISIÓN DE OBRAS - BCH. WILBER HURTADO TORRES

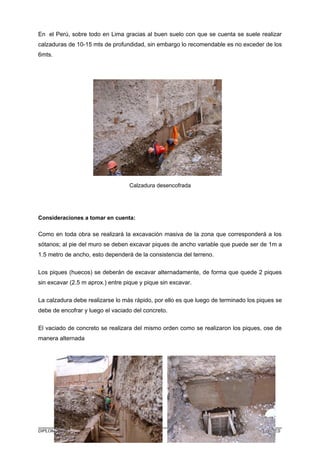

7. En el Perú, sobre todo en Lima gracias al buen suelo con que se cuenta se suele realizar
calzaduras de 10-15 mts de profundidad, sin embargo lo recomendable es no exceder de los
6mts.
Calzadura desencofrada
Consideraciones a tomar en cuenta:
Como en toda obra se realizará la excavación masiva de la zona que corresponderá a los
sótanos; al pie del muro se deben excavar piques de ancho variable que puede ser de 1m a
1.5 metro de ancho, esto dependerá de la consistencia del terreno.
Los piques (huecos) se deberán de excavar alternadamente, de forma que quede 2 piques
sin excavar (2.5 m aprox.) entre pique y pique sin excavar.
La calzadura debe realizarse lo más rápido, por ello es que luego de terminado los piques se
debe de encofrar y luego el vaciado del concreto.
El vaciado de concreto se realizara del mismo orden como se realizaron los piques, ose de
manera alternada
DIPLOMADO EN RESIDENCIA Y SUPERVISIÓN DE OBRAS - BCH. WILBER HURTADO TORRES

8. Vista General de la Calzadura
Y algo muy importante que la calzadura se realiza por niveles, por eso es que no se puede
realizar piques que corresponda al nivel inferior mientras no se haya completado la
calzadura superior.
Entre una calzadura superior e inferior debe de existir un desfase de medio paño (algo
similar a lo que se realiza en mampostería), con la finalidad de brindar trabazón entre
bloques y conforme se incremente la altura (profundidad) de la calzadura también tendrá
que aumentar el ancho de la base del calzado, por lo cual a mayor altura nos iremos
introduciendo mas en el terreno vecino, por ellos es que se debe ser muy cuidadoso en este
proceso de calzado pues un mínimo error puede provocar graves accidentes en la obra
como el colapso de la edificación vecina.
Por cierto como saber cuánto se incrementa el ancho de la base de nuestra calzadura
respecto a la altura , pues teóricamente eso dependerá del ángulo de fricción del terreno, sin
embargo como regla general se puede afirmar que el ancho de la calzadura será de 10 % a
20% de la profundidad, dejando a criterio del ingeniero en obra la elección.
Trujillo; Mayo del 2012
