El documento describe diferentes tipos de patrones de medición y su aplicación en ingeniería. Explica que los patrones internacionales son definidos por acuerdos internacionales y representan unidades de medida con la mayor precisión posible. Los patrones primarios se encuentran en laboratorios nacionales y representan unidades fundamentales. Los patrones secundarios son usados en laboratorios industriales y se calibran con patrones de referencia. Finalmente, el documento detalla diversos instrumentos de medición utilizados por ingenieros como metros, niveles láser y teodolitos.

1. República Bolivariana de Venezuela
I.U.P. Santiago Mariño
Ingeniería civil
PATRONES DE MEDICIÓN
José A. Brito A.
Caracas, diciembre de 2015

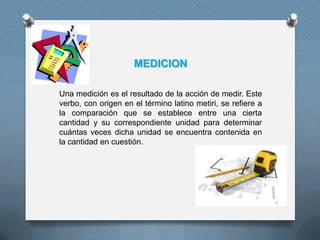

2. MEDICION
Una medición es el resultado de la acción de medir. Este
verbo, con origen en el término latino metiri, se refiere a
la comparación que se establece entre una cierta
cantidad y su correspondiente unidad para determinar
cuántas veces dicha unidad se encuentra contenida en
la cantidad en cuestión.

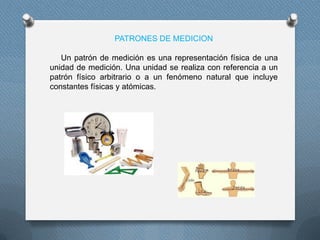

3. PATRONES DE MEDICION
Un patrón de medición es una representación física de una
unidad de medición. Una unidad se realiza con referencia a un
patrón físico arbitrario o a un fenómeno natural que incluye
constantes físicas y atómicas.

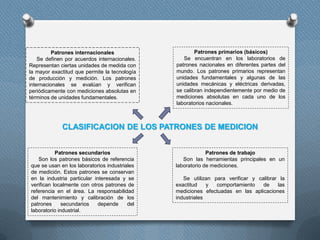

4. CLASIFICACION DE LOS PATRONES DE MEDICION
Patrones internacionales
Se definen por acuerdos internacionales.
Representan ciertas unidades de medida con
la mayor exactitud que permite la tecnología
de producción y medición. Los patrones
internacionales se evalúan y verifican
periódicamente con mediciones absolutas en
términos de unidades fundamentales.
Patrones primarios (básicos)
Se encuentran en los laboratorios de
patrones nacionales en diferentes partes del
mundo. Los patrones primarios representan
unidades fundamentales y algunas de las
unidades mecánicas y eléctricas derivadas,
se calibran independientemente por medio de
mediciones absolutas en cada uno de los
laboratorios nacionales.
Patrones secundarios
Son los patrones básicos de referencia
que se usan en los laboratorios industriales
de medición. Estos patrones se conservan
en la industria particular interesada y se
verifican localmente con otros patrones de
referencia en el área. La responsabilidad
del mantenimiento y calibración de los
patrones secundarios depende del
laboratorio industrial.
Patrones de trabajo
Son las herramientas principales en un
laboratorio de mediciones.
Se utilizan para verificar y calibrar la
exactitud y comportamiento de las
mediciones efectuadas en las aplicaciones
industriales

5. Patrones de trabajo
Patrones secundarios
Ejemplos

6. Patrones internacionales
Patrón primario básico

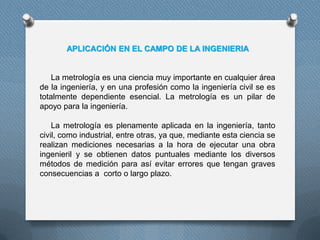

7. APLICACIÓN EN EL CAMPO DE LA INGENIERIA
La metrología es una ciencia muy importante en cualquier área
de la ingeniería, y en una profesión como la ingeniería civil se es
totalmente dependiente esencial. La metrología es un pilar de
apoyo para la ingeniería.
La metrología es plenamente aplicada en la ingeniería, tanto
civil, como industrial, entre otras, ya que, mediante esta ciencia se
realizan mediciones necesarias a la hora de ejecutar una obra
ingenieril y se obtienen datos puntuales mediante los diversos
métodos de medición para así evitar errores que tengan graves
consecuencias a corto o largo plazo.

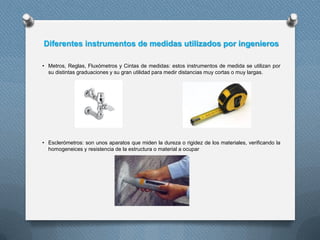

8. Diferentes instrumentos de medidas utilizados por ingenieros
• Metros, Reglas, Fluxómetros y Cintas de medidas: estos instrumentos de medida se utilizan por
su distintas graduaciones y su gran utilidad para medir distancias muy cortas o muy largas.
• Esclerómetros: son unos aparatos que miden la dureza o rigidez de los materiales, verificando la
homogeneices y resistencia de la estructura o material a ocupar

9. • Yunque de calibración: se utiliza a la par de los esclerómetros muy común mente usado para medir
la rigidez o dureza de los materiales
• Planímetros: esta es una herramienta que permite calcular de una forma muy precisa las
longitudes o medidas de una superficie de una zona que la persona que está midiendo no tenga
necesidad de medir con cintas.

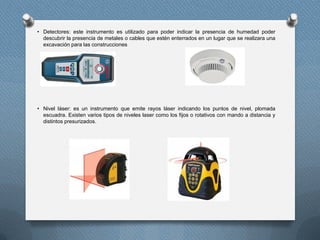

10. • Detectores: este instrumento es utilizado para poder indicar la presencia de humedad poder
descubrir la presencia de metales o cables que estén enterrados en un lugar que se realizara una
excavación para las construcciones
• Nivel láser: es un instrumento que emite rayos láser indicando los puntos de nivel, plomada
escuadra. Existen varios tipos de niveles laser como los fijos o rotativos con mando a distancia y
distintos presurizados.

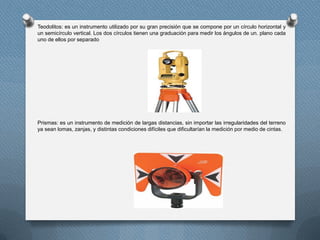

11. Teodolitos: es un instrumento utilizado por su gran precisión que se compone por un círculo horizontal y
un semicírculo vertical. Los dos círculos tienen una graduación para medir los ángulos de un. plano cada
uno de ellos por separado
Prismas: es un instrumento de medición de largas distancias, sin importar las irregularidades del terreno
ya sean lomas, zanjas, y distintas condiciones difíciles que dificultarían la medición por medio de cintas.
