El documento describe los tipos de concreto, mampostería y madera como materiales de construcción. El concreto puede ser simple o reforzado con acero, y tiene características como resistencia y versatilidad que lo hacen muy utilizado. La mampostería incluye bloques de arcilla, piedra o concreto unidos con mortero, y existen varios tipos como de cavidad reforzada. La madera también es un material histórico y sostenible para construir viviendas de 1 a 4 pisos, con cualidades como aislamiento térmico.

1. •U.P.T.C
• INTREGRANTES:
• LUIS FERNANDO CORREA
• JOHAN ANDRES MUÑOZ
• EDGAR QUINTERO

2. concreto
El concreto es un
material de
construcción
bastante resistente,
que se trabaja en su
forma líquida, por lo
que puede adoptar
casi cualquier
forma.
es un material compuesto empleado
en construcción, formado
esencialmente por un aglomerante al
que se añade partículas o fragmentos
de un agregado, agua y aditivos
específicos.
Es un material semejante a la
piedra que se obtiene
mediante una mezcla
cuidadosamente proporcionada
de cemento, arena y grava u
otro agregado, y agua;
después, esta mezcla se
endurece en formaletas con la
forma y dimensión deseadas.

3. TIPOS DE CONCRETO
• CONCRETO SIMPLE : CONCRETO SIMPLE. SE UTILIZA PARA CONSTRUIR MUCHOS TIPOS DE
ESTRUCTURAS, COMO AUTOPISTAS, CALLES, PUENTES, TÚNELES, PRESAS, GRANDES
EDIFICIOS, PISTAS DE ATERRIZAJE, SISTEMAS DE RIEGO Y CANALIZACIÓN, ROMPEOLAS,
EMBARCADEROS Y MUELLES, ACERAS, SILOS O BODEGAS, FACTORÍAS, CASAS E INCLUSO
BARCOS.
• CONCRETO REFORZADO: AL REFORZAR EL CONCRETO CON ACERO EN FORMA DE VARILLAS O
MALLAS, SE FORMA EL LLAMADO CONCRETO ARMADO O REFORZADO; EL CUAL SE UTILIZA
PARA DAR NOMBRE A SISTEMAS ESTRUCTURALES COMO: VIGAS O TRABES, LOSAS, CIMIENTOS,
COLUMNAS, MUROS DE RETENCIÓN, MÉNSULAS, ETC. LA ELABORACIÓN DE ELEMENTOS DE
CONCRETO PRESFORZADO, QUE A SU VEZ PUEDEN SER PRETENSADOS Y POSTENSADOS.

4. VENTAJAS Y DESVENTAJAS DE LAS
CONSTRUCCIONES DE CONCRETO
• BENEFICIOS :el concreto ofrece protección superior contra las tormentas y la actividad
criminal. un alto porcentaje de bancos nuevos utilizan concreto, reforzado con acero, en el
proceso de construcción, incluyendo las paredes concreto interiores. adicionalmente, la
construcción de concreto ofrece un alto nivel de resistencia al fuego y disminuye el ruido no
deseado.
• Desventajas :Una construcción de concreto no es recomendada para lugares donde el
suelo se hunde, a menos de que un cimiento flotante sea parte del diseño. Debido a que
aún un ligero movimiento puede dar como resultado grietas y fisuras, los edificios de
concreto en este tipo de suelo requieren un cimiento especial o el uso de pilones instalados
profundamente en la cama de piedra debajo de la estructura.

5. El concreto cuyas características de resistencia, versatilidad, durabilidad y economía, lo han
convertido en el material de construcción más utilizado en todo el mundo.
El concreto que es perfecto para la construcción de viviendas y edificaciones.
El concreto debido a su fácil maleabilidad puede adaptarse a una gran cantidad de formas
que lo hacen más versátil y además cuenta con resistencia al fuego es económico y puede
crearse ahí mismo donde se tiene la construcción y es más fácil para los trabajadores
utilizarlo.
Características especiales como la de la resistencia a la congelación, permeabilidad y
hermeticidad lo hacen perfecto para pavimentos ya que tiene una vida larga y un bajo costo
en mantenimiento.

6. CONSTRUCCIONES EN MAMPOSTERÍA
• QUÉ ES MAMPOSTERÍA EN CONSTRUCCIÓN
• LE LLAMAMOS MAMPOSTERÍA AL SISTEMA DE CONSTRUCCIÓN QUE CONSISTE EN
LEVANTAR MUROS A BASE DE BLOQUES QUE PUEDEN SER DE ARCILLA
COCINADA, PIEDRA O CONCRETO ENTRE OTROS. ACTUALMENTE SE UNEN
UTILIZANDO UN MORTERO DE CEMENTO Y ARENA CON UN POCO DE AGUA, EN
LAS PROPORCIONES ADECUADAS

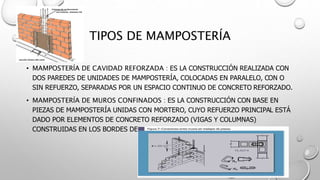

7. TIPOS DE MAMPOSTERÍA
• MAMPOSTERÍA DE CAVIDAD REFORZADA : ES LA CONSTRUCCIÓN REALIZADA CON
DOS PAREDES DE UNIDADES DE MAMPOSTERÍA, COLOCADAS EN PARALELO, CON O
SIN REFUERZO, SEPARADAS POR UN ESPACIO CONTINUO DE CONCRETO REFORZADO.
• MAMPOSTERÍA DE MUROS CONFINADOS : ES LA CONSTRUCCIÓN CON BASE EN
PIEZAS DE MAMPOSTERÍA UNIDAS CON MORTERO, CUYO REFUERZO PRINCIPAL ESTÁ
DADO POR ELEMENTOS DE CONCRETO REFORZADO (VIGAS Y COLUMNAS)
CONSTRUIDAS EN LOS BORDES DEL MURO.

8. CARACTERÍSTICAS DE LA MAMPOSTERÍA
ESTRUCTURAL
• ESTABILIDAD ESTRUCTURAL: LA CAPACIDAD PORTANTE DEL BLOQUE Y LA GAMA DE POSIBILIDADES DE COLOCAR ACERO
DE REFUERZO EN DISTINTAS CUANTÍAS, HACE QUE LA MAMPOSTERÍA DEL BLOCKS DE CONCRETO SATISFAGA MUCHAS
EXIGENCIAS DE RESISTENCIA Y ESTABILIDAD.
• RESISTENCIA AL FUEGO: PRESENTA UN TIEMPO DE RESISTENCIA A LA TRANSMISIÓN DEL CALOR DE AL MENOS 4 HORAS,
LO QUE HACE QUE SE CONSIDERE COMO UN ELEMENTO IMPORTANTE DENTRO DEL SISTEMA DE SEGURIDAD CONTRA
INCENDIOS.
• AISLAMIENTO TÉRMICO: LA ESTRUCTURA AHUECADA DEL BLOCK DE CONCRETO, HACE QUE SU MAMPOSTERÍA SEA
COMPATIBLE Y A BAJO COSTO CON MATERIALES AISLANTES, TALES COMO VERMICULITA Y POLIESTIRENO EXPANDIDO.
• MODULACIÓN: SABIENDO QUE EL BLOCK ES UN PRISMA CON UN PLANO DE 0.39X0.19 (MT) Y UN ESPESOR EN DISTINTAS
PRESENTACIONES (0.09, 0.14 Ó 0.19 (MT)), Y SI CONTEMPLAMOS LAS JUNTAS DE 0.01MT, SE ESTABLECE UNA DIMENSIÓN
NOMINAL DE 0.40X0.20X (0.10, 0.15 Ó 0.20) (MT).
• FUNDACIÓN: ANTES DE PROCEDER A LEVANTAR UN MURO DE MAMPOSTERÍA, LA BASE DE APOYO (YA SEA UNA ZAPATA
CORRIDA, UNA PLATEO O UNA VIGA) DEBE ESTAR NIVELADAY LIBRE DE MATERIAL QUE LIMITE LA ADHERENCIA DEL
MONTERO DE JUNTA, TALES COMO: GRASAS, ACEITES, TIERRA, ASERRÍN,

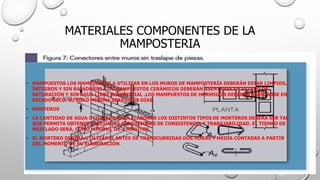

9. MATERIALES COMPONENTES DE LA
MAMPOSTERIA
• MAMPUESTOS LOS MAMPUESTOS A UTILIZAR EN LOS MUROS DE MAMPOSTERÍA DEBERÁN ESTAR LIMPIOS,
ÍNTEGROS Y SIN RAJADURAS. LOS MAMPUESTOS CERÁMICOS DEBERÁN ASENTARSE EN ESTADO DE
SATURACIÓN Y SIN AGUA LIBRE SUPERFICIAL .LOS MAMPUESTOS DE HORMIGÓN DEBERÁN ASENTARSE EN
ESTADO SECO. SU EDAD MÍNIMA SERÁ DE 28 DÍAS.
• MORTEROS
• LA CANTIDAD DE AGUA UTILIZADA PARA ELABORAR LOS DISTINTOS TIPOS DE MORTEROS DEBERÁ SER TAL
QUE PERMITA OBTENER ADECUADAS CONDICIONES DE CONSISTENCIA Y TRABAJABILIDAD. EL TIEMPO DE
MEZCLADO SERÁ, COMO MÍNIMO, DE 3 MINUTOS.
• EL MORTERO DEBERÁ UTILIZARSE ANTES DE TRANSCURRIDAS DOS HORAS Y MEDIA CONTADAS A PARTIR
DEL MOMENTO DE SU ELABORACIÓN.

10. Juntas Tanto las juntas horizontales como verticales
dispuestas entre los mampuestos, deberán quedar
completamente llenas de mortero. El espesor de las juntas
deberá ser el mínimo necesario para obtener uniformidad
en la capa de mortero y una correcta disposición de los
mampuestos. Las juntas tendrán un espesor máximo de 2
cm
Disposición de los mampuestos Los mampuestos se
dispondrán formando juntas horizontales continuas y
juntas verticales discontinuas, de modo que la longitud de
traba sea no menor que 1/4 de la longitud del mampuesto
utilizado. En muros resistentes ejecutados con ladrillos
cerámicos macizos no se admitirá, en ningún caso, la
disposición de dichos mampuestos en posición de
panderete o de canto
Colocación del hormigónPara lograr una trabazón
adecuada entre los muros de mampostería y las columnas
de hormigón armado, se ejecutará primero la
mampostería, interrumpiéndola en forma dentada, y luego
se colocará el hormigón de dichas columnas.Si se utiliza
mampostería reforzada con armadura distribuida, la
colocación del hormigón se efectuará según tramos no
mayores de 80 cm de altura simultáneamente con la
ejecución del muro. Además, el hormigón deberá vibrarse
mecánica o manualmente a fin de asegurar el llenado
completo de los espacios
. Estabilidad de los muros durante su construcción
Deberán adoptarse las precauciones necesarias para
asegurar la estabilidad de los muros durante el proceso
constructivo, especialmente ante las acciones
perpendiculares a su plano ejercidas por el viento, los
sismos, etc
Curado de los morteros Deberá efectuarse un eficiente
curado de los morteros. La duración del proceso de curado
dependerá de las condiciones climáticas, pero en general,
deberá ser tal que el mortero alcance el 70% de su
resistencia final.Para condiciones climáticas normales, el
tiempo mínimo de curado será de 7 días

11. • LA MADERA: PROVIENE DE LOS ÁRBOLES. ESTE ES EL HECHO MÁS IMPORTANTE A
TENER PRESENTE PARA ENTENDER SU NATURALEZA. EL ORIGEN DE LAS CUALIDADES
O DEFECTOS QUE POSEE PUEDEN DETERMINARSE A PARTIR DEL ÁRBOL DE DONDE
PROVIENE. LA MADERA TIENE UNA COMPLEJA ESTRUCTURA NATURAL, DISEÑADA
PARA SERVIR A LAS NECESIDADES FUNCIONALES DE UN ÁRBOL EN VIDA, MÁS QUE
SER UN MATERIAL DISEÑADO PARA SATISFACER NECESIDADES DE CARPINTEROS.
• LA MADERA ES HISTÓRICAMENTE UNO DE LOS MATERIALES MÁS UTILIZADOS POR EL
HOMBRE. ACTUALMENTE, EN LA MAYORÍA DE LOS PAÍSES DESARROLLADOS SU USO
COMO MATERIAL ESTRUCTURAL ALCANZA A MÁS DEL 90% DE LA CONSTRUCCIÓN
HABITACIONAL DE 1 A 4 PISOS.

12. Sostenibilidad La
disposición de la
madera como materia
prima es suficiente y
está garantizada a corto,
medio y largo plazo
Producto Ecológico El proceso de fabricación
de la madera requiere cantidades mínimas
de energía en comparación con el acero o el
hormigón. Es un material renovable que, en
su crecimiento, es capaz de absorber el
principal gas que provoca el efecto
invernadero: dióxido de carbono.
Cualidades mecánicas Es el material
que mejor relación tiene entre peso
propio y resistencia mecánica, lo que
permite crear estructuras resistentes
y ligeras.
Normativa La entrada en vigor del Código Técnico de la
Edificación de 2006 ha reconocido por primera vez a la
madera como material de la construcción al mismo
nivel que el acero y el hormigón
Durabilidad Con una correcta elección de la especie según su uso, siguiendo
un proceso de secado y fabricación controlado, aplicando modernos
tratamientos contra hongos e insectos y ejecutando detalles constructivos
necesarios para una correcta puesta, se consiguen todas garantías necesarias
en cuanto a la durabilidad del material
Estética La madera es un material natural, cálido, saludable, agradable al
tacto y estéticamente grato. Permite crear ambientes de lo más
confortables

13. VENTAJAS DE LA MADERA COMO MATERIAL
DE CONSTRUCCIÓN
• AISLANTE NATURAL GRACIAS A SU PARTICULAR ESTRUCTURA POROSA, LA MADERA ALMACENA NUMEROSAS ÁREAS
DE CALOR Y PERMITE REALIZAR ESTRUCTURAS DE ESPESOR REDUCIDO Y BAJO CONSUMO ENERGÉTICO. EL PODER
AISLANTE DE UNA PARED DE MADERA MACIZA DE 10 CM DE ESPESOR CORRESPONDE AL DE UNA PARED DE
CEMENTO DE 160 CM.
• PROPIEDADES ESTÁTICAS ÓPTIMAS LA MICROESTRUCTURA REFINADA DE LA MADERA ASEGURA A ESTE MATERIAL
UN PESO PROPIO REDUCIDO DE FRENTE A UNA EXCELENTE CAPACIDAD DE CARGA. NO OBSTANTE EL PESO
REDUCIDO, LA MADERA TIENE UNA CAPACIDAD DE CARGA 14 VECES SUPERIOR A LA DEL ACERO Y UNA
RESISTENCIA A LA COMPRESIÓN EQUIVALENTE A LA DEL HORMIGÓN.
• CONSTRUCCIÓN EN TIEMPOS BREVES EN LA CONSTRUCCIÓN DE OBRAS DE MADERA NO ES NECESARIO ESPERAR LOS
TIEMPOS DE SECADO. LA TÉCNICA DE CONSTRUCCIÓN “EN SECO” PERMITE AHORRAR TIEMPOS Y COSTES.
• RESISTENCIA AL FUEGO NO OBSTANTE SE TRATE DE UN MATERIAL INFLAMABLE, LA MADERA LAMINADA DISPONE
DE UNA RESISTENCIA AL FUEGO MUY ELEVADA. CARBONIZA SUPERFICIALMENTE EN MODO UNIFORME PORQUE NO
PRESENTA HENDIDURAS Y FORMA UNA BARRERA DE PROTECCIÓN QUE OBSTACULIZA LA PROPAGACIÓN DE LAS
LLAMAS HACIA EL INTERIOR
• SEGURIDAD ANTISÍSMICA
• LA MADERA ES ELÁSTICA Y EXTREMADAMENTE RESISTENTE A LAS TRACCIONES, POR LO TANTO ES EL MATERIAL DE
CONSTRUCCIÓN IDEAL PARA LOS PROYECTOS QUE SE REALIZAN EN ZONAS SÍSMICAS
• LA MADERA ES UN MATERIAL TERMOAISLANTE
• LA MADERA ASEGURA UNA ÓPTIMA PROTECCIÓN CONTRA EL FRÍO EN INVIERNO Y EL CALOR EN VERANO, EN UN

14. CONSTRUCCIONES METÁLICAS
• USO DE ESTRUCTURAS METÁLICAS PARA LA CONSTRUCCIÓN
• LAS ESTRUCTURAS METÁLICAS CONSTITUYEN UN SISTEMA
CONSTRUCCIÓN MUY UTILIZADO EN VARIOS PAÍSES, CUYO EMPLEO
SUELE CRECER EN FUNCIÓN DE LA INDUSTRIALIZACIÓN. ADEMÁS, POSEE
UNA GRAN CAPACIDAD DE RESISTENCIA, YA QUE UTILIZA
PRIMORDIALMENTE EL ACERO.
• ESTO LE DA LA POSIBILIDAD DE LOGRAR SOLUCIONES DE GRAN
ENVERGADURA, CONVIRTIÉNDOSE EN LA MEJOR OPCIÓN PARA LA
EDIFICACIÓN DE PROYECTOS DE GRAN TAMAÑO Y VOLUMEN ELEVADO
DE ESTRUCTURAS

15. • PLAZOS CORTOS EN TERMINACIÓN DE OBRA, MENOR CANTIDAD DE DINERO INVERTIDO O
FINANCIACIÓN.
• LAS CONSTRUCCIONES SE REALIZAN EN TIEMPOS REDUCIDOS.
• GRAN CAPACIDAD DE RESISTENCIA POR EJEMPLO CUANDO SE HACE USO DEL ACERO.
• ES UNA EXCELENTE SOLUCIÓN A PROYECTOS DE GRANDES PROPORCIONES.
• ES ALTAMENTE ADAPTABLE LO CUAL ES IMPORTANTE PARA REFORZAR LAS ESTRUCTURAS EN
CONSTRUCCIÓN.
• EL ACERO ESTRUCTURAL PUEDE LAMINARSE DE FORMA ECONÓMICA EN UNA GRAN VARIEDAD
DE FORMAS Y TAMAÑOS.
• ADEMÁS, COMO SI FUERA POCO, CUANDO SE UTILIZAN ESTRUCTURAS METÁLICAS Y LUEGO
QUE SE TERMINE LA OBRA SE PUEDE DESMONTAR Y POSTERIORMENTE SER RE UTILIZADA EN
NUEVOS USOS, LO MEJOR DE TODO ES QUE PERMITE SER RECICLADA CON FACILIDAD.

16. DESVENTAJAS DEL ACERO ESTRUCTURAL.
• CORROSIÓN. ESTE TIPO DE MATERIALES PUEDEN PRESENTAR PROBLEMAS DE CORROSIÓN
DEPENDIENDO DEL LUGAR Y LOS AGENTES CORROSIVOS EXTERNOS.
• PROBLEMÁTICA EN CASO DE INCENDIOS. DEBIDO A ESTO, ES CONVENIENTE, Y EN ALGÚN
CASO OBLIGATORIO, RECUBRIR ESTE TIPO DE ESTRUCTURAS CON PINTURA IGNÍFUGA O
INTUMESCENTE PARA EVITAR EL COLAPSO DE LA MISMA.
• PANDEO, YA QUE SE UTILIZAN ELEMENTOS ESBELTOS SOMETIDOS A COMPRESIÓN (SOPORTES
METÁLICOS). NO OBSTANTE, LAS ESTRUCTURAS SE CALCULAN EVITANDO ESTOS FENÓMENOS.
• COSTE ECONÓMICO DE LA ESTRUCTURA Y SU POSTERIOR MANTENIMIENTO: PINTURAS
CONTRA LA CORROSIÓN, PANELES DE PROTECCIÓN FRENTE AL FUEGO...
• MANO DE OBRA ESPECIALIZADA.

17. COMPORTAMIENTO ESTRUCTURAL
• ESTAS ESTRUCTURAS CUMPLEN CON LOS MISMOS CONDICIONANTES QUE LAS
ESTRUCTURAS DE HORMIGON, ES DECIR, QUE DEBEN ESTAR DISEÑADAS PARA
RESISTIR ACCIONES VERTICALES Y HORIZONTALES.
• EN EL CASO DE ESTRUCTURAS DE NUDOS RÍGIDOS, SITUACIÓN NO MUY
FRECUENTE, LAS SOLUCIONES GENERALES A FIN DE RESISTIR LAS CARGAS
HORIZONTALES, SERÁN LAS MISMAS QUE PARA ESTRUCTURAS DE HORMIGÓN
ARMADO.
• PERO SI SE TRATA DE ESTRUCTURAS ARTICULADAS, TAL EL CASO NORMAL EN
ESTRUCTURAS METÁLICAS, SE HACE NECESARIO RIGIDIZAR LA ESTRUCTURA A
TRAVÉS DE TRIANGULACIONES (LLAMADAS CRUCES DE SAN ANDRÉS), O
EMPLEANDO PANTALLAS ADICIONALES DE HORMIGÓN ARMADO.

18. CONSTRUCCIÓN EN SECO
• PARA LEVANTAR LA CASA O PARA RENOVARLA, LA CONSTRUCCIÓN EN SECO SE
AFIANZA COMO OPCIÓN. PLACAS PARA INTERIORES Y EXTERIORES Y PANELES DE
MADERA: VENTAJAS, OPINIONES Y COSTOS
• LA INNOVACIÓN DE MATERIALES Y LA TECNOLOGÍA EMPLEADA EN ELLOS, ENTRE
UN 12 POR CIENTO Y UN 15 POR CIENTO DE LA SUPERFICIE QUE SE CONSTRUYE
EN EL PAÍS SE REALIZA MEDIANTE ALGÚN SISTEMA CONSTRUCTIVO
INDUSTRIALIZADO, SEGÚN DATOS DEL INCOSE (INSTITUTO PARA LA
INVESTIGACIÓN Y DESARROLLO DE MATERIALES Y TÉCNICAS APLICABLES A LA
CONSTRUCCIÓN EN SECO).

19. Construcciones en seco
• LAS PLACAS
• BÁSICAMENTE, EL MERCADO OFRECE DOS TIPOS DE PLACAS: LAS QUE SE UTILIZAN EN
INTERIORES, DENOMINADAS PLACAS DE YESO, Y LAS CEMENTICIAS, QUE SEGÚN LOS
ESPECIALISTAS SE EMPLEAN EN EL EXTERIOR DE LAS EDIFICACIONES PUES RESULTAN MÁS
RESISTENTES A LA HUMEDAD Y A LOS IMPACTOS.
• LAS PLACAS DE YESO SON UN CONJUNTO DE MATERIALES Y SISTEMAS CONSTRUCTIVOS
DISEÑADOS PARA LA ALBAÑILERÍA INTERIOR: TABIQUES, TECHOS Y FORRADOS DE MURO.
ESTÁN FORMADAS POR UN NÚCLEO DE YESO DE ORIGEN NATURAL, RECUBIERTO POR DOS
CAPAS DE CELULOSA ESPECIAL MULTIHOJA, Y SE PRESENTAN EN MEDIDAS DE 1,20 X 2,40
METROS. SIN EMBARGO, ESA EXTENSIÓN PUEDE VARIAR.
• CEMENTICIAS: TAL COMO INDICA SU NOMBRE, SON ELABORADAS A BASE DE CEMENTO,
CUARZO Y FIBRA DE CELULOSA, Y FRAGUADAS EN HORNOS DE AUTOCLAVE PARA
INCREMENTAR SU RESISTENCIA. SE USAN EN LOCALES COMERCIALES, SHOPPINGS,
VIVIENDAS, CONSTRUCCIÓN EN SECO EN GENERAL Y EN VIVIENDAS PRE-FABRICADAS. SE
PRESENTAN EN PLACAS DE 1,20 X 2,40 METROS Y DE 12,5 MILÍMETROS DE ESPESOR Y
BORDES CUADRADOS. SON ESPECIALMENTE INDICADAS PARA FACHADAS, MUROS STEEL
FRAMING, CIELORRASOS SEMICUBIERTOS Y CIELORRASOS DE BALCONES.

20. CONSTRUCCIONES EN SECO
ESPECIFICACIONES TÉCNICAS
• PANELES EXTERIORES: ESTARÁN CONSTRUIDOS EN SU CARA EXTERNA CON PLACAS SUPERBOARD ALTO IMPACTO DE 6MM.
ATORNILLADOS SOBRE MONTANTES Y SOLERAS DE CHAPAS PESTAÑADAS CON PLIEGUES NERVURADOS Y A LA ESTRUCTURA
ENCADENADA DE VIGAS Y COLUMNAS DE HIERRO DE PERFIL “C 8”. TERMINADAS EN EL INTERIOR CON PLACAS DURLOCK DE
12MM. ATORNILLADAS A LOS MONTANTES Y ESTRUCTURA DESCRIPTA ANTERIORMENTE.
• PANELES INTERIORES: SERÁN DE ESTRUCTURA SIMILAR A LOS PANELES EXTERIORES CON LA DIFERENCIA QUE PARA AMBAS
CARAS SE USARÁN PLACAS DURLOCK DE 12MM. LOS PANELES SANITARIOS SE USARÁN LAS PLACAS VERDES ANTIHUMEDAD.
• • ESTRUCTURA: COLUMNAS, VIGAS Y CABREADAS CONSTRUIDAS CON PERFIL DE HIERRO “C 8” SOLDADOS Y ANCLADOS A
ESTRUCTURA ANTISÍSMICAS DE FUNDACIONES, CORREAS DE TECHO DE CAÑO RECTANGULAR.
• TECHO: SERÁN DE CHAPA GALVANIZADA TRAPEZOIDAL O SENOZOIDAL CALIBRE 27 DISPUESTO A DOS AGUA CAÍDA LIBRE.
• CIELORRASO: SE UTILIZARÁN PLACAS DURLOCK SOBRE MONTANTES DE CHAPA GALVANIZADA, COLOCANDO COMO
BARRERA DE VAPOR UNA MEMBRANA HIDRÓFUGA (WICHI ROOFING).
• • ABERTURAS: VENTANAS DE ALUMINIO TIPO CORREDIZO CON VIDRIO REPARTIDO Y MEDIDAS ESTÁNDARES CONFORME A
PLANOS, VIDRIOS INCLUIDOS, LA PUERTA DEL FRENTE SERÁ METÁLICA DOBLE CHAPA INYECTADA, LAS PUERTAS INTERIORES
PLACAS DE GUATAMBÚ Y MARCOS DE CHAPA DE HIERRO.
• •INSTALACIÓN ELÉCTRICA: SE COLOCARÁN CAÑOS Y CAJAS DE CHAPA DE LUZ EN LOS PANELES Y CIELORRASOS DEJANDO
LOS CHICOTES DE UNIÓN CON LOS CAÑOS DE LA ARAÑA ELÉCTRICA QUE SE ENCUENTRA EN EL CIELORRASO, LOS CAÑOS
SERÁN CORRUGADOS ANTILLAMA APROBADOS.
• INSTALACIONES SANITARIAS: SE PREVÉ LA COLOCACIÓN DE CAÑOS TERMOFUSIÓN DE AGUA FRÍA Y CALIENTE EN LOS
PANELES SANITARIOS. ADEMÁS SE PROVEERÁN LOS ARTEFACTOS SANITARIOS DE INODORO, BIDET, LAVATORIO Y PIE.
• TERMINACIONES: SE COLOCARÁN TAPAJUNTAS, CONTRAMARCO, ESQUINEROS.

21. CONSTRUCCIONES EN SECO
VENTAJAS

22. CONSTRUCCIONES PREFABRICADAS
• LAS CASAS PREFABRICADAS SON VIVIENDAS CONSTRUIDAS A PARTIR DE SECCIONES
ESTANDARIZADAS, QUE SON FABRICADAS CON ANTELACIÓN FUERA DE SU LUGAR DE
EMPLAZAMIENTO, Y POSTERIORMENTE ENVIADAS A SU UBICACIÓN DEFINITIVA PARA
SU ENSAMBLAJE FINAL.
• SE REFIERE A LAS PARTES DE EDIFICIOS YA CONSTRUIDOS EN DIVERSAS INDUSTRIAS
PUEDEN SER DE DIFERENTES MATERIALES COMO EL HORMIGÓN, CONCRETO, METAL
Y MADERA, SEGÚN EL USO QUE SE LE VA A DAR. ESTO AUNQUE PAREZCA UNA
MANERA POCO EFICIENTE DE CREACIÓN DE EDIFICIOS, REDUCE EL COSTO Y PERMITE
QUE LA CONSTRUCCIÓN DEL EDIFICIO SE REALICE DE LA MANERA MÁS RÁPIDA Y
EFICIENTE. TAMBIÉN REDUCE DE MANERA CONSIDERABLE EL DAÑO AMBIENTAL, PUES
NO SE CREA RUIDO, Y LOS DESECHOS EN LA CREACIÓN DE LOS BLOQUES ES MERMA,
QUE PUEDE SER REUTILIZABLE.

23. CONSTRUCCIONES PREFABRICADAS
TIPOS
• EDIFICIOS PREFABRICADOS DE HORMIGÓN
• SON BLOQUES DE HORMIGÓN CREADOS EN
INDUSTRIAS CON UN SISTEMA INDEPENDIENTE
EN LA ESTRUCTURA, CON AISLACIÓN TÉRMICA
EXTERIOR E INTERIOR, CAPAZ DE REDUCIR
TEMPERATURAS Y RUIDO
• EDIFICIOS PREFABRICADOS DE ACERO
• LOS EDIFICIOS DE ACERO, SON LAS
ESTRUCTURAS MÁS DURADERAS Y ESTABLES
QUE EXISTEN HASTA EL DÍA DE HOY. UNA DE
LAS VENTAJAS QUE TIENE LA PREFABRICACIÓN
EN BLOQUES DE ACERO, ES QUE CADA
COMPONENTE QUE ESTE REQUIERA, YA SEA
PUERTAS, VENTANAS Y PAREDES SON
Edificios prefabricados de madera
La madera es un material que nos brinda
la naturaleza para poder fabricar
diferentes materiales para
posteriormente convertirse en objetos o
utensilios que puede utilizar el ser
humano tal es el caso de los edificios
prefabricados de madera el cual puede

24. CONSTRUCCIONES PREFABRICADAS
CARACTERÍSTICAS
• LAS VIVIENDAS PREFABRICADAS DEBEN APOYARSE SOBRE CIMIENTOS O TAMBIÉN LLAMADO
FUNDACIONES, Y CONECTARSE A LAS REDES URBANAS DE SANEAMIENTO, AGUA Y ELECTRICIDAD, AL
IGUAL QUE LAS VIVIENDAS CONVENCIONALES.
• PILOTES: TUBOS DE CEMENTO RELLENO DE HORMIGÓN O ROLLIZO DE MADERA (GENERALMENTE
PINO IMPREGNADO). ESTA FUNDACIÓN ES GENERALMENTE USADA CUANDO EL TERRENO O SITIO
DONDE SE MONTARÁ LA CASA PREFABRICADA ESTÁ CON UN DESNIVEL MUY PRONUNCIADO.
• RADIER: BASE SÓLIDA Y COMPACTA COMPUESTA POR HORMIGÓN, PARA HACER ESTE TIPO DE
FUNDACIÓN SE DEBE HACER UNA EXCAVACIÓN DE APROXIMADAMENTE 40 CM DE PROFUNDIDAD Y
20 A 25 CM DE ANCHO LLAMADO CIMIENTO O "HERIDO", A CONTINUACIÓN LA EXCAVACIÓN ES
LLENADA CON BOLONES Y HORMIGÓN. LUEGO DEL LLENADO DE CIMIENTO SE PASA A LA ETAPA DEL
SOBRECIMIENTO, COMPUESTA POR BLOQUES DE HORMIGÓN CELULAR EN TODO EL PERÍMETRO DE LA
CONSTRUCCIÓN.
• TRADICIONALMENTE, UNO DE LOS PRINCIPALES PROBLEMAS QUE TENÍAN ESTAS CONSTRUCCIONES
ERA LA FALTA DE AISLAMIENTO TÉRMICO, SITUACIÓN QUE HA CAMBIADO CON LA EVOLUCIÓN DE
LOS MATERIALES AISLANTES TANTO TÉRMICOS COMO ACÚSTICOS.

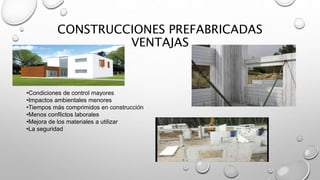

25. CONSTRUCCIONES PREFABRICADAS
VENTAJAS
•Condiciones de control mayores
•Impactos ambientales menores
•Tiempos más comprimidos en construcción
•Menos conflictos laborales
•Mejora de los materiales a utilizar
•La seguridad
