1. ESTRUCTURAS IV
INTEGRANTES:
- JULIO FRANCO PUGA
- ALICIA YEPEZ
-JAIME AMAGUAYA
MAMPOSTERÍA ESTRUCTURAL

2. Los tipos de muros a los que se hará
referencia en estas normas son los
siguientes:
6.2.1 CLASIFICACIÓN
Mampostería Simple (No Reforzada)
Mampostería de Muros Confinados.
Mampostería Parcialmente Reforzada.
Mampostería Reforzada.

3. Es la estructura conformada por piezas de mampostería de
perforación vertical, unidas por medio de mortero, reforzada
internamente con barras y alambres de acero.
El mortero de relleno puede colocarse en todas las celdas
verticales o solamente en aquellas donde está ubicado el
refuerzo.
Este sistema estructural se clasifica para efectos de diseño
sismo resistente, como uno delos sistemas con « capacidad
especial de disipación de energía » en el rango inelástico
cuando todas sus celdas se inyectan con mortero de relleno, y
como uno de los sistemas con capacidad moderada de
disipación de energía cuando solo se inyectan con mortero de
relleno las celdas verticales que llevan refuerzo
Mampostería
Reforzada.

4.  Es la construcción en base a piezas de mampostería de
perforación vertical.
 Unidas por medio de mortero.
 Reforzada internamente con barras y alambres de acero.
Este sistema se clasifica para efectos de diseño sismo
resistente, como uno de los sistemas de «capacidad
mínima de disipación de energía en el rango
inelástico.»
Mampostería
Parcialmente
Reforzada.

5.  Es la estructura conformada por piezas de mampostería
 Unidas por medio de mortero.
 que no cumplen las cuantías mínimas de refuerzo
establecidas « NO TIENEN REFUERZO »
Mampostería
Simple (No
Reforzada).

6. 6.2.2 DEFINICIONES
 Estructura.
 Sistema estructural.
 Mampostería.
 Mampostería armada
 Mampostería Confinada.
 Aparejo de la fábrica.

7.  Estructura.
Combinación organizada de las partes «conectadas entre sí»
proyectada para proveer un cierto grado de rigidez.
Este término se refiere a las partes sometidas a carga.
Estructura es el conjunto d elementos de un cuerpo destinados
a soportar los efectos que actúan sobre el.
«MANTENER SU FORMA»
Con el objeto de

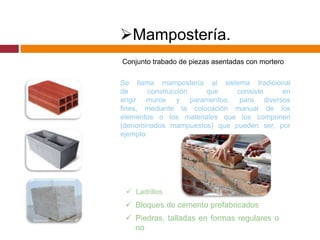

8. Mampostería.
Conjunto trabado de piezas asentadas con mortero
Se llama mampostería al sistema tradicional
de
construcción
que
consiste
en
erigir muros y paramentos, para diversos
fines, mediante la colocación manual de los
elementos o los materiales que los componen
(denominados mampuestos) que pueden ser, por
ejemplo:
 Ladrillos
 Bloques de cemento prefabricados
 Piedras, talladas en formas regulares o
no

9. Mampostería armada.
. Mampostería en la que se colocan varillas o
mallas, generalmente de acero, embebidas en
mortero u hormigón, de modo que todos los
materiales trabajen en conjunto.
VENTAJAS DEL SISTEMA
 Eliminación de encofrados.
 Velocidad.
 Un solo rubro de mano de obra.
 Disminución del hormigón empleado.
 Aceleración de los trabajos.

10. Mampostería Confinada
Es la mampostería con elementos de concreto
reforzado (vigas y columnas de amarre), en su
perímetro
En nuestro medio, es la más común.

11. Aparejo de la fábrica.
Aparejo es la ley de traba o disposición de los
ladrillos en un muro, que estipula desde las
dimensiones del muro hasta los encuentros y
los enjarjes, de manera que el muro suba de forma
homogénea en toda la altura del edificio.
 Aparejo a Sogas
 Aparejo tipo ingles
 Aparejo Tizón
 Aparejo Panderete
 Aparejo Palomero

12.  PIEZAS DE MAMPOSTERÍA
Pieza de mampostería. Unidad fabricada, para utilizarse en la construcción de mamposterías.
Área bruta.
Área de la sección de la pieza sin descontar
el área de los huecos.
 Hueco
 Tabiquillo
Vacío conformado en una
pieza que puede o no
atravesarla completamente.
 Tizón.
Dimensión
Material entre huecos correspondiente al lado
intermedio o ancho.
de una pieza.
 Tabla.
Cara mayor de
una pieza de
mampostería
(soga x tizón).
 Canto
Cara mediana de
una pieza de
mampostería (soga
x grueso).
 Grueso.
 Soga.
Dimensión correspondiente al
lado mayor o largo
Dimensión al lado menor
o altura
 Testa.
Cara menor de una pieza de
mampostería (tizón x grueso).

13. MORTEROS
 Mortero
Mezcla de :
 Cemento
+
 Arena
+
 Agua
Resistencia a compresión del mortero.
«Resistencia media a compresión de un
número especificado de probetas de
mortero ensayadas tras 28 días de curado.»

14. GRACIAS

16. MAMPOSTERÍA
6.2.2.3
ESTRUCTURAL HORMIGÓN
DE RELLENO

17. HORMIGÓN DE RELLENO
-Rellenar cavidades en estructuras de
hormigón
ESTRUCTURAL armado prefabricadas.
-Apoyo de placas base en estructuras
metálicas.
-Rellenar zonas de hormigonado
incompleto(nidos).
BENEFICIOS
 Alta fluidez y facilidad para tomar la forma
del moldaje que lo contiene.
 Elevada resistencia inicial.
 Baja exudación.

18. HORMIGÓN DE RELLENO
PRECAUCIONES
ESTRUCTURAL
-Usar la dosis de agua recomendada y
evitar su adicción extra.
-En verano evitar exposición directa al
sol, minimizar temperatura con agua
potable.
-Efectuar curado con arpillera, riego
directo, o membrana de curado.
-No mezclar este producto con otros
materiales.
FORMATO DE DISTRIBUCIÓN
Sacos: 25 kg

19. MAMPOSTERÍA
ESTRUCTURAL
6.2.2.4 ARMADURAS

20. La armadura
es un armadura
ARMADURAS de FISUFOR se incorpora en los
prefabricada DEFINICION
acero que
tendeles de la fábrica. Está constituida por
dos alambres paralelos unidos mediante
soldaduras en el mismo plano usando un
alambre diagonal continuo.

21. ARMADURAS
-Es fundamental dar continuidad al
alambre exterior para prevenir posibles
procesos patológicos.
-Se debe dejar un mínimo de 15 mm de
recubrimiento de mortero entre el
alambre longitudinal y el borde exterior
de la junta.
-La longitud de solapo será de 250mm.
Hay que procurar que las zonas de
empalme no queden situadas en un
mismo plano vertical.

22. ARMADURAS
VENTAJAS
-Controla la posible fisuración de la fábrica.
-Sirve para enlazar muros dobles o capuchinos.
-Aumenta la resistencia a flexión de la fábrica.
-Permite la ejecución de dinteles.
-Permite aumentar la distancia entre juntas
verticales.

23. MAMPOSTERÍA
ESTRUCTURAL
6.2.2.5 JUNTAS

24. JUNTAS

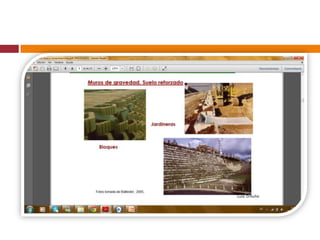

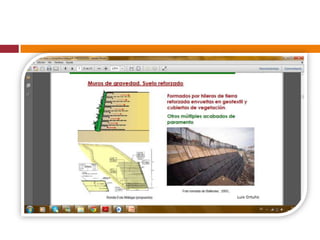

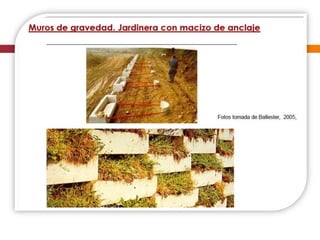

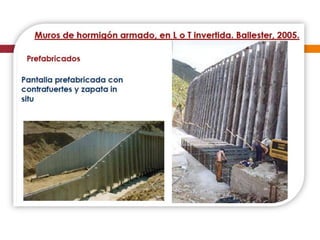

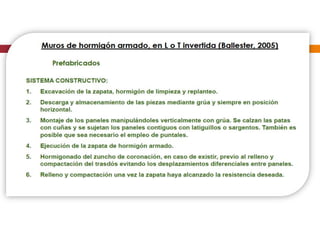

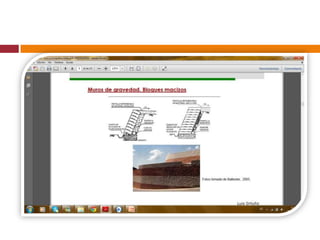

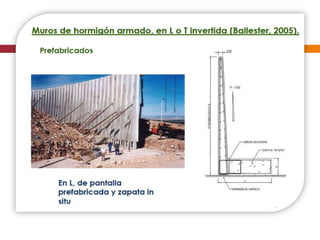

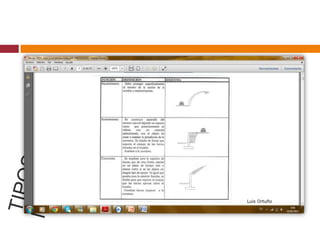

41. COMPROBACIONES PROCESO
DE DISEÑO

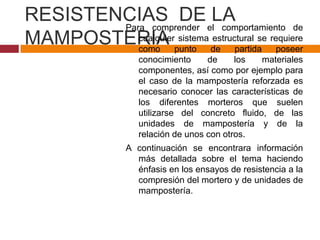

43. RESISTENCIAS DE elLA
Para comprender
comportamiento de
cualquier sistema estructural se
MAMPOSTERIA punto de partida requiere
como
poseer
conocimiento
de
los
materiales
componentes, así como por ejemplo para
el caso de la mampostería reforzada es
necesario conocer las características de
los diferentes morteros que suelen
utilizarse del concreto fluido, de las
unidades de mampostería y de la
relación de unos con otros.
A continuación se encontrara información
más detallada sobre el tema haciendo
énfasis en los ensayos de resistencia a la
compresión del mortero y de unidades de
mampostería.

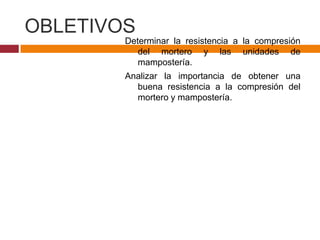

44. OBLETIVOS
Determinar la resistencia a la compresión
del mortero y las unidades de
mampostería.
Analizar la importancia de obtener una
buena resistencia a la compresión del
mortero y mampostería.

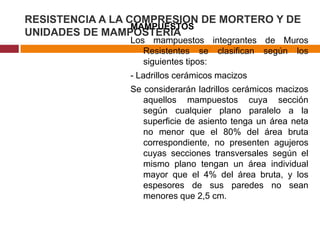

45. RESISTENCIA A LA COMPRESION DE MORTERO Y DE
MAMPUESTOS
UNIDADES DE MAMPOSTERÍA
Los mampuestos integrantes de Muros
Resistentes se clasifican según los
siguientes tipos:
- Ladrillos cerámicos macizos
Se considerarán ladrillos cerámicos macizos
aquellos mampuestos cuya sección
según cualquier plano paralelo a la
superficie de asiento tenga un área neta
no menor que el 80% del área bruta
correspondiente, no presenten agujeros
cuyas secciones transversales según el
mismo plano tengan un área individual
mayor que el 4% del área bruta, y los
espesores de sus paredes no sean
menores que 2,5 cm.

46. CARAMICA ARMADA
Si se le incorpora acero a la mampostería
(cerámica armada), ésta será capaz de
tomar esfuerzos de tracción, con resultados
formales notables.
Bloques huecos portantes cerámicos y de
hormigón
Se considerarán bloques huecos portantes
aquellos mampuestos cuya sección según
cualquier plano paralelo a la superficie de
asiento tenga un área neta no menor que el
40% del área bruta.
En general, no se admitirá la utilización de los
bloques huecos con tubos horizontales para
la construcción de muros resistentes, debido
a las dificultades que se presentan para
ejecutar las juntas verticales y al
comportamiento frágil que demuestran.
Excepcionalmente se admitirá su utilización
en muros resistentes, si en su diseño se
adoptan disposiciones especiales destinadas
a garantizar su resistencia, lo que deberá
comprobarse mediante ensayos.

47. CALIDAD DE LA
MAMPOSTERIA resistentes de la mampostería
Las cualidades
se caracterizan mediante los siguientes
parámetros, los cuales se tendrán en
cuenta en su diseño y control:
-
Resistencia
'mo
Resistencia
mo
básica
básica
a
la
comprensión
al
corte
La resistencia de la mampostería a la tracción
en dirección perpendicular a las juntas de
asiento, originada por la flexión contenida
en el plano del muro, se considerará nula.
Las características de deformabilidad de la
mampostería se definen mediante los
siguientes parámetros:
- Módulo de elasticidad longitudinal Em
- Módulo de corte Gm

48. MORTEROS
Tipificación de los morteros para juntas
Los morteros utilizados en la ejecución de las
juntas horizontales y verticales de los
elementos estructurales de mampostería, se
tipifican en función de su resistencia mínima a
compresión a 28 días.

49. Resistencia a compresión de los
La resistencia básica
mampuestos a la compresión
'mo de la mampostería, medida con
relación al área bruta correspondiente,
constituye un índice de la resistencia de
la mampostería a la compresión, y se
utilizará para su diseño y control.
La
resistencia
'mo de la mampostería se determinará a
la edad para la cual se espera será
solicitada a su capacidad máxima.
Se consideran 28 días como edad de
referencia.

50. La
determinación
de
la
resistencia
'mo se realizará durante la fase de proyecto y se verificará luego
mediante controles efectuados durante la fase de construcción.
La resistencia de la mampostería depende principalmente de la
resistencia de la pieza y en menor grado de la del mortero, es por
tanto, importante, utilizar piezas sanas, por la falta de métodos de
ensayo. La resistencia a la compresión de las piedras varia desde
100 Kg/cm2 (areniscas suaves hasta mas de 2000 Kg/cm2
(granitos y basaltos). Se permiten en la mampostería de piedras
naturales morteros de menor calidad que para mampostería de
piedras artificiales.
Para realizar las verificaciones de resistencia y control de calidad se
utilizará la resistencia característica del mampuesto, determinada
teniendo en cuenta su área bruta de asiento.
La resistencia característica se determinará considerando la
probabilidad de que su valor sea alcanzado por el 95% de las
piezas ensayadas.

Cuando se tenga suficiente evidencia de que la resistencia
mínima garantizada por el fabricante satisface la condición
anterior, su valor podrá adoptarse como resistencia característica.
El valor característico se determinará en base a la información
estadística disponible sobre el mampuesto considerado
