Las pérdidas en un transformador se dividen en pérdidas en el cobre y pérdidas en el hierro. Las pérdidas en el cobre están determinadas por la resistencia de los bobinados y la intensidad de la corriente. Las pérdidas en el hierro incluyen pérdidas por histéresis debido al ciclo de magnetización y pérdidas por corrientes de Foucault inducidas por variaciones en el campo magnético. El documento explica las fórmulas para calcular ambos tipos de pérdidas y con

1. PERDIDAS DE UN
TRANSFORMADOR
MARTINEZ MARTINEZ FERNANDO ANTONIO
2020601787
3IM6B

3. PERDIDAS EN
EL COBRE

4. Perdidas en el cobre
Las pérdidas en el cobre están dadas por los bobinados de un transformador. El valor de las pérdidas está medido por las
intensidades de carga al cuadrado y a la resistencia de los bobinados, la cuál es variable desde el funcionamiento hasta plena carga
y se representa en forma de calor. El material por el cual va circular la corriente tiene una resistencia mayor a cero, lo que genera
pérdidas de energía por calentamiento de los devanados.
Representación numérica de las pérdidas en el cobre:
Lado Primario esta dado por Lado Secundario esta dado por

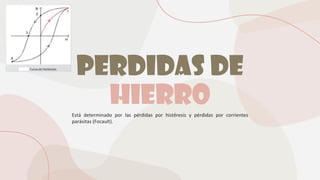

5. Perdidas de
hierro
Está determinado por las pérdidas por histéresis y pérdidas por corrientes
parásitas (Focault).

6. El proceso de magnetización y desmagnetización provoca calentamientos
en el material. Estas pérdidas se deben a la diferencia entre la
energía transferida al campo durante la magnetización y la que se
devuelve en la desmagnetización. El valor de estas pérdidas son el
valor del área encerrada por el contorno del ciclo de histéresis.
Material duro y blando
Formula
• Perdida por corrientes parásitas
Perdidas
por hierro
Perdidas por histéresis
Se tiene un material ferromagnético
originalmente desmagnetizado y
a dicho material se imanta y
desimanta sucesivamente,
entonces, intrínsecamente el
material desarrolla el
denominado ciclo de histéresis.
Se producen en cualquier material conductor que se
encuentre sometido a una variación del campo magnético,
como núcleos de los transformadores. Están hecho de
materiales magnéticos y estos materiales son buenos
conductores que genera una fuerza electromotriz inducida
que origina corrientes que circulan en el mismo sentido
ocasionado el efecto Joule. Las pérdidas por corrientes
parásitas dependerán del material con el que está
construido el núcleo magnético del transformador
Formula

7. Conclusiones
• Los transformadores por mas eficientes que sean, siempre presentarán pérdidas
por más mínimas que sean y estás se presentarán en forma de calor.
• La disminución de las pérdidas de un transformador va a depender de los
materiales que se van a utilizar, esto genera una elevación del costo de fabricación.
• Las pérdidas en el hierro de un transformador se presentarán por el material a
utilizar donde generará un ciclo de histéresis y las corrientes Foucault.
• Las pérdidas en el cobre están directamente relacionadas al bobinado del
transformador, debido a la presencia de una resistencia en el conductor.
