Un transformador es un dispositivo eléctrico que permite reducir o aumentar la tensión en un circuito eléctrico de CA. Está constituido por dos bobinas de conductor devanadas alrededor de un núcleo de material ferromagnético aislado eléctricamente. La relación entre la tensión de entrada y salida depende del número de vueltas de cada bobina. Funciona basado en la inducción electromagnética, donde un campo magnético variable en la bobina primaria induce un voltaje en la secundaria a través del

2. Un transformador es un dispositivo eléctrico
que permite reducir o aumentar la tención en un
circuito eléctrico de CA
Esta constituida por dos bobinas de material
conductor, devanadas sobre un nucleó cerrado
de material ferro magnético pero aisladas
eléctricamente.
La conexión entre las bobinas la constituye el
flujo magnético.
La relación de voltaje que entra en la
primera bobina y el voltaje que sale en
la bobina secundaria, esta relación esta
dada por el numero de vueltas de
alambre de cada bobina

3. Un transformador se basa en el
fenómeno de la inducción
electromagnética, si una
corriente variable como la
corriente alterna entra a la
bobina produce un campo
magnético también variable ,
cuando el campo magnético
varia aparece un voltaje en los
conductores de la bobina. Si se
enrolan dos bobinas aisladas
alrededor de un trozo de hierro
que canalice el flujo magnético
variable generado por esta, va a
inducir un voltaje en la segunda
bobina. Este es el principio del
funcionamiento de un
transformador

4. El transformador ideal es aquel que no
genera perdidas alguna, en la cual la
potencia de la bobina de entrada es la misma
que la de la bobina de salida (teóricamente
hablando)
Pero en la practica es algo diferente a la
teoría, por medio que algo de potencia se
pierde por distención de flujo magnético por
generación de calor.
Donde NP es el espiral de alambres
del lado primario y NS el espiral de
alambres del secundario, la relación
que existe entre el voltaje VP y VS
vine dado por: NP/NS=a
Donde a se define como la relación
de espirales del transformador.
ejemplo
si un transformador de 1:2 tiene entrada
de 12V y corriente de 3A la potencia seria
de 36 watts; en el secundario, en la salida
sin perdida alguna, se tendrían 24V y
1.5A con los mismos 36 watts.

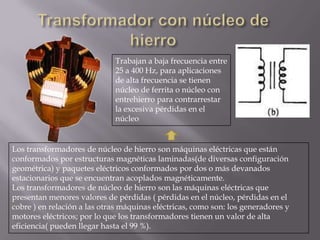

5. Trabajan a baja frecuencia entre
25 a 400 Hz, para aplicaciones
de alta frecuencia se tienen
núcleo de ferrita o núcleo con
entrehierro para contrarrestar
la excesiva pérdidas en el
núcleo
Los transformadores de núcleo de hierro son máquinas eléctricas que están
conformados por estructuras magnéticas laminadas(de diversas configuración
geométrica) y paquetes eléctricos conformados por dos o más devanados
estacionarios que se encuentran acoplados magnéticamente.
Los transformadores de núcleo de hierro son las máquinas eléctricas que
presentan menores valores de pérdidas ( pérdidas en el núcleo, pérdidas en el
cobre ) en relación a las otras máquinas eléctricas, como son: los generadores y
motores eléctricos; por lo que los transformadores tienen un valor de alta
eficiencia( pueden llegar hasta el 99 %).

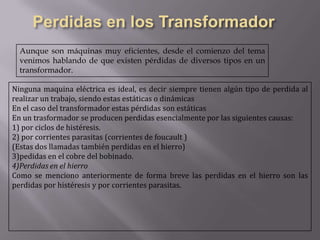

6. Aunque son máquinas muy eficientes, desde el comienzo del tema
venimos hablando de que existen pérdidas de diversos tipos en un
transformador.
Ninguna maquina eléctrica es ideal, es decir siempre tienen algún tipo de perdida al
realizar un trabajo, siendo estas estáticas o dinámicas
En el caso del transformador estas pérdidas son estáticas
En un trasformador se producen perdidas esencialmente por las siguientes causas:
1) por ciclos de histéresis.
2) por corrientes parasitas (corrientes de foucault )
(Estas dos llamadas también perdidas en el hierro)
3)pedidas en el cobre del bobinado.
4)Perdidas en el hierro
Como se menciono anteriormente de forma breve las perdidas en el hierro son las
perdidas por histéresis y por corrientes parasitas.
