1. PERFILES
Representaciónaltimétricadel relieve,que daunaideade lasalturas comprometidasenun
lugar.
Obtenciónde perfiles de terreno:
- longitudinalesy
- transversales
Aplicación
-Cálculode movimientosde tierra,corte yterraplénpor ejemplo.
-Proyectosde urbanismoyedificación
Rellenos
Terraplén:Rellenode tierra
Pedraplén:Rellenode piedra
Corte:
Rebaje hastael nivel deseadode suelo.
Relleno:
Alcance progresivo,porcapas,de un nivel deseado.El rellenosignificamayorescostesymenor
resistenciamecánica.
En general,enbase a losperfilestopográficosse determinael volumenaretirarenlas
excavaciones.
Procedimientode Perfiles
1.-Eje longitudinal
Puntosque se asociana uneje de simetría(porejemploel eje de calzadade loscaminos).
En espaciosabiertos,parapoderdefinirel eje longitudinalde algose debe trazaro replantear.

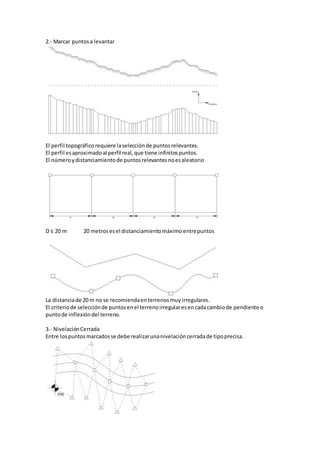

2. 2.- Marcar puntosa levantar
El perfil topográficorequiere laselecciónde puntosrelevantes.
El perfil esaproximadoal perfil real,que tiene infinitospuntos.
El númeroydistanciamientode puntosrelevantesnoesaleatorio
D ≤ 20 m 20 metrosesel distanciamientomáximoentrepuntos
La distanciade 20 m no se recomiendaenterrenosmuy irregulares.
El criteriode selecciónde puntosenel terrenoirregularesencadacambiode pendiente o
puntode inflexióndel terreno.
3.- NivelaciónCerrada
Entre lospuntosmarcadosse debe realizarunanivelacióncerradade tipoprecisa.

3. 4.-Registro
Distanciaparcial
Distanciahorizontal,conrespectoal puntoanterior.
Distanciaacumulada
Sumatoriade distanciasparcialeshastael punto
5.-Dibujodel perfillongitudinal
Primeroque todose dibujael cajetín
Cajetín:Rotuloque identificalos datos.
Esta es lainformaciónbásicade unperfil.Dependiendodel tipode proyectopodríanaparecer
otros valores.
El eje horizontal mostrarádistancias.
El eje vertical mostraráalturas.
Escala horizontal 1:100
Escala vertical 1:10
Rasante:
Cota de proyectode camino.En el gráficose indicalacota de proyectoinicial ylacota de
tramo de proyectofinal.

4. En general larasante,entopografía,esel eje de proyectode urbanización
Cota de radier:
Cota de proyectoeninstalaciónde alcantarillado.
PERFIL TRANSVERSAL
1.- Definiruneje transversal,que correspondeauneje perpendicularal eje longitudinal.En
cada uno de lospuntosrelevantesdel eje longitudinal se tieneque definiruneje transversal.
El eje transversal esenbase apuntosrelativamenteperpendicularesalospuntosdel eje
longitudinal;nose logracon instrumentossolamente concriteriotopográfico.
2.- Marcar puntostransversales,siguiendoel mismocriterioanterior(enpuntosde cambiode
pendiente)
3.- Realizarnivelaciónabiertaentre puntostransversales.Cadaunade lasposicionesdonde se
va a trabajar va a correspondera unanivelaciónabierta.
4.- Desarrollo del registro,comoesunanivelaciónabiertanohaycorreccióndel mismo.

5. REGISTRO DEL PERFILTRANSVERSAL
En levantamientode perfilestransversalesnohaycorrecciónporque nohay cambiode
estación.
El perfil transversal se realizade igual formaque el perfillongitudinal.
