La topografía original se centra en la representación gráfica de la superficie terrestre, mientras que la topografía modificada se refiere a la representación de terrenos alterados. El movimiento de tierras incluye actividades como cortes y excavaciones, y se requiere conocer las características del terreno para realizar excavaciones de diferentes tipos. Los procesos de protección, compactación y construcción de terraplenes son esenciales para asegurar la estabilidad y seguridad en proyectos de construcción.

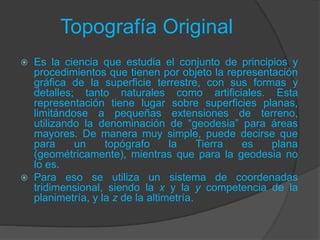

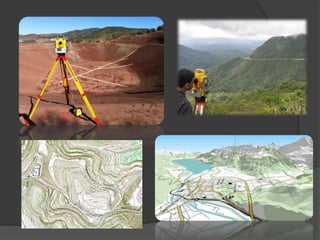

2. Topografía Original
 Es la ciencia que estudia el conjunto de principios y
procedimientos que tienen por objeto la representación
gráfica de la superficie terrestre, con sus formas y
detalles; tanto naturales como artificiales. Esta
representación tiene lugar sobre superficies planas,
limitándose a pequeñas extensiones de terreno,
utilizando la denominación de “geodesia” para áreas
mayores. De manera muy simple, puede decirse que
para un topógrafo la Tierra es plana
(geométricamente), mientras que para la geodesia no
lo es.
 Para eso se utiliza un sistema de coordenadas
tridimensional, siendo la x y la y competencia de la
planimetría, y la z de la altimetría.

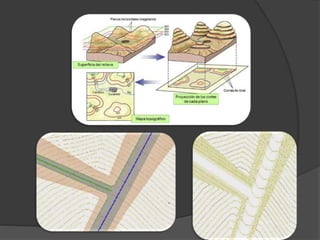

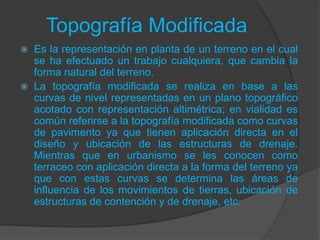

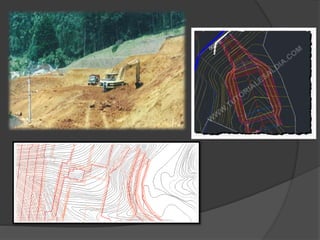

5. Topografía Modificada
 Es la representación en planta de un terreno en el cual
se ha efectuado un trabajo cualquiera, que cambia la
forma natural del terreno.
 La topografía modificada se realiza en base a las
curvas de nivel representadas en un plano topográfico
acotado con representación altimétrica; en vialidad es
común referirse a la topografía modificada como curvas
de pavimento ya que tienen aplicación directa en el
diseño y ubicación de las estructuras de drenaje.
Mientras que en urbanismo se les conocen como
terraceo con aplicación directa a la forma del terreno ya
que con estas curvas se determina las áreas de
influencia de los movimientos de tierras, ubicación de
estructuras de contención y de drenaje, etc.

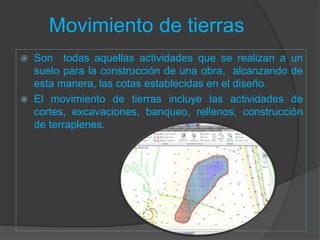

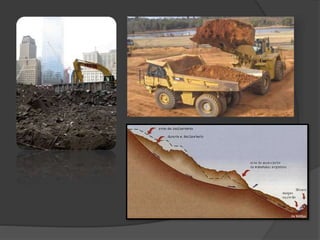

8. Movimiento de tierras
 Son todas aquellas actividades que se realizan a un
suelo para la construcción de una obra, alcanzando de
esta manera, las cotas establecidas en el diseño.
 El movimiento de tierras incluye las actividades de
cortes, excavaciones, banqueo, rellenos, construcción
de terraplenes.

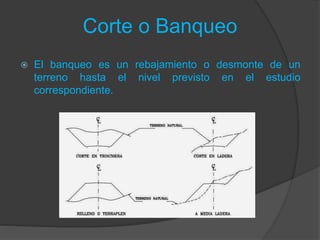

10. Corte o Banqueo
 El banqueo es un rebajamiento o desmonte de un
terreno hasta el nivel previsto en el estudio
correspondiente.

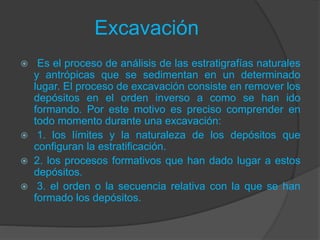

11. Excavación
 Es el proceso de análisis de las estratigrafías naturales
y antrópicas que se sedimentan en un determinado
lugar. El proceso de excavación consiste en remover los
depósitos en el orden inverso a como se han ido
formando. Por este motivo es preciso comprender en
todo momento durante una excavación:
 1. los límites y la naturaleza de los depósitos que
configuran la estratificación.
 2. los procesos formativos que han dado lugar a estos
depósitos.
 3. el orden o la secuencia relativa con la que se han
formado los depósitos.

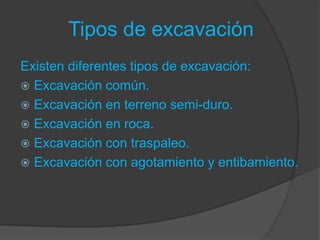

12. Tipos de excavación
Existen diferentes tipos de excavación:
 Excavación común.
 Excavación en terreno semi-duro.
 Excavación en roca.
 Excavación con traspaleo.
 Excavación con agotamiento y entibamiento.

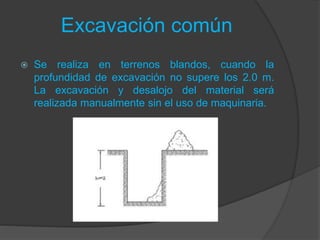

13. Excavación común
 Se realiza en terrenos blandos, cuando la
profundidad de excavación no supere los 2.0 m.
La excavación y desalojo del material será
realizada manualmente sin el uso de maquinaria.

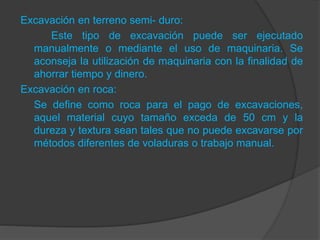

14. Excavación en terreno semi- duro:
Este tipo de excavación puede ser ejecutado
manualmente o mediante el uso de maquinaria. Se
aconseja la utilización de maquinaria con la finalidad de
ahorrar tiempo y dinero.
Excavación en roca:
Se define como roca para el pago de excavaciones,
aquel material cuyo tamaño exceda de 50 cm y la
dureza y textura sean tales que no puede excavarse por
métodos diferentes de voladuras o trabajo manual.

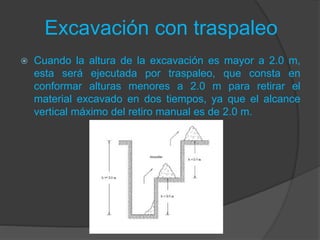

15. Excavación con traspaleo
 Cuando la altura de la excavación es mayor a 2.0 m,
esta será ejecutada por traspaleo, que consta en
conformar alturas menores a 2.0 m para retirar el
material excavado en dos tiempos, ya que el alcance
vertical máximo del retiro manual es de 2.0 m.

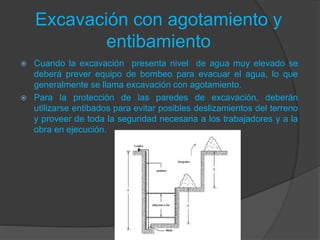

16. Excavación con agotamiento y
entibamiento
 Cuando la excavación presenta nivel de agua muy elevado se
deberá prever equipo de bombeo para evacuar el agua, lo que
generalmente se llama excavación con agotamiento.
 Para la protección de las paredes de excavación, deberán
utilizarse entibados para evitar posibles deslizamientos del terreno
y proveer de toda la seguridad necesaria a los trabajadores y a la
obra en ejecución.

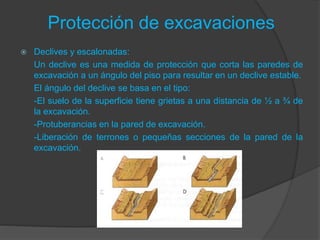

17. Protección de excavaciones
 Declives y escalonadas:
Un declive es una medida de protección que corta las paredes de
excavación a un ángulo del piso para resultar en un declive estable.
El ángulo del declive se basa en el tipo:
-El suelo de la superficie tiene grietas a una distancia de ½ a ¾ de
la excavación.
-Protuberancias en la pared de excavación.
-Liberación de terrones o pequeñas secciones de la pared de la
excavación.

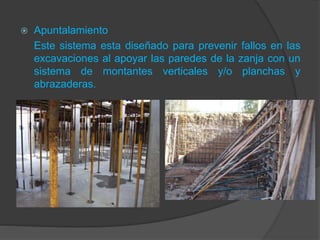

18.  Apuntalamiento
Este sistema esta diseñado para prevenir fallos en las
excavaciones al apoyar las paredes de la zanja con un
sistema de montantes verticales y/o planchas y
abrazaderas.

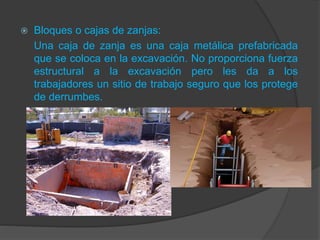

19.  Bloques o cajas de zanjas:
Una caja de zanja es una caja metálica prefabricada
que se coloca en la excavación. No proporciona fuerza
estructural a la excavación pero les da a los
trabajadores un sitio de trabajo seguro que los protege
de derrumbes.

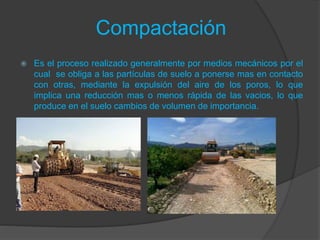

20. Compactación
 Es el proceso realizado generalmente por medios mecánicos por el
cual se obliga a las partículas de suelo a ponerse mas en contacto
con otras, mediante la expulsión del aire de los poros, lo que
implica una reducción mas o menos rápida de las vacios, lo que
produce en el suelo cambios de volumen de importancia.

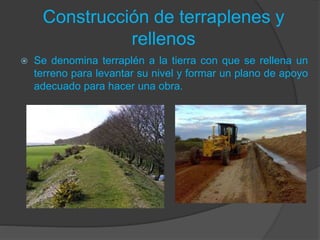

21. Construcción de terraplenes y
rellenos
 Se denomina terraplén a la tierra con que se rellena un
terreno para levantar su nivel y formar un plano de apoyo
adecuado para hacer una obra.

22.  Las tareas necesarias para la ejecución de terraplenes,
con maquinaria de elevado rendimiento, son los siguientes:
 Preparación de la superficie de asiento: comprende la retirada del
terreno vegetal y a veces la ejecución de una capa que separe el
terraplén artificial con el terreno natural: capas drenantes,
geotextiles;
 Extensión, desecación o humectación de las tongadas;
 Compactación de cada tongada;
 Refinado de los taludes y coronación.

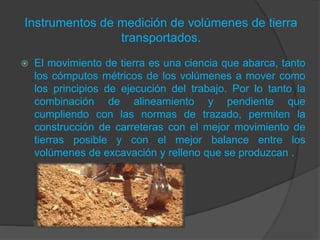

23. Instrumentos de medición de volúmenes de tierra
transportados.
 El movimiento de tierra es una ciencia que abarca, tanto
los cómputos métricos de los volúmenes a mover como
los principios de ejecución del trabajo. Por lo tanto la
combinación de alineamiento y pendiente que
cumpliendo con las normas de trazado, permiten la
construcción de carreteras con el mejor movimiento de
tierras posible y con el mejor balance entre los
volúmenes de excavación y relleno que se produzcan .

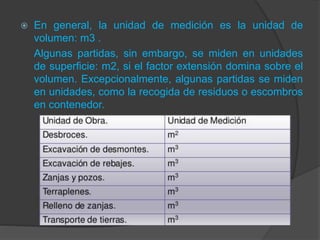

24.  En general, la unidad de medición es la unidad de
volumen: m3 .
Algunas partidas, sin embargo, se miden en unidades
de superficie: m2, si el factor extensión domina sobre el
volumen. Excepcionalmente, algunas partidas se miden
en unidades, como la recogida de residuos o escombros
en contenedor.

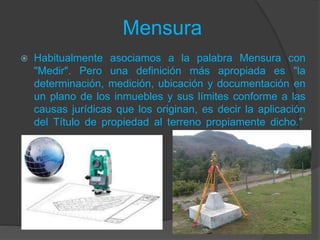

25. Mensura
 Habitualmente asociamos a la palabra Mensura con
"Medir". Pero una definición más apropiada es "la
determinación, medición, ubicación y documentación en
un plano de los inmuebles y sus límites conforme a las
causas jurídicas que los originan, es decir la aplicación
del Título de propiedad al terreno propiamente dicho."

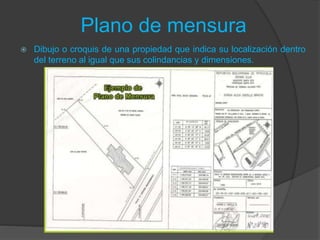

26. Plano de mensura
 Dibujo o croquis de una propiedad que indica su localización dentro
del terreno al igual que sus colindancias y dimensiones.

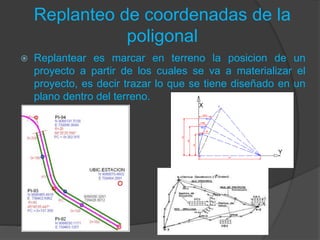

27. Replanteo de coordenadas de la
poligonal
 Replantear es marcar en terreno la posicion de un
proyecto a partir de los cuales se va a materializar el
proyecto, es decir trazar lo que se tiene diseñado en un
plano dentro del terreno.

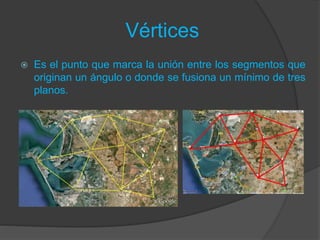

28. Vértices
 Es el punto que marca la unión entre los segmentos que
originan un ángulo o donde se fusiona un mínimo de tres
planos.

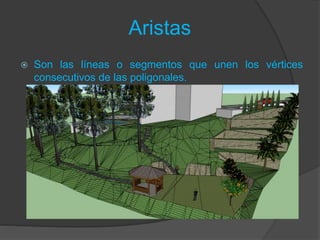

29. Aristas
 Son las líneas o segmentos que unen los vértices
consecutivos de las poligonales.
