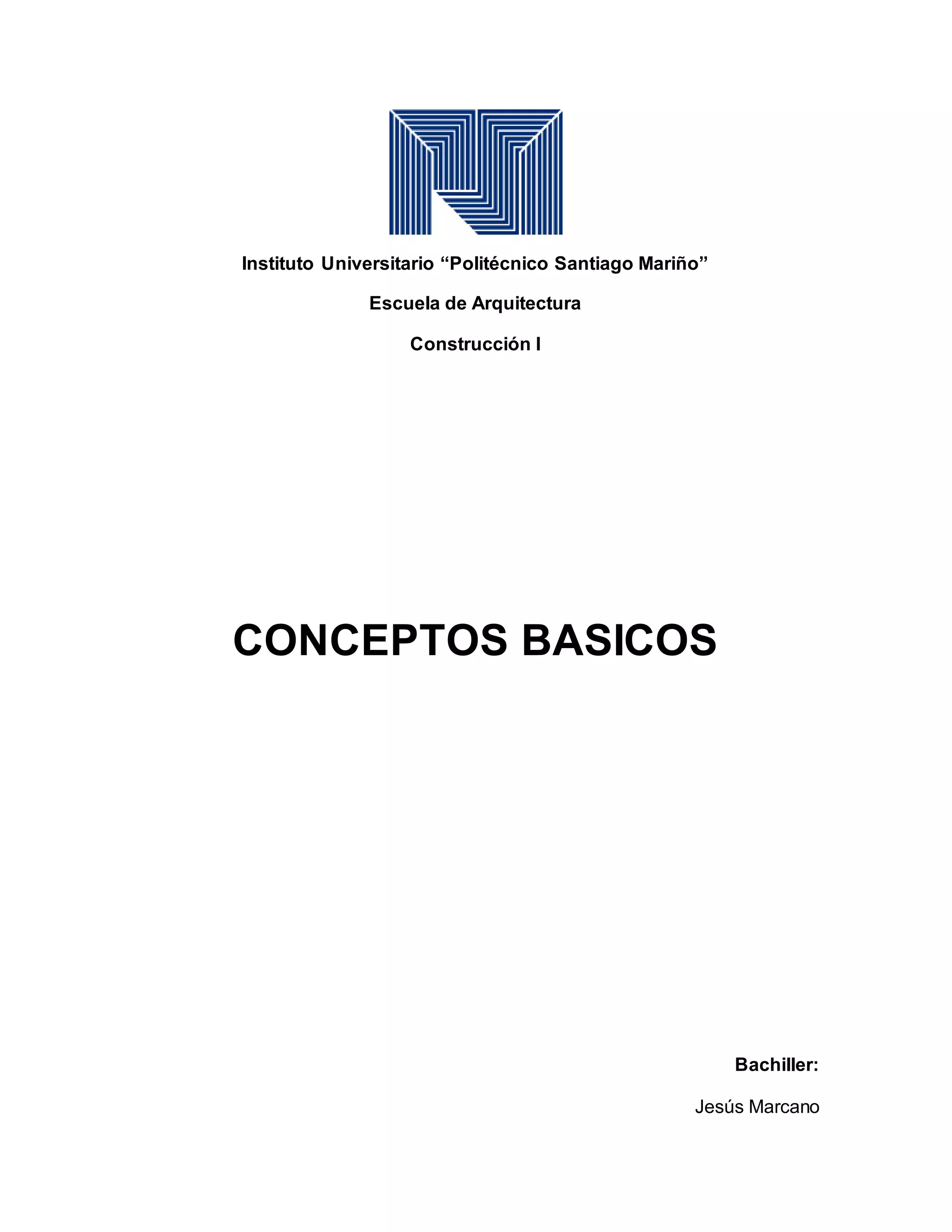

1. Instituto Universitario “Politécnico Santiago Mariño”
Escuela de Arquitectura
Construcción I
CONCEPTOS BASICOS
Bachiller:
Jesús Marcano

2. Conceptos Básicos
Topografía:
Es una disciplina que se encarga mediante diversos procedimientos
determinar las distintas posiciones de puntos sobre la superficie. Estos estudios
posteriormente se utilizaran para representar en un plano, lo que se conoce como
levantamiento.
Los topógrafos actuales pueden determinar de manera más eficaz la
superficie de un terreno, gracias a implementos más avanzados.
 Topografía original: la topografía original s el análisis de un terreno el cual
no ha sido modificado y con este se estudian las opciones viables para su
modificación facilitando hasta cierto punto la construcción de una obra.
 Topografía modificada: esta como su nombre lo dice es un terreno el cual
fue previamente estudiado y se le hicieron las transformaciones necesarias
para así obtener un terreno apto para la construcción

3. Movimiento de tierra:
El movimiento de tierra es un conjunto de actividades que deben realizarse
en el terreno para la elaboración de una obra. Esta diversidad de tareas podrá
hacerse de manera manual o mecánica, antes de realizar cualquier cambio en el
terreno este es limpiado para efectuar el replanteo y dar pie a los primero trabajos
de movimiento de tierra.
 Excavación: Este es un movimiento de tierra que se ejecuta por medios
manuales con pico y pala o métodos mecánicos como excavadoras.
 Trabajos en tierra: Estos trabajos toman en consideración las
características del terreno como la cohesión, densidad y compacidad.

4.  Trabajos en roca: Estos estudios son realizados para determinar factores
como dureza, forma y estratificación, entre otros. Gracias a estos estudios
sabremos el precio del metro lineal de barreno, el número de unidades y los
tipos de explosivos a utilizar.
 Excavación con explosivos: Esta es una manera peligrosa de trabajar y
requiere de personal especializado para establecer los planes de seguridad
y las detonaciones. Este tipo de excavación se realiza mediante la
perforación del terreno y luego se procede a llenar cada orificio con una
cantidad de explosiones previamente calculada luego de que han sido
removidos se procede a nivelar con tierra limpias y demás.
Corte o Banqueo:
Los cortes o banqueos son aquellos trabajos realizados en el terreno para
ajustarlo a las rasantes señaladas en los planos o ciertas especificaciones
particulares de la obra para así ubicar los edificios y sus exteriores.

5. Compactación:
Este es un proceso mediante el cual los diversos bultos o baches y tierra
suelta en un lugar específico de la obra son obligados a estar más en contacto,
mediante la reducción del índice de vacío, esta se obtiene usando métodos
mecánicos. Produciendo así un suelo apto para la realización de diversas obras.
Esta técnica es usada generalmente para apisonar rellenos artificiales.
Construcción de terraplenes y relleno:
Este se denomina como la tierra con que se rellena una parte del terreno
para levantar su nivel y así formar un apoyo para la obra.
 El terreno donde se construirá el terraplén deberá estar totalmente limpio
 Si el terraplén se construirá en piso blando, deberán hacerse ciertas
modificaciones que ayuden a la estabilidad del mismo.
 El material del terraplén deberá colocarse en capas uniformes
 La corona del terraplén tendrá un espesor mínimo de 30 cm construidos en
dos capas de igual espesor.

6. Mensura y plano de mensura:
Consiste en medir y sanear el terreno. Con la palabra mensura nos referimos a
la determinación, medición y ubicación de los límites de un terreno en lo que será
la parte jurídica.
 Plano de mensura: cuando hay cambios físicos, jurídicos o económicos de
una propiedad se llevara a cabo la realización de un plano de mensura, en
este se especificaran las nuevas medidas y puntos límites de la propiedad.
Replanteo de las coordenadas de las poligonales:
Esta tiene la finalidad de determinar las coordenadas de una serie de
puntos basándose en otros ya calculadas con mejores métodos. Los instrumentos
a utilizar deben permitir medir los ángulos a distancia.
 Poligonal cerrada: es donde el punto de inicio es el mismo que el punto de
cierre.
 Poligonal abierta: esta tiene un punto de inicio y uno de final.
 Poligonal sin control: en estas no es posible encontrar o establecer los
puntos de cierre ya que no se conoce el punto inicial.
