1. Periféricos
Teclado, Ratón, Impresoras,
Escáner y cámara digital

2. Teclado
• Diferentes tipos de teclas
– Alfanuméricas
– Numéricas
– Simbólicas
– De función
• Diferentes formas de organizar el teclado
– QWERTY
– AZERTY

3. Teclado
• Tipos
– Mecánicos
– Membrana
• Base de funcionamiento
– Interruptores
– S. O. Escanea constantemente las
interrupciones

4. Tecnología del teclado

5. Funcionamiento del ratón

6. Impresoras: Clasificación
• Según la tecnología
– Impacto
– No impacto
• Según cabeza de impresión
– Caracteres preformados
– Matriz de puntos
• Modo de impresión
– Carácter a carácter
– Líneas
• Movimiento del papel
– Fricción
– Tracción

7. Impresoras: Mecanismos de
impresión
• Matriciales de impacto
– Cinta con tinta
– El carácter se forma mediante aguja que golpea
sobre la cinta.
• Matriciales termales
– Cinta con tinta especial
– El carácter se transmite al calentar la aguja a la tinta
y depositarla sobre el papel.
• Chorro de tinta
– El chorro continuo se convierte en gotas mediante
deflectores aprovechando las propiedades de carga
eléctrica.

8. Impresoras: Mecanismos de
impresión
• Láser
– Tambor de selenio (fotosensible y cargado
positivamente)
– Con la luz pierde su carga positiva.
– La imagen a imprimir de proyecta como una foto
sobre el tambor.
– La zona donde se proyecta la imagen permanece
cargada positivamente.
– El toner (polvo electroestático) se adhiere a la zona
positiva.
– El papel circula sobre el tambor y el toner se adhiere
a el por contacto y calor.

9. Tecnología del escáner
• Un escáner actúa como una cámara, tomando
una fotografía del documento mediante una
representación electrónica de píxeles.

10. Mecanismos de escaneado I
• Escáner de lecho
plano: El documento
permanece apoyado
y lo que se desplaza
es la fuente de luz.
• http://www.howstuffworks.com/scanner2.htm

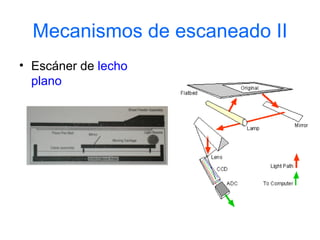

11. Mecanismos de escaneado II
• Escáner de lecho
plano

12. Mecanismos de escaneado II
• Escáner de tambor
rotatorio: El documento
gira alrededor del tambor,
la fuente de luz es fija.

13. Mecanismos de escaneado III
• Escáner de mano: el
desplazamiento de la
fuente de luz se hace
manualmente sobre
el documento.

14. CCD: Charge Coupled Devices
I
• Los CCD actúan como foto sensores
dispuestos en forma de matriz, formando
una superficie de estado sólido de forma
cuadrada o rectangular.
• Los sensores se cargan por la intensidad
de la luz reflejada por el espejo según la
fuente de luz se mueve a través del
documento.

15. CCD: Charge Coupled Devices
II
• La cantidad de carga acumulada en cada foto
sensor depende de la intensidad de la luz
reflejada, la cual depende de la sombra de cada
píxel del documento.
• La carga del sensor genera un voltaje el cual es
recogido por un conversor analógico-digital para
convertirlo a un valor digital.
• El valor binario de la carga puede variar desde 1
bit/píxel a 16 bit/píxel.

16. CCD: Charge Coupled Devices III
• Los CCD se utilizan por que:
– Son dispositivos extremadamente
lineales y por lo tanto efectúan una
conversión directamente proporcional a
la cantidad de carga acumulada.
– La relación señal/ruido es muy buena,
por lo que la señal producida es muy
limpia.

17. CCD: Captura de imágenes en
color I
• Una imagen en color
está formada por la
mezcla de los tres
colores básicos: rojo,
verde y azul. Los CCD
se construyen para dar
respuesta a esta
característica.
• En lugar de una fuente
de luz hay tres fuentes
de luz para determinar
las intensidades de los
píxeles para el rojo, el
verde y el azul.

18. CCD: Captura de imágenes en
color II
• Una posibilidad es que las 3 fuentes de
luz permanezcan encendidas todo el
tiempo, y en cada una de las tres pasadas
se filtran dos de ellas. En este
procedimiento se pueden ajustar la
captura a 4 u 8 bits por píxel.
• Otra posibilidad es que las tres fuentes de
luz se enciendan una después de otra
según una secuencia prefijada.

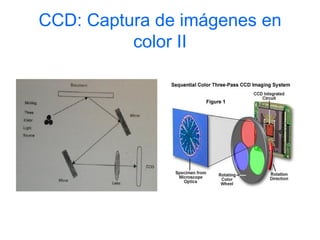

19. CCD: Captura de imágenes en
color II

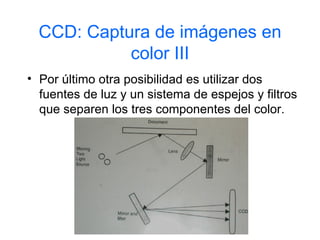

20. CCD: Captura de imágenes en
color III
• Por último otra posibilidad es utilizar dos
fuentes de luz y un sistema de espejos y filtros
que separen los tres componentes del color.

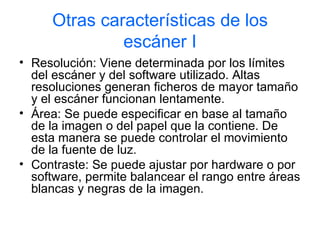

21. Otras características de los
escáner I
• Resolución: Viene determinada por los límites
del escáner y del software utilizado. Altas
resoluciones generan ficheros de mayor tamaño
y el escáner funcionan lentamente.
• Área: Se puede especificar en base al tamaño
de la imagen o del papel que la contiene. De
esta manera se puede controlar el movimiento
de la fuente de luz.
• Contraste: Se puede ajustar por hardware o por
software, permite balancear el rango entre áreas
blancas y negras de la imagen.

22. Otras características de los
escáner II
• Umbral: permite ajustar el circuito de
detección del brillo de los píxeles.
• Compresión: Puede venir implementado
por hardware o software.
• Autoalimentación: permite el escaneado
continuo de una serie de imágenes.

23. Cámaras digitales (fundamento)
• Apertura del obturador y
exposición del CD a la luz
• La luz se convierte en carga en el
CCD..
CCD
• El obturador se cierra
bloqueando la entrada de luz..
• La carga se transfiere a la salida
del CCD y se convierte en señal.
• La señal se digitalizada y
almacenada en memoria.
• La imagen capturada es
procesada y presentada en la
pantalla..

24. Cámaras digitales (nuevas
