1. Universidad Andina del Cusco
INFORME DE LABORATORIO N° 6
ASIGNATURA: TECNOLOGIA DEL CONCRETO
TEMA: Peso Unitario de Agregados
DOCENTE: Ing. Jorge Alvarez Espinoza
ALUMNO: JEHZEEL GAMARRA SANCHEZ
CUSCO-PERU
2014

2. Universidad Andina del Cusco PAP ING.CIVIL
Informe : Laboratorio de Tecnología del Concreto
Página 1
1. OBJETIVOS
o Describir el peso unitario del agregado grueso (graba) y del agregado fino (arena).
o Determinar el peso unitario de la mescla de agregado a la temperatura ambiente
o Determinar las propiedades físicas y mecánicas de los agregados finos y gruesos
o Este método de ensayo cubre la determinación del peso unitario suelto o
compactado y el cálculo de vacíos en el agregado fino, grueso o en una mezcla de
ambos, basados en la misma determinación. Este método se aplica a agregados de
tamaño máximo nominal de 150mm.
REFERENCIAS NORMATIVAS
 NTP 400.010-1976 AGREGADOS: extracción y preparación de muestras.
 NTP 400.021-1977 AGREGADOS: método de ensayo para la determinación del
peso específico y la absorción del agregado grueso.
 NTP 400.022-1979 AGREGADOS: método de ensayo
2. FUNDAMENTO TEORICO
Por definición, el peso específico unitario, es la relación de la masa del agregado que
ocupa un volumen patrón unitario entre la magnitud de éste, incluyendo el volumen de
vacíos propio del agregado, que ha de ir a ocupar parte de este volumen unitario patrón.
El peso específico unitario, tiene idéntica definición al peso unitario simplemente, es decir,
peso dividido por el volumen, pero la diferencia fundamental con el peso específico, es
que el volumen es el aparente, es decir este volumen incluye los vacíos ínter granulares, el
peso no difiere.
El peso específico unitario, es el peso de la muestra sobre un volumen definido del molde,
viene a ser a la vez una constante de cada material, que sirve para transformar pesos a
volúmenes o viceversa, principalmente en la dosificación de hormigones.
Existen dos valores para el peso unitario de un material granular, dependiendo del sistema
que se emplee para acomodar el material; la denominación que se le dará a cada uno de
ellos será: Peso Unitario Suelto y Peso Unitario Compactado
PESO UNITARIO SUELTO:
Se usará invariablemente para la conversión de peso a volumen; es decir, para conocer el
consumo de áridos por metro cúbico de hormigón.
PESO UNITARIO COMPACTADO:
Este valor se usará para el conocimiento de volúmenes de materiales apilados y que están

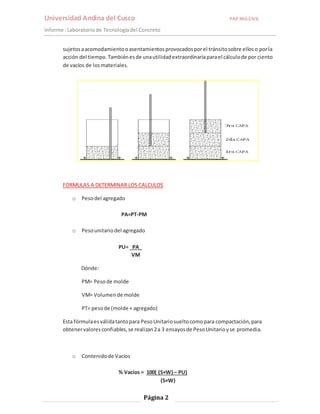

3. Universidad Andina del Cusco PAP ING.CIVIL
Informe : Laboratorio de Tecnología del Concreto
sujetos a acomodamiento o asentamientos provocados por el tránsito sobre ellos o por la
acción del tiempo. También es de una utilidad extraordinaria para el cálculo de por ciento
de vacíos de los materiales.
FORMULAS A DETERMINAR LOS CALCULOS
Página 2
o Peso del agregado
PA=PT-PM
o Peso unitario del agregado
PU= PA_
VM
Dónde:
PM= Peso de molde
VM= Volumen de molde
PT= peso de (molde + agregado)
Esta fórmula es válida tanto para Peso Unitario suelto como para compactación, para
obtener valores confiables, se realizan 2 a 3 ensayos de Peso Unitario y se promedia.
o Contenido de Vacíos
% Vacíos = 100( (S×W) – PU)
(S×W)

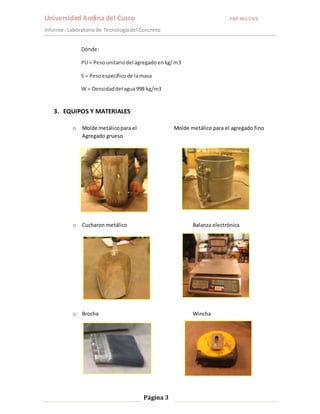

4. Universidad Andina del Cusco PAP ING.CIVIL
Informe : Laboratorio de Tecnología del Concreto
Página 3
Dónde:
PU = Peso unitario del agregado en kg/ m3
S = Peso específico de la masa
W = Densidad del agua 998 kg/m3
3. EQUIPOS Y MATERIALES
o Molde metálico para el Molde metálico para el agregado fino
Agregado grueso
o Cucharon metálico Balanza electrónica
o Brocha Wincha

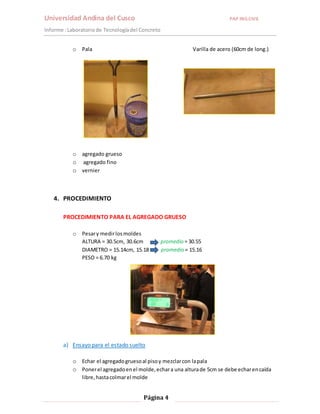

5. Universidad Andina del Cusco PAP ING.CIVIL
Informe : Laboratorio de Tecnología del Concreto
o Pala Varilla de acero (60cm de long.)
Página 4
o agregado grueso
o agregado fino
o vernier
4. PROCEDIMIENTO
PROCEDIMIENTO PARA EL AGREGADO GRUESO
o Pesar y medir los moldes
ALTURA = 30.5cm, 30.6cm promedio = 30.55
DIAMETRO = 15.14cm, 15.18 promedio = 15.16
PESO = 6.70 kg
a) Ensayo para el estado suelto
o Echar el agregado grueso al piso y mezclar con la pala
o Poner el agregado en el molde, echar a una altura de 5cm se debe echar en caída
libre, hasta colmar el molde

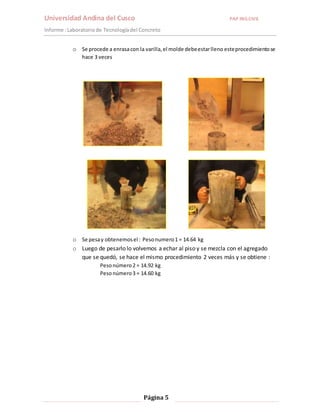

6. Universidad Andina del Cusco PAP ING.CIVIL
Informe : Laboratorio de Tecnología del Concreto
o Se procede a enrasa con la varilla, el molde debe estar lleno este procedimiento se
Página 5
hace 3 veces
o Se pesa y obtenemos el : Peso numero 1 = 14.64 kg
o Luego de pesarlo lo volvemos a echar al piso y se mezcla con el agregado
que se quedó, se hace el mismo procedimiento 2 veces más y se obtiene :
Peso número 2 = 14.92 kg
Peso número 3 = 14.60 kg

7. Universidad Andina del Cusco PAP ING.CIVIL
Informe : Laboratorio de Tecnología del Concreto

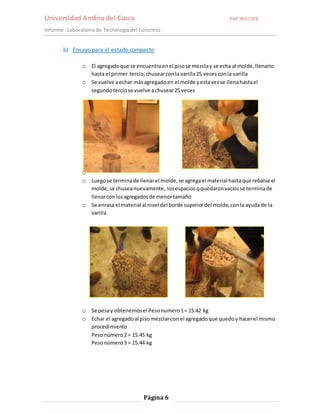

b) Ensayo para el estado compacto
o El agregado que se encuentra en el piso se mezcla y se echa al molde, llenarlo
hasta el primer tercio, chusear con la varilla 25 veces con la varilla
o Se vuelve a echar más agregado en el molde y esta vez se llena hasta el
segundo tercio se vuelve a chusear 25 veces
o
o Luego se termina de llenar el molde, se agrega el material hasta que rebalse el
molde, se chusea nuevamente, los espacios q quedaron vacíos se termina de
llenar con los agregados de menor tamaño
o Se enrasa el material al nivel del borde superior del molde, con la ayuda de la
Página 6
varilla
o Se pesa y obtenemos el Peso numero 1 = 15.42 kg
o Echar el agregado al piso mezclar con el agregado que quedo y hacer el mismo
procedimiento
Peso número 2 = 15.45 kg
Peso número 3 = 15.44 kg

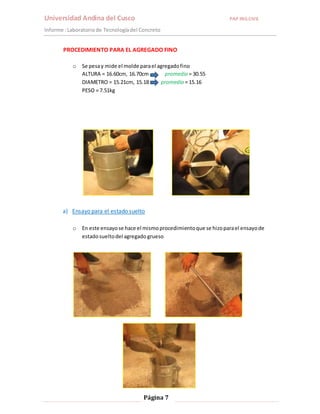

8. Universidad Andina del Cusco PAP ING.CIVIL
Informe : Laboratorio de Tecnología del Concreto
PROCEDIMIENTO PARA EL AGREGADO FINO
o Se pesa y mide el molde para el agregado fino
ALTURA = 16.60cm, 16.70cm promedio = 30.55
DIAMETRO = 15.21cm, 15.18 promedio = 15.16
PESO = 7.51kg
a) Ensayo para el estado suelto
o En este ensayo se hace el mismo procedimiento que se hizo para el ensayo de
estado suelto del agregado grueso
Página 7

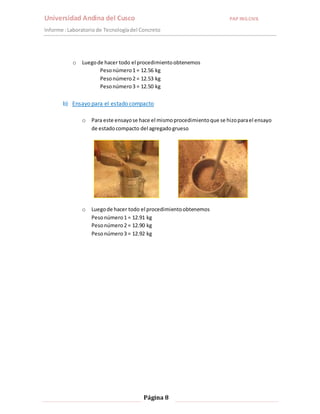

9. Universidad Andina del Cusco PAP ING.CIVIL
Informe : Laboratorio de Tecnología del Concreto
o Luego de hacer todo el procedimiento obtenemos
Peso número 1 = 12.56 kg
Peso número 2 = 12.53 kg
Peso número 3 = 12.50 kg
b) Ensayo para el estado compacto
o Para este ensayo se hace el mismo procedimiento que se hizo para el ensayo
de estado compacto del agregado grueso
o Luego de hacer todo el procedimiento obtenemos
Peso número 1 = 12.91 kg
Peso número 2 = 12.90 kg
Peso número 3 = 12.92 kg
Página 8

10. Universidad Andina del Cusco PAP ING.CIVIL
Informe : Laboratorio de Tecnología del Concreto
Página 9
5. CALCULOS

11. Universidad Andina del Cusco PAP ING.CIVIL
Informe : Laboratorio de Tecnología del Concreto
Página 10

12. Universidad Andina del Cusco PAP ING.CIVIL
Informe : Laboratorio de Tecnología del Concreto
Página 11

13. Universidad Andina del Cusco PAP ING.CIVIL
Informe : Laboratorio de Tecnología del Concreto
Página 12

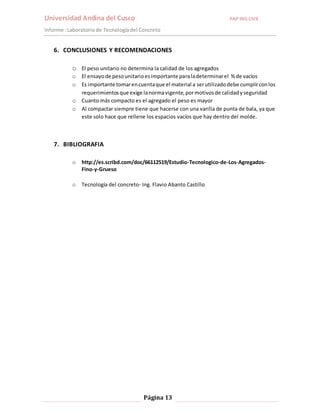

14. Universidad Andina del Cusco PAP ING.CIVIL
Informe : Laboratorio de Tecnología del Concreto
6. CONCLUSIONES Y RECOMENDACIONES
o El peso unitario no determina la calidad de los agregados
o El ensayo de peso unitario es importante para la determinar el % de vacíos
o Es importante tomar en cuenta que el material a ser utilizado debe cumplir con los
requerimientos que exige la norma vigente, por motivos de calidad y seguridad
o Cuanto más compacto es el agregado el peso es mayor
o Al compactar siempre tiene que hacerse con una varilla de punta de bala, ya que
este solo hace que rellene los espacios vacíos que hay dentro del molde.
Página 13
7. BIBLIOGRAFIA
o http://es.scribd.com/doc/66112519/Estudio-Tecnologico-de-Los-Agregados-
Fino-y-Grueso
o Tecnología del concreto- Ing. Flavio Abanto Castillo
