El documento describe los métodos y técnicas de microzonificación desarrollados en Perú y su aplicación a la planificación urbana para la prevención y mitigación de desastres naturales. Se dividen las áreas en sectores de diferente nivel de amenaza considerando eventos como sismos, tsunamis e inundaciones. Esto permite dirigir el crecimiento urbano hacia las zonas más seguras.

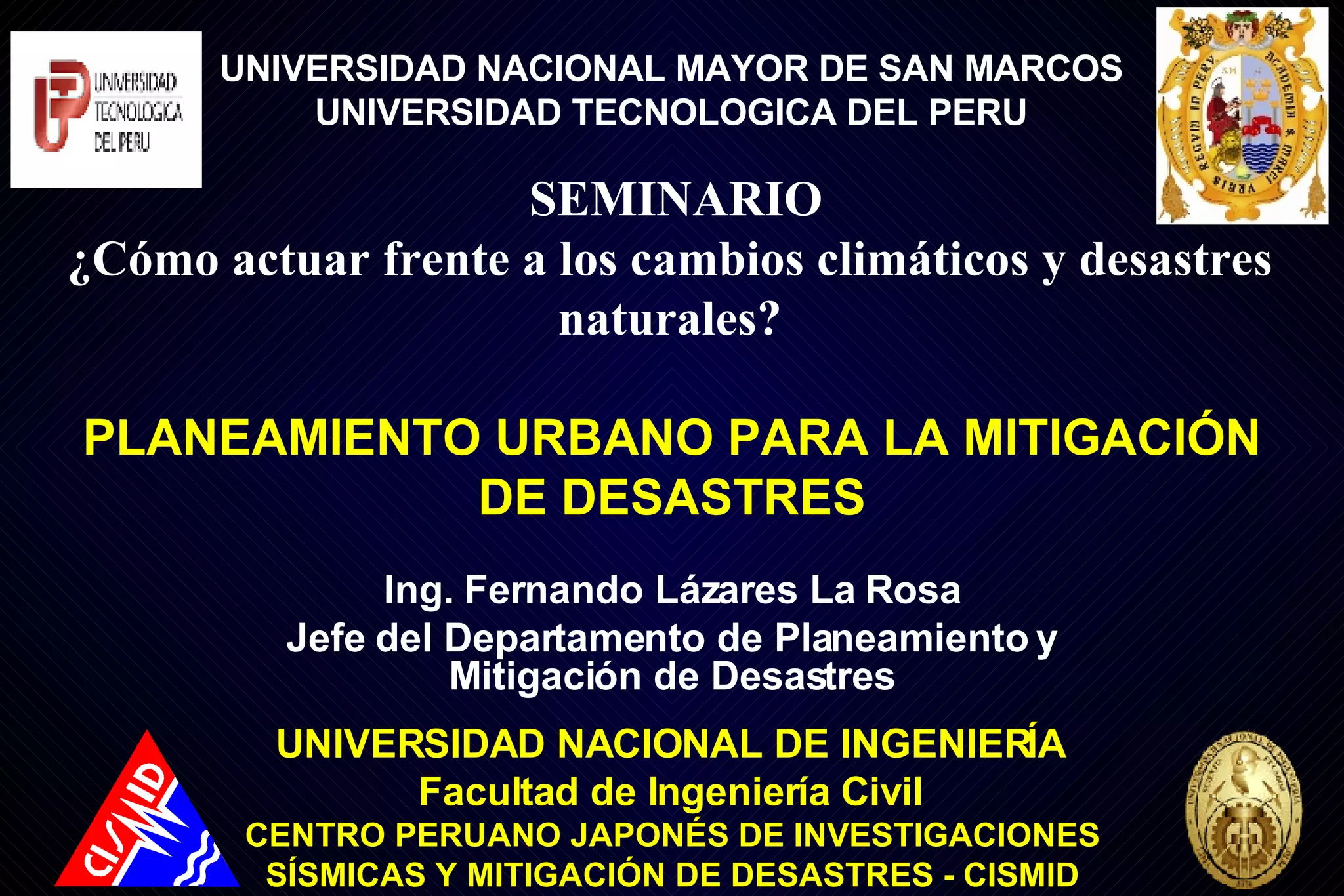

1. Ing. Fernando Lázares La Rosa Jefe del Departamento de Planeamiento y Mitigación de Desastres UNIVERSIDAD NACIONAL DE INGENIERÍA Facultad de Ingeniería Civil CENTRO PERUANO JAPONÉS DE INVESTIGACIONES SÍSMICAS Y MITIGACIÓN DE DESASTRES - CISMID PLANEAMIENTO URBANO PARA LA MITIGACIÓN DE DESASTRES UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS UNIVERSIDAD TECNOLOGICA DEL PERU SEMINARIO ¿Cómo actuar frente a los cambios climáticos y desastres naturales?

2. Se presentan los métodos y técnicas de microzonificación desarrollados en el Perú y su aplicación a la planificación urbana para la prevención y mitigación de desastres. El objetivo es dirigir el crecimiento de los centros urbanos hacia los sectores adyacentes más seguros y donde el costo sea menor para la habilitación urbana y las construcciones. En los estudios de microzonificación se incluyen todos los eventos naturales potencialmente peligrosos para las obras a ser construidas en el área considerada, luego es dividida en sectores de diferentes características (mayor o menor amenaza ante un evento natural). Los sectores más seguros son asignados a los componentes urbanos más importantes como áreas residenciales de alta densidad, edificaciones esenciales como hospitales, colegios, estaciones de bomberos y actividades económicas, los sectores más inseguros para áreas de recreación, parques y otros usos adecuados.

3. La metodología general básica consiste en efectuar diversos estudios en el área considerada, primero se identifican los eventos naturales que ocurren a través de información histórica y estudios geológicos preliminares. Luego se estudia cada evento natural, cuyos resultados se representan mediante mapas de amenazas. La superposición de estos mapas que incluyen los eventos considerados, permiten confeccionar el mapa de microzonificación, donde el área estudiada es dividida en sectores de diferente nivel de respuesta ante las amenazas. Este documento es muy útil para el planificador urbano, quien recibe de manera resumida, clara y sencilla, los datos del área del interés del equipo técnico multidisciplinario que estudia los eventos naturales y los efectos que puedan tener sobre el área de estudio

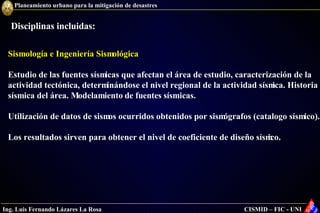

4. Sismología e Ingeniería Sismológica Estudio de las fuentes sísmicas que afectan el área de estudio, caracterización de la actividad tectónica, determinándose el nivel regional de la actividad sísmica. Historia sísmica del área. Modelamiento de fuentes sísmicas. Utilización de datos de sismos ocurridos obtenidos por sismógrafos (catalogo sísmico). Los resultados sirven para obtener el nivel de coeficiente de diseño sísmico. Disciplinas incluidas:

5. Geología: Inspecciones de campo, interpretación de fotografías aéreas, estudios de mapas y La correlación entre las estructuras geológicas locales con las estructuras regionales, el geólogo determina el grado de seguridad del áreas basándose en la litografía encontrada (tipos de rocas, características estructurales, fracturas, fallas, etc.) Considerando la presencia de fenómenos hidrometeorológicos determina la posibilidad de ocurrencia de fenómenos de geodinámica externa y su consecuencia como inundaciones, deslizamientos, erosiones, etc. Resultado: mapa de microzonificación geológica. Disciplinas incluidas:

6. Mecánica de suelos: Determinación de la capacidad portante del suelos a nivel de cimentación y el nivel de la napa freática (pozos de exploración de suelos) Parámetros estáticos como densidad, espesor de estratos (modelamiento del suelo) Posibilidad de falla del suelo: licuación de suelo, falla de taludes, etc. Resultado: mapa de microzonificación de tipos de suelos (microzonificación geotecnica) Disciplinas incluidas:

7. Dinámica de suelos y Geofísica: Medición en el terreno de parámetros dinámicos y estáticos del suelo para modelar perfiles representativos con acelerogramas. Método de Down Hole, Up Hole, Cross Hole. Registro de sismos mediante acelerógrafos instalados en diferentes tipos de suelos que existen en el área de estudio, al procesar los registros se obtienen espectros de diseño sísmico. Registro de vibración ambiental del terreno (microtremores) mediante equipos de adquisición de datos, cuyo procesamiento permite obtener las características dinámicas del suelo. Resultado: mapa de microzonificación de comportamiento dinámico del suelo. (periodos y amplificaciones)

8. Tsunamis: Ondas marinas de periodo largo que se generan impulsivamente por desplazamientos verticales de los fondos oceánicos durante sismos tectónicos de gran magnitud. Se manifiestan como olas de gran altura de las costas de batimetría y topografía desfavorables. En función de datos batimétricos y topografía del área de estudio, se determina la altura de la ola de tsunami en la costa y se estima los límites de la zona de inundación. Con estos datos se puede elaborar los planes de evacuación de la población que habita en la zona de inundación. Resultado: mapa de microzonificación de inundación por tunamis.

9. Vulnerabilidad Sísmica de edificaciones: Evaluar en forma masiva o particular los diversos tipos de edificaciones que existen en el área de estudio en función de su comportamiento sísmico, el cual va depender de su sistema estructural, material de construcción, antigüedad, número de pisos, estado de conservación y nivel de daños existente. Existen métodos cualitativos y cuantitativos para la estimación de la vulnerabilidad. Ensayos dinámicos a modelos de edificaciones (mesa vibradora) Resultado: mapa de vulnerabilidad sísmica de edificaciones. PRE-SISMO

10. Evaluación de daños de edificaciones: Evaluar en forma masiva o particular el nivel de daños ocurridos como consecuencia de un sismo, en edificaciones de diversos tipos. Niveles de daño: Leve, moderado, severo, grave (colapso). Existen diversos métodos de evaluación de daños: preliminares y específicos. Resultado: mapa de evaluación de daños en edificaciones. POST-SISMO Otras disciplinas: Actividad volcánica. Inundaciones por desbordes de ríos.

11. ¿ Son los estudios de microzonificación útiles en nuestro país ? ¿ Se utilizan en el planeamiento urbano de nuestras ciudades ?

12. Estudio de la Vulnerabilidad Sísmica de las edificaciones en los departamentos de Moquegua y Tacna Desarrollado en el CISMID-FIC-UNI durante los años 1992 a 1994 por el expositor, se utilizó una metodología cualitativa para evaluar el estado estructural de las edificaciones y se elaboraron mapas de vulnerabilidad y riesgo sísmico de las edificaciones. Los resultados fueron presentados en eventos profesionales y académicos a nivel nacional e internacional incluso en las ciudades de Moquegua y Tacna durante los años 1995 a 1997. Los resultados no fueron tomados en cuenta en la planificación de las ciudades de Moquegua y Tacna.

16. Sensores Remotos: Imagen satelital de la ciudad de Moquegua Cortesia: Dr. Miguel Estrada - CISMID Evaluación de daños del sismo de Atico Arequipa del 23 de junio del 2001, Mw = 8.2 Utilizando sensores Remotos.

17. Sensores Remotos: Imagen satelital de la ciudad de Moquegua

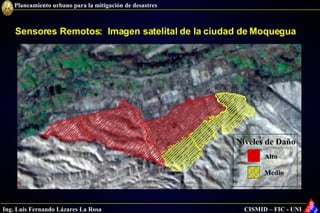

18. Sensores Remotos: Imagen satelital de la ciudad de Moquegua Alto Medio Niveles de Daño

19. Centro – Moquegua (Imagen Pre-evento) Cortesia: Dr. Miguel Estrada

20. Centro – Moquegua (Imagen Post-evento) Cortesia: Dr. Miguel Estrada

21. San Francisco (Imagen Pre-evento) Cortesia: Dr. Miguel Estrada

22. San Francisco (Imagen Post-evento) Cortesia: Dr. Miguel Estrada

23. Sismo de Atico - Arequipa del 23 de junio del 2001 (Mw = 8.2)

24. Ciudad de Moquegua Daños en Mampostería (Adobe)

26. 12 de julio de 1993 Terremoto y Tsunami Isla de Okushiri, Japón 200 personas muertas Ms = 7.8

27. 12 de julio de 1993 Terremoto y Tsunami Isla de Okushiri, Japón 200 personas muertas Ms = 7.8

31. Planeamiento urbano post sismo - tsunami Isla de Okushiri

32. Tipos de suelo en La ciudad de Lima CISMID (2004)

33. Periodos de vibración del suelo en la ciudad de Lima CISMID (2004)

34. Mapa de microzonificación Sísmica para la ciudad de Lima CISMID (2004)

35. CISMID DHN CDL-CIP LA MOLINA

36. ACELERÓGRAFO MODELO ETNA, KINEMETRICS

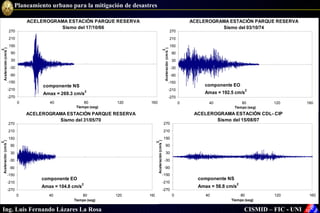

37. Acelerograma del sismo de Pisco del 15 de agosto del 2007 Estacion del CDL –CIP (San Isidro)

38. LA MOLINA CDL-CIP CISMID RIMAC SAN ISIDRO DHN CALLAO

40. Microzonificación Geotécnica de Pisco (CISMID: Parra D., Vasquez D. y Alva J, 1999)
