1. Pozos Sépticos

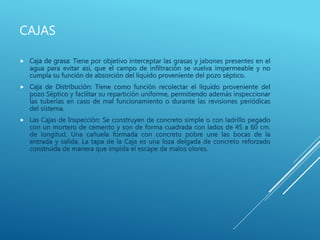

2. CAJAS
 Caja de grasa: Tiene por objetivo interceptar las grasas y jabones presentes en el
agua para evitar así, que el campo de infiltración se vuelva impermeable y no
cumpla su función de absorción del líquido proveniente del pozo séptico.
 Caja de Distribución: Tiene como función recolectar el líquido proveniente del
pozo Séptico y facilitar su repartición uniforme, permitiendo además inspeccionar
las tuberías en caso de mal funcionamiento o durante las revisiones periódicas
del sistema.
 Las Cajas de Inspección: Se construyen de concreto simple o con ladrillo pegado
con un mortero de cemento y son de forma cuadrada con lados de 45 a 60 cm.
de longitud. Una cañuela formada con concreto pobre une las bocas de la
entrada y salida. La tapa de la Caja es una loza delgada de concreto reforzado
construida de manera que impida el escape de malos olores.

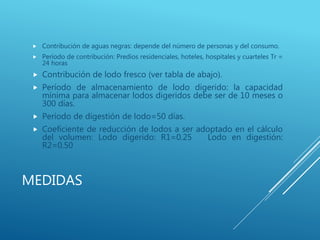

3. MEDIDAS
 Contribución de aguas negras: depende del número de personas y del consumo.
 Período de contribución: Predios residenciales, hoteles, hospitales y cuarteles Tr =
24 horas

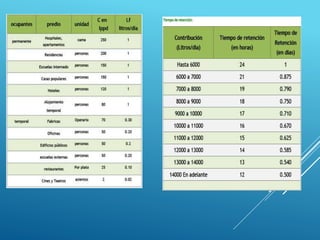

 Contribución de lodo fresco (ver tabla de abajo).
 Período de almacenamiento de lodo digerido: la capacidad
mínima para almacenar lodos digeridos debe ser de 10 meses o
300 días.
 Período de digestión de lodo=50 días.
 Coeficiente de reducción de lodos a ser adoptado en el cálculo
del volumen: Lodo digerido: R1=0.25 Lodo en digestión:
R2=0.50

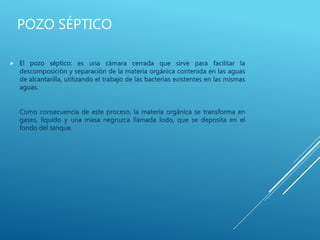

4. POZO SÉPTICO
 El pozo séptico: es una cámara cerrada que sirve para facilitar la
descomposición y separación de la materia orgánica contenida en las aguas
de alcantarilla, utilizando el trabajo de las bacterias existentes en las mismas
aguas.
Como consecuencia de este proceso, la materia orgánica se transforma en
gases, líquido y una masa negruzca llamada lodo, que se deposita en el
fondo del tanque.

5. PERFILES:
Esta puede ser cilíndrica o rectangular
 Dimensiones:
1.para tanques cilíndricos el diámetro mínimo es de D=1.10 m, Profundidad útil mínima
h= 1.10m, El diámetro no debe ser mayor que 2h
 1.Para tanques rectangulares: Ancho interno mínimo b=0.70 m, Profundidad mínima útil
h=1.10 m y máxima h =1.70 m, Relación largo y ancho 2<L/b<4, B máx.=3.40m
 Volumen: V= N(DTr +(R1Ta+R2Td)*Lf), V =volumen útil en litros el volumen mínimo es
de 1,250 litros, N =Número de habitantes, D =dotación en lppd, Tr =Tiempo de
retención en días, R1 =Coeficiente de lodo digerido, R2 =Coeficiente para lodo en
proceso de digestión, Ta =periodo de almacenamiento de lodos, Td =periodo de
digestión, Lf = lodos frescos en lppd

6. DISTRIBUCIÓN
 Para construir el sistema se reúne separadamente en dos tuberías los desagües del baño y los de la
cocina y lavadero. El primero va directamente al tanque mientras que los segundos pasan a una caja de
grasas antes de desembocar en la misma tubería del tanque.
 Ejemplos: Población: 40 habitantes, D: 150 lppd, T: 365 días, C: contribución de aguas negras.
 Contribución de aguas negras C: C = ND= 40150=6,000 L/día
Contribución de lodo fresco (Lf) de tabla: Lf = 1 lppd Tr = 1 día
Volumen Útil: suponiendo TD=50 días R1=0.25 y R2=0.50 V=N (DTr +(R1Ta+R2Td)*Lf)
V=40(1501+0.25365+0.5050)1=10,650 litros V=10.65 m3
◾Calculo de la sección transversal, adoptando una altura útil de: h =1.10m At = V/h = 10.65/1.10= 9.68
m2
◾Calculo del ancho del tanque L/b=3.0 Si 2<L/b<4 L=3b A=b*L A=3b^2 b=(A/3)^0.5
b=(9.68/3)^0.5=1.80m
◾Calculo del largo del tanque L = 3b = 3*1.80=5.40 m
Dimensiones del pozo séptico para 40 personas: L=5.40 m b=1.80 m

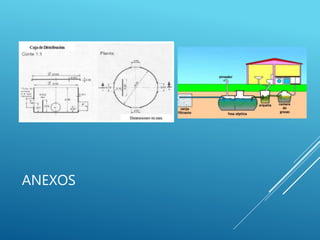

7. ANEXOS

11. Disposición para el suelo

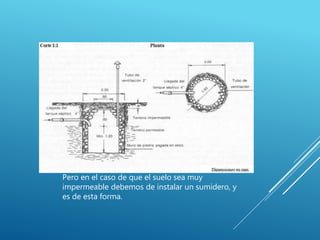

13. Pero en el caso de que el suelo sea muy
impermeable debemos de instalar un sumidero, y
es de esta forma.
