El tanque séptico es un sistema de tratamiento de aguas residuales que consta de tres etapas: 1) un tanque sedimentador donde los sólidos pesados se depositan en el fondo y las grasas flotan; 2) un drenaje subterráneo donde continúa el tratamiento biológico; y 3) la remoción y disposición de los lodos generados. Para un diseño efectivo, se deben considerar parámetros como la contribución de aguas, periodos de retención, capacidad de absorción del suelo, y volumen mínimo requ

1. INSTITUTO UNIVERSITARIO
POLITECNICO SANTIAGO MARIÑO
MARACAIBO, EDO. ZULIA
INGENIERIA CIVIL; ELECTIVA V
JOHANA REYES, C.I: 13072936

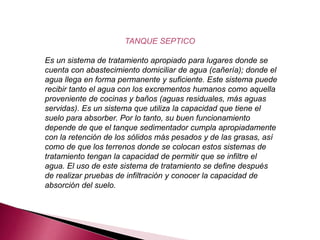

2. TANQUE SEPTICO
Es un sistema de tratamiento apropiado para lugares donde se
cuenta con abastecimiento domiciliar de agua (cañería); donde el
agua llega en forma permanente y suficiente. Este sistema puede
recibir tanto el agua con los excrementos humanos como aquella
proveniente de cocinas y baños (aguas residuales, más aguas
servidas). Es un sistema que utiliza la capacidad que tiene el
suelo para absorber. Por lo tanto, su buen funcionamiento
depende de que el tanque sedimentador cumpla apropiadamente
con la retención de los sólidos más pesados y de las grasas, así
como de que los terrenos donde se colocan estos sistemas de
tratamiento tengan la capacidad de permitir que se infiltre el
agua. El uso de este sistema de tratamiento se define después
de realizar pruebas de infiltración y conocer la capacidad de
absorción del suelo.

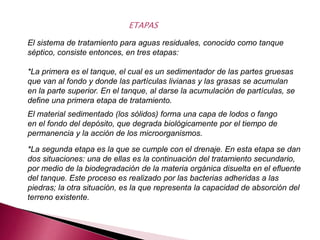

3. El sistema de tratamiento para aguas residuales, conocido como tanque
séptico, consiste entonces, en tres etapas:
*La primera es el tanque, el cual es un sedimentador de las partes gruesas
que van al fondo y donde las partículas livianas y las grasas se acumulan
en la parte superior. En el tanque, al darse la acumulación de partículas, se
define una primera etapa de tratamiento.
ETAPAS
El material sedimentado (los sólidos) forma una capa de lodos o fango
en el fondo del depósito, que degrada biológicamente por el tiempo de
permanencia y la acción de los microorganismos.
*La segunda etapa es la que se cumple con el drenaje. En esta etapa se dan
dos situaciones: una de ellas es la continuación del tratamiento secundario,
por medio de la biodegradación de la materia orgánica disuelta en el efluente
del tanque. Este proceso es realizado por las bacterias adheridas a las
piedras; la otra situación, es la que representa la capacidad de absorción del
terreno existente.

4. Los drenajes, para este sistema de tratamiento individual se deben
construir con piedra en tamaños entre 7 y 10 cm (aportan mayor
superficie de contacto y menos vacíos que la “piedra bruta” o de gran
tamaño tradicionalmente usada) y sin la colocación de plásticos,
con el propósito de permitir la evapotranspiración que se obtendrá de la
actividad biológica que se debe desarrollar y la interacción de esta etapa
con los rayos solares que podrían incidir en esa zona.
*La tercera etapa se refiere a la remoción, tratamiento y disposición de los
lodos. De cualquier sistema de tratamiento que se aplique a los líquidos
que evacuan excrementos u otros desechos orgánicos, siempre se
obtendrá como materia básica sedimentada o mineralizada lo que
comúnmente se llaman lodos. Los lodos son los sólidos que se han
separado de las aguas contaminadas, y que por lo general se depositan
en el fondo de los sistemas de tratamiento integrados a cantidades de
agua que ahora forman parte de su consistencia. Los lodos son una masa
acuosa, semilíquida. Por su concentración de materia y de bacterias, en
la mayoría de los casos, son más contaminantes que las mismas aguas
que los traían. En un tanque séptico los lodos se ubican

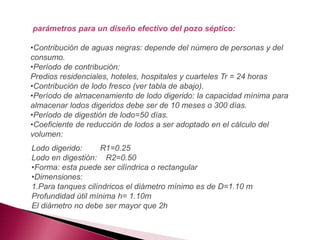

5. parámetros para un diseño efectivo del pozo séptico:
•Contribución de aguas negras: depende del número de personas y del
consumo.
•Período de contribución:
Predios residenciales, hoteles, hospitales y cuarteles Tr = 24 horas
•Contribución de lodo fresco (ver tabla de abajo).
•Período de almacenamiento de lodo digerido: la capacidad mínima para
almacenar lodos digeridos debe ser de 10 meses o 300 días.
•Período de digestión de lodo=50 días.
•Coeficiente de reducción de lodos a ser adoptado en el cálculo del
volumen:
Lodo digerido: R1=0.25
Lodo en digestión: R2=0.50
•Forma: esta puede ser cilíndrica o rectangular
•Dimensiones:
1.Para tanques cilíndricos el diámetro mínimo es de D=1.10 m
Profundidad útil mínima h= 1.10m
El diámetro no debe ser mayor que 2h

6. Para tanques rectangulares
Ancho interno mínimo b=0.70 m
Profundidad mínima útil h=1.10 m y máxima h =1.70 m
Relación largo y ancho 2<L/b<4
B máx.=3.40m
Volumen
V= N (DTr +(R1Ta+R2Td)*Lf)
V =volumen útil en litros el volumen mínimo es de 1,250 litros
N =Número de habitantes
D =dotación en lppd
Tr =Tiempo de retención en días
R1 =Coeficiente de lodo digerido
R2 =Coeficiente para lodo en proceso de digestión
Ta =periodo de almacenamiento de lodos
Td =periodo de digestión
Lf = lodos frescos en lppd

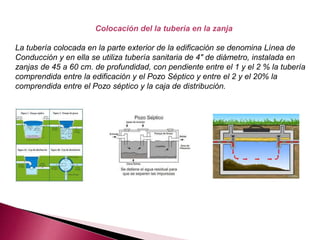

7. Colocación del la tubería en la zanja
La tubería colocada en la parte exterior de la edificación se denomina Línea de
Conducción y en ella se utiliza tubería sanitaria de 4″ de diámetro, instalada en
zanjas de 45 a 60 cm. de profundidad, con pendiente entre el 1 y el 2 % la tubería
comprendida entre la edificación y el Pozo Séptico y entre el 2 y el 20% la
comprendida entre el Pozo séptico y la caja de distribución.

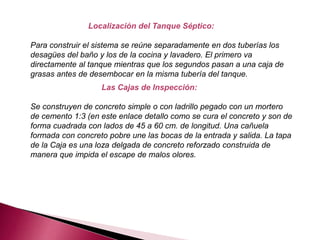

8. Localización del Tanque Séptico:
Para construir el sistema se reúne separadamente en dos tuberías los
desagües del baño y los de la cocina y lavadero. El primero va
directamente al tanque mientras que los segundos pasan a una caja de
grasas antes de desembocar en la misma tubería del tanque.
Las Cajas de Inspección:
Se construyen de concreto simple o con ladrillo pegado con un mortero
de cemento 1:3 (en este enlace detallo como se cura el concreto y son de
forma cuadrada con lados de 45 a 60 cm. de longitud. Una cañuela
formada con concreto pobre une las bocas de la entrada y salida. La tapa
de la Caja es una loza delgada de concreto reforzado construida de
manera que impida el escape de malos olores.

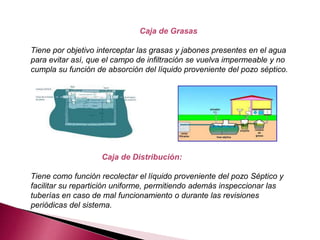

9. Caja de Grasas
Tiene por objetivo interceptar las grasas y jabones presentes en el agua
para evitar así, que el campo de infiltración se vuelva impermeable y no
cumpla su función de absorción del líquido proveniente del pozo séptico.
Caja de Distribución:
Tiene como función recolectar el líquido proveniente del pozo Séptico y
facilitar su repartición uniforme, permitiendo además inspeccionar las
tuberías en caso de mal funcionamiento o durante las revisiones
periódicas del sistema.
