Tutorial red dinamica

Centro Universitario Español
campus diamante
Tutorial practica Packet
tracer tipo red dinámica.

Alumno: Francisco David Santiago Donagustin.

3/11/2012 Acapulco. Gro a 3 noviembre David2012 Donagustin
Francisco del Santiago 1

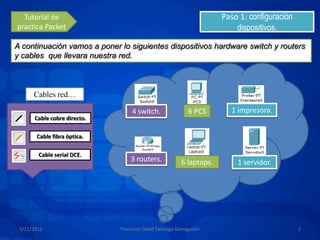

Tutorial de Paso 1: configuración
practica Packet dispositivos.

A continuación vamos a poner lo siguientes dispositivos hardware switch y routers
y cables que llevara nuestra red.

Cables red…

4 switch. 6 PCS 1 impresora.
Cable cobre directo.

Cable fibra óptica.

Cable serial DCE.
3 routers. 6 laptops. 1 servidor.

3/11/2012 Francisco David Santiago Donagustin 2

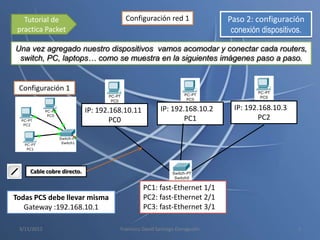

Tutorial de Configuración red 1 Paso 2: configuración
practica Packet conexión dispositivos.

Una vez agregado nuestro dispositivos vamos acomodar y conectar cada routers,
switch, PC, laptops… como se muestra en la siguientes imágenes paso a paso.

Configuración 1

IP: 192.168.10.11 IP: 192.168.10.2 IP: 192.168.10.3
PC0 PC1 PC2


PC1: fast-Ethernet 1/1
Todas PCS debe llevar misma PC2: fast-Ethernet 2/1
Gateway :192.168.10.1 PC3: fast-Ethernet 3/1


Tutorial de Configuración red 2 Paso 2: configuración
Configuración 2

IP: 192.168.5.11 IP: 192.168.5.2 IP: 192.168.5.3
laptop0 laptop1 laptop2


Todas laptops debe llevar PC2: fast-Ethernet 2/1
misma Gateway :192.168.5.1 PC3: fast-Ethernet 3/1

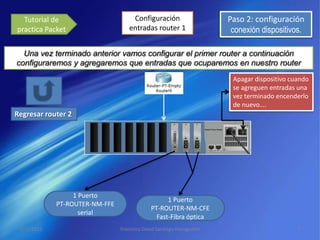

Tutorial de Configuración Paso 2: configuración
practica Packet entradas router 1 conexión dispositivos.

Una vez terminado anterior vamos configurar el primer router a continuación
configuraremos y agregaremos que entradas que ocuparemos en nuestro router
Apagar dispositivo cuando
se agreguen entradas una
vez terminado encenderlo
de nuevo….
Regresar router 2

1 Puerto
1 Puerto
PT-ROUTER-NM-FFE
PT-ROUTER-NM-CFE
serial
Fast-Fibra óptica

Tutorial de Configuración Paso 3: conexión
practica Packet entradas router 1 dispositivos.

Después de haber agregado las entradas de nuestro router ahora si conectaremos
switch con el router como se muestra a continuación.

Configuración 3
Grupo PCS Grupo laptops

Switch1: Fast- Switch2: Fast-
Ethernet 4/1 Ethernet 5/1
(fibra óptica) (Fibra óptica)

router1: router1:
Fast-Ethernet Fast-Ethernet
0/0 1/0
Cable fibra óptica. (fibra óptica) (fibra óptica)

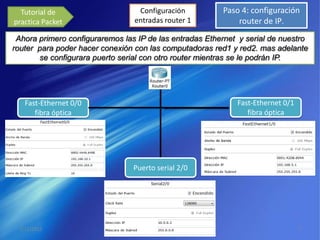

practica Packet entradas router 1 router de IP.
Ahora primero configuraremos las IP de las entradas Ethernet y serial de nuestro
router para poder hacer conexión con las computadoras red1 y red2. mas adelante
se configurara puerto serial con otro router mientras se le podrán IP.

Fast-Ethernet 0/0 Fast-Ethernet 0/1
fibra óptica fibra óptica

Puerto serial 2/0

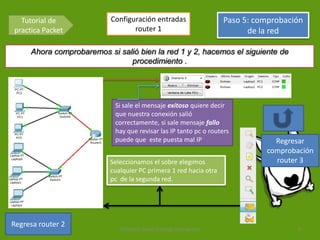

Tutorial de Configuración entradas Paso 5: comprobación
practica Packet router 1 de la red

Ahora comprobaremos si salió bien la red 1 y 2, hacemos el siguiente de
procedimiento .

Si sale el mensaje exitoso quiere decir
que nuestra conexión salió
correctamente, si sale mensaje fallo
hay que revisar las IP tanto pc o routers
puede que este puesta mal IP Regresar
comprobación
Seleccionamos el sobre elegimos router 3
cualquier PC primera 1 red hacia otra
pc de la segunda red.

Regresa router 2

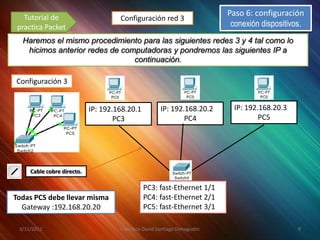

Tutorial de
Paso 6: configuración
Configuración red 3
Haremos el mismo procedimiento para las siguientes redes 3 y 4 tal como lo
hicimos anterior redes de computadoras y pondremos las siguientes IP a
continuación.

Configuración 3

IP: 192.168.20.1 IP: 192.168.20.2 IP: 192.168.20.3
PC3 PC4 PC5

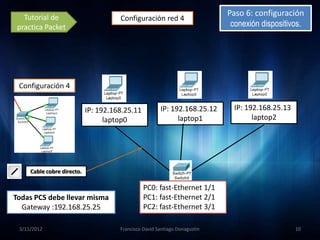

Tutorial de
Paso 6: configuración
Configuración red 4

Configuración 4

IP: 192.168.25.11 IP: 192.168.25.12 IP: 192.168.25.13
laptop0 laptop1 laptop2

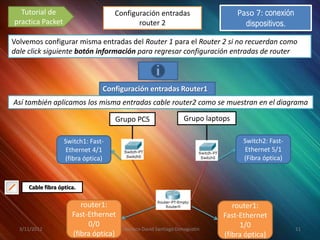

Tutorial de Configuración entradas Paso 7: conexión
practica Packet router 2 dispositivos.
Volvemos configurar misma entradas del Router 1 para el Router 2 si no recuerdan como
dale click siguiente botón información para regresar configuración entradas de router

Configuración entradas Router1
Así también aplicamos los misma entradas cable router2 como se muestran en el diagrama

Grupo PCS Grupo laptops

Switch1: Fast- Switch2: Fast-
Ethernet 4/1 Ethernet 5/1
(fibra óptica) (Fibra óptica)


router1: router1:
Fast-Ethernet Fast-Ethernet
0/0 1/0
(fibra óptica) (fibra óptica)

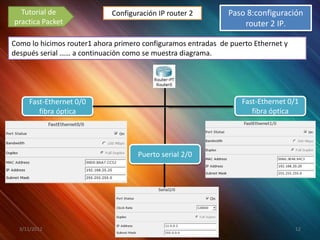

Tutorial de Configuración IP router 2 Paso 8:configuración
practica Packet router 2 IP.

Como lo hicimos router1 ahora primero configuramos entradas de puerto Ethernet y
después serial …… a continuación como se muestra diagrama.

Fast-Ethernet 0/0 Fast-Ethernet 0/1
fibra óptica fibra óptica

Puerto serial 2/0

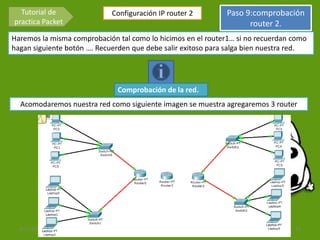

Tutorial de Configuración IP router 2 Paso 9:comprobación
practica Packet router 2.
Haremos la misma comprobación tal como lo hicimos en el router1… si no recuerdan como
hagan siguiente botón …. Recuerden que debe salir exitoso para salga bien nuestra red.

Comprobación de la red.
Acomodaremos nuestra red como siguiente imagen se muestra agregaremos 3 router

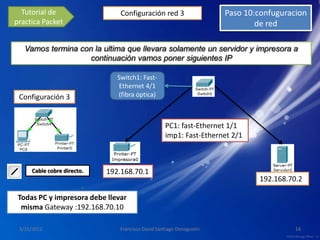

Tutorial de Configuración red 3 Paso 10:confuguracion
practica Packet de red

Vamos termina con la ultima que llevara solamente un servidor y impresora a
continuación vamos poner siguientes IP

Switch1: Fast-
Ethernet 4/1
Configuración 3 (fibra óptica)

imp1: Fast-Ethernet 2/1

Cable cobre directo. 192.168.70.1
192.168.70.2

Todas PC y impresora debe llevar
misma Gateway :192.168.70.10

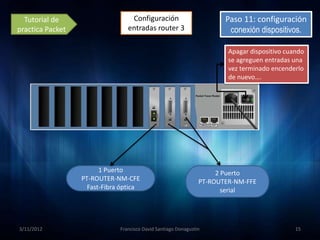

practica Packet entradas router 3 conexión dispositivos.

Apagar dispositivo cuando
se agreguen entradas una
vez terminado encenderlo
de nuevo….

1 Puerto 2 Puerto
PT-ROUTER-NM-CFE PT-ROUTER-NM-FFE
Fast-Fibra óptica serial

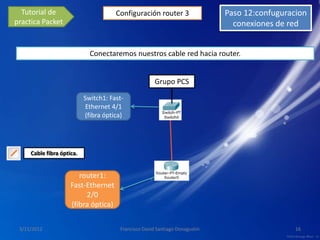

Tutorial de Configuración router 3 Paso 12:confuguracion
practica Packet conexiones de red

Conectaremos nuestros cable red hacia router.

Grupo PCS

Switch1: Fast-
Ethernet 4/1
(fibra óptica)


router1:
Fast-Ethernet
2/0
(fibra óptica)


Tutorial de Configuración router 3 Paso 13:confuguracion
practica Packet de red

Fast-Ethernet 2/0
Puerto serial 1/0
fibra óptica

Puerto serial 0/0



Haremos la misma comprobación tal como lo hicimos en el router1… si no recuerdan como
hagan siguiente botón …. Recuerden que debe salir exitoso para salga bien nuestra red.

Comprobación red

Por ultimo vamos terminar de configurar 3 router para poder terminar nuestra red
como se muestra a continuación siguiente diagrama.


Lo primero es configurar puertos seriales cada uno de los router que anteriormente
ya lo había configurado pero siguiente deberán de que así por lo que vamos

Puerto serial:10.0.0.2 Puerto serial1: 10.0.0.1 Puerto serial:11.0.0.2
Puerto serial2: 11.0.0.1
Mascara: 255.0.0.0 Mascara: 255.0.0.0
Mascara: 255.0.0.0

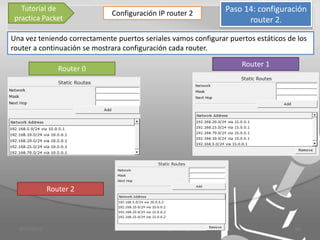

Tutorial de Paso 14: configuración
Configuración IP router 2

Una vez teniendo correctamente puertos seriales vamos configurar puertos estáticos de los
router a continuación se mostrara configuración cada router.

Router 1
Router 0

Router 2


Por ultimo haremos la comprobación como lo hemos hecho siempre por lo que
nos debe salir exitoso así nos quedara nuestra red.
