TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS

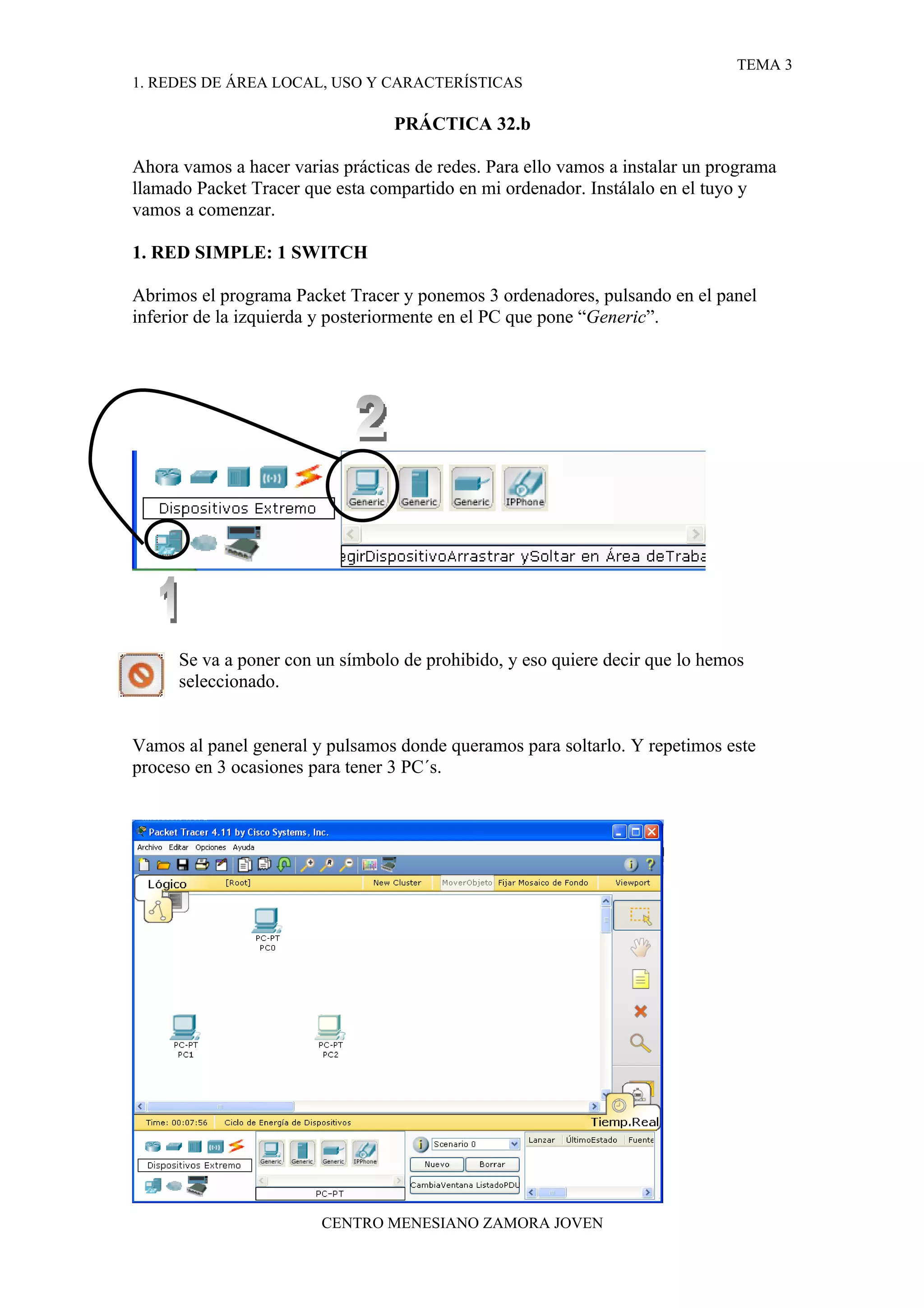

                                  PRÁCTICA 32.b

Ahora vamos a hacer varias prácticas de redes. Para ello vamos a instalar un programa
llamado Packet Tracer que esta compartido en mi ordenador. Instálalo en el tuyo y
vamos a comenzar.

1. RED SIMPLE: 1 SWITCH

Abrimos el programa Packet Tracer y ponemos 3 ordenadores, pulsando en el panel
inferior de la izquierda y posteriormente en el PC que pone “Generic”.




      Se va a poner con un símbolo de prohibido, y eso quiere decir que lo hemos
      seleccionado.


Vamos al panel general y pulsamos donde queramos para soltarlo. Y repetimos este
proceso en 3 ocasiones para tener 3 PC´s.




                        CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS

Añadimos ahora un switch de manera similar a como hemos hecho antes.




Y lo colocamos en el panel general:




Ahora vamos a poner el cableado de red entre los dispositivos de manera similar:




                         CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS




                       Lo que aremos ahora será pulsar sobre el PC0 y nos saldrá un
                       cuadro de diálogo diciendo donde lo queremos conectar, en este
                       cuadro marcaremos en el apartado FastEthernet, que es el que
                       hace referencia a nuestra tarjeta de red.



               Después pulsamos en el switch en el que nos aparecerá otro cuadro
               contextual, en este se nos muestran todas las bocas de conexión que
               tiene el switch. Podemos escoger cualquiera de ellas para poder
               conectar nuestro ordenador y pulsamos sobre ella, quedando establecida
               la conexión entre los dos dispositivos.




Hacemos este mismo proceso con los otros dos ordenadores y nos queda este resultado:




Ahora vamos a pasar a configurar cada uno de los PC´s.

Como hemos visto en el tema es necesario que cada uno de los Pc´s de una red tenga
una dirección de red que les va a identificar, esta puede ser asignada de manera
dinámica o de manera estática. En este tipo de ejemplos vamos a ser nosotros quienes
determinemos estas direcciones.



                        CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS

Pulsamos en el PC0 y nos parece una pantalla en la que tenemos que ir a la pestaña de
Config y dentro de ella al apartado de FastEthernet. En ella pondremos en el campo
dirección IP 192.168.0.1 y luego pulsamos con el ratón en Mascara de Subred y
automáticamente saldrá 255.255.255.0 y cerramos la ventana.




Con esto quedaría configurado nuestro PC0. Si quisiéramos cambiarle el nombre que
queremos mostrar, tendremos que pulsar en el apartado Ajustes y podremos modificarlo.


Vamos a realizar estos mismos cambios en el PC1 y PC2. En el PC1 con la dirección IP
192.168.0.2 y en el PC2 192.168.0.3.

Una vez que hemos hechos esos cambios vamos a comprobar que la red funciona de
manera correcta, para ello tenemos que hacer lo siguiente. Pulsamos en uno de los PC´s
y en la pantalla que se abre vamos a la pestaña de Escritorio y dentro de ella a la de
Línea de comandos.




                         CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS




Al pulsar en esta opción se abre una ventana en la vamos a poder escribir. Ponemos
“PING 192.168.0.X”, siendo la X el numero de otro de los ordenadores que no sea
desde el que estamos haciendo este comando. Con esto vamos a ver si los ordenadores
se conectan correctamente recibiendo un tiempo de respuesta. Si esto se produce la
conexión entre los dos ordenadores que estamos haciendo la prueba es correcta.
Recibiremos un dato de respuesta:




                        CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS

Compruébalo entre cada uno de los ordenadores. Si quiere para comprobar que si no es
así no es correcto, entra y borra una de las direcciones IP que hemos colocado y prueba
a hacer esta misma prueba verás como el resultado es fallido.

          En el programa lo podemos comprobar de otra manera. Pulsamos en el sobre
          que tenemos en el panel derecho y pulsamos sobre el PC
          desde el que vamos a hacer la prueba, posteriormente en               el
que queremos comprobar si recibimos respuesta.



Si la configuración esta correctamente hecha en el cuadrado de la parte inferior derecha
aparecerá que el envío ha sido exitoso.




                         CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS

2. RED COMPLEJA: ROUTER Y SWITCH.

Ahora vamos a comenzar a hacer un poco más compleja la red.

Lo primero que vamos ha hacer es añadir un router.




Y tres Switch de la misma manera que hemos añadido los de la práctica anterior y
además 7 PC´s tal cual los añadimos también en la práctica anterior. Quedando la
composición de la siguiente manera.




Vamos a comenzar la configuración desde el router. En el router lógicamente tenemos
que tener 3 salidas una la que va al Switch0 otra al Switch1 y otra al Switch2, para ello

                         CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS

accedemos al router pulsando sobre el y se abre una pantalla y nos aparece la forma
física que tiene el router.         1               2




En esta vista podemos ver que solo tenemos 2 salida de Ethernet (1 y 2 marcados en el
dibujo) y tenemos que tener 3 por lo que vamos a añadir un modulo, para ello lo
primero es apagar el router, pulsamos sobre el interruptor.


Una vez que este apagado procedemos a añadir un módulo más.
Para ello vamos al menú de la izquierda y pulsamos en el modulo que queremos poner.
Para saber cual es solo hay que pasar el ratón por encima de los que ya están puestos y
mirar cual es el nombre para buscarlo en el panel de al izquierda, en este caso sería el
que se muestra en la figura:




Pulsamos y sin soltar el ratón lo arrastramos hasta una de las bahías que estén libres y
soltamos quedando la figura de la siguiente manera:




Volvemos a pulsar en el interruptor para encender el router. El siguiente paso es
conectar el cableado de la misma forma que hicimos en la práctica anterior. Ahora
debes tener especial cuidado en acordarte que Switch has conectado a cada uno de los
puertos Ethernet del router ya que va a determinar las direcciones IP de cada uno de los
ordenadores.

Debería de quedar conectado de la siguiente manera




                          CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS




Siempre que tengamos routers vamos a comenzar la configuración desde ellos hacia las
máquinas, ya que por así decirlo cada una de las salidas Ethernet del router va a
determinar las direcciones IP de los ordenadores que se descuelgan de ella, de esta
manera vamos a configurar nuestro router de la siguiente manera.



                                 192.168.0.1




             192.168.1.1                         192.168.2.1




La configuración de estas direcciones la haremos pulsando en el router y accediendo a
la pestaña Config y dentro del apartado INTERFAZ y cada uno de los puertos Ethernet
que tengamos que configurar, el que corresponde a cada uno lo hemos ido viendo según
hemos ido haciendo la conexión de los cables. Y tenemos que marcar la casilla Activo
para que el puerto esté operativo.




                        CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
     1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS




     Después de hacer esto hay que poner las direcciones IP en cada uno de los ordenadores
     el esquema quedará de la siguiente manera
                      192.168.0.2



                                                           192.168.0.1



                                     192.168.1.1                   192.168.2.1




192.168.1.2       192.168.1.3        192.168.1.4     192.168.2.2            192.168.2.3     192.168.2.4


                                CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
        1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS




        Una vez que hemos configurado las direcciones IP de todas las máquinas, tenemos que
        seguir configurando parámetros, en este caso son las Gateway o Puertas de Enlace, que
        es la dirección IP mediante la cual se conecta cada uno de los PC´s con el router y así
        pueden enlazar con otras máquinas. En este caso podríamos decir que tenemos 3
        subredes que serian las siguientes:
                                                              1
                      192.168.0.2


                                                          192.168.0.1

              2                      192.168.1.1              192.168.2.1
                                                                                      3




192.168.1.2       192.168.1.3        192.168.1.4    192.168.2.2         192.168.2.3       192.168.2.4




        Si cogemos por ejemplo la subred 3, la Puerta de enlace que utiliza para conectarse al
        Router es la 192.168.2.1, en el caso de la subred 2 sería la 192.168.1.1 y en el caso de la
        subred 2 seria la 192.168.0.1.


        Para poder configurar este campo tenemos que ir máquina por máquina, para ello
        pulsamos en cada uno de los PC´s y vamos a la opción Config y dentro de ella a Global,
        y allí encontramos el campo “Gateway” en el que ponemos las direcciones IP con las
        que cada uno de los PC se comunican con el router.




                                    CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS




Este proceso lo repetimos en cada uno de los ordenadores.

Ahora si probásemos la comunicación entre los ordenadores como en la práctica
anterior, veríamos que si hay comunicación entre cada uno de los ordenadores de las
subredes, pero no entre los ordenadores de subredes distintas, para que esto no ocurra lo
que tenemos que hacer es decirle al router cuales son las subredes que tiene que unir
para que así haya comunicación entre ellas y todos los ordenadores se puedan
comunicar.
Si nos damos cuenta hemos dicho antes que había 3 subredes y que cada una de ellas
tenía 3 puertas de enlace. Por lo que cada una de las redes con las que tiene que
comunicar el router será cada una de ellas, y en concreto con la dirección IP base de
cada una. Es decir:
                                  192.168.0.1                      192.168.0.0




           192.168.1.1                           192.168.2.1




          192.168.1.0                           192.168.2.0

                         CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS

Como se ve en la figura de cada una de las direcciones de subred hemos sacado la
dirección Origen, que si tedas cuentas e s la misma pero en la última posición hemos
puesto un 0.

Para configurar estos parámetros en el router tenemos que pulsar en el router e ir a la
opción Config y luego a la opción RIP que esta dentro de Enrutamiento, allí ir
introduciendo uno por uno cada uno de los valores en el campo red y pulsando en
agregar de manera que pasen a la ventana de abajo hasta tener metidos los 3.




Ahora que ya tenemos configurada nuestra red lo que tenemos que hacer es comprobar
que hay comunicación entre todos los PC´s de las distintas subredes, para ello lo
comprobamos como en la práctica anterior por medio del comando Ping en las consolas,
o por medio de los sobres y viendo si el envió es exitoso o no.




                          CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS

3. VARIAS REDES SEPARADAS FÍSICAMENTE.

Al igual que hemos hecho en las otras prácticas vamos a añadir los componentes. Lo
primero que vamos a hacer es añadir 3 routers del modelo 2620XM. También vamos a
añadir 3 switch y 4 ordenadores, quedando la composición de la siguiente manera.




                                         ZAMORA




         TORO                                                               BENAVENTE




En realidad son 3 redes en distintos sitios, en este caso hemos querido que sea una en
Zamora, otra en Toro y otra en Benavente tal como se muestra en la figura. Lo que vamos a
pretender es unificar lo aprendido en prácticas anteriores y conseguir que todos los
ordenadores tengan comunicación entre si.

Vamos a llevar a cabo las conexiones entre los dispositivos de la misma manera que las
hemos hecho antes, salvo la conexión entre los 3 routers, que va a ser un poco distinta.
Para unir los 3 routers le vamos atener que poner primero unos módulos. Para ello vamos a
acceder al router pinchando sobre él.




                         CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS




Tal como se muestra en la figura anterior accedemos a la pestaña Físico y allí elegimos el
módulo W1C-1AM y lo arrastramos hasta un de los huecos libres, y repetimos la acción en
el otro hueco. Esto es en el caso del router de Zamora, en el de Toro y Benavente solo
tendremos que añadir un módulo.

Una vez que tenemos hecho esto vamos a prodecer a unir los 3 routers con el siguiente
cable DCE Serial




                       Cuando pulsemos sobre el router de Zamora se activará el cuadro
                       de diálogo que tenemos al lado y conectaremos un router sobre la
                       opción Serial0/0 y el otro sobre la opción Serial0/1, que lo que
                       quiere decir es la entrada serie 0 del router y la entrada serie 1 del
                       router, que corresponden con cada uno de los módulos que hemos
                       introducido anteriormente. Lógicamente en el router de Toro y en el
de Benavente solo nos aparecerá una opción de Serial0/0 porque sólo hemos añadido un
módulo en cada uno de ellos.
Vamos a aprovechar para cambiarle el nombre a los routers y así poder identificarlos mejor.
Vamos a pulsar sobre el router y accedemos a la pestaña Config y en el nombre a desplegar
ponemos el que corresponde a cada router:




                          CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS




Cuando hayamos terminado con cada uno de ellos, quedarán así:




Ahora ya solo nos queda unir los equipos en los switch y los switch con los routers,
como ya hemos hecho anteriormente, quedando la figura completa de la siguiente
manera:




                         CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
  1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS




  Ahora vamos a comenzar con la configuración de cada uno de los routers, vamos a
  comenzar con el de Zamora.
  Cada una de las bocas a las que se conecta un cable en el router tiene que tener una
  dirección IP.

                                           Ethernet = 192.168.0.1




Serial0/0 = 192.168.1.1                             Serial0/1 = 192.168.2.1



  Para configurar la entrada Ethernet pulsamos sobre el router, vamos a la pestaña Config
  y al apartado FastEthernet0/0 marcamos el Estado del Puerto como Activo e
  introducimos la dirección IP, al pulsar sobre Mascará de subred se pondrá ésta
  automáticamente.




                           CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS




Para configurar los puertos Serie vamos a la pestaña Config igual que antes.




Pulsamos en Serial0/0 (la derivación que va al router de Toro), marcamos el Estado del
Puerto como Activo, en el apartado Clock Rate seleccionamos 128000 y en dirección IP
introducimos 192.168.1.1 y al pulsar en Mascara de Subred aparece automáticamente
255.255.255.0
                         CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS



Repetimos esta misma operación para el Serial0/1 (la derivación que va al router de
Benavente) pero con la dirección IP 192.168.2.1.

Vamos a seguir con el router de Toro que tendría que tener la siguiente configuración:

                                                       Serial0/0 = 192.168.1.2



       Ethernet = 192.168.3.1




Para configurarlo hacemos lo mismo que hemos hecho en el de Zamora anteriormente
introduciendo los datos designados para este dispositivo.

Vamos a seguir con el router de Benavente que tendría que tener la siguiente
configuración:

        Serial0/0 = 192.168.2.2



                                                       Ethernet = 192.168.4.1




Introducimos los datos de la misma manera que hemos hecho antes.

Ahora vamos a pasar a configurar cada uno de los ordenadores que tenemos.
En el caso de los ordenadores de la red de Zamora, la configuración que tenemos que
ponerles es:




   IP = 192.168.0.2                                            IP = 192.168.0.3


   Gateway = 192.168.0.1                                      Gateway = 192.168.0.1
                                                   IP = 192.168.3.2
En el ordenador que esta en la red de Toro la configuración es:
                                                    Gateway = 192.168.3.1

                         CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS




En el ordenador de la red de Benavente tendríamos que poner la siguiente
configuración:

                                                        IP = 192.168.4.2


                                                        Gateway = 192.168.4.1




Ahora ya solo queda hacer que las 3 redes puedan comunicarse completamente entre
ellas, para ello hay que ir a cada uno de los routers e introducir las redes con las que
tiene contacto en introducirlas en el RIP. EN el de Zamora seria:




En el de Toro seria:




                          CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS




Y el de Benavente sería:




                           CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS

Ahora solo queda hacer las correspondientes comprobaciones de comunicación entre los
distintos dispositivos de la red.

Ahora prueba a cambiar los nombres de los ordenadores. En los de Zamora nómbralos
como ZAMORA1 y ZAMORA2, el de Toro como TORO1 y el de Benavente como
BENAVENTE1.

Prueba a añadir más ordenadores a cada una de las redes y configúralos de manera que
puedan estar perfectamente integrados en este sistema y puedan comunicarse con el
resto de ordenadores de las demás redes.




                        CENTRO MENESIANO ZAMORA JOVEN
TEMA 3
1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS

EJERCICIO PARA HACER TÚ SOLO:




                     CENTRO MENESIANO ZAMORA JOVEN

Más contenido relacionado

La actualidad más candente

Induccion a packet tracer
Induccion a packet tracerInduccion a packet tracer
Induccion a packet tracer
Cristian Fory

Configuracion de red
Configuracion de redConfiguracion de red
Configuracion de red
alex_6907

Los 5 pasos para tener internet gratis
Los 5 pasos para tener internet gratisLos 5 pasos para tener internet gratis
Los 5 pasos para tener internet gratis
Jorge Ivan López Morales

Trabajo final networking nelson mendoza
Trabajo final networking nelson mendozaTrabajo final networking nelson mendoza
Trabajo final networking nelson mendoza
nmendozaq

01 configuracion modo ap mikrotik freddy beltran
01 configuracion  modo ap mikrotik freddy beltran01 configuracion  modo ap mikrotik freddy beltran
01 configuracion modo ap mikrotik freddy beltran
beppo

01 acceso y asignacion de direccion ip estatica mikrotik
01 acceso y asignacion de direccion ip estatica mikrotik01 acceso y asignacion de direccion ip estatica mikrotik
01 acceso y asignacion de direccion ip estatica mikrotik
beppo

Manual de instalacion y configuracion de shorewall en ubuntu server
Manual de instalacion y configuracion de shorewall en ubuntu serverManual de instalacion y configuracion de shorewall en ubuntu server
Manual de instalacion y configuracion de shorewall en ubuntu server
Alfredo Morales

Configurar una subred con router
Configurar una subred con routerConfigurar una subred con router
Configurar una subred con router
Principe Thecreatorofmagic

Pasos para elaborar una red de área local
Pasos para elaborar una red de área localPasos para elaborar una red de área local
Pasos para elaborar una red de área local
JesusLeal33

04 conexion punto a punto y multipunto modo router ubiquiti contra mikrotik f...
04 conexion punto a punto y multipunto modo router ubiquiti contra mikrotik f...04 conexion punto a punto y multipunto modo router ubiquiti contra mikrotik f...
04 conexion punto a punto y multipunto modo router ubiquiti contra mikrotik f...
beppo

4.manual de fallas de estaciones remotas vsat v.2013 1-rev
4.manual  de fallas de estaciones remotas vsat v.2013 1-rev4.manual  de fallas de estaciones remotas vsat v.2013 1-rev
4.manual de fallas de estaciones remotas vsat v.2013 1-rev
Becker H. Santiago Bonilla

Mikrotik configuracion wds mikrotik ubiquiti freddy beltran
Mikrotik configuracion wds mikrotik ubiquiti freddy beltranMikrotik configuracion wds mikrotik ubiquiti freddy beltran
Mikrotik configuracion wds mikrotik ubiquiti freddy beltran
beppo

15 configuracion de firewall freddy beltran
 15 configuracion de firewall  freddy beltran 15 configuracion de firewall  freddy beltran
15 configuracion de firewall freddy beltran
beppo

Trabajo de redes inalámbricas .p.p
Trabajo de redes inalámbricas .p.pTrabajo de redes inalámbricas .p.p
Trabajo de redes inalámbricas .p.p
lorena salazar

Manual configuracion mikrotik pci engenius 630 mw
Manual configuracion mikrotik pci engenius 630 mwManual configuracion mikrotik pci engenius 630 mw
Manual configuracion mikrotik pci engenius 630 mw
vscwifi2

PASOS PARA ASIGNAR IP PUBLICA, CAMBIAR NOMBRE DEL PC Y COMPARTIR RECURSOS EN ...
PASOS PARA ASIGNAR IP PUBLICA, CAMBIAR NOMBRE DEL PC Y COMPARTIR RECURSOS EN ...PASOS PARA ASIGNAR IP PUBLICA, CAMBIAR NOMBRE DEL PC Y COMPARTIR RECURSOS EN ...
PASOS PARA ASIGNAR IP PUBLICA, CAMBIAR NOMBRE DEL PC Y COMPARTIR RECURSOS EN ...
javier david lobato pardo

14 balanceo de carga dos isp mikro freddy beltran
14 balanceo de carga dos isp mikro freddy beltran14 balanceo de carga dos isp mikro freddy beltran
14 balanceo de carga dos isp mikro freddy beltran
beppo


La actualidad más candente (17)

Induccion a packet tracer
Induccion a packet tracerInduccion a packet tracer
Induccion a packet tracer

Configuracion de red
Configuracion de redConfiguracion de red
Configuracion de red

Los 5 pasos para tener internet gratis
Los 5 pasos para tener internet gratisLos 5 pasos para tener internet gratis
Los 5 pasos para tener internet gratis

Trabajo final networking nelson mendoza
Trabajo final networking nelson mendozaTrabajo final networking nelson mendoza
Trabajo final networking nelson mendoza

01 configuracion modo ap mikrotik freddy beltran
01 configuracion  modo ap mikrotik freddy beltran01 configuracion  modo ap mikrotik freddy beltran
01 configuracion modo ap mikrotik freddy beltran

01 acceso y asignacion de direccion ip estatica mikrotik
01 acceso y asignacion de direccion ip estatica mikrotik01 acceso y asignacion de direccion ip estatica mikrotik
01 acceso y asignacion de direccion ip estatica mikrotik

Manual de instalacion y configuracion de shorewall en ubuntu server
Manual de instalacion y configuracion de shorewall en ubuntu serverManual de instalacion y configuracion de shorewall en ubuntu server
Manual de instalacion y configuracion de shorewall en ubuntu server

Configurar una subred con router
Configurar una subred con routerConfigurar una subred con router
Configurar una subred con router

Pasos para elaborar una red de área local
Pasos para elaborar una red de área localPasos para elaborar una red de área local
Pasos para elaborar una red de área local

04 conexion punto a punto y multipunto modo router ubiquiti contra mikrotik f...
04 conexion punto a punto y multipunto modo router ubiquiti contra mikrotik f...04 conexion punto a punto y multipunto modo router ubiquiti contra mikrotik f...
04 conexion punto a punto y multipunto modo router ubiquiti contra mikrotik f...

4.manual de fallas de estaciones remotas vsat v.2013 1-rev
4.manual  de fallas de estaciones remotas vsat v.2013 1-rev4.manual  de fallas de estaciones remotas vsat v.2013 1-rev
4.manual de fallas de estaciones remotas vsat v.2013 1-rev

Mikrotik configuracion wds mikrotik ubiquiti freddy beltran
Mikrotik configuracion wds mikrotik ubiquiti freddy beltranMikrotik configuracion wds mikrotik ubiquiti freddy beltran
Mikrotik configuracion wds mikrotik ubiquiti freddy beltran

15 configuracion de firewall freddy beltran
 15 configuracion de firewall  freddy beltran 15 configuracion de firewall  freddy beltran
15 configuracion de firewall freddy beltran

Trabajo de redes inalámbricas .p.p
Trabajo de redes inalámbricas .p.pTrabajo de redes inalámbricas .p.p
Trabajo de redes inalámbricas .p.p

Manual configuracion mikrotik pci engenius 630 mw
Manual configuracion mikrotik pci engenius 630 mwManual configuracion mikrotik pci engenius 630 mw
Manual configuracion mikrotik pci engenius 630 mw

PASOS PARA ASIGNAR IP PUBLICA, CAMBIAR NOMBRE DEL PC Y COMPARTIR RECURSOS EN ...
PASOS PARA ASIGNAR IP PUBLICA, CAMBIAR NOMBRE DEL PC Y COMPARTIR RECURSOS EN ...PASOS PARA ASIGNAR IP PUBLICA, CAMBIAR NOMBRE DEL PC Y COMPARTIR RECURSOS EN ...
PASOS PARA ASIGNAR IP PUBLICA, CAMBIAR NOMBRE DEL PC Y COMPARTIR RECURSOS EN ...

14 balanceo de carga dos isp mikro freddy beltran
14 balanceo de carga dos isp mikro freddy beltran14 balanceo de carga dos isp mikro freddy beltran
14 balanceo de carga dos isp mikro freddy beltran


Destacado

Losmurosenelmundo
LosmurosenelmundoLosmurosenelmundo
Losmurosenelmundo
angelgmas

Identidad digital y comunidades online
Identidad digital y comunidades onlineIdentidad digital y comunidades online
Identidad digital y comunidades online
Miguel Gea

Investigacion en psicobiologia
Investigacion en psicobiologiaInvestigacion en psicobiologia
Investigacion en psicobiologia
CATALINACORAL

Historia hungar
Historia hungarHistoria hungar
Historia hungar
jess ang

Diapositivas clase windows_2012
Diapositivas clase windows_2012Diapositivas clase windows_2012
Diapositivas clase windows_2012
universidad cesar vallejo

Revender Hosting con un Servidor Dedicado
Revender Hosting con un Servidor DedicadoRevender Hosting con un Servidor Dedicado
Revender Hosting con un Servidor Dedicado
Nominalia

Clase02 ing-ok av
Clase02 ing-ok avClase02 ing-ok av
Clase02 ing-ok av
Millchake Inc.

Charla Seminario Internacional de Marketing 2012 - UPN Trujillo
Charla Seminario Internacional de Marketing 2012 - UPN TrujilloCharla Seminario Internacional de Marketing 2012 - UPN Trujillo
Charla Seminario Internacional de Marketing 2012 - UPN Trujillo
Jose Muck

Simce
SimceSimce
Etiquetas
EtiquetasEtiquetas
Eva Acosta
Eva AcostaEva Acosta
Eva Acosta
eva1215

Facsimil5
Facsimil5Facsimil5
Facsimil5
Virginia Lorca

Bases Concurso Natan EstacióN Darwin
Bases  Concurso  Natan  EstacióN  DarwinBases  Concurso  Natan  EstacióN  Darwin
Bases Concurso Natan EstacióN Darwin
Chapa

Trabajo final
Trabajo finalTrabajo final
Trabajo final
Adelaida Flores

Eva Acosta
Eva AcostaEva Acosta
Eva Acosta
eva1215

Acción en Turismo Responsable Rosario
Acción en Turismo Responsable RosarioAcción en Turismo Responsable Rosario
Acción en Turismo Responsable Rosario
susana142

Revisar tu coche antes de salir de viaje
Revisar tu coche antes de salir de viajeRevisar tu coche antes de salir de viaje
Revisar tu coche antes de salir de viaje
Navi Kanaby

Ciudadania y catástrofe
Ciudadania y catástrofeCiudadania y catástrofe
Ciudadania y catástrofe
Consultora Segmentos Invisibles


Destacado (20)

Acuerdo sancion
Acuerdo sancionAcuerdo sancion
Acuerdo sancion

Losmurosenelmundo
LosmurosenelmundoLosmurosenelmundo
Losmurosenelmundo

Identidad digital y comunidades online
Identidad digital y comunidades onlineIdentidad digital y comunidades online
Identidad digital y comunidades online

Investigacion en psicobiologia
Investigacion en psicobiologiaInvestigacion en psicobiologia
Investigacion en psicobiologia

Historia hungar
Historia hungarHistoria hungar
Historia hungar

Diapositivas clase windows_2012
Diapositivas clase windows_2012Diapositivas clase windows_2012
Diapositivas clase windows_2012

Revender Hosting con un Servidor Dedicado
Revender Hosting con un Servidor DedicadoRevender Hosting con un Servidor Dedicado
Revender Hosting con un Servidor Dedicado

Clase02 ing-ok av
Clase02 ing-ok avClase02 ing-ok av
Clase02 ing-ok av

Charla Seminario Internacional de Marketing 2012 - UPN Trujillo
Charla Seminario Internacional de Marketing 2012 - UPN TrujilloCharla Seminario Internacional de Marketing 2012 - UPN Trujillo
Charla Seminario Internacional de Marketing 2012 - UPN Trujillo

Simce
SimceSimce
Simce

Etiquetas
EtiquetasEtiquetas
Etiquetas

Eva Acosta
Eva AcostaEva Acosta
Eva Acosta

Facsimil5
Facsimil5Facsimil5
Facsimil5

Bases Concurso Natan EstacióN Darwin
Bases  Concurso  Natan  EstacióN  DarwinBases  Concurso  Natan  EstacióN  Darwin
Bases Concurso Natan EstacióN Darwin

Trabajo final
Trabajo finalTrabajo final
Trabajo final

Eva Acosta
Eva AcostaEva Acosta
Eva Acosta

Acción en Turismo Responsable Rosario
Acción en Turismo Responsable RosarioAcción en Turismo Responsable Rosario
Acción en Turismo Responsable Rosario

Revisar tu coche antes de salir de viaje
Revisar tu coche antes de salir de viajeRevisar tu coche antes de salir de viaje
Revisar tu coche antes de salir de viaje

Ciudadania y catástrofe
Ciudadania y catástrofeCiudadania y catástrofe
Ciudadania y catástrofe

Rectes
RectesRectes
Rectes


Similar a Practica 32.B

Como uncap el módem sb5100 de motorola part
Como uncap el módem sb5100 de motorola partComo uncap el módem sb5100 de motorola part
Como uncap el módem sb5100 de motorola part
luisquishpea

Configuracion logica-de-una-red-lan (1)
Configuracion logica-de-una-red-lan (1)Configuracion logica-de-una-red-lan (1)
Configuracion logica-de-una-red-lan (1)
dfernando99

Configuracion logica de una red lan
Configuracion logica de una red lanConfiguracion logica de una red lan
Configuracion logica de una red lan
Daniiel Espiinosa

Como hacer una red LAN
Como hacer una red LANComo hacer una red LAN
Como hacer una red LAN
mOniiqeettOB

Presentación1 informatica . .
Presentación1 informatica . .Presentación1 informatica . .
Presentación1 informatica . .
mOniiqeettOB

La creación de una lan
La creación de una lanLa creación de una lan
La creación de una lan
viklogan

Configuracion IP
Configuracion IPConfiguracion IP
Configuracion IP
Osvaldo Porrtillo Hernandez

Creación de una red LAN
Creación de una red LANCreación de una red LAN
Creación de una red LAN
yeli_skat

Practica redes
Practica redesPractica redes
Practica redes
bandido1121

Construccion de una red lan
Construccion de una red lanConstruccion de una red lan
Construccion de una red lan
Patii Paxeko Rodriguez

Red lan
Red lanRed lan
Pasos para poner una red lan
Pasos para poner una red  lanPasos para poner una red  lan
Pasos para poner una red lan
Claudia.Aguilar

Establecer control de PCs en ciber
Establecer control de PCs en ciberEstablecer control de PCs en ciber
Establecer control de PCs en ciber
フ乇丂ひ丂

Drc packet_tracer_lab
Drc  packet_tracer_labDrc  packet_tracer_lab
Drc packet_tracer_lab
Jorge Pariasca

Guia básica Packet Tracer
Guia básica Packet TracerGuia básica Packet Tracer
Guia básica Packet Tracer
Erick Calderin

Pract 1 conociendo el ambiente de trabajo
Pract 1  conociendo el ambiente de trabajoPract 1  conociendo el ambiente de trabajo
Pract 1 conociendo el ambiente de trabajo
Arana Paker

Creación de una red lan
Creación de una red lanCreación de una red lan
Creación de una red lan
Jovani Lino

Reporte final
Reporte finalReporte final
Reporte final
Rodrigo Piña Flores

Creación de una red lan
Creación de una red lanCreación de una red lan
Creación de una red lan
Jovani Lino

Practica 3: Configuración de LAN switch
Practica 3: Configuración de LAN switchPractica 3: Configuración de LAN switch
Practica 3: Configuración de LAN switch
Alejandro214


Similar a Practica 32.B (20)

Como uncap el módem sb5100 de motorola part
Como uncap el módem sb5100 de motorola partComo uncap el módem sb5100 de motorola part
Como uncap el módem sb5100 de motorola part

Configuracion logica-de-una-red-lan (1)
Configuracion logica-de-una-red-lan (1)Configuracion logica-de-una-red-lan (1)
Configuracion logica-de-una-red-lan (1)

Configuracion logica de una red lan
Configuracion logica de una red lanConfiguracion logica de una red lan
Configuracion logica de una red lan

Como hacer una red LAN
Como hacer una red LANComo hacer una red LAN
Como hacer una red LAN

Presentación1 informatica . .
Presentación1 informatica . .Presentación1 informatica . .
Presentación1 informatica . .

La creación de una lan
La creación de una lanLa creación de una lan
La creación de una lan

Configuracion IP
Configuracion IPConfiguracion IP
Configuracion IP

Creación de una red LAN
Creación de una red LANCreación de una red LAN
Creación de una red LAN

Practica redes
Practica redesPractica redes
Practica redes

Construccion de una red lan
Construccion de una red lanConstruccion de una red lan
Construccion de una red lan

Red lan
Red lanRed lan
Red lan

Pasos para poner una red lan
Pasos para poner una red  lanPasos para poner una red  lan
Pasos para poner una red lan

Establecer control de PCs en ciber
Establecer control de PCs en ciberEstablecer control de PCs en ciber
Establecer control de PCs en ciber

Drc packet_tracer_lab
Drc  packet_tracer_labDrc  packet_tracer_lab
Drc packet_tracer_lab

Guia básica Packet Tracer
Guia básica Packet TracerGuia básica Packet Tracer
Guia básica Packet Tracer

Pract 1 conociendo el ambiente de trabajo
Pract 1  conociendo el ambiente de trabajoPract 1  conociendo el ambiente de trabajo
Pract 1 conociendo el ambiente de trabajo

Creación de una red lan
Creación de una red lanCreación de una red lan
Creación de una red lan

Reporte final
Reporte finalReporte final
Reporte final

Creación de una red lan
Creación de una red lanCreación de una red lan
Creación de una red lan

Practica 3: Configuración de LAN switch
Practica 3: Configuración de LAN switchPractica 3: Configuración de LAN switch
Practica 3: Configuración de LAN switch


Más de CANDIDO RUIZ

Unidades funcionales de un ordenador
Unidades funcionales de un ordenadorUnidades funcionales de un ordenador
Unidades funcionales de un ordenador
CANDIDO RUIZ

1. Clonacion De Equipos InformáTicos
1. Clonacion De Equipos InformáTicos1. Clonacion De Equipos InformáTicos
1. Clonacion De Equipos InformáTicos
CANDIDO RUIZ

1. Elementos Consumibles De Sistemas Informaticos
1. Elementos Consumibles De Sistemas Informaticos1. Elementos Consumibles De Sistemas Informaticos
1. Elementos Consumibles De Sistemas Informaticos
CANDIDO RUIZ

2.Reciclado De Consumibles InformáTicos
2.Reciclado De Consumibles InformáTicos2.Reciclado De Consumibles InformáTicos
2.Reciclado De Consumibles InformáTicos
CANDIDO RUIZ

4. Otros Servicios De Internet En El Uso Basico De Las Tic
4. Otros Servicios De Internet En El Uso Basico De Las Tic4. Otros Servicios De Internet En El Uso Basico De Las Tic
4. Otros Servicios De Internet En El Uso Basico De Las Tic
CANDIDO RUIZ

2. Certificados Y Firmas Digitales
2. Certificados Y Firmas Digitales2. Certificados Y Firmas Digitales
2. Certificados Y Firmas Digitales
CANDIDO RUIZ

3. Proteccion Del Sistema Operativo
3. Proteccion Del Sistema Operativo3. Proteccion Del Sistema Operativo
3. Proteccion Del Sistema Operativo
CANDIDO RUIZ

1. Internet
1. Internet1. Internet
1. Internet
CANDIDO RUIZ

2. Acercamiento A Powerpoint
2. Acercamiento A Powerpoint2. Acercamiento A Powerpoint
2. Acercamiento A Powerpoint
CANDIDO RUIZ

3. Acercamiento A Access
3. Acercamiento A Access3. Acercamiento A Access
3. Acercamiento A Access
CANDIDO RUIZ

1. Acercamiento A Excel
1. Acercamiento A Excel1. Acercamiento A Excel
1. Acercamiento A Excel
CANDIDO RUIZ

5. OrtografíA Y GramáTica En Word
5. OrtografíA Y GramáTica En Word5. OrtografíA Y GramáTica En Word
5. OrtografíA Y GramáTica En Word
CANDIDO RUIZ

4. ConfiguracióN De La PáGina
4. ConfiguracióN De La PáGina4. ConfiguracióN De La PáGina
4. ConfiguracióN De La PáGina
CANDIDO RUIZ

3.InsercióN De Objetos En Documentos
3.InsercióN De Objetos En Documentos3.InsercióN De Objetos En Documentos
3.InsercióN De Objetos En Documentos
CANDIDO RUIZ

2. AplicaicóN De Formato A Documentos
2. AplicaicóN De Formato A Documentos2. AplicaicóN De Formato A Documentos
2. AplicaicóN De Formato A Documentos
CANDIDO RUIZ

Entornos Multimedia
Entornos MultimediaEntornos Multimedia
Entornos Multimedia
CANDIDO RUIZ

1. Extructura Y Funciones De Un Procesador De Textos
1. Extructura Y Funciones De Un Procesador De Textos1. Extructura Y Funciones De Un Procesador De Textos
1. Extructura Y Funciones De Un Procesador De Textos
CANDIDO RUIZ

1. Redes De Area Local, Uso Y CarateríSticas
1. Redes De Area Local, Uso Y CarateríSticas1. Redes De Area Local, Uso Y CarateríSticas
1. Redes De Area Local, Uso Y CarateríSticas
CANDIDO RUIZ

2. El Escritorio Y Gestion De Archivos
2. El Escritorio Y Gestion De Archivos2. El Escritorio Y Gestion De Archivos
2. El Escritorio Y Gestion De Archivos
CANDIDO RUIZ

1. CaracteríSticas Del Sistema Operativo
1. CaracteríSticas Del Sistema Operativo1. CaracteríSticas Del Sistema Operativo
1. CaracteríSticas Del Sistema Operativo
CANDIDO RUIZ


Más de CANDIDO RUIZ (20)

Unidades funcionales de un ordenador
Unidades funcionales de un ordenadorUnidades funcionales de un ordenador
Unidades funcionales de un ordenador

1. Clonacion De Equipos InformáTicos
1. Clonacion De Equipos InformáTicos1. Clonacion De Equipos InformáTicos
1. Clonacion De Equipos InformáTicos

1. Elementos Consumibles De Sistemas Informaticos
1. Elementos Consumibles De Sistemas Informaticos1. Elementos Consumibles De Sistemas Informaticos
1. Elementos Consumibles De Sistemas Informaticos

2.Reciclado De Consumibles InformáTicos
2.Reciclado De Consumibles InformáTicos2.Reciclado De Consumibles InformáTicos
2.Reciclado De Consumibles InformáTicos

4. Otros Servicios De Internet En El Uso Basico De Las Tic
4. Otros Servicios De Internet En El Uso Basico De Las Tic4. Otros Servicios De Internet En El Uso Basico De Las Tic
4. Otros Servicios De Internet En El Uso Basico De Las Tic

2. Certificados Y Firmas Digitales
2. Certificados Y Firmas Digitales2. Certificados Y Firmas Digitales
2. Certificados Y Firmas Digitales

3. Proteccion Del Sistema Operativo
3. Proteccion Del Sistema Operativo3. Proteccion Del Sistema Operativo
3. Proteccion Del Sistema Operativo

1. Internet
1. Internet1. Internet
1. Internet

2. Acercamiento A Powerpoint
2. Acercamiento A Powerpoint2. Acercamiento A Powerpoint
2. Acercamiento A Powerpoint

3. Acercamiento A Access
3. Acercamiento A Access3. Acercamiento A Access
3. Acercamiento A Access

1. Acercamiento A Excel
1. Acercamiento A Excel1. Acercamiento A Excel
1. Acercamiento A Excel

5. OrtografíA Y GramáTica En Word
5. OrtografíA Y GramáTica En Word5. OrtografíA Y GramáTica En Word
5. OrtografíA Y GramáTica En Word

4. ConfiguracióN De La PáGina
4. ConfiguracióN De La PáGina4. ConfiguracióN De La PáGina
4. ConfiguracióN De La PáGina

3.InsercióN De Objetos En Documentos
3.InsercióN De Objetos En Documentos3.InsercióN De Objetos En Documentos
3.InsercióN De Objetos En Documentos

2. AplicaicóN De Formato A Documentos
2. AplicaicóN De Formato A Documentos2. AplicaicóN De Formato A Documentos
2. AplicaicóN De Formato A Documentos

Entornos Multimedia
Entornos MultimediaEntornos Multimedia
Entornos Multimedia

1. Extructura Y Funciones De Un Procesador De Textos
1. Extructura Y Funciones De Un Procesador De Textos1. Extructura Y Funciones De Un Procesador De Textos
1. Extructura Y Funciones De Un Procesador De Textos

1. Redes De Area Local, Uso Y CarateríSticas
1. Redes De Area Local, Uso Y CarateríSticas1. Redes De Area Local, Uso Y CarateríSticas
1. Redes De Area Local, Uso Y CarateríSticas

2. El Escritorio Y Gestion De Archivos
2. El Escritorio Y Gestion De Archivos2. El Escritorio Y Gestion De Archivos
2. El Escritorio Y Gestion De Archivos

1. CaracteríSticas Del Sistema Operativo
1. CaracteríSticas Del Sistema Operativo1. CaracteríSticas Del Sistema Operativo
1. CaracteríSticas Del Sistema Operativo


Practica 32.B

  • 1. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS PRÁCTICA 32.b Ahora vamos a hacer varias prácticas de redes. Para ello vamos a instalar un programa llamado Packet Tracer que esta compartido en mi ordenador. Instálalo en el tuyo y vamos a comenzar. 1. RED SIMPLE: 1 SWITCH Abrimos el programa Packet Tracer y ponemos 3 ordenadores, pulsando en el panel inferior de la izquierda y posteriormente en el PC que pone “Generic”. Se va a poner con un símbolo de prohibido, y eso quiere decir que lo hemos seleccionado. Vamos al panel general y pulsamos donde queramos para soltarlo. Y repetimos este proceso en 3 ocasiones para tener 3 PC´s. CENTRO MENESIANO ZAMORA JOVEN
  • 2. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS Añadimos ahora un switch de manera similar a como hemos hecho antes. Y lo colocamos en el panel general: Ahora vamos a poner el cableado de red entre los dispositivos de manera similar: CENTRO MENESIANO ZAMORA JOVEN
  • 3. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS Lo que aremos ahora será pulsar sobre el PC0 y nos saldrá un cuadro de diálogo diciendo donde lo queremos conectar, en este cuadro marcaremos en el apartado FastEthernet, que es el que hace referencia a nuestra tarjeta de red. Después pulsamos en el switch en el que nos aparecerá otro cuadro contextual, en este se nos muestran todas las bocas de conexión que tiene el switch. Podemos escoger cualquiera de ellas para poder conectar nuestro ordenador y pulsamos sobre ella, quedando establecida la conexión entre los dos dispositivos. Hacemos este mismo proceso con los otros dos ordenadores y nos queda este resultado: Ahora vamos a pasar a configurar cada uno de los PC´s. Como hemos visto en el tema es necesario que cada uno de los Pc´s de una red tenga una dirección de red que les va a identificar, esta puede ser asignada de manera dinámica o de manera estática. En este tipo de ejemplos vamos a ser nosotros quienes determinemos estas direcciones. CENTRO MENESIANO ZAMORA JOVEN
  • 4. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS Pulsamos en el PC0 y nos parece una pantalla en la que tenemos que ir a la pestaña de Config y dentro de ella al apartado de FastEthernet. En ella pondremos en el campo dirección IP 192.168.0.1 y luego pulsamos con el ratón en Mascara de Subred y automáticamente saldrá 255.255.255.0 y cerramos la ventana. Con esto quedaría configurado nuestro PC0. Si quisiéramos cambiarle el nombre que queremos mostrar, tendremos que pulsar en el apartado Ajustes y podremos modificarlo. Vamos a realizar estos mismos cambios en el PC1 y PC2. En el PC1 con la dirección IP 192.168.0.2 y en el PC2 192.168.0.3. Una vez que hemos hechos esos cambios vamos a comprobar que la red funciona de manera correcta, para ello tenemos que hacer lo siguiente. Pulsamos en uno de los PC´s y en la pantalla que se abre vamos a la pestaña de Escritorio y dentro de ella a la de Línea de comandos. CENTRO MENESIANO ZAMORA JOVEN
  • 5. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS Al pulsar en esta opción se abre una ventana en la vamos a poder escribir. Ponemos “PING 192.168.0.X”, siendo la X el numero de otro de los ordenadores que no sea desde el que estamos haciendo este comando. Con esto vamos a ver si los ordenadores se conectan correctamente recibiendo un tiempo de respuesta. Si esto se produce la conexión entre los dos ordenadores que estamos haciendo la prueba es correcta. Recibiremos un dato de respuesta: CENTRO MENESIANO ZAMORA JOVEN
  • 6. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS Compruébalo entre cada uno de los ordenadores. Si quiere para comprobar que si no es así no es correcto, entra y borra una de las direcciones IP que hemos colocado y prueba a hacer esta misma prueba verás como el resultado es fallido. En el programa lo podemos comprobar de otra manera. Pulsamos en el sobre que tenemos en el panel derecho y pulsamos sobre el PC desde el que vamos a hacer la prueba, posteriormente en el que queremos comprobar si recibimos respuesta. Si la configuración esta correctamente hecha en el cuadrado de la parte inferior derecha aparecerá que el envío ha sido exitoso. CENTRO MENESIANO ZAMORA JOVEN
  • 7. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS 2. RED COMPLEJA: ROUTER Y SWITCH. Ahora vamos a comenzar a hacer un poco más compleja la red. Lo primero que vamos ha hacer es añadir un router. Y tres Switch de la misma manera que hemos añadido los de la práctica anterior y además 7 PC´s tal cual los añadimos también en la práctica anterior. Quedando la composición de la siguiente manera. Vamos a comenzar la configuración desde el router. En el router lógicamente tenemos que tener 3 salidas una la que va al Switch0 otra al Switch1 y otra al Switch2, para ello CENTRO MENESIANO ZAMORA JOVEN
  • 8. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS accedemos al router pulsando sobre el y se abre una pantalla y nos aparece la forma física que tiene el router. 1 2 En esta vista podemos ver que solo tenemos 2 salida de Ethernet (1 y 2 marcados en el dibujo) y tenemos que tener 3 por lo que vamos a añadir un modulo, para ello lo primero es apagar el router, pulsamos sobre el interruptor. Una vez que este apagado procedemos a añadir un módulo más. Para ello vamos al menú de la izquierda y pulsamos en el modulo que queremos poner. Para saber cual es solo hay que pasar el ratón por encima de los que ya están puestos y mirar cual es el nombre para buscarlo en el panel de al izquierda, en este caso sería el que se muestra en la figura: Pulsamos y sin soltar el ratón lo arrastramos hasta una de las bahías que estén libres y soltamos quedando la figura de la siguiente manera: Volvemos a pulsar en el interruptor para encender el router. El siguiente paso es conectar el cableado de la misma forma que hicimos en la práctica anterior. Ahora debes tener especial cuidado en acordarte que Switch has conectado a cada uno de los puertos Ethernet del router ya que va a determinar las direcciones IP de cada uno de los ordenadores. Debería de quedar conectado de la siguiente manera CENTRO MENESIANO ZAMORA JOVEN
  • 9. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS Siempre que tengamos routers vamos a comenzar la configuración desde ellos hacia las máquinas, ya que por así decirlo cada una de las salidas Ethernet del router va a determinar las direcciones IP de los ordenadores que se descuelgan de ella, de esta manera vamos a configurar nuestro router de la siguiente manera. 192.168.0.1 192.168.1.1 192.168.2.1 La configuración de estas direcciones la haremos pulsando en el router y accediendo a la pestaña Config y dentro del apartado INTERFAZ y cada uno de los puertos Ethernet que tengamos que configurar, el que corresponde a cada uno lo hemos ido viendo según hemos ido haciendo la conexión de los cables. Y tenemos que marcar la casilla Activo para que el puerto esté operativo. CENTRO MENESIANO ZAMORA JOVEN
  • 10. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS Después de hacer esto hay que poner las direcciones IP en cada uno de los ordenadores el esquema quedará de la siguiente manera 192.168.0.2 192.168.0.1 192.168.1.1 192.168.2.1 192.168.1.2 192.168.1.3 192.168.1.4 192.168.2.2 192.168.2.3 192.168.2.4 CENTRO MENESIANO ZAMORA JOVEN
  • 11. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS Una vez que hemos configurado las direcciones IP de todas las máquinas, tenemos que seguir configurando parámetros, en este caso son las Gateway o Puertas de Enlace, que es la dirección IP mediante la cual se conecta cada uno de los PC´s con el router y así pueden enlazar con otras máquinas. En este caso podríamos decir que tenemos 3 subredes que serian las siguientes: 1 192.168.0.2 192.168.0.1 2 192.168.1.1 192.168.2.1 3 192.168.1.2 192.168.1.3 192.168.1.4 192.168.2.2 192.168.2.3 192.168.2.4 Si cogemos por ejemplo la subred 3, la Puerta de enlace que utiliza para conectarse al Router es la 192.168.2.1, en el caso de la subred 2 sería la 192.168.1.1 y en el caso de la subred 2 seria la 192.168.0.1. Para poder configurar este campo tenemos que ir máquina por máquina, para ello pulsamos en cada uno de los PC´s y vamos a la opción Config y dentro de ella a Global, y allí encontramos el campo “Gateway” en el que ponemos las direcciones IP con las que cada uno de los PC se comunican con el router. CENTRO MENESIANO ZAMORA JOVEN
  • 12. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS Este proceso lo repetimos en cada uno de los ordenadores. Ahora si probásemos la comunicación entre los ordenadores como en la práctica anterior, veríamos que si hay comunicación entre cada uno de los ordenadores de las subredes, pero no entre los ordenadores de subredes distintas, para que esto no ocurra lo que tenemos que hacer es decirle al router cuales son las subredes que tiene que unir para que así haya comunicación entre ellas y todos los ordenadores se puedan comunicar. Si nos damos cuenta hemos dicho antes que había 3 subredes y que cada una de ellas tenía 3 puertas de enlace. Por lo que cada una de las redes con las que tiene que comunicar el router será cada una de ellas, y en concreto con la dirección IP base de cada una. Es decir: 192.168.0.1 192.168.0.0 192.168.1.1 192.168.2.1 192.168.1.0 192.168.2.0 CENTRO MENESIANO ZAMORA JOVEN
  • 13. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS Como se ve en la figura de cada una de las direcciones de subred hemos sacado la dirección Origen, que si tedas cuentas e s la misma pero en la última posición hemos puesto un 0. Para configurar estos parámetros en el router tenemos que pulsar en el router e ir a la opción Config y luego a la opción RIP que esta dentro de Enrutamiento, allí ir introduciendo uno por uno cada uno de los valores en el campo red y pulsando en agregar de manera que pasen a la ventana de abajo hasta tener metidos los 3. Ahora que ya tenemos configurada nuestra red lo que tenemos que hacer es comprobar que hay comunicación entre todos los PC´s de las distintas subredes, para ello lo comprobamos como en la práctica anterior por medio del comando Ping en las consolas, o por medio de los sobres y viendo si el envió es exitoso o no. CENTRO MENESIANO ZAMORA JOVEN
  • 14. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS 3. VARIAS REDES SEPARADAS FÍSICAMENTE. Al igual que hemos hecho en las otras prácticas vamos a añadir los componentes. Lo primero que vamos a hacer es añadir 3 routers del modelo 2620XM. También vamos a añadir 3 switch y 4 ordenadores, quedando la composición de la siguiente manera. ZAMORA TORO BENAVENTE En realidad son 3 redes en distintos sitios, en este caso hemos querido que sea una en Zamora, otra en Toro y otra en Benavente tal como se muestra en la figura. Lo que vamos a pretender es unificar lo aprendido en prácticas anteriores y conseguir que todos los ordenadores tengan comunicación entre si. Vamos a llevar a cabo las conexiones entre los dispositivos de la misma manera que las hemos hecho antes, salvo la conexión entre los 3 routers, que va a ser un poco distinta. Para unir los 3 routers le vamos atener que poner primero unos módulos. Para ello vamos a acceder al router pinchando sobre él. CENTRO MENESIANO ZAMORA JOVEN
  • 15. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS Tal como se muestra en la figura anterior accedemos a la pestaña Físico y allí elegimos el módulo W1C-1AM y lo arrastramos hasta un de los huecos libres, y repetimos la acción en el otro hueco. Esto es en el caso del router de Zamora, en el de Toro y Benavente solo tendremos que añadir un módulo. Una vez que tenemos hecho esto vamos a prodecer a unir los 3 routers con el siguiente cable DCE Serial Cuando pulsemos sobre el router de Zamora se activará el cuadro de diálogo que tenemos al lado y conectaremos un router sobre la opción Serial0/0 y el otro sobre la opción Serial0/1, que lo que quiere decir es la entrada serie 0 del router y la entrada serie 1 del router, que corresponden con cada uno de los módulos que hemos introducido anteriormente. Lógicamente en el router de Toro y en el de Benavente solo nos aparecerá una opción de Serial0/0 porque sólo hemos añadido un módulo en cada uno de ellos. Vamos a aprovechar para cambiarle el nombre a los routers y así poder identificarlos mejor. Vamos a pulsar sobre el router y accedemos a la pestaña Config y en el nombre a desplegar ponemos el que corresponde a cada router: CENTRO MENESIANO ZAMORA JOVEN
  • 16. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS Cuando hayamos terminado con cada uno de ellos, quedarán así: Ahora ya solo nos queda unir los equipos en los switch y los switch con los routers, como ya hemos hecho anteriormente, quedando la figura completa de la siguiente manera: CENTRO MENESIANO ZAMORA JOVEN
  • 17. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS Ahora vamos a comenzar con la configuración de cada uno de los routers, vamos a comenzar con el de Zamora. Cada una de las bocas a las que se conecta un cable en el router tiene que tener una dirección IP. Ethernet = 192.168.0.1 Serial0/0 = 192.168.1.1 Serial0/1 = 192.168.2.1 Para configurar la entrada Ethernet pulsamos sobre el router, vamos a la pestaña Config y al apartado FastEthernet0/0 marcamos el Estado del Puerto como Activo e introducimos la dirección IP, al pulsar sobre Mascará de subred se pondrá ésta automáticamente. CENTRO MENESIANO ZAMORA JOVEN
  • 18. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS Para configurar los puertos Serie vamos a la pestaña Config igual que antes. Pulsamos en Serial0/0 (la derivación que va al router de Toro), marcamos el Estado del Puerto como Activo, en el apartado Clock Rate seleccionamos 128000 y en dirección IP introducimos 192.168.1.1 y al pulsar en Mascara de Subred aparece automáticamente 255.255.255.0 CENTRO MENESIANO ZAMORA JOVEN
  • 19. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS Repetimos esta misma operación para el Serial0/1 (la derivación que va al router de Benavente) pero con la dirección IP 192.168.2.1. Vamos a seguir con el router de Toro que tendría que tener la siguiente configuración: Serial0/0 = 192.168.1.2 Ethernet = 192.168.3.1 Para configurarlo hacemos lo mismo que hemos hecho en el de Zamora anteriormente introduciendo los datos designados para este dispositivo. Vamos a seguir con el router de Benavente que tendría que tener la siguiente configuración: Serial0/0 = 192.168.2.2 Ethernet = 192.168.4.1 Introducimos los datos de la misma manera que hemos hecho antes. Ahora vamos a pasar a configurar cada uno de los ordenadores que tenemos. En el caso de los ordenadores de la red de Zamora, la configuración que tenemos que ponerles es: IP = 192.168.0.2 IP = 192.168.0.3 Gateway = 192.168.0.1 Gateway = 192.168.0.1 IP = 192.168.3.2 En el ordenador que esta en la red de Toro la configuración es: Gateway = 192.168.3.1 CENTRO MENESIANO ZAMORA JOVEN
  • 20. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS En el ordenador de la red de Benavente tendríamos que poner la siguiente configuración: IP = 192.168.4.2 Gateway = 192.168.4.1 Ahora ya solo queda hacer que las 3 redes puedan comunicarse completamente entre ellas, para ello hay que ir a cada uno de los routers e introducir las redes con las que tiene contacto en introducirlas en el RIP. EN el de Zamora seria: En el de Toro seria: CENTRO MENESIANO ZAMORA JOVEN
  • 21. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS Y el de Benavente sería: CENTRO MENESIANO ZAMORA JOVEN
  • 22. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS Ahora solo queda hacer las correspondientes comprobaciones de comunicación entre los distintos dispositivos de la red. Ahora prueba a cambiar los nombres de los ordenadores. En los de Zamora nómbralos como ZAMORA1 y ZAMORA2, el de Toro como TORO1 y el de Benavente como BENAVENTE1. Prueba a añadir más ordenadores a cada una de las redes y configúralos de manera que puedan estar perfectamente integrados en este sistema y puedan comunicarse con el resto de ordenadores de las demás redes. CENTRO MENESIANO ZAMORA JOVEN
  • 23. TEMA 3 1. REDES DE ÁREA LOCAL, USO Y CARACTERÍSTICAS EJERCICIO PARA HACER TÚ SOLO: CENTRO MENESIANO ZAMORA JOVEN
