Este documento describe una práctica de laboratorio para medir con precisión los valores de un circuito rectificador de onda completa con cuatro diodos. Se construyó el circuito en un protoboard pero se tuvo que reemplazar la resistencia de 1k por una más alta. Luego se midió la tensión en R1 con un multímetro y se visualizó la forma de onda rectificada en R1 usando un osciloscopio, aprendiendo así cómo hacer un circuito rectificador de onda completa.

1. Practica #5
Unidad de estudio: Corriente Directa
Proposito: Medir con precision valores de un circuito rectificador de onda
completa con cuadro de diodos

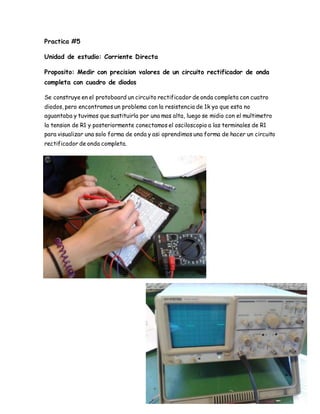

Se construye en el protoboard un circuito rectificador de onda completa con cuatro
diodos, pero encontramos un problema con la resistencia de 1k ya que esta no
aguantaba y tuvimos que sustituirla por una mas alta, luego se midio con el multimetro
la tension de R1 y posteriormente conectamos el osciloscopio a las terminales de R1
para visualizar una solo forma de onda y asi aprendimos una forma de hacer un circuito
rectificador de onda completa.
