Este documento describe cómo construir un circuito con LEDs cuya frecuencia de encendido puede variarse usando un potenciómetro. El circuito utiliza un oscilador 555 conectado a dos LEDs a través de resistencias, con la frecuencia controlada por un potenciómetro conectado entre los pines de control de umbral y disparo del 555. Al girar el potenciómetro, la frecuencia a la que parpadean los LEDs cambia, demostrando que la frecuencia puede variarse.

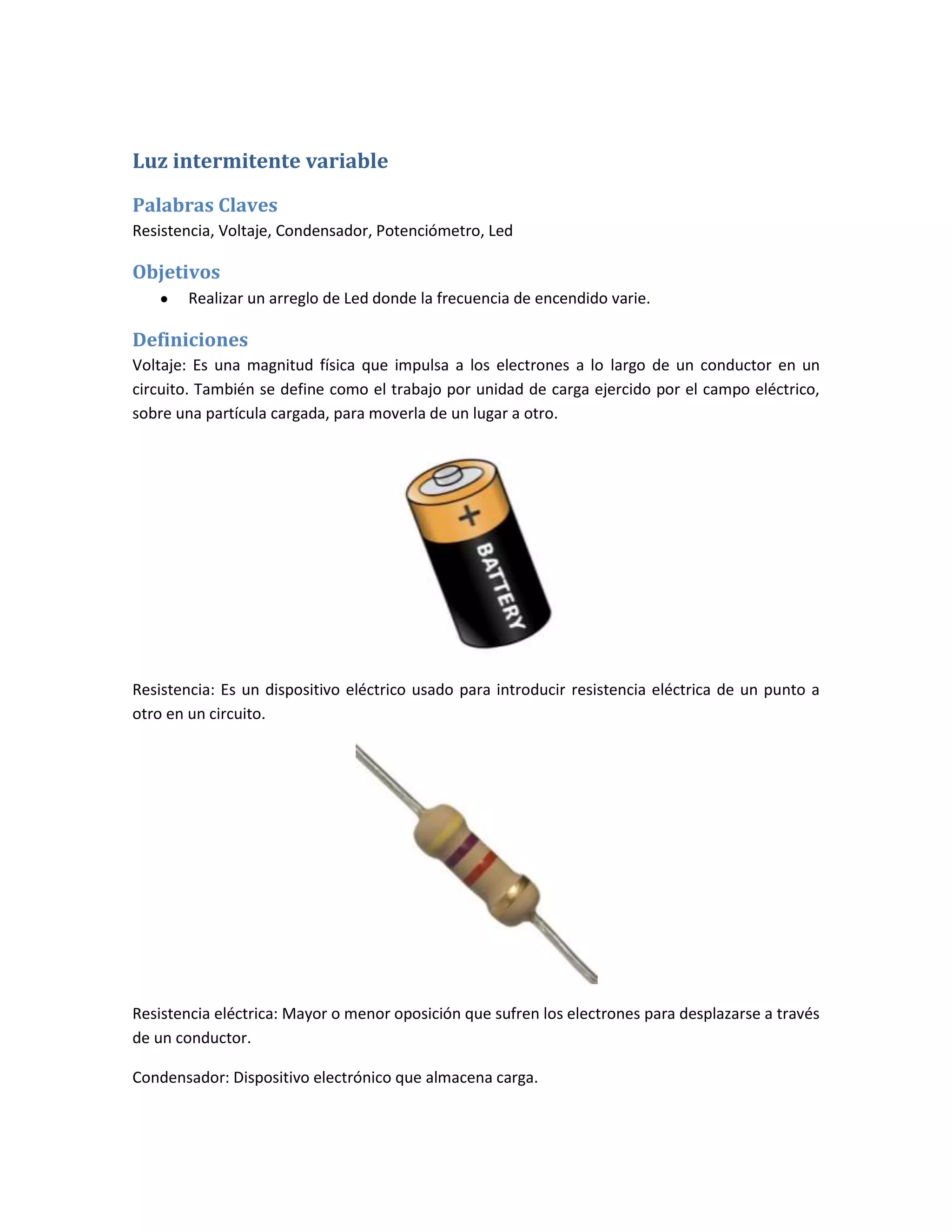

1. Luz intermitente variable
Palabras Claves
Resistencia, Voltaje, Condensador, Potenciómetro, Led
Objetivos
Realizar un arreglo de Led donde la frecuencia de encendido varie.
Definiciones
Voltaje: Es una magnitud física que impulsa a los electrones a lo largo de un conductor en un
circuito. También se define como el trabajo por unidad de carga ejercido por el campo eléctrico,
sobre una partícula cargada, para moverla de un lugar a otro.
Resistencia: Es un dispositivo eléctrico usado para introducir resistencia eléctrica de un punto a
otro en un circuito.
Resistencia eléctrica: Mayor o menor oposición que sufren los electrones para desplazarse a través
de un conductor.
Condensador: Dispositivo electrónico que almacena carga.

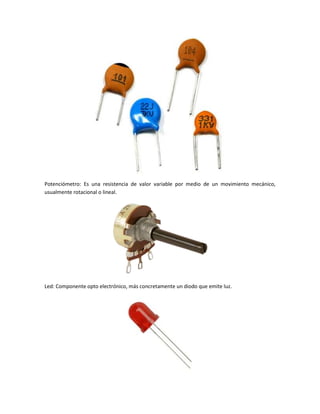

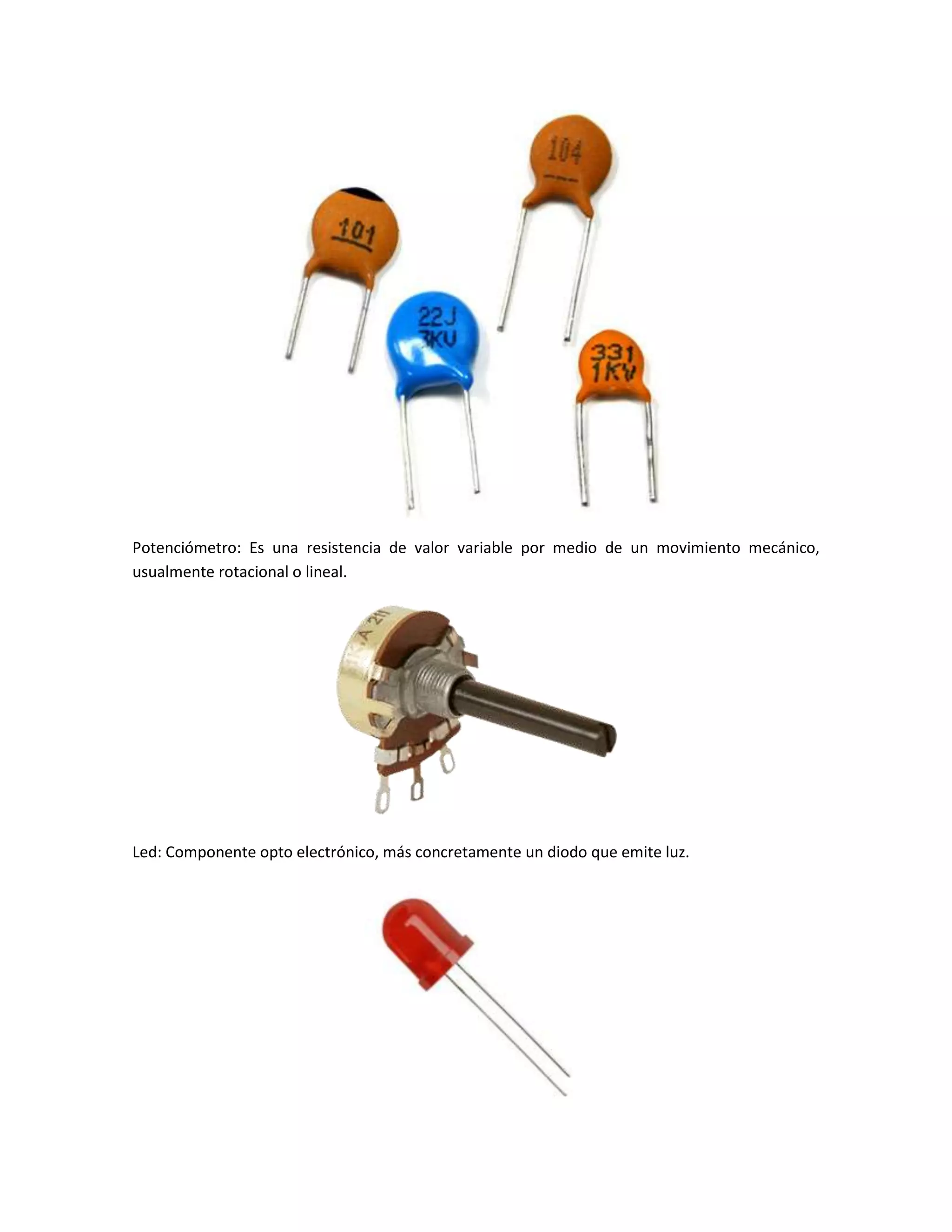

2. Potenciómetro: Es una resistencia de valor variable por medio de un movimiento mecánico,
usualmente rotacional o lineal.
Led: Componente opto electrónico, más concretamente un diodo que emite luz.

3. Introducción
Es necesario mostrar que no solo se puede encender un led, también se puede llegar a encender
los dos leds, en esta práctica se desarrollara un arreglo de leds con frecuencia variable por medio
de un potenciómetro.
Materiales
Pila de 9V con conector
Resistencias de:
o 6.8KΩ
o 100Ω (Dos)
Potenciómetro de 100KΩ
Integrado 555
Condensador de :
o 10µF
Led (Dos)
Procedimiento

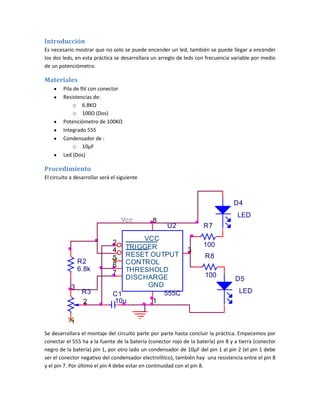

El circuito a desarrollar será el siguiente
Se desarrollara el montaje del circuito parte por parte hasta concluir la práctica. Empecemos por
conectar el 555 ha a la fuente de la batería (conector rojo de la batería) pin 8 y a tierra (conector
negro de la batería) pin 1, por otro lado un condensador de 10µF del pin 1 al pin 2 (el pin 1 debe
ser el conector negativo del condensador electrolítico), también hay una resistencia entre el pin 8
y el pin 7. Por último el pin 4 debe estar en continuidad con el pin 8.
R2
6.8k
D5
LED
R7
100
Vcc
R3
3
1
2
R8
100
U2
555C
1
3
5
6
7
8
2
4
GND
OUTPUT
CONTROL
THRESHOLD
DISCHARGE
VCC
TRIGGER
RESET
C1
10u
D4
LED

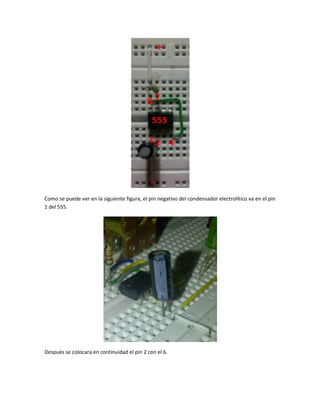

4. Como se puede ver en la siguiente figura, el pin negativo del condensador electrolítico va en el pin
1 del 555.
Después se colocara en continuidad el pin 2 con el 6.

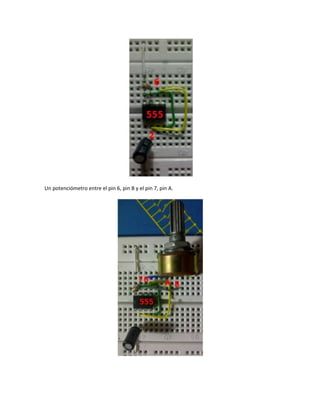

5. Un potenciómetro entre el pin 6, pin B y el pin 7, pin A.

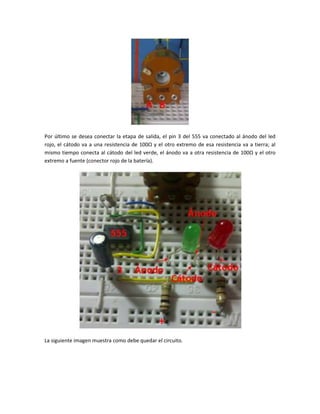

6. Por último se desea conectar la etapa de salida, el pin 3 del 555 va conectado al ánodo del led
rojo, el cátodo va a una resistencia de 100Ω y el otro extremo de esa resistencia va a tierra; al
mismo tiempo conecta al cátodo del led verde, el ánodo va a otra resistencia de 100Ω y el otro
extremo a fuente (conector rojo de la batería).
La siguiente imagen muestra como debe quedar el circuito.

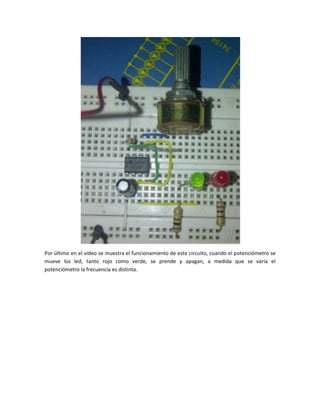

7. Por último en el video se muestra el funcionamiento de este circuito, cuando el potenciómetro se
mueve los led, tanto rojo como verde, se prende y apagan, a medida que se varia el
potenciómetro la frecuencia es distinta.
