1. Decodificación en Siete Segmentos
Palabras Claves
Resistencia, Dip switsh, Led, Voltaje, Siete Segmentos
Objetivos
Aprender la decodificación para generar números y letras en un siete segmentos
Definiciones
Voltaje: Es una magnitud física que impulsa a los electrones a lo largo de un conductor en un
circuito. También se define como el trabajo por unidad de carga ejercido por el campo eléctrico,
sobre una partícula cargada, para moverla de un lugar a otro.
Resistencia: Es un dispositivo eléctrico usado para introducir resistencia eléctrica de un punto a
otro en un circuito.
Resistencia eléctrica: Mayor o menor oposición que sufren los electrones para desplazarse a través
de un conductor.
Led: Componente opto electrónico, más concretamente un diodo que emite luz.

2. Siete Segmentos: Es un dispositivo electrónico que tiene siete led en posiciones especificas.
Dip switch: Es un arreglo de interruptores.

3. Introducción
Para ver los resultados de algunos procedimientos es necesario sacar las señales, además se
requiere visualizar resultados numéricos o en letras.
Materiales
Pila de 9V con conector
Resistencias de 1KΩ
Dip Switch de 8 posiciones
Siete Segmentos ánodo común
Procedimiento
Para hacer encender los siete segmentos se necesitan circuitos parecidos a los circuitos de los leds,
con la diferencia de que habrá in interruptor que abrirá el circuito cuando el usuario lo requiera.
Se desarrollara el siguiente circuito 7 veces, con esas conexiones se unirá el siete segmentos.
El montaje se realizara como se muestra a continuación, la idea es unir los puntos con cortos, es
decir el punto 1R del Dip Switch con el punto 1R de la resistencia y así sucesivamente, en cuanto al
cuadro de continuidad se debe dejar las 8 conexiones continuas es decir todas en continuidad.
V1
9Vdc
R1
1.2k
D1
LED
U1
0
1 2

4. Ahora se conectara cada resistencia con el siete segmentos de la siguiente manera

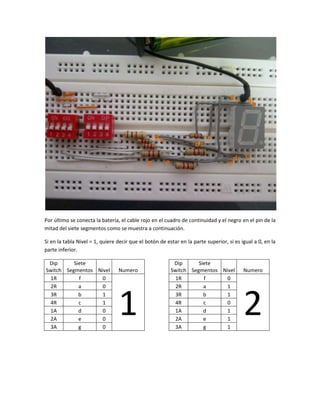

5. Por último se conecta la batería, el cable rojo en el cuadro de continuidad y el negro en el pin de la
mitad del siete segmentos como se muestra a continuación.
Si en la tabla Nivel = 1, quiere decir que el botón de estar en la parte superior, si es igual a 0, en la
parte inferior.
Dip
Switch
Siete
Segmentos Nivel Numero
1R f 0
1
2R a 0
3R b 1
4R c 1
1A d 0
2A e 0
3A g 0
Dip
Switch
Siete
Segmentos Nivel Numero
1R f 0
2
2R a 1
3R b 1
4R c 0
1A d 1
2A e 1
3A g 1
a
a
b
b
c
cd
d
e e
f
f
g
g

6. Dip
Switch
Siete
Segmentos Nivel Numero
1R f 0
3
2R a 1
3R b 1
4R c 1
1A d 1
2A e 0
3A g 1
Dip
Switch
Siete
Segmentos Nivel Numero
1R f 1
4
2R a 0
3R b 1
4R c 1
1A d 0
2A e 0
3A g 1
Dip
Switch
Siete
Segmentos Nivel Numero
1R f 1
5
2R a 1
3R b 0
4R c 1
1A d 1
2A e 0
3A g 1
Dip
Switch
Siete
Segmentos Nivel Numero
1R f 1
6
2R a 1
3R b 0
4R c 1
1A d 1
2A e 1
3A g 1
Dip
Switch
Siete
Segmentos Nivel Numero
1R f 0
7
2R a 1
3R b 1
4R c 1
1A d 0
2A e 0
3A g 0
Dip
Switch
Siete
Segmentos Nivel Numero
1R f 1
8
2R a 1
3R b 1
4R c 1
1A d 1
2A e 1
3A g 1

7. Dip
Switch
Siete
Segmentos Nivel Numero
1R f 1
9
2R a 1
3R b 1
4R c 1
1A d 1
2A e 0
3A g 1

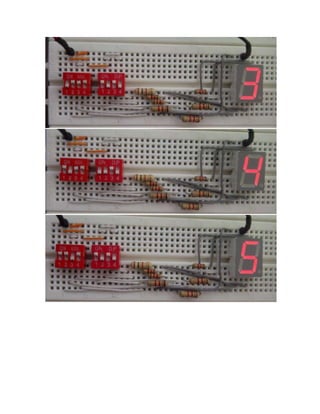

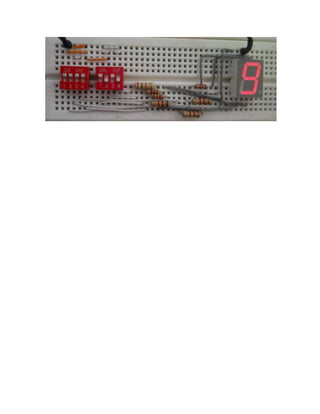

Como se muestra en el las siguientes imágenes
