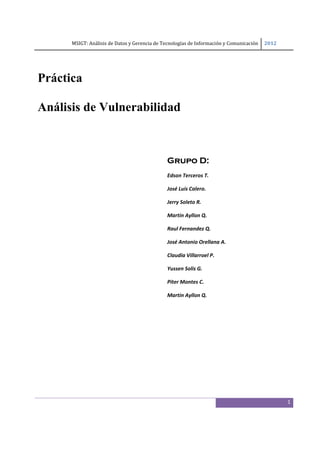

1. MSIGT: Análisis de Datos y Gerencia de Tecnologías de Información y Comunicación 2012
Práctica
Análisis de Vulnerabilidad
Grupo D:
Edson Terceros T.
José Luis Calero.
Jerry Soleto R.
Martin Ayllon Q.
Raul Fernandez Q.
José Antonio Orellana A.
Claudia Villarroel P.
Yussen Solis G.
Piter Montes C.
Martin Ayllon Q.
1

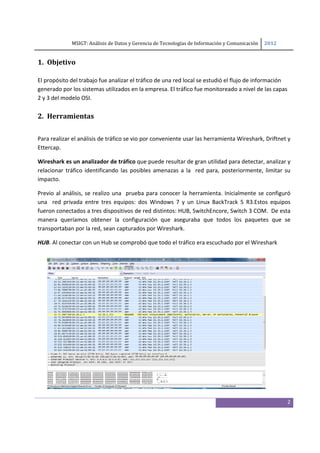

2. MSIGT: Análisis de Datos y Gerencia de Tecnologías de Información y Comunicación 2012
1. Objetivo
El propósito del trabajo fue analizar el tráfico de una red local se estudió el flujo de información
generado por los sistemas utilizados en la empresa. El tráfico fue monitoreado a nivel de las capas
2 y 3 del modelo OSI.
2. Herramientas
Para realizar el análisis de tráfico se vio por conveniente usar las herramienta Wireshark, Driftnet y
Ettercap.
Wireshark es un analizador de tráfico que puede resultar de gran utilidad para detectar, analizar y
relacionar tráfico identificando las posibles amenazas a la red para, posteriormente, limitar su
impacto.
Previo al análisis, se realizo una prueba para conocer la herramienta. Inicialmente se configuró
una red privada entre tres equipos: dos Windows 7 y un Linux BackTrack 5 R3.Estos equipos
fueron conectados a tres dispositivos de red distintos: HUB, SwitchEncore, Switch 3 COM. De esta
manera queríamos obtener la configuración que aseguraba que todos los paquetes que se
transportaban por la red, sean capturados por Wireshark.
HUB. Al conectar con un Hub se comprobó que todo el tráfico era escuchado por el Wireshark
2

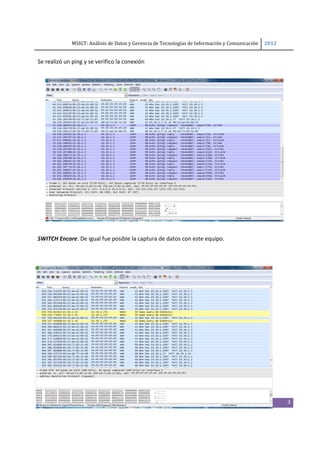

3. MSIGT: Análisis de Datos y Gerencia de Tecnologías de Información y Comunicación 2012
Se realizó un ping y se verifico la conexión
SWITCH Encore. De igual fue posible la captura de datos con este equipo.
3

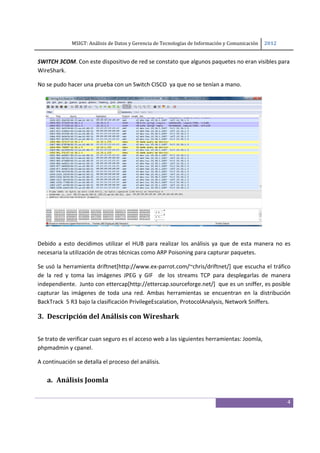

4. MSIGT: Análisis de Datos y Gerencia de Tecnologías de Información y Comunicación 2012
SWITCH 3COM. Con este dispositivo de red se constato que algunos paquetes no eran visibles para
WireShark.
No se pudo hacer una prueba con un Switch CISCO ya que no se tenían a mano.
Debido a esto decidimos utilizar el HUB para realizar los análisis ya que de esta manera no es
necesaria la utilización de otras técnicas como ARP Poisoning para capturar paquetes.
Se usó la herramienta driftnet[http://www.ex‐parrot.com/~chris/driftnet/] que escucha el tráfico
de la red y toma las imágenes JPEG y GIF de los streams TCP para desplegarlas de manera
independiente. Junto con ettercap[http://ettercap.sourceforge.net/] que es un sniffer, es posible
capturar las imágenes de toda una red. Ambas herramientas se encuentran en la distribución
BackTrack 5 R3 bajo la clasificación PrivilegeEscalation, ProtocolAnalysis, Network Sniffers.
3. Descripción del Análisis con Wireshark
Se trato de verificar cuan seguro es el acceso web a las siguientes herramientas: Joomla,
phpmadmin y cpanel.
A continuación se detalla el proceso del análisis.
a. Análisis Joomla
4

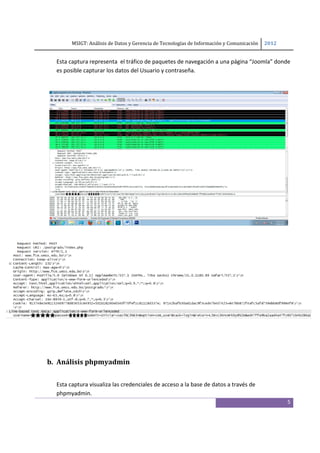

5. MSIGT: Análisis de Datos y Gerencia de Tecnologías de Información y Comunicación 2012
Esta captura representa el tráfico de paquetes de navegación a una página “Joomla” donde
es posible capturar los datos del Usuario y contraseña.
b. Análisis phpmyadmin
Esta captura visualiza las credenciales de acceso a la base de datos a través de
phpmyadmin.
5

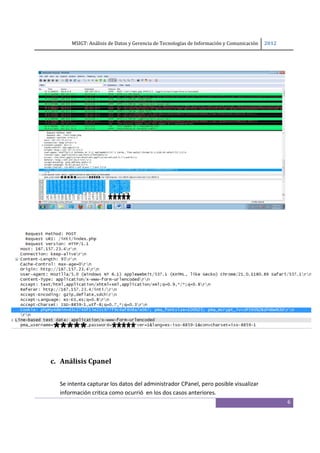

6. MSIGT: Análisis de Datos y Gerencia de Tecnologías de Información y Comunicación 2012
c. Análisis Cpanel
Se intenta capturar los datos del administrador CPanel, pero posible visualizar
información critica como ocurrió en los dos casos anteriores.
6

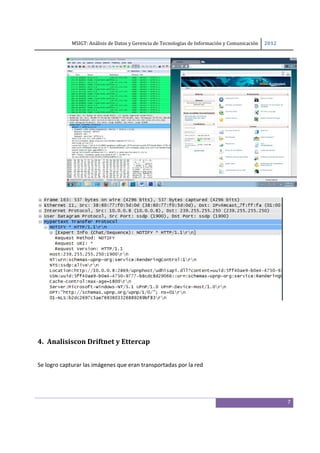

7. MSIGT: Análisis de Datos y Gerencia de Tecnologías de Información y Comunicación 2012
4. Analisiscon Driftnet y Ettercap
Se logro capturar las imágenes que eran transportadas por la red
7

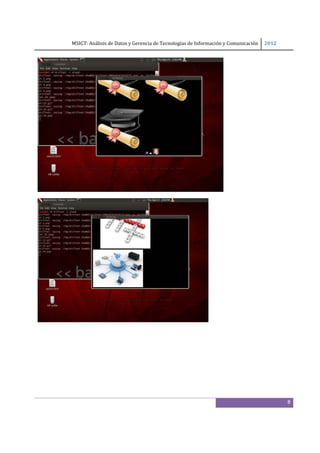

8. MSIGT: Análisis de Datos y Gerencia de Tecnologías de Información y Comunicación 2012
8

9. MSIGT: Análisis de Datos y Gerencia de Tecnologías de Información y Comunicación 2012
5. Resultados
a. Vulnerabilidades en el acceso
El análisis permitió evidenciar que Tanto Joomla como Phpmyadmin presentaron
vulnerabilidades ante la captura de datos de WireShark, siendo posible capturar
contraseñas y usuarios.
En cambio CPanel permite un acceso web mas seguro protegiendo los datos del usuario,
comparado con las otras dos herramientas. Esto debido a que utiliza el protocolo ssdp
para establecer la comunicación.
b. Vulnerabilidadesen imágenes
Driftnet y Ettercap son herramientas que pueden ser utilizadas para demostrar lo fácil que
resulta a una persona ver lo que pasa en una red. Así mismo, serviría de medio disuasivo ya
que instaurando una política de monitoreo es posible registrar que estuvo realizando un
usuario.
9

10. MSIGT: Análisis de Datos y Gerencia de Tecnologías de Información y Comunicación 2012
6. Propuesta de Soluciones
Las herramientas que son utilizadas para realizar transacciones en la red, deberán utilizar
protocolos más fuertes como https, ssh y ssdp. De esta se disminuirán los riesgos de posible
captura de información crítica.
10
