COVOMOSA
Electrotecnia
Marco Salazar Cerdas
11-7
Practica 10: Transistor BJT en Cd

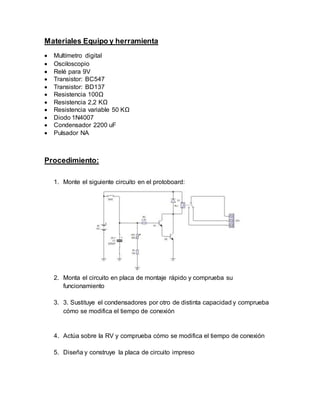

Materiales Equipo y herramienta
 Multímetro digital
 Osciloscopio
 Relé para 9V
 Transistor: BC547
 Transistor: BD137
 Resistencia 100Ω
 Resistencia 2,2 KΩ
 Resistencia variable 50 KΩ
 Diodo 1N4007
 Condensador 2200 uF
 Pulsador NA
Procedimiento:
1. Monte el siguiente circuito en el protoboard:
2. Monta el circuito en placa de montaje rápido y comprueba su
funcionamiento
3. 3. Sustituye el condensadores por otro de distinta capacidad y comprueba
cómo se modifica el tiempo de conexión
4. Actúa sobre la RV y comprueba cómo se modifica el tiempo de conexión

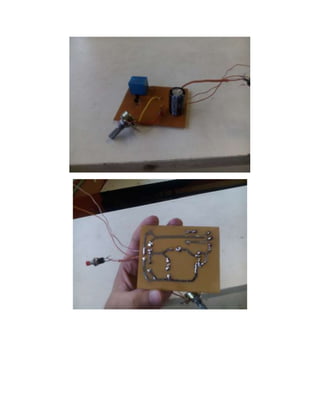

5. Diseña y construye la placa de circuito impreso

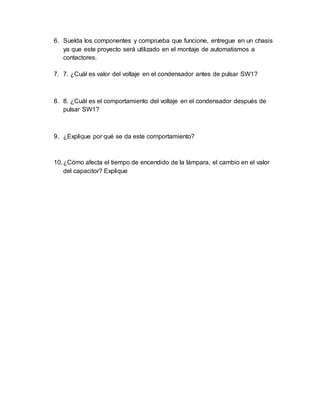

6. Suelda los componentes y comprueba que funcione, entregue en un chasis
ya que este proyecto será utilizado en el montaje de automatismos a
contactores.
7. 7. ¿Cuál es valor del voltaje en el condensador antes de pulsar SW1?
8. 8. ¿Cuál es el comportamiento del voltaje en el condensador después de
pulsar SW1?
9. ¿Explique por qué se da este comportamiento?
10.¿Cómo afecta el tiempo de encendido de la lámpara, el cambio en el valor
del capacitor? Explique

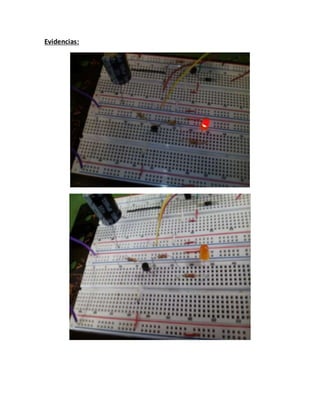

Evidencias:

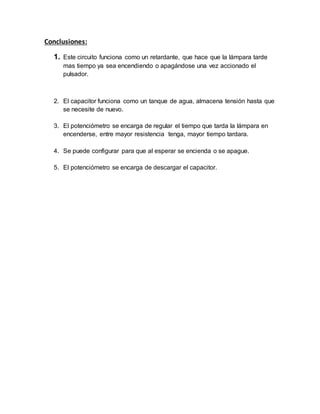

Conclusiones:
1. Este circuito funciona como un retardante, que hace que la lámpara tarde
mas tiempo ya sea encendiendo o apagándose una vez accionado el
pulsador.
2. El capacitor funciona como un tanque de agua, almacena tensión hasta que
se necesite de nuevo.
3. El potenciómetro se encarga de regular el tiempo que tarda la lámpara en
encenderse, entre mayor resistencia tenga, mayor tiempo tardara.
4. Se puede configurar para que al esperar se encienda o se apague.
5. El potenciómetro se encarga de descargar el capacitor.
