Este documento describe un experimento sobre el uso de un transistor bipolar en configuración de conmutación por condensador. El procedimiento involucra montar un circuito con un transistor, diodos y un condensador variable para determinar cómo el tiempo de encendido de una bombilla cambia según diferentes valores del condensador. Las conclusiones son que el potenciómetro descarga el condensador, el cual almacena tensión para encender la bombilla cuando se reduce la resistencia del potenciómetro, y que el tiempo de encendido depende tanto de la resistencia variable como de la capacitancia del

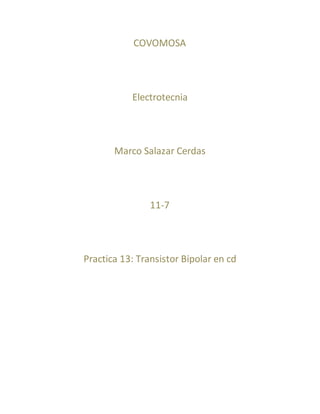

1. COVOMOSA
Electrotecnia
Marco Salazar Cerdas
11-7
Practica 13: Transistor Bipolar en cd

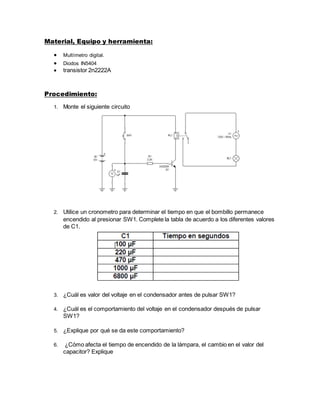

2. Material, Equipo y herramienta:
 Multímetro digital.
 Diodos IN5404
 transistor 2n2222A
Procedimiento:
1. Monte el siguiente circuito
2. Utilice un cronometro para determinar el tiempo en que el bombillo permanece
encendido al presionar SW1. Complete la tabla de acuerdo a los diferentes valores
de C1.
3. ¿Cuál es valor del voltaje en el condensador antes de pulsar SW1?
4. ¿Cuál es el comportamiento del voltaje en el condensador después de pulsar
SW1?
5. ¿Explique por qué se da este comportamiento?
6. ¿Cómo afecta el tiempo de encendido de la lámpara, el cambio en el valor del
capacitor? Explique

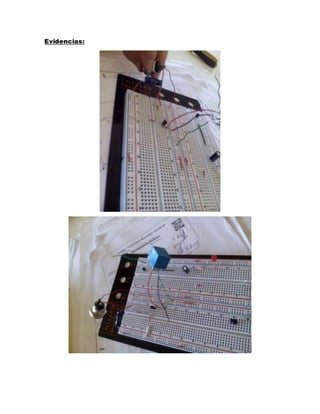

3. Evidencias:

4. Conclusiones:
 El potenciómetro se encarga de descargar el capacitor.
 El capacitor almacena tensión que es liberada al disminuir la resistencia del
potenciómetro.
 El tiempo de encendido está determinado no solo por la variación de resistencia
del potenciómetro, sino también por la capacitancia del condensador.
