1. Colegio Vocacional Monseñor Sanabria.
Departamento de Electrotecnia.
Undécimo año.
Práctica 10
Transistor Bipolar DC:
ON Delay – Off Delay
N. Alejandra Badilla Delgado
11-11
Prof.: Luis Fernando Corrales Corrales.

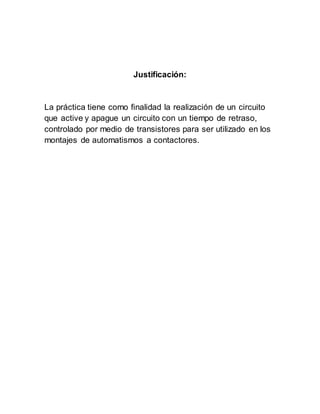

2. Justificación:
La práctica tiene como finalidad la realización de un circuito
que active y apague un circuito con un tiempo de retraso,
controlado por medio de transistores para ser utilizado en los
montajes de automatismos a contactores.

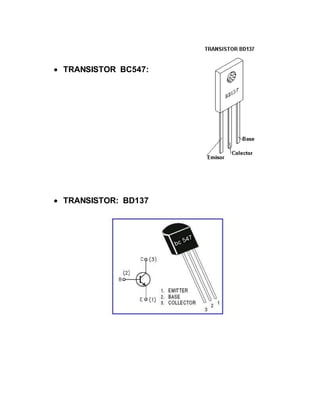

3.  TRANSISTOR BC547:
 TRANSISTOR: BD137

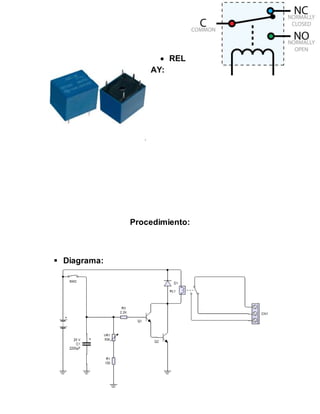

4.  REL
AY:
Procedimiento:
 Diagrama:

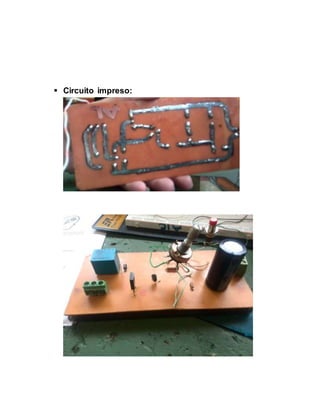

5.  Circuito impreso:

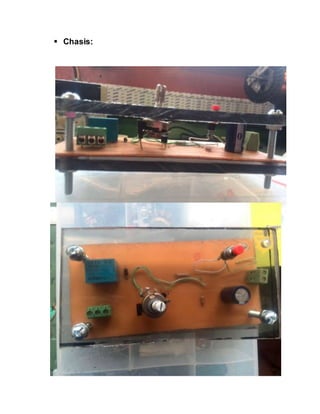

7.  Chasis:

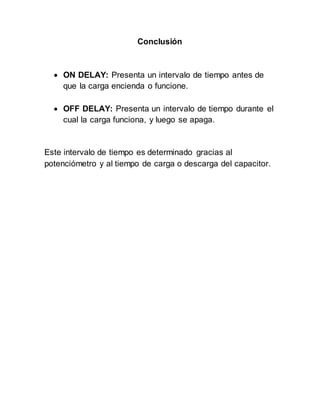

8. Conclusión
 ON DELAY: Presenta un intervalo de tiempo antes de
que la carga encienda o funcione.
 OFF DELAY: Presenta un intervalo de tiempo durante el
cual la carga funciona, y luego se apaga.
Este intervalo de tiempo es determinado gracias al
potenciómetro y al tiempo de carga o descarga del capacitor.
