Este documento describe una práctica de electrónica sobre un temporizador de desconexión usando un transistor. El circuito usa un pulsador para cargar un condensador y encender una bombilla a través del transistor. Cuando se suelta el pulsador, la bombilla se apaga lentamente a medida que la carga del condensador disminuye. La práctica implica construir el circuito, medir parámetros eléctricos y cambiar el condensador para ver el efecto en el tiempo de apagado.

1. PRACTICAS DE ELÉCTRONICA TRANSISTORES

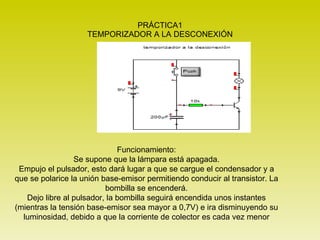

2. PRÁCTICA1 TEMPORIZADOR A LA DESCONEXIÓN Funcionamiento: Se supone que la lámpara está apagada. Empujo el pulsador, esto dará lugar a que se cargue el condensador y a que se polarice la unión base-emisor permitiendo conducir al transistor. La bombilla se encenderá. Dejo libre al pulsador, la bombilla seguirá encendida unos instantes (mientras la tensión base-emisor sea mayor a 0,7V) e ira disminuyendo su luminosidad, debido a que la corriente de colector es cada vez menor

3. Actividad Realizar el montaje de la figura sobre una placa de ensayo comprobar el funcionamiento. Comprobar mediante un polímetro: La tensión base-emisor La tensión máxima del condensador La corriente de colector Medir el tiempo que tarda en apagarse la bombilla desde que se suelta el pulsador Cambiar el condensador por uno de 100 microfaradios y realizar la misma práctica
