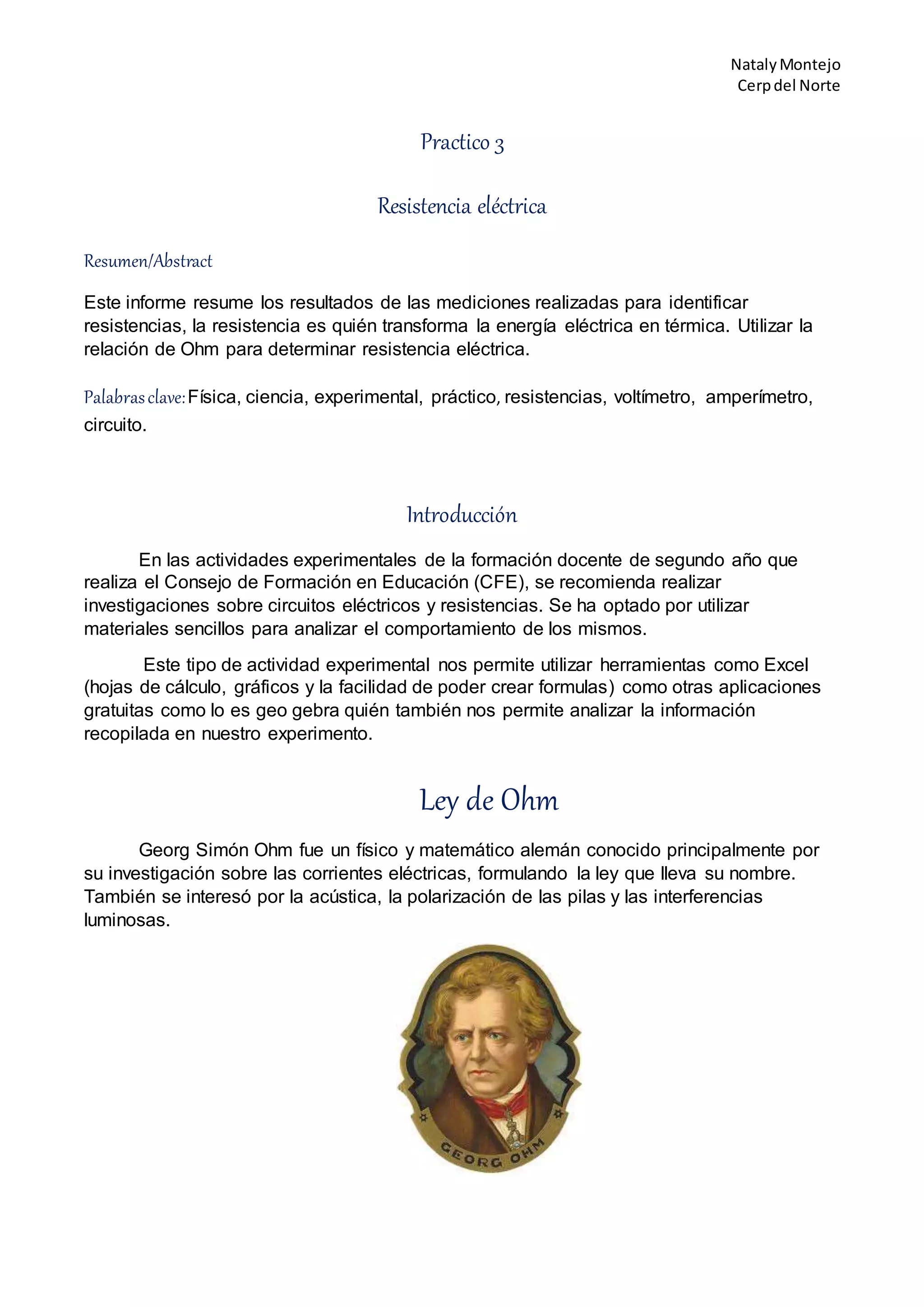

1. NatalyMontejo
Cerpdel Norte
Practico 3
Resistencia eléctrica
Resumen/Abstract
Este informe resume los resultados de las mediciones realizadas para identificar
resistencias, la resistencia es quién transforma la energía eléctrica en térmica. Utilizar la
relación de Ohm para determinar resistencia eléctrica.
Palabrasclave:Física, ciencia, experimental, práctico, resistencias, voltímetro, amperímetro,
circuito.
Introducción
En las actividades experimentales de la formación docente de segundo año que
realiza el Consejo de Formación en Educación (CFE), se recomienda realizar
investigaciones sobre circuitos eléctricos y resistencias. Se ha optado por utilizar
materiales sencillos para analizar el comportamiento de los mismos.
Este tipo de actividad experimental nos permite utilizar herramientas como Excel
(hojas de cálculo, gráficos y la facilidad de poder crear formulas) como otras aplicaciones
gratuitas como lo es geo gebra quién también nos permite analizar la información
recopilada en nuestro experimento.
Ley de Ohm
Georg Simón Ohm fue un físico y matemático alemán conocido principalmente por
su investigación sobre las corrientes eléctricas, formulando la ley que lleva su nombre.
También se interesó por la acústica, la polarización de las pilas y las interferencias
luminosas.

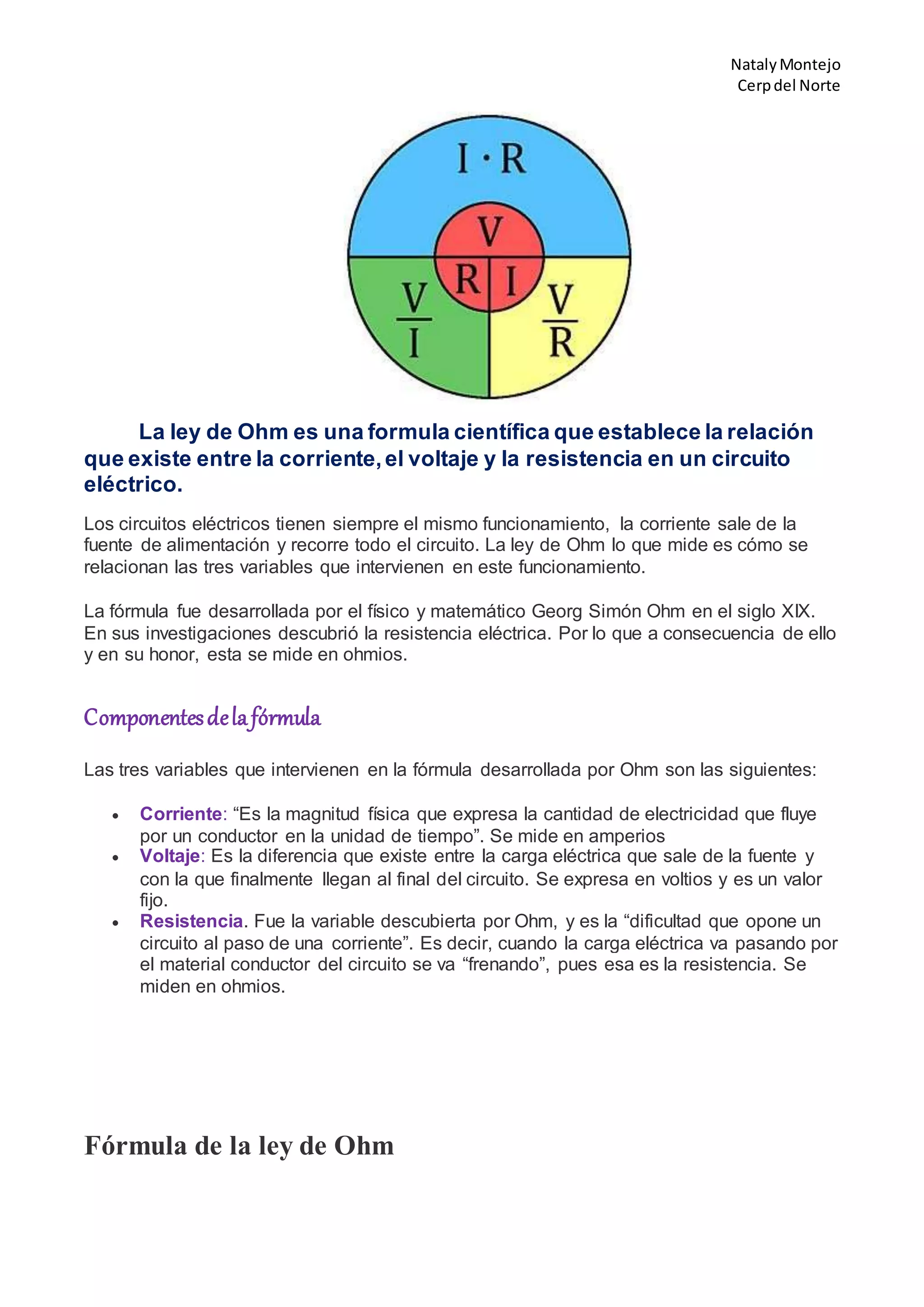

2. NatalyMontejo
Cerpdel Norte
La ley de Ohm es una formula científica que establece la relación
que existe entre la corriente,el voltaje y la resistencia en un circuito
eléctrico.
Los circuitos eléctricos tienen siempre el mismo funcionamiento, la corriente sale de la
fuente de alimentación y recorre todo el circuito. La ley de Ohm lo que mide es cómo se
relacionan las tres variables que intervienen en este funcionamiento.
La fórmula fue desarrollada por el físico y matemático Georg Simón Ohm en el siglo XIX.
En sus investigaciones descubrió la resistencia eléctrica. Por lo que a consecuencia de ello
y en su honor, esta se mide en ohmios.
Componentesdelafórmula
Las tres variables que intervienen en la fórmula desarrollada por Ohm son las siguientes:
 Corriente: “Es la magnitud física que expresa la cantidad de electricidad que fluye
por un conductor en la unidad de tiempo”. Se mide en amperios
 Voltaje: Es la diferencia que existe entre la carga eléctrica que sale de la fuente y
con la que finalmente llegan al final del circuito. Se expresa en voltios y es un valor
fijo.
 Resistencia. Fue la variable descubierta por Ohm, y es la “dificultad que opone un
circuito al paso de una corriente”. Es decir, cuando la carga eléctrica va pasando por
el material conductor del circuito se va “frenando”, pues esa es la resistencia. Se
miden en ohmios.
Fórmula de la ley de Ohm

3. NatalyMontejo
Cerpdel Norte
La fórmula de la ley de Ohm establece que la corriente es igual al voltaje dividido entre la
resistencia.
Las consecuencias que se sacan de la misma es que a mayor voltaje y menor resistencia
mayor será la intensidad de la corriente, mayor número de amperios. Y a mayor resistencia
y menor voltaje menor corriente eléctrica. Debido a la simplicidad de la fórmula,
conociendo dos datos podemos saber el tercero.
Así, en la primera fórmula, conociendo la corriente y la resistencia podemos obtener el
voltaje. Y en la de la derecha, conociendo el voltaje y la corriente se puede obtener el valor
de la intensidad.

4. NatalyMontejo
Cerpdel Norte
Metodología/Procedimiento

5. NatalyMontejo
Cerpdel Norte
Para desarrollar nuestro experimento se armó un circuito con los siguientes
materiales, 2 voltímetros, donde uno medirá el voltaje y otro actuará como amperímetro
(200 mA), una resistencia, una fuente continúa y cableados.
Armamos el circuito de la siguiente manera:
Y realizamos las siguientes mediciones:
Para la primera medición ya con el circuito armado debemos encender la fuente
utilizando la resistencia R1 = 1 kΩ. Luego, con el regulador de la fuente de corriente
continua, ir aumentando de 0 V hasta 15 V y anotar valores en una tabla.
Repetir estos pasos para R2= 10 kΩ y R3= 100 Ω correspondientemente.

6. NatalyMontejo
Cerpdel Norte

7. NatalyMontejo
Cerpdel Norte

8. NatalyMontejo
Cerpdel Norte

9. NatalyMontejo
Cerpdel Norte
R² = 0.9993
0
0.5
1
1.5
2
2.5
0 5 10 15 20 25
V= F(I)
Series1 Linear (Series1)

10. NatalyMontejo
Cerpdel Norte
Conclusiones
En este experimento, se pudo comprobar a través del análisis de los gráficos las relaciones
de proporcionalidad que se expresan en la ley de ohm, la cual nos habla que la intensidad
de corriente es directamente proporcional al voltaje e inversamente proporcional a la
resistencia, esto se ve plasmado en su fórmula V=I*R, dicho de otra forma si aumentamos
el voltaje del circuito también aumentara la intensidad de corriente en él, pero si la
resistencia incrementa esta intensidad se reducirá.
R² = 1
-
5.0000
10.0000
15.0000
20.0000
25.0000
0 0.5 1 1.5 2 2.5
V= F(I)
