Este informe presenta los resultados de una práctica de campo de nivelación geométrica de circuito cerrado realizada en el Parque Grau de Juliaca. Se utilizó un nivel topográfico para medir las cotas en diferentes puntos y calcular el error de cierre. A pesar de algunos inconvenientes, la práctica permitió fortalecer las habilidades en el uso del nivel topográfico, herramienta fundamental para ingenieros.

1. FACULTAD DE INGENIERIAS Y
ARQUITECTURA
ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA CIVIL
INFORME DE CAMPO N° 01
CURSO : TOPOGRAFÍA II
SEMESTRE : IV
DOCENTE : Ing° Erik ORTEGA ORTEGA
PRESENTADO POR : Dino B. LAYME ANCHAPURI
CÓDIGO : 2011146287
E – Mail : Alex_kmvc_25@hotmail.com
JULIACA 2013

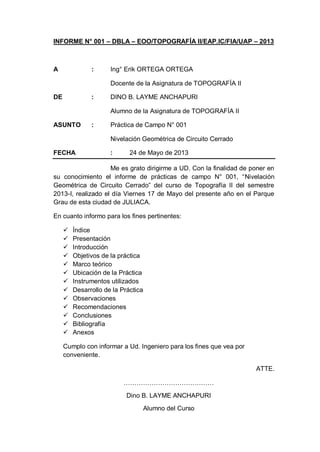

2. INFORME N° 001 – DBLA – EOO/TOPOGRAFÍA II/EAP.IC/FIA/UAP – 2013
A : Ing° Erik ORTEGA ORTEGA
Docente de la Asignatura de TOPOGRAFÍA II
DE : DINO B. LAYME ANCHAPURI
Alumno de la Asignatura de TOPOGRAFÍA II
ASUNTO : Práctica de Campo N° 001
Nivelación Geométrica de Circuito Cerrado
FECHA : 24 de Mayo de 2013
Me es grato dirigirme a UD. Con la finalidad de poner en
su conocimiento el informe de prácticas de campo N° 001, “Nivelación
Geométrica de Circuito Cerrado” del curso de Topografía II del semestre
2013-I, realizado el día Viernes 17 de Mayo del presente año en el Parque
Grau de esta ciudad de JULIACA.
En cuanto informo para los fines pertinentes:
 Índice
 Presentación
 Introducción
 Objetivos de la práctica
 Marco teórico
 Ubicación de la Práctica
 Instrumentos utilizados
 Desarrollo de la Práctica
 Observaciones
 Recomendaciones
 Conclusiones
 Bibliografía
 Anexos
Cumplo con informar a Ud. Ingeniero para los fines que vea por
conveniente.
ATTE.
……………………………………
Dino B. LAYME ANCHAPURI
Alumno del Curso

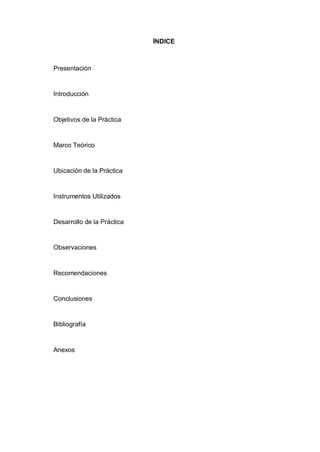

3. ÍNDICE
Presentación
Introducción
Objetivos de la Práctica
Marco Teórico
Ubicación de la Práctica
Instrumentos Utilizados
Desarrollo de la Práctica
Observaciones
Recomendaciones
Conclusiones
Bibliografía
Anexos

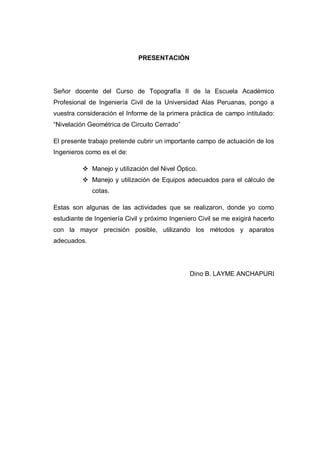

4. PRESENTACIÓN
Señor docente del Curso de Topografía II de la Escuela Académico
Profesional de Ingeniería Civil de la Universidad Alas Peruanas, pongo a
vuestra consideración el Informe de la primera práctica de campo intitulado:
“Nivelación Geométrica de Circuito Cerrado”
El presente trabajo pretende cubrir un importante campo de actuación de los
Ingenieros como es el de:
 Manejo y utilización del Nivel Óptico.
 Manejo y utilización de Equipos adecuados para el cálculo de
cotas.
Estas son algunas de las actividades que se realizaron, donde yo como
estudiante de Ingeniería Civil y próximo Ingeniero Civil se me exigirá hacerlo
con la mayor precisión posible, utilizando los métodos y aparatos
adecuados.
Dino B. LAYME ANCHAPURI

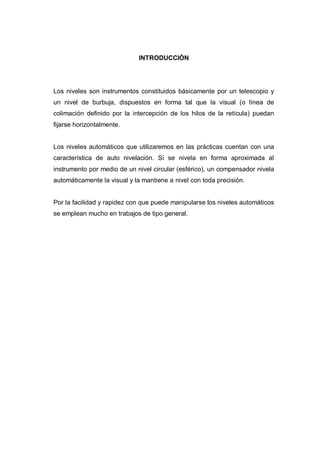

5. INTRODUCCIÓN
Los niveles son instrumentos constituidos básicamente por un telescopio y
un nivel de burbuja, dispuestos en forma tal que la visual (o línea de
colimación definido por la intercepción de los hilos de la retícula) puedan
fijarse horizontalmente.
Los niveles automáticos que utilizaremos en las prácticas cuentan con una
característica de auto nivelación. Sí se nivela en forma aproximada al
instrumento por medio de un nivel circular (esférico), un compensador nivela
automáticamente la visual y la mantiene a nivel con toda precisión.
Por la facilidad y rapidez con que puede manipularse los niveles automáticos
se emplean mucho en trabajos de tipo general.

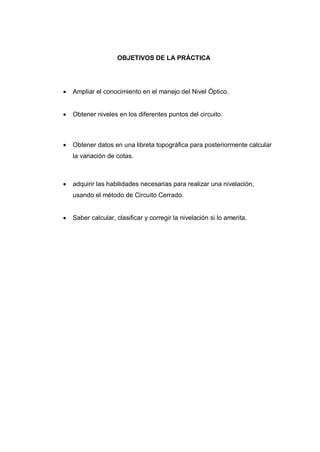

6. OBJETIVOS DE LA PRÁCTICA
 Ampliar el conocimiento en el manejo del Nivel Óptico.
 Obtener niveles en los diferentes puntos del circuito.
 Obtener datos en una libreta topográfica para posteriormente calcular
la variación de cotas.
 adquirir las habilidades necesarias para realizar una nivelación,
usando el método de Circuito Cerrado.
 Saber calcular, clasificar y corregir la nivelación si lo amerita.

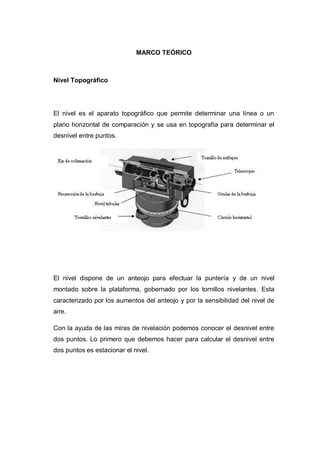

7. MARCO TEÓRICO
Nivel Topográfico
El nivel es el aparato topográfico que permite determinar una línea o un
plano horizontal de comparación y se usa en topografía para determinar el
desnivel entre puntos.
El nivel dispone de un anteojo para efectuar la puntería y de un nivel
montado sobre la plataforma, gobernado por los tornillos nivelantes. Esta
caracterizado por los aumentos del anteojo y por la sensibilidad del nivel de
aire.

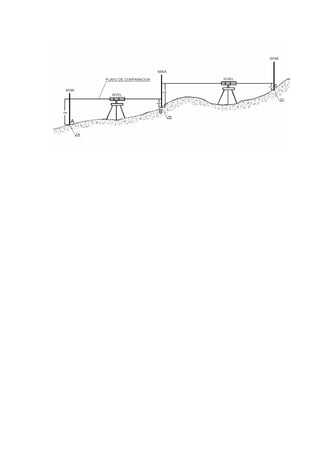

Con la ayuda de las miras de nivelación podemos conocer el desnivel entre
dos puntos. Lo primero que debemos hacer para calcular el desnivel entre
dos puntos es estacionar el nivel.

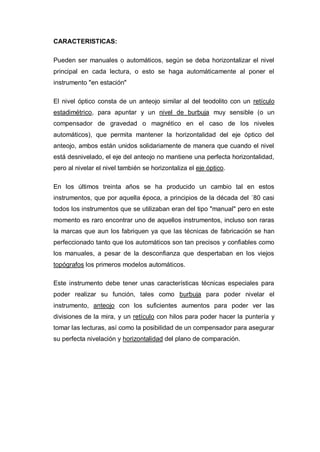

8. CARACTERISTICAS:
Pueden ser manuales o automáticos, según se deba horizontalizar el nivel
principal en cada lectura, o esto se haga automáticamente al poner el
instrumento "en estación"
El nivel óptico consta de un anteojo similar al del teodolito con un retículo
estadimétrico, para apuntar y un nivel de burbuja muy sensible (o un
compensador de gravedad o magnético en el caso de los niveles
automáticos), que permita mantener la horizontalidad del eje óptico del
anteojo, ambos están unidos solidariamente de manera que cuando el nivel
está desnivelado, el eje del anteojo no mantiene una perfecta horizontalidad,
pero al nivelar el nivel también se horizontaliza el eje óptico.
En los últimos treinta años se ha producido un cambio tal en estos
instrumentos, que por aquella época, a principios de la década del ´80 casi
todos los instrumentos que se utilizaban eran del tipo "manual" pero en este
momento es raro encontrar uno de aquellos instrumentos, incluso son raras
la marcas que aun los fabriquen ya que las técnicas de fabricación se han
perfeccionado tanto que los automáticos son tan precisos y confiables como
los manuales, a pesar de la desconfianza que despertaban en los viejos
topógrafos los primeros modelos automáticos.
Este instrumento debe tener unas características técnicas especiales para
poder realizar su función, tales como burbuja para poder nivelar el
instrumento, anteojo con los suficientes aumentos para poder ver las
divisiones de la mira, y un retículo con hilos para poder hacer la puntería y
tomar las lecturas, así como la posibilidad de un compensador para asegurar
su perfecta nivelación y horizontalidad del plano de comparación.

10. UBICACIÓN DE LA PRÁCTICA
DATOS DE LA PRÁCTICA
Fecha : 17 – 05 – 13
Lugar : PARQUE GRAU DE LA URBANIZACION LA
RINCONADA – JULIACA.
Hora de Inicio : 09:10 horas
Hora de Término : 12:30 horas
Clima : Soleado
Lugar de Práctica

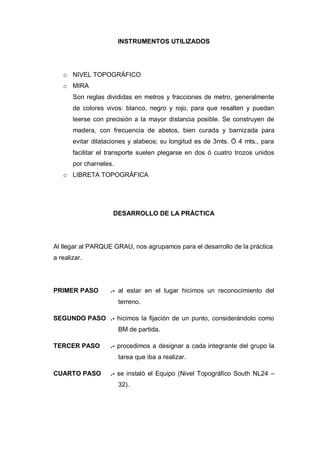

11. INSTRUMENTOS UTILIZADOS
o NIVEL TOPOGRÁFICO
o MIRA
Son reglas divididas en metros y fracciones de metro, generalmente
de colores vivos: blanco, negro y rojo, para que resalten y puedan
leerse con precisión a la mayor distancia posible. Se construyen de
madera, con frecuencia de abetos, bien curada y barnizada para
evitar dilataciones y alabeos; su longitud es de 3mts. Ó 4 mts., para
facilitar el transporte suelen plegarse en dos ó cuatro trozos unidos
por charneles.
o LIBRETA TOPOGRÁFICA
DESARROLLO DE LA PRÁCTICA
Al llegar al PARQUE GRAU, nos agrupamos para el desarrollo de la práctica
a realizar.
PRIMER PASO .- al estar en el lugar hicimos un reconocimiento del
terreno.
SEGUNDO PASO .- hicimos la fijación de un punto, considerándolo como
BM de partida.
TERCER PASO .- procedimos a designar a cada integrante del grupo la
tarea que iba a realizar.
CUARTO PASO .- se instaló el Equipo (Nivel Topográfico South NL24 –
32).

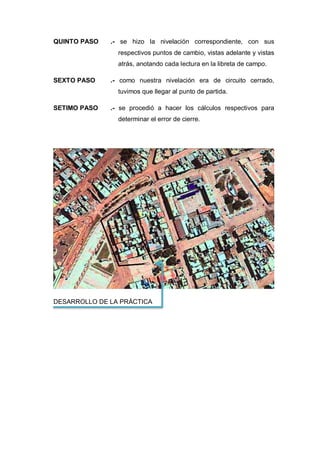

12. QUINTO PASO .- se hizo la nivelación correspondiente, con sus
respectivos puntos de cambio, vistas adelante y vistas
atrás, anotando cada lectura en la libreta de campo.
SEXTO PASO .- como nuestra nivelación era de circuito cerrado,
tuvimos que llegar al punto de partida.
SETIMO PASO .- se procedió a hacer los cálculos respectivos para
determinar el error de cierre.
DESARROLLO DE LA PRÁCTICA

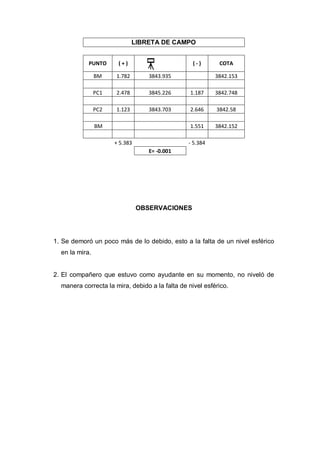

13. LIBRETA DE CAMPO
PUNTO ( + ) ( - ) COTA
BM 1.782 3843.935 3842.153
PC1 2.478 3845.226 1.187 3842.748
PC2 1.123 3843.703 2.646 3842.58
BM 1.551 3842.152
+ 5.383 - 5.384
E= -0.001
OBSERVACIONES
1. Se demoró un poco más de lo debido, esto a la falta de un nivel esférico
en la mira.
2. El compañero que estuvo como ayudante en su momento, no niveló de
manera correcta la mira, debido a la falta de nivel esférico.

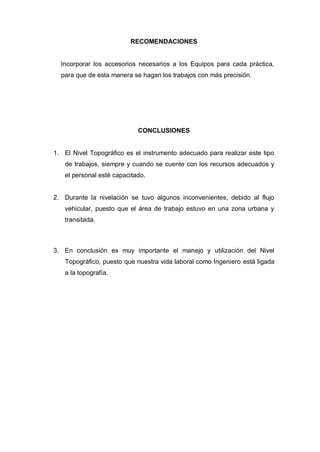

14. RECOMENDACIONES
Incorporar los accesorios necesarios a los Equipos para cada práctica,
para que de esta manera se hagan los trabajos con más precisión.
CONCLUSIONES
1. El Nivel Topográfico es el instrumento adecuado para realizar este tipo
de trabajos, siempre y cuando se cuente con los recursos adecuados y
el personal esté capacitado.
2. Durante la nivelación se tuvo algunos inconvenientes, debido al flujo
vehicular, puesto que el área de trabajo estuvo en una zona urbana y
transitada.
3. En conclusión es muy importante el manejo y utilización del Nivel
Topográfico, puesto que nuestra vida laboral como Ingeniero está ligada
a la topografía.

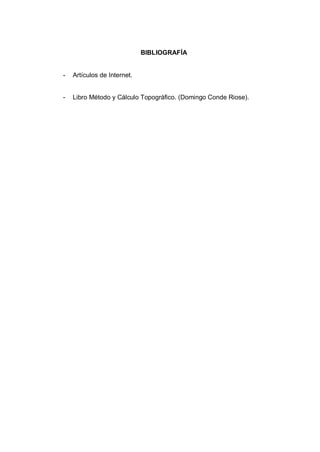

15. BIBLIOGRAFÍA
- Artículos de Internet.
- Libro Método y Cálculo Topográfico. (Domingo Conde Riose).

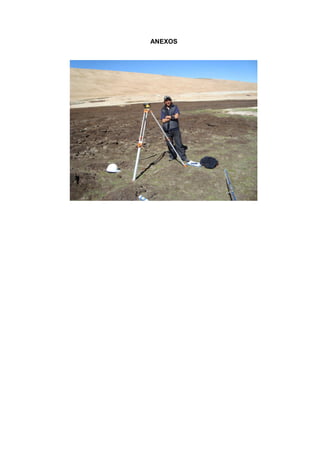

16. ANEXOS
