El documento describe los variadores de velocidad Eco de Siemens diseñados para aplicaciones HVAC. Proporcionan ahorro de energía y costos reducidos de instalación al permitir el control preciso de la velocidad de bombas y ventiladores según la demanda. Esto mejora la regulación, reduce el ruido, y simplifica el diseño e instalación del panel de control en comparación con sistemas de velocidad fija. La familia incluye variadores estándar, con filtro y protegidos para una amplia gama de voltajes y potencias

1. Introducción - Eco Eco – Familia de accionamientos De velocidad variable diseñados Para la industria HVAC Control de velocidad para ventiladores y bombas Rango de productos que cubre todas Las aplicaciones Ahorro de energía y reducidos costos De instalación

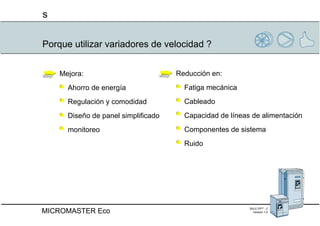

2. Porque utilizar variadores de velocidad ? Mejora: Ahorro de energía Regulación y comodidad Diseño de panel simplificado monitoreo Reducción en: Fatiga mecánica Cableado Capacidad de líneas de alimentación Componentes de sistema Ruido

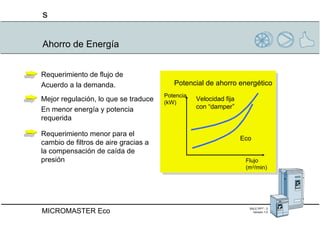

3. Ahorro de Energía Requerimiento de flujo de Acuerdo a la demanda. Mejor regulación, lo que se traduce En menor energía y potencia requerida Requerimiento menor para el cambio de filtros de aire gracias a la compensación de caída de presión Potencia (kW) Flujo (m 3 /min) Potencial de ahorro energético Eco Velocidad fija con “damper”

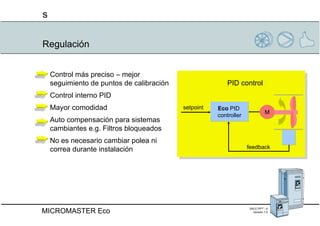

4. Regulación PID control Eco PID controller M feedback setpoint Control más preciso – mejor seguimiento de puntos de calibración Control interno PID Mayor comodidad Auto compensación para sistemas cambiantes e.g. Filtros bloqueados No es necesario cambiar polea ni correa durante instalación

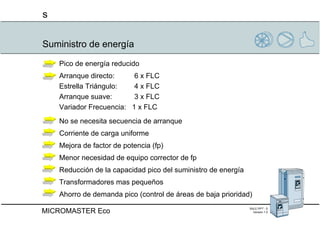

5. Suministro de energía Pico de energía reducido Arranque directo: 6 x FLC Estrella Triángulo: 4 x FLC Arranque suave: 3 x FLC Variador Frecuencia: 1 x FLC No se necesita secuencia de arranque Corriente de carga uniforme Mejora de factor de potencia (fp) Menor necesidad de equipo corrector de fp Reducción de la capacidad pico del suministro de energía Transformadores mas pequeños Ahorro de demanda pico (control de áreas de baja prioridad)

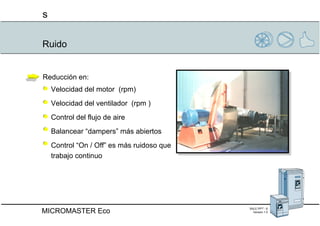

6. Ruido Reducción en: Velocidad del motor (rpm) Velocidad del ventilador (rpm ) Control del flujo de aire Balancear “dampers” más abiertos Control “On / Off” es más ruidoso que trabajo continuo

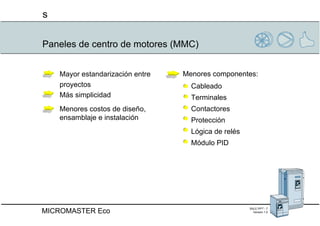

7. Paneles de centro de motores (MMC) Menores componentes: Cableado Terminales Contactores Protección Lógica de relés Módulo PID Mayor estandarización entre proyectos Más simplicidad Menores costos de diseño, ensamblaje e instalación

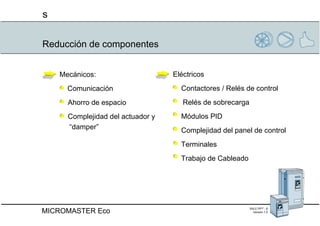

8. Reducción de componentes Mecánicos: Comunicación Ahorro de espacio Complejidad del actuador y “ damper” Eléctricos Contactores / Relés de control Relés de sobrecarga Módulos PID Complejidad del panel de control Terminales Trabajo de Cableado

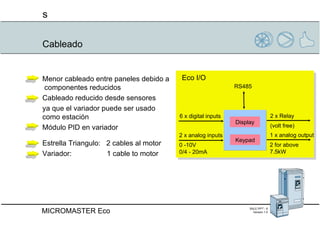

9. Cableado Eco I/O RS485 6 x digital inputs 2 x analog inputs 0 -10V 0/4 - 20mA 2 x Relay (volt free) 1 x analog output 2 for above 7.5kW Display Keypad Menor cableado entre paneles debido a componentes reducidos Cableado reducido desde sensores ya que el variador puede ser usado como estación Módulo PID en variador Estrella Triangulo: 2 cables al motor Variador: 1 cable to motor

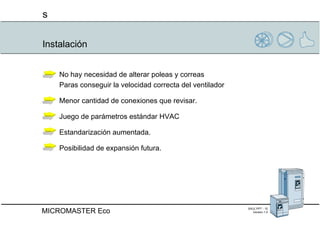

10. Instalación No hay necesidad de alterar poleas y correas Paras conseguir la velocidad correcta del ventilador Menor cantidad de conexiones que revisar. Juego de parámetros estándar HVAC Estandarización aumentada. Posibilidad de expansión futura.

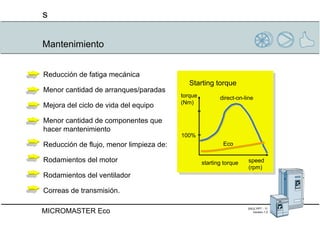

11. Mantenimiento Reducción de fatiga mecánica Menor cantidad de arranques/paradas Mejora del ciclo de vida del equipo Menor cantidad de componentes que hacer mantenimiento Reducción de flujo, menor limpieza de: Rodamientos del motor Rodamientos del ventilador Correas de transmisión. torque (Nm) speed (rpm) Starting torque starting torque Eco 100% direct-on-line

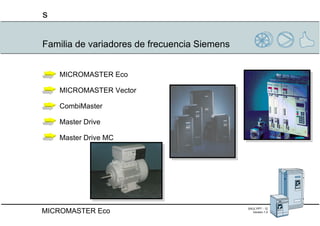

12. Familia de variadores de frecuencia Siemens MICROMASTER Eco MICROMASTER Vector CombiMaster Master Drive Master Drive MC

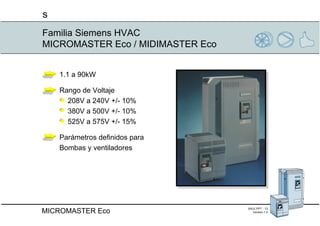

13. Familia Siemens HVAC MICROMASTER Eco / MIDIMASTER Eco 1.1 a 90kW Rango de Voltaje 208V a 240V +/- 10% 380V a 500V +/- 10% 525V a 575V +/- 15% Parámetros definidos para Bombas y ventiladores

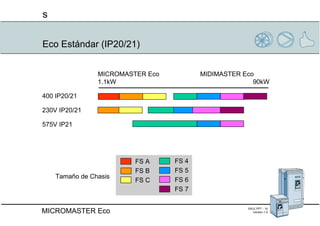

14. Eco Estándar (IP20/21) 400 IP20/21 230V IP20/21 575V IP21 MICROMASTER Eco MIDIMASTER Eco 1.1kW 90kW FS 4 FS 5 FS 6 FS 7 FS A FS B FS C Tamaño de Chasis

15. Eco con filtro (IP20 con filtro) 400V c/filtro IP20 230V c/filtro IP20 MIDIMASTER Eco 1.1kW 90kW FS 4 FS 5 FS 6 FS 7 FS A FS B FS C Tamaño de Chasis

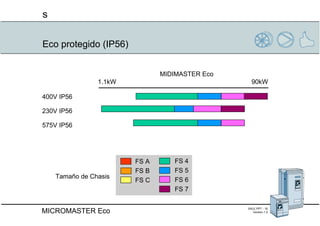

16. Eco protegido (IP56) 400V IP56 230V IP56 575V IP56 MIDIMASTER Eco 1.1kW 90kW FS 4 FS 5 FS 6 FS 7 FS A FS B FS C Tamaño de Chasis

17. Panel de operador (OPe) 7 Idiomas. Carga de parámetros Descarga de parámetros Guarda hasta 10 juegos de parámetros Utiliza una entrada digital para elegir entre 2 juegos de parámetros Se puede controlar hasta 31 Eco’s desde una unidad de OPe Montaje en panel con protección IP54.

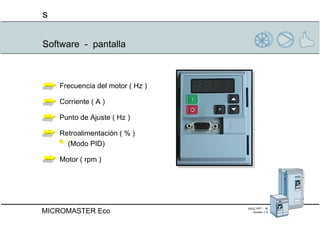

18. Software - pantalla Frecuencia del motor ( Hz ) Corriente ( A ) Punto de Ajuste ( Hz ) Retroalimentación ( % ) (Modo PID) Motor ( rpm )

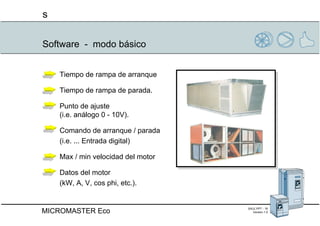

19. Software - modo básico Tiempo de rampa de arranque Tiempo de rampa de parada. Punto de ajuste (i.e. análogo 0 - 10V). Comando de arranque / parada (i.e. ... Entrada digital) Max / min velocidad del motor Datos del motor (kW, A, V, cos phi, etc.).

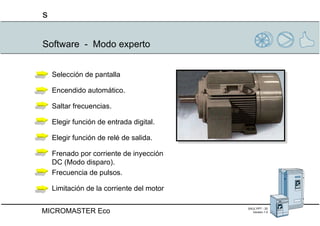

20. Software - Modo experto Selección de pantalla Encendido automático. Saltar frecuencias. Elegir función de entrada digital. Elegir función de relé de salida. Frenado por corriente de inyección DC (Modo disparo). Frecuencia de pulsos. Limitación de la corriente del motor
