El documento proporciona instrucciones para alinear una máquina utilizando calas o galgas de diferentes espesores colocadas debajo de las patas de la máquina. Recomienda eliminar primero las desviaciones verticales y luego las horizontales mediante el empuje lateral de la máquina sobre las calas. También describe cómo comprobar si existe un "pie cojo" y cómo alinear máquinas de forma horizontal utilizando la tecla "MOVE" y girando los ejes a posiciones de 45 grados.

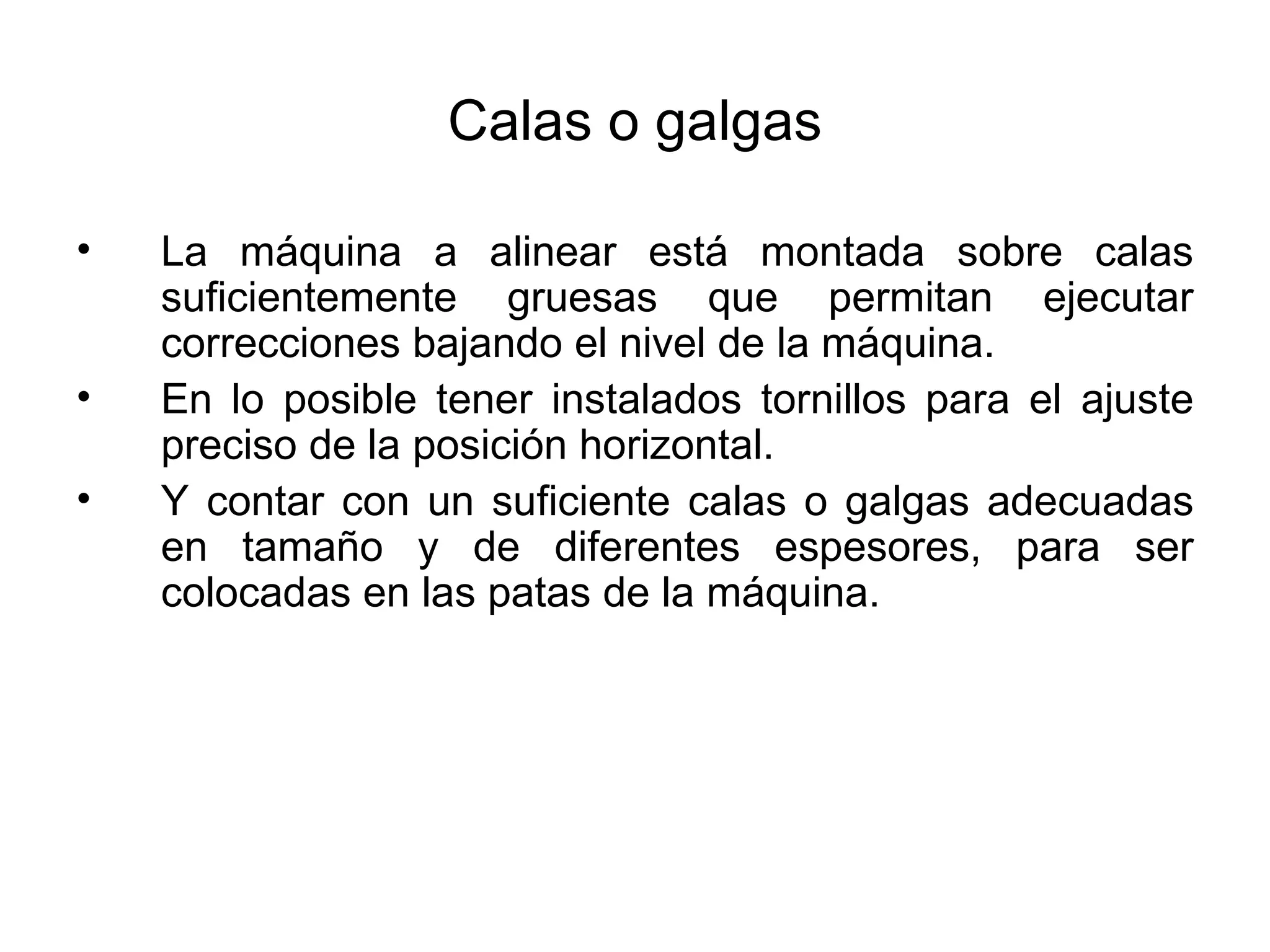

1. Calas o galgas La máquina a alinear está montada sobre calas suficientemente gruesas que permitan ejecutar correcciones bajando el nivel de la máquina. En lo posible tener instalados tornillos para el ajuste preciso de la posición horizontal. Y contar con un suficiente calas o galgas adecuadas en tamaño y de diferentes espesores, para ser colocadas en las patas de la máquina.

2. Galgado Para alinear su máquina necesitará moverla verticalmente poniendo calas en los pies, y horizontalmente por empuje lateral. Podrá hacerlo en cualquier orden o simultáneamente, pero se recomienda eliminar las desviaciones verticales.

3. Tipos de Galgas o Calas De acuerdo al mercado existen dos tipos usuales: PERMABLOC y LAMIBLOC

4. Galgado Mantener a mínimo el movimiento horizontal. Reajustar los pernos. Primero se colocan las calas porque es más preciso que el movimiento horizontal. Desplegar valores de alineación de pies Elegir valores de corrección de pie. Aflojar pernos. Trate de no mover la máquina horizontalmente. ¡si se mueve algún pie se puede presentar pie cojo! Calas en pies delanteros. En corrección vertical de pies – pies delanteros, colocar calas en AMBOS pies delanteros según valor de corrección desplegado, trate de que no se mueva la máquina horizontalmente. Cala en pies traseros. Pulsar “ ► ” para elegir pies traseros y colocar calas en AMBOS pies traseros según el valor visualizado en pantalla Ajustar pernos.

5. Comprobar pie cojo Este procedimiento se destina a la máquina movible a la derecha con configuración norma de cuatro pies. Procedimiento: Pulsar para comenzar con la función pie cojo; los componentes deben estar montados en el eje en la forma usual. Rotar eje a 90º o 270º (horizontal) La pantalla pasa automáticamente al modo “Set0”. ¡Los ejes deben permanecer en esta posición todo el tiempo! Centrar el rayo láser, luego pulsar “ENT”; sin mover ejes o componestes. Elegir un pie con “ ► ”, pulsar “ 0 ”. Aflojar perno: despliegue muestra lectura de pie cojo; pulsar “ENT” para grabar, reajustar perno. Repetir para cada pie.

6. Alineación de máquinas horizontales Alineación horizontal y vertical empleando la tecla “MOVE” Procedimiento: Pulsar la tecla MOVE La posición seleccionada sale en pantalla. Girar los ejes en cualquier posición de 45º. Las cuatro posiciones de 45º son: 10:30, 1:30, 4:30 y 7:30 posiciones horarias. Con el transductor en la posición seleccionada en cualquiera de los múltiples de 45º (+ y – 5º), sale en pantalla dicho movimiento horizontal.

7. Alineación de máquinas horizontales Seleccionar la vista deseada usando “ ◄ ” o “ ► ” (movimiento vertical o horizontal). Confirmar la vista seleccionada con “ENT”. Centrar nuevamente el láser, luego pulsar “ENT”. Aflojar pernos. Mover pies desplegados. Mover según la dirección de la flecha. El despliegue siempre muestra la corrección con el fin de alinear la máquina que esta mas alejada de la línea, indicando al parpadeo del pie de la máquina. Las correcciones del otro extremo pueden ser visualizados brevemente al pulsar “ENT” . Emplear sistemas hidráulicos o de tornillos. ¡No utilizar martillo!. Apretar pernos.
