Este documento trata sobre los sistemas de calefacción, ventilación y aire acondicionado (HVAC). Explica los componentes principales de HVAC como quemadores, calentadores, acondicionadores de aire, ventiladores y ductos. También describe los diferentes tipos de aire manejados por HVAC y los factores que afectan el confort térmico. Finalmente, discute brevemente la importancia de la ventilación y la calidad del aire interior.

1. CALEFACCION Y AIRE
ACONDICIONADO
CALEFACCION Y AIRE ACONDICIONADO

2. CALEFACCIÓN Y AIRE ACONDICIONADO
La calefacción, la ventilación y el aire acondicionado, son
comúnmente conocidos con la siglas en inglés HVAC y
estos aspectos se utilizan comúnmente para mantener un
nivel de confort para los huéspedes y empleados. El
sistema HVAC de un edificio se debe seleccionar
cuidadosamente, para que funcione correctamente, y se
mantenga continuamente con eficiencia. Los factores
ambientales dominantes de la comodidad en el trabajo son:
 Temperatura del interior
 Humedad
 Movimiento del aire
 Temperatura superficial en el establecimiento
 Calidad del aire

3. CALEFACCIÓN Y AIRE ACONDICIONADO
Para modificar y controlar los factores listados
anteriormente, los siguientes tipos de equipos
conforman la mayoría de los sistemas HVAC:
 Quemadores (para generar aire caliente)
 Calentadores (para generar aire caliente)
 Acondicionadores ( para generar aire frío)
 Enfriadores ( para generar aire frío)
 Ventiladores (para circular y remover aire)
 Ductos de trabajo (para mover aire)
 Filtros (para limpiar el aire)

4. CALEFACCIÓN Y AIRE ACONDICIONADO
El confort individual es algo fácil de balancear para una
persona y su temperatura del cuerpo con el ambiente
circundante. El cuerpo emite calor de tres maneras ;
convección, evaporación y radiación. La combinación de
temperatura y humedad es relativa para hacer un área
confortable para la gente, es referida por los expertos como
la zona de la comodidad. El sistema HVAC debe también
ser bastante flexible, para ajustar si las demandas
ambientales cambian, de igual forma por los cambios de las
estaciones del año o un cambio de diseño del edificio. Se
recomienda seleccionar un sistema que tenga un tiempo de
reacción rápido, para que pueda automáticamente ser
controlado y funcionar a bajo costo .

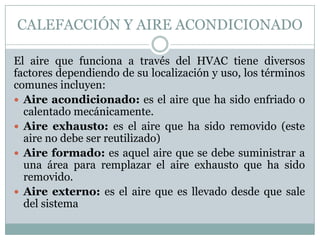

5. CALEFACCIÓN Y AIRE ACONDICIONADO
El aire que funciona a través del HVAC tiene diversos
factores dependiendo de su localización y uso, los términos
comunes incluyen:
 Aire acondicionado: es el aire que ha sido enfriado o
calentado mecánicamente.
 Aire exhausto: es el aire que ha sido removido (este
aire no debe ser reutilizado)
 Aire formado: es aquel aire que se debe suministrar a
una área para remplazar el aire exhausto que ha sido
removido.
 Aire externo: es el aire que es llevado desde que sale
del sistema

6. CALEFACCIÓN Y AIRE ACONDICIONADO
 Aire de retorno: aire que es removido desde un
espacio interior y después es enviado nuevamente al
sistema HVAC para recirculación, también conocido
como aire recirculado.
 Aire suministrado: aire que es repartido a una
área por el sistema HVAC. Este puede ser utilizado
para
ventilación, calefacción, enfriamiento, humidificació
n o des humificación.
 Aire
de transferencia: es el flujo de
aire, proveniente de una parte del edificio hacia otra
parte.

7. CALEFACCIÓN Y AIRE ACONDICIONADO
Los dos componentes principales de HVAC que calientan el
aire frío son la planta de calefacción y el sistema de
calefacción. La planta de calefacción es donde se consume
el combustible y se produce el calor. El sistema de
calefacción es por el cual el calor es distribuido y
controlado.
Las partes de la planta de calefacción son:
 El precalentador, donde toma el aire totalmente frío y
comienza el proceso de calefacción.
 El calentador, el cual es un tipo de motor que funciona
con combustible o electricidad para crear calor.
 El humificador, que agrega agua al aire (a menudo
necesario porque el calor seca el aire).

8. CALEFACCIÓN Y AIRE ACONDICIONADO
 El des humificador, necesario en circunstancias
especiales cuando el aire exterior del edificio para
calefacción contiene demasiada humedad.
 El ventilador, que sopla el aire por medio de un
motor o lo envía al exterior. Los ventiladores tienen
sus propios motores eléctricos.
 El recalentador, usado en algunos sistemas con
humificadores
y/o
des
humificadores.
Un
recalentador eleva el calor del aire.

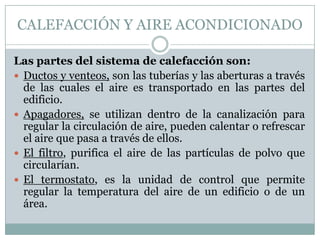

9. CALEFACCIÓN Y AIRE ACONDICIONADO
Las partes del sistema de calefacción son:
 Ductos y venteos, son las tuberías y las aberturas a través
de las cuales el aire es transportado en las partes del
edificio.
 Apagadores, se utilizan dentro de la canalización para
regular la circulación de aire, pueden calentar o refrescar
el aire que pasa a través de ellos.
 El filtro, purifica el aire de las partículas de polvo que
circularían.
 El termostato, es la unidad de control que permite
regular la temperatura del aire de un edificio o de un
área.

10. CALEFACCIÓN Y AIRE ACONDICIONADO
El aire acondicionado refrigerado es similar a la
refrigeración comercial, donde el aire está enfriado de la
misma manera en un cuarto o en el interior de un gabinete
refrigerado. Los componentes del sistema se pueden
montar en diversas maneras. Los componentes principales
son: un dispositivo medidor, un evaporador, un
compresor, y un condensador.
El sistema más popular de HVAC es conocido como un
sistema de aire acondicionado empaquetado. Un
combustible proporciona calor, y el sistema de
refrigeración proporciona enfriamiento. La calefacción y el
enfriamiento utilizan los mismos ductos, apagadores y el
termostato.

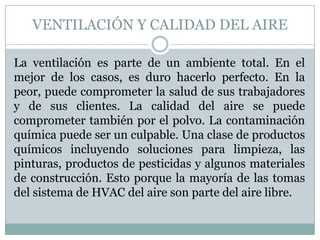

11. VENTILACIÓN Y CALIDAD DEL AIRE
La ventilación es parte de un ambiente total. En el
mejor de los casos, es duro hacerlo perfecto. En la
peor, puede comprometer la salud de sus trabajadores
y de sus clientes. La calidad del aire se puede
comprometer también por el polvo. La contaminación
química puede ser un culpable. Una clase de productos
químicos incluyendo soluciones para limpieza, las
pinturas, productos de pesticidas y algunos materiales
de construcción. Esto porque la mayoría de las tomas
del sistema de HVAC del aire son parte del aire libre.

12. VENTILACIÓN Y CALIDAD DEL AIRE
Es recomendable que la extracción del aire este fuera de:
 Aire proveniente de automotores de las calles o
de las áreas de embalaje.
 Aire que es exhausto de otros edificios próximos.
 De muelles de cargamento, en donde los humos
de los carros de entrega podrían ser un factor
contaminante.
 Depósitos de basura y servicios sanitarios.
 Agua estancada.
