1. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
1
Unidad Orientativa
(Automatización – Electromecánica - Electricidad)
“Tutorial CaDe_SIMU”

2. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
2
Introducción
CADe_SIMU es un programa de CAD electrotécnico que permite insertar los distintos símbolos organizados en
librerías y trazar un esquema eléctrico de una forma fácil y rápida para posteriormente realizar la simulación.
El programa en modo simulación visualiza el estado de cada componente eléctrico cuando esta activado al igual
que resalta los conductores eléctricos sometidos al paso de una corriente eléctrica.
Por medio del interface CAD el usuario dibuja el esquema de forma fácil y rápida. Una vez realizado el esquema
por medio de la simulación se puede verificar el correcto funcionamiento.
Actualmente dispone de las siguientes librerías de simulación:
* Alimentaciones tanto de CA como de CC.
* Fusibles y seccionadores.
* Interruptores automáticos, interruptores diferenciales, relé térmico, y disyuntores.
* Contactores e interruptores de potencia.
* Motores eléctricos.
* Variadores de velocidad para motores de CA y CC.
* Contactos auxiliares y contactos de temporizadores.
* Contactos con accionamiento, pulsadores, setas, interruptores, finales de carrera y contactos
de relés térmicos.
* Bobinas, temporizadores, señalizaciones ópticas y acústicas.
* Detectores de proximidad y barreras fotoeléctricas.
* Conexionado de cables unipolares y tripolares, mangueras y regletas de conexión.
*Entre otros
Si bien, la versión DEMO es un 100% operativa, nos encontramos con la traba de que si es
DEMO, no podemos guardar nuestros archivos creados, pero bien se puede corregir este
problema realizando una captura de pantalla y luego guardándolo como archivo de imagen.
Este software es ideal no solo para efectuar nuestras practicas o llevar nuestras ideas a un
plano mas seguro (la prueba y error), si no que también nos puede ser útil para expresar
nuestras ideas a la hora de presentar un problema, o que tengamos que diagramar nuestras
instalaciones para que los demás puedan saber concretamente como comprende esta.
Si quieren que el software sea 100% operable necesita una clave de acceso válida. La misma
se puede conseguir enviando un correo electrónico a canalplc@ya.com , quienes son los
distribuidores oficiales del producto.
A continuación, les dejo una breve y clara explicación, de como navegar y trabajar en el
software; Que si ustedes ya han implementado otros laboratorios virtuales, verán que no es
para nada complicado.

3. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
3
En esta imagen, podemos ver la pantalla de inicio de nuestro software
Al iniciar el software, nos aparecerá un recuadro pidiendo el pass

4. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
4
Una ves introducida la clave, comenzamos a trabajar con el software
Para poder trabajar mas cómodos en la pantalla de explotación, ampliaremos el zoom

5. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
5
Y trabajaremos con las herramientas de Visualización
Reconociendo Botones – Iconos de Herramientas

6. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
6

7. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
7
Bien, ya vimos los aspectos mas importantes del software, y ahora, para que sea mas ameno
este tutorial, vamos a implementar un ejemplo para que vean como se trabaja con el.
1er Paso, Alimentación

8. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
8
2do Paso, Protecciones (Automáticos – Disyuntores – etc.)
3er Paso, Actuadores (Contactores – Interruptores - etc)

9. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
9

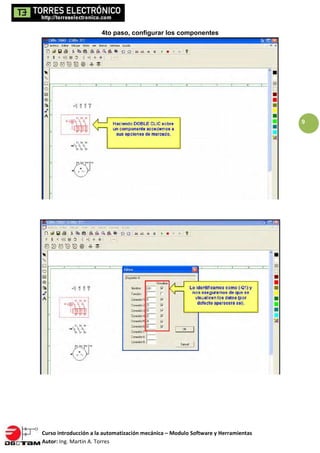

4to paso, configurar los componentes

10. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
10
Pasamos al contactor, y realizamos la misma maniobra
Y nos quedaría algo así:

11. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
11
Ahora, vamos a la parte que mas nos interesa… El control
Implementamos la siguiente herramienta en el componente recién insertado…
Y nos quedaría el componente bien direccionado….Ahora sigamos…

12. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
12
Configuramos este como Q2… (Q1 ya esta implementado)
Luego de terminar de configurar este ultimo componente, insertaremos los distintos
contactos y accionadores, sin olvidarse de configurar cada uno de ellos, ya que si no
tienen el nombre del componente que funciona sobre ellos, estos no funcionaran

13. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
13
Osea, configurados, quedaría algo así
Ahora, a la hora de configurar los contactos, interruptores y demás componentes, Hay
que tener en cuenta también la numeración de los contactos, ya que al insertar un
objeto, además de aparecer con un nombre por defecto, también incluyen una
numeración de bornes por defecto y estas se pueden contradecir con otros similares
empleados.

14. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
14
Comenzando a cerrar nuestro proyecto… El cableado
Los puntos de unión o NODOS son

15. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
15
Tratando de respetar los colores de los conductores, unimos los NODOS y nos quedaría
algo así

16. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
16
Bien, logramos hasta este punto diagramar el circuito o esquema de un arranque
directo….Ahora, vamos a simularlo para ver si funciona

17. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
17

18. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
18

19. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
19

20. Curso introducción a la automatización mecánica – Modulo Software y Herramientas
Autor: Ing. Martin A. Torres
20
Y listo, ya tenemos nuestro circuito armado y comprobado su correcta funcionalidad.
SI bien, los circuitos básicos eléctricos de control no son nada de otro mundo, no
siempre nos es fácil imaginarlos mentalmente como armarlos y comprobarlos dentro de
nuestras imaginaciones….
Como mencione desde un principio, CaDe_SIMU es una práctica e ideal herramienta para
efectuar nuestras practicas o llevar nuestras ideas a un plano mas seguro (la prueba y
error, sin antes tener que invertir en cableados, actuadores, entre otros y ver un poco de
chispas), si no que también nos puede ser útil para expresar nuestras ideas a la hora de
presentar un problema, o que tengamos que diagramar nuestras instalaciones para que
los demás puedan saber concretamente como comprende esta.
En lo que sigue del curso, podrán ver en los demás modulos distintos tipos de
automatización por contactos mecanicos, lo cual, les recomiendo leer 1ero un poco la
teoría básica antes de intentar directamente trabajar sobre los distintos circuitos que se
expresaran.
Ing. Martin Torres
