Este documento describe los beneficios de alinear ejes rotativos usando un rayo láser en lugar de relojes comparadores. La alineación láser ofrece de 10 a 100 veces más precisión que métodos tradicionales, prolongando la vida de las máquinas y reduciendo el esfuerzo de trabajo. El proceso involucra montar reflectores, hacer mediciones con el rayo láser y ver los resultados.

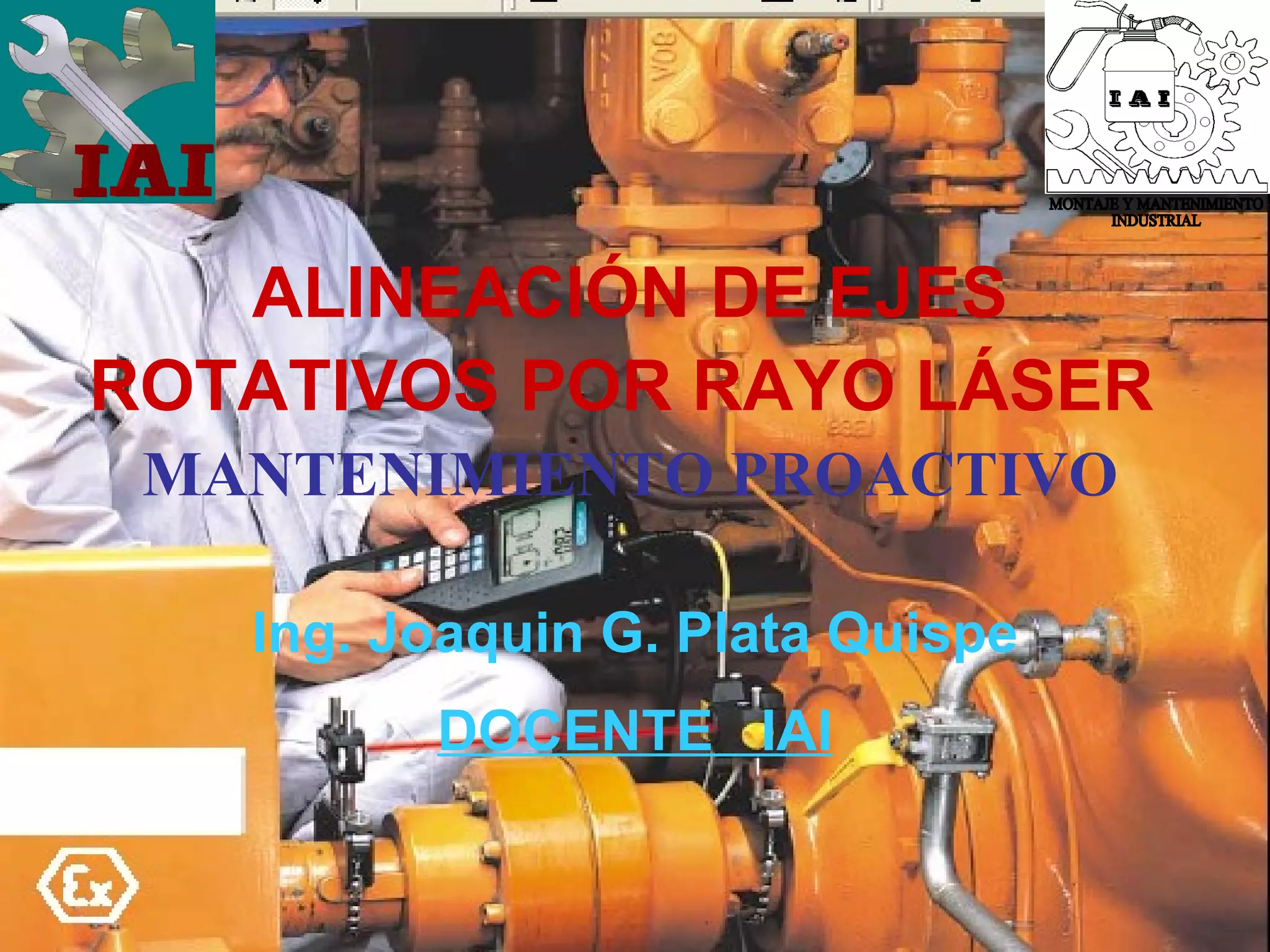

1. ALINEACIÓN DE EJES ROTATIVOS POR RAYO LÁSER MANTENIMIENTO PROACTIVO Ing. Joaquin G. Plata Quispe DOCENTE IAI MONTAJE Y MANTENIMIENTO INDUSTRIAL

2. ¿Qué precisión tienen las lecturas de relojes comparadores? Precisión 1/100 mm En tiempos pasados , la alineación de ejes con relojes comparadores y reglas eran procedimientos standard por falta de alternativas mejores. Al emplear este tipo de procedimientos dan poca precisión o potencialmente equívocos , el éxito de la operación quedaba sujeto a la experiencia, estimación y suerte.

3. ¿Qué precisión tienen las lecturas de relojes comparadores? Flecha varilla soporte Baja resolución = menor precisión Juego en uniones mecánicas. Palpador inclinado = error desalineado radial Juego axial de ejes = error desalineado angular

4. Alineación Láser Hoy en día se hace necesario que el personal de mantenimiento pueda atender rápidamente a grandes parques de máquinas, las cuales cada vez trabajan a más velocidad, y exigiendo mayor fiabilidad en la alineación de ejes.

5. Alineación Láser OPTALIGN PLUS logra cumplir con este gran desafío (mejor alineación = más tiempo de vida de las máquinas).

6. Más tiempo de vida de las máquinas La alineación de ejes por láser ofrece entre 10 y 100 veces más precisión que los métodos tradicionales. Aún más importante es resaltar su rentabilidad, ya que prolonga la vida de las máquinas y reduce esfuerzo de trabajo.

7. MONTAJE

8. LA INTRODUCCIÓN DE MEDIDAS DE MÁQUINA

9. AJUSTE DEL REFLECTOR

10. HACER LA MEDICIÓN

11. HACER LA MEDICIÓN

12. VER RESULTADOS

13. OTRAS FUNCIONES
