Este documento describe los conceptos de esfuerzo, deformación, flexión, torsión, tracción y compresión en ingeniería mecánica. Explica que el esfuerzo es la fuerza aplicada por unidad de área y que puede ser de tracción, compresión, corte, flexión u torsión. También define la deformación unitaria y elástica vs. plástica. Finalmente, señala que en torsión el giro de un cuerpo no es uniforme sino que varía linealmente con la longitud.

1. República Bolivariana de Venezuela
Instituto Universitario Politécnico “Santiago Mariño”
Extensión Porlamar
DEFORMACION, FLEXION Y TORSION
Bachiller:
Añez, Carlos. C.I:22.994.115

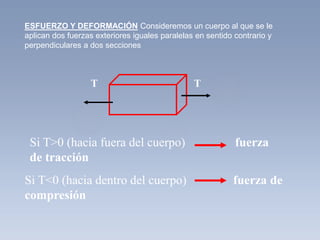

2. ESFUERZO Y DEFORMACIÓN Consideremos un cuerpo al que se le
aplican dos fuerzas exteriores iguales paralelas en sentido contrario y
perpendiculares a dos secciones
T
Si T>0 (hacia fuera del cuerpo)
de tracción
Si T<0 (hacia dentro del cuerpo)
compresión
T
fuerza
fuerza de

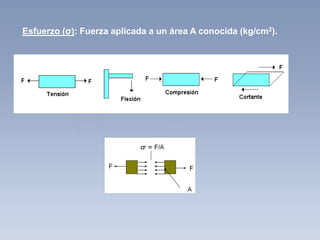

3. Esfuerzo (σ): Fuerza aplicada a un área A conocida (kg/cm2).

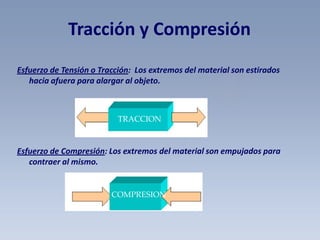

4. Tracción y Compresión
Esfuerzo de Tensión o Tracción: Los extremos del material son estirados
hacia afuera para alargar al objeto.
TRACCION
Esfuerzo de Compresión: Los extremos del material son empujados para
contraer al mismo.
COMPRESION

5. Esfuerzo de Corte: Ocurre cuando sobre el cuerpo actúan fuerzas que
tienden a cortarlo o desgarrarlo. En este caso, la superficie de corte es
perpendicular a la fuerza aplicada.
CORTE

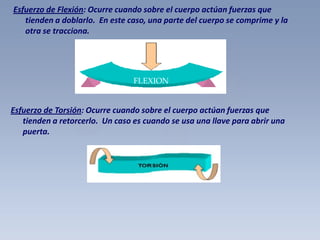

6. Esfuerzo de Flexión: Ocurre cuando sobre el cuerpo actúan fuerzas que
tienden a doblarlo. En este caso, una parte del cuerpo se comprime y la
otra se tracciona.
FLEXION
Esfuerzo de Torsión: Ocurre cuando sobre el cuerpo actúan fuerzas que
tienden a retorcerlo. Un caso es cuando se usa una llave para abrir una
puerta.

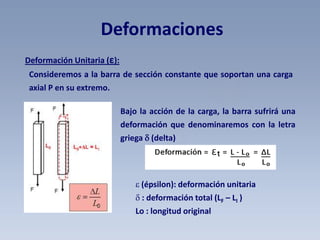

7. Deformaciones
Deformación Unitaria (ε):
Consideremos a la barra de sección constante que soportan una carga
axial P en su extremo.
Bajo la acción de la carga, la barra sufrirá una
deformación que denominaremos con la letra
griega  (delta)
 (épsilon): deformación unitaria
 : deformación total (LF – LI )
Lo : longitud original

8. Deformación Elástica
• Deformación restaurable, debido a un esfuerzo aplicado. Se presenta
tan pronto como se aplica la fuerza, permanece mientras se aplica el
esfuerzo y desaparece tan pronto como se retira la fuerza.
Deformación Plástica
• Deformación permanente de un material, cuando se quita el esfuerzo,
el material no regresa a su forma original.

9. TORSIÓN

En el caso en que se aplique torsión sobre un cuerpo, éste no gira
uniformemente alrededor de un eje, sino que el giro varía linealmente
según la longitud del cuerpo.
Ej: Sea un cilindro macizo de sección circular de radio R y longitud L,
sometida a un momento torsor:
