Este documento presenta los pasos y cálculos métricos involucrados en la construcción de una vivienda unifamiliar aislada. Explica cada etapa del proceso de construcción como la limpieza del terreno, excavación para cimentaciones, construcción de cimientos, losa, instalación eléctrica y sanitaria, colocación de bloques, techado, acabados interiores y pintura. Para cada elemento se especifica la unidad de medida usada en los cálculos como metros cúbicos, metros cuadrados o piezas.

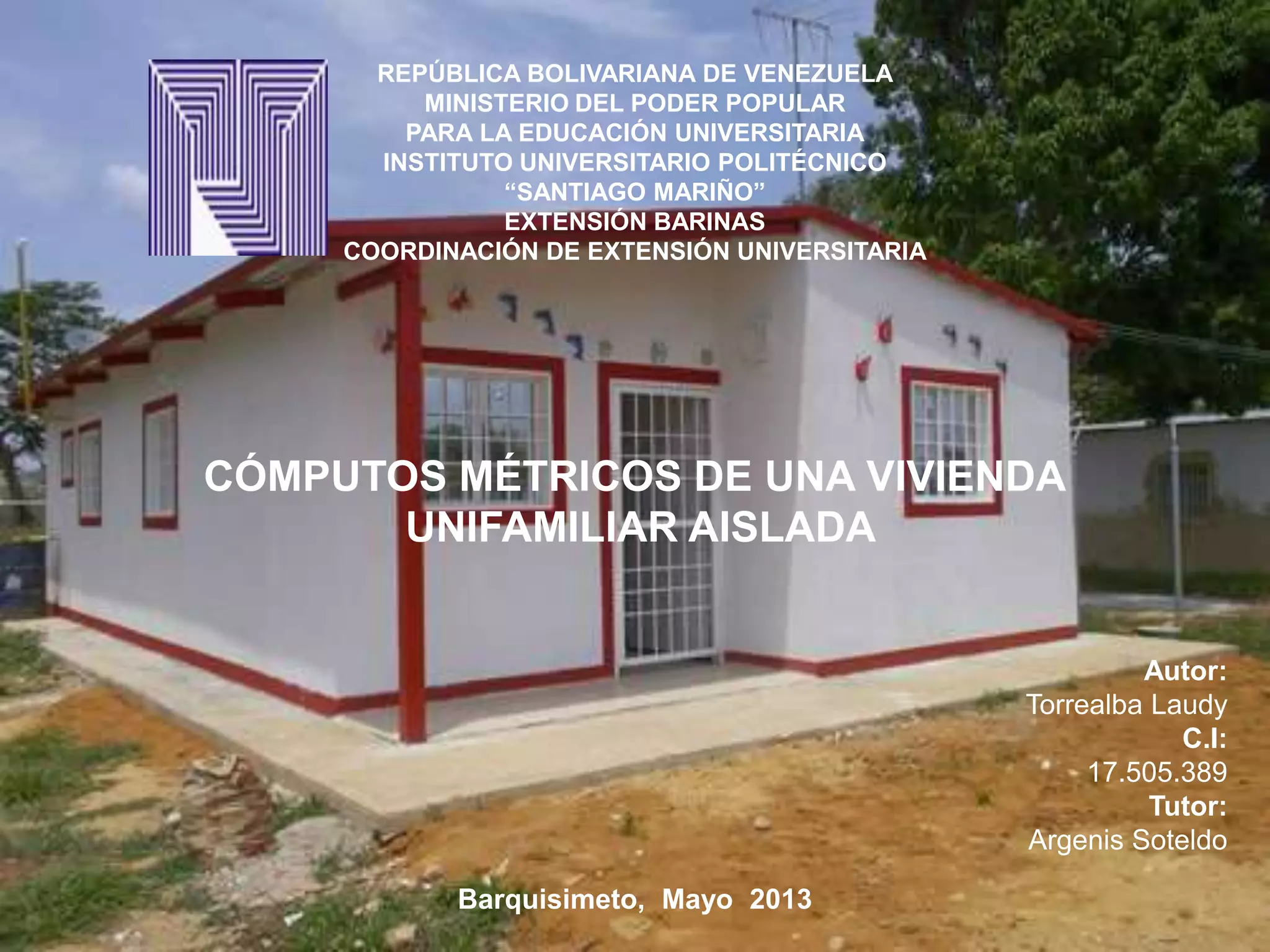

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR
PARA LA EDUCACIÓN UNIVERSITARIA
INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”
EXTENSIÓN BARINAS
COORDINACIÓN DE EXTENSIÓN UNIVERSITARIA
CÓMPUTOS MÉTRICOS DE UNA VIVIENDA
UNIFAMILIAR AISLADA
Autor:
Torrealba Laudy
C.I:
17.505.389
Tutor:
Argenis Soteldo
Barquisimeto, Mayo 2013

2. Se hará para preparar el lugar donde se va a construir, quitando
de él basura, escombro, yerba, arbustos o restos de
construcciones anteriores. El trazado es el primer paso necesario
para llevar a cabo la construcción. Consiste en marcar sobre el
terreno las medidas que tienen los planos arquitectónicos y
estructurales. De la nivelación del terreno se procederá a quitar
o colocar relleno la cual para llevar a los cómputos se calculara
en volúmenes que será altura por el ancho por el espesor y la
unidad para ello es metro cubico (M3)
LIMPIEZA Y NIVELACIÓN DEL TERRENO.

3. Son excavaciones dentro de las cuales se construye la
cimentación de una construcción. El ancho y la profundidad de
esta excavación debe ser de un tamaño adecuado a las
dimensiones de los cimientos que se van a construir, de lo
contrario, no cabrá el cimiento, si es que esta muy angosta o se
desperdiciará trabajo si se hace más ancha o mas profunda. En
cómputos se utilizara en metros cúbicos (m3) que el ancho por el
largo por la altura.
EXCAVACION PARA CIMENTACIONES

4. Son las bases que sirven de sustentación al edificio; se calculan y
proyectan teniendo en consideración varios factores tales como la
composición y resistencia del terreno, las cargas propias del edificio
y otras cargas que inciden. Se utilizara acero de refuerzo, concreto y
madera para encofrar. El acero se calculara por peso del diámetro a
utilizar por las especificaciones que tienen y dará del resultado de
multiplicar la longitud del acero por el peso en kg/mt todo esto al
igual que los zunchos a utilizar. Para el concreto se utilizara en
volumen (m3) dependiendo del área y espesor a cubrir y el encofrado
como por ejemplo en el pedestal dependiendo de las dimensiones.
CIMENTACIONES

5. La finalidad de las vigas riostras es absorber las posibles acciones
horizontales que pueden recibir los cimientos bien de la estructura bien
del propio terreno, evitando de esta forma el desplazamiento horizontal
relativo de uno respecto a otro. Para su calculo de hierro, concreto y
madera de encofrar se hará al igual que el paso anterior.
VIGAS DE RIOSTRA

6. REPLANTEO ENCOFRADO Y VACIADO DE LOSA

7. COLOCACION DE TUBERIAS
Se colocan las tuberías de aguas negras que es donde
circulas los líquidos contaminados, requieren de sistemas de
tratamiento debido en cumplimiento con las normativas
vigentes y tuberías de aguas blancas para el consumo
humano, también se colocan tuberías para la electrificación.
Aparte se utilizan piezas requeridas a lo largo de la losa. La
cantidad de tuberías a utilizar el los cómputos es en metro
lineal.

8. COLOCACION DE MALLA Y ENCOFRADO
Se coloca la malla ya habiendo calculado los metros
cuadrados (m2) del área de la losa , la malla electro soldada
comercialmente tiene diferentes medidas de presentación
tanto el ancho como largo.
Para el encofrado tanto con madera como con acero se
calcula con la longitud y el espesor a vaciar.

9. VACIADO CON CONCRETO
El ultimo paso para culminar la losa se calcula en metro
cubico el concreto a utilizar y ese volumen se calcula con el
área y el espesor que se requiera (m3).

10. COLOCACION DE BLOQUES
Los bloques mas utilizados para la construcción de una
vivienda es el bloque de concreto y las medidas mas usadas
es el de medidas de 15cmx20cmx40cm y para calcular
cuanto se van a utilizar se multiplica el ancho por el alto de
la pared que se quiera y el resultado va a dar en metros
cuadrados (m2). También se colocaría marcos de puertas y
ventanas que cada una se expresan por piezas.

11. MACHONES Y VIGAS DE CORONA
Esto le dará la resistencia adecuada a la vivienda y su
concreto se calcula en volumen en ancho por largo por la
longitud que se requiera (m3)

12. COLOCACION DE TECHO
El siguiente paso seria colocar el techo y estos existen en
gran variedad como acerolit, cinduteja, zinc las cuales
primero se mide el área perimetral de la vivienda expresada
en metros cuadrados (m2), si se utilizará machihembrado se
obtendría el área y luego se multiplicaría por el porcentaje
de desperdicio.

13. EMPOTRAMIENTO DE TUBERIAS
Luego se procedería a empotrar las tuberías de aguas
blancas, negras y de electricidad en las paredes, que la
cantidad a utilizar se mediría en metros lineales. También se
utilizaría una serie de accesorios que se presentan por
piezas como por ejemplo los cajetines para los
tomacorrientes.

14. REVESTIMIENTO DE PAREDES
El siguiente paso corresponde a la colocación de friso base y
acabado y el calculo en cómputos métricos seria en metros
cuadrados (m2) que puede variar en con espesor de 1.5 a
2.5cm.

15. COLOCACION DE CERAMICA
La colocación de cerámica puede variar ya que cada pieza
tiene diferentes tamaños en sus presentaciones comerciales
la cantidad a utilizar será calculado en metros cuadrados
(m2) de ancho por largo. En este paso se colocaria tambien
las piezas sanitarias.

16. ELECTRIFICACION
Se cableara las tuberías de electrificación y la cantidad de
cable a utilizar seria en metros lineales y los accesorios
como tomacorrientes, switches, breakers entre otros se
especificarían en piezas.

17. COLOCACION DE PUERTAS Y VENTANAS
Cada puerta y ventana se colocara por piezas.

18. Acabado de Pintura
Para culminar una vivienda el ultimo paso seria la pintura en
caucho y aceite y ella se calcularía en metros cuadrados.
