1. CURSO: HISTORIA DE LA BIOLOGIA
UNIDAD III
Procedimiento para la fabricación de un microscopio
rudimentario
Facilitadores :
María Dora Guadalupe Sicairos Cabrera
Fernando Espinoza Luque
Jesús Torres Alvarado

2. Partes del microscopio
1.- Lente segundo ocular
1
2.- Soporte para el cilindro
7
3.- Tuerca y perno
2 4.-Plataforma
9
5.-Espejo
10
3 6.-Base
4
8
7.- Tubo de bambú
5 8.- Soporte vertical
6
9.- Lente primer ocular
10.- Lente*

3. Materiales requeridos para la construcción de:
Cilindro
1. Un lente doble convexo hecho con la bombilla 6
3
de una linterna de lapicero.
5
2. Un corcho de 1".
3. Dos lentes de relojero con distancias focales
cortas (5 - 10 cm.) 3
4. Un tubo de bambú de aproximadamente 8" de
4
longitud y cuyo diámetro interior debe ser
ligeramente menor que el diámetro de los lentes
1
del ocular. 2
5. Cinta aislante.
6. Cartulina gruesa.

4. Soporte del Cilindro
7. Un pedazo de madera de 1 " x 2 1/2" x 7"
7
Plataforma
8. Un pedazo de madera de 1/2" x 4" x
6" para la base.
9. Un pedazo de madera de 1/2" x 2" x 9 12
6" para la plataforma. 11
10. Dos pedazos de tira de metal de 2". 8
13
11. Dos tuercas y pernos de 3/16" y 1
1/2" de longitud. 10
12. Dos pedazos de tira de metal de 1".
13. Clavos de alambre delgados de 1
1/2"

5. Pedestal
14. Base de madera de 1" x 4" x 7".
15. Dos soportes verticales de madera
de 1" x 2" x 5".
16. Soporte de madera para el espejo de
1/2" x 1 " x 2".
17. Dos pedazos de metal de 2 1/2" de 15
18
longitud.(tiras) 14
18. Un espejo de 1" x 2". 17
19. Perno y tuerca de 1/4" y 3 1/2" de 16
19
longitud.

6. Procedimiento para la construcción
Nota: La distancia entre el lente objetivo y el primer lente del ocular es
una distancia determinada e invariable cuya longitud puede ser
obtenido por medio de la formula D = S + Fe donde S se encuentra
en la formula:
ó S = 11 f
donde f es la distancia focal del lente objetivo y F es la distancia focal del
primer lente del Ocular *
* Aquí encontraremos un link a el video de explicación de la formula.

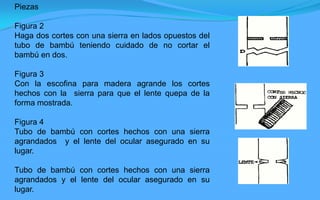

7. Piezas
Figura 2
Haga dos cortes con una sierra en lados opuestos del
tubo de bambú teniendo cuidado de no cortar el
bambú en dos.
Figura 3
Con la escofina para madera agrande los cortes
hechos con la sierra para que el lente quepa de la
forma mostrada.
Figura 4
Tubo de bambú con cortes hechos con una sierra
agrandados y el lente del ocular asegurado en su
lugar.
Tubo de bambú con cortes hechos con una sierra
agrandados y el lente del ocular asegurado en su
lugar.

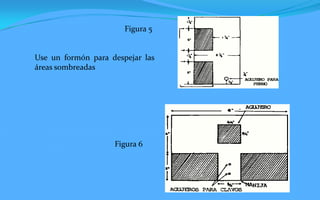

8. Figura 5
Use un formón para despejar las
áreas sombreadas
Figura 6

9. Figura 7
Agujeros para
pernos, agujeros para
clavos a 1 3/4" el uno del
otro
El segundo ocular puede ser colocado más adelante sin utilizar la formula.
1. Colocando el lente del ocular en el bambú En la distancia D (ver nota más arriba) de
uno de los extremos del tubo de bambú, haga cortes con una sierra a través de
menos de la mitad del tubo. Repita esta operación en el otro lado. Asegúrese de no
atravesar el tubo de un lado al otro.
2. Tome la escofina y agrande el corte hasta que sea lo suficientemente grande como
para que el lente del ocular quepa firmemente.
Es posible que también sea necesario agrandar el corte en el otro lado para que el
lente quepa de tal manera que el centro exacto del lente quede en el centro del tubo.

10. 3. Asegúrese de que el lente se encuentre en el centro del tubo y también que este
perpendicular al eje longitudinal del tubo.
4. Inserte el lente y cubra los cortes con cinta aislante.
5. Encajando el objetivo: Encaje el corcho en el tubo de bambú. Corte cualquier parte
del corcho que se extienda por más de 5 milímetros fuera del tubo.
6. Con un taladro para corcho de diámetro ligeramente menor que el diámetro de la bombilla de
la linterna de lapicero, taladre un agujero en el centro exacto del corcho.
7. Fuerce el lente en' el agujero de manera que permanezca en su lugar firmemente. Asegúrese
de que el ocular y los lentes del objetivo se encuentren paralelos.
8. Inserte el corcho en el bambú de manera que los centros de los dos lentes se
encuentren separados exactamente por la distancia "D" y que el corcho llene todo el agujero en
el tubo.
9. Corte y lije el pedazo de madera de 6" x 2 1/2" x 7".
10. Con una sierra, corte las líneas indicadas en la Figura 5

11. 11. Con un formón, corte toda la madera que esté de sobra de la manera que se indica.
12. Corte la pieza para la base de la plataforma como se indica en la Figura 6.
13. Utilizando un clavo como barrena de taladro, perfore dos agujeros en el mango de
la pieza de la base para unirla al soporte del cilindro.
14. Con un formón, abra un agujero cuadrado de 3/5" en la pieza de la base de
manera que el centro de ese agujero se encuentre directamente por debajo del centro
de los lentes.
15. Plataforma movible: Con un formón abra un agujero cuadrado de 3/4" en el centro
de esta pieza, verificando que su centro se encuentre directamente por debajo del
centro de los lentes.
16. Utilizando un clavo de alambre delgado de 1 1/2" como barrena de taladro, perfore
cuatro agujeros en la plataforma movible en las posiciones indicadas en la Figura 7.
17. Con una barrena de taladro de 3/16", perfore dos agujeros en esta pieza en las
posiciones indicadas en la figura.

12. 18. En el lado inferior de la plataforma movible, anche el agujero de 3/16"
hasta que la tuerca quepa en él. Perfore un agujero a través de las tiras de
metal de 1" y clave sobre la tuerca.
Asegúrese de que el perno gire libremente en la tuerca (ver la Figura 8).
19. Doble los pedazos de zuncho de 9" como se muestra en la Figura 9
y clávelos a la plataforma de la manera indicada. Estas piezas sostendrán el
portaobjeto en su lugar.
20. Utilizando cuatro clavos como guías, clave los cuatro clavos de 1 1/2" a la
pieza de la base.
Corte y separe las cabezas de estos clavos. Verifique que la plataforma se
mueva libremente hacia arriba y hacia abajo cuando Usted gire los pernos de
ajuste.
21. Pedestal: Corte, escuadre y alise todos los pedazos de madera
mencionados en los números 14, 15 y 16.

13. 22. Perfore un agujero de 1/4" a través de los dos soportes verticales y el
soporte del cilindro de manera que el perno de 1/4" quepa a través de los
tres y que el soporte del cilindro gire en su eje ( ver la Figura 12).
23. Clave los dos soportes verticales al pedestal tal como se indica en la
Figura 11.
24. Ensamble el soporte del espejo como se muestra en la Figura 12.
25. Determine el lugar adecuado para el espejo montando el sopor te del
cilindro temporalmente en los soportes verticales y determinando dónde
se encuentra el lente. Coloque el soporte del espejo de manera que el
centro del espejo se encuentre directamente debajo del centro del lente del
objetivo.
26. Pinte o barnice todo el instrumento.

14. 27. Asegure el espejo a su soporte utilizando goma.
28. Ajustes Finales: Clave la plataforma al soporte del cilindro de la manera que se
muestra en la Figura 13.
29. Una el cilindro al sopor te utilizando alquitrán aislante.
30. Enfoque: Con un portaobjeto sostenido en la plataforma de manera
segura, enfoque la imagen ajustando la plataforma movible. Ponga su ojo sobre el
extremo superior abierto del bambú y ajuste hasta que vea una imagen clara del
portaobjeto. Retire su ojo hasta que la imagen llene todo el campo de visión y
realice otros pequeños ajustes.
31. El lente del segundo ocular: Tome el otro lente de relojero y colóquelo sobre
el tubo de bambú abierto. Si la imagen llena el campo de visión, asegúrelo. No
obstante, si no llena el campo de visión, mueva el lente hacia arriba y hacia abajo
hasta que encuentre el lugar donde la imagen tiene el mayor tamaño.

15. 32. El factor más importante en la claridad de la imagen es la distancia
entre el objetivo y el primer lente del ocular. Si la imagen no es perfectamente
clara, es posible que esta distancia necesite un ajuste final.
33. Enrolle cartulina gruesa en un cilindro de longitud similar a la distancia
desde el extremo superior del bambú al lente en la posición correcta, y cuyo
diámetro deberá ser apenas menor que el diámetro exterior del tubo de bambú.
Coloque el lente sobre este cilindro.
34. Enrolle otro cilindro que quepa apretadamente sobre el tubo de bambú y el
primer cilindro.
Este cilindro mantendrá al primer cilindro en su lugar y también sostendrá
al lente que se encuentra sobre el cilindro pequeño ( ver la Figura 14).

16. Figura 8

17. Figura 9

18. Piezas de un microscopio
compuesto
Figura 10
Figura 11

19. Figura 12
Marco del espejo

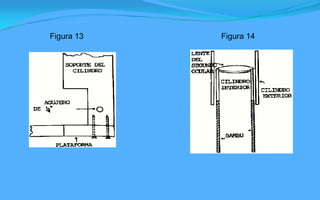

20. Figura 13 Figura 14
