1. COLEGIO NACIONAL NICOLAS
ESGUERRA
CRISTIANDANIELRODRIGUEZ LOPEZ
804

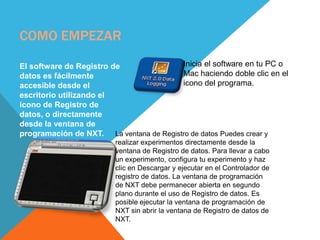

2. COMO EMPEZAR
Inicia el software en tu PC o
El software de Registro de
Mac haciendo doble clic en el
datos es fácilmente
icono del programa.
accesible desde el
escritorio utilizando el
icono de Registro de
datos, o directamente
desde la ventana de
programación de NXT. La ventana de Registro de datos Puedes crear y
realizar experimentos directamente desde la
ventana de Registro de datos. Para llevar a cabo
un experimento, configura tu experimento y haz
clic en Descargar y ejecutar en el Controlador de
registro de datos. La ventana de programación
de NXT debe permanecer abierta en segundo
plano durante el uso de Registro de datos. Es
posible ejecutar la ventana de programación de
NXT sin abrir la ventana de Registro de datos de
NXT.

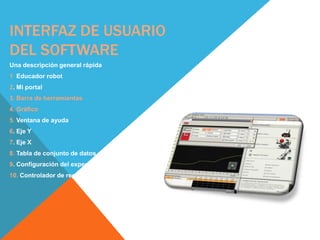

3. INTERFAZ DE USUARIO
DEL SOFTWARE
Una descripción general rápida
1. Educador robot
2. Mi portal
3. Barra de herramientas
4. Gráfico
5. Ventana de ayuda
6. Eje Y
7. Eje X
8. Tabla de conjunto de datos
9. Configuración del experimento
10. Controlador de registro de datos

4. INTERFAZ DE USUARIOS DEL SOFTWARE
Educador robot
aquí encontrarás instrucciones de construcción y programación especiales para Registro de
datos utilizando tres modelos de registro de datos de NXT.
Mi portal
desde aquí podrás acceder a www.MINDSTORMSeducation.com y descargar
herramientas, material e información.
La barra de herramientas
la barra de herramientas contiene herramientas de predicción, herramientas de análisis y otras
herramientas que te ayudarán a analizar en profundidad tus resultados.
Gráfico:
El Gráfico es la representación visual de archivo de registro. Crea predicciones,
realiza experimentos y analiza tus
resultados directamente en el Gráfico.
Ventana de ayuda
Recibe sugerencias y ayuda si lo necesitas, o utiliza la guía para acceder a la
extensa biblioteca de ayuda.
Eje Y
El eje y muestra la unidad de medida de un sensor. La unidad de medida varía entre un sensor y
otro y puede variar según el país. Puedes crear varios ejes de forma que cada sensor tenga su
propio eje y en el Gráfico.
Eje X
El eje x siempre muestra la duración de un experimento.
Tabla de conjunto de datos
La tabla de conjunto de datos contiene predicciones y valores de sensor.

5. HERRAMIENTAS
Herramientas de predicción
Realiza predicciones de lo que ocurrirá al realizar el
experimento utilizando las herramientas de predicción.
Utiliza el lápiz para trazar una predicción o una fórmula
predictiva para crear una línea recta.
Recopilación de datos
Los datos del experimento se recopilan en el ladrillo
NXT al
hacer clic en Descargar y ejecutar. Los datos se
guardan en
un archivo de registro y se muestran en el Gráfico y en
la
Tabla de conjunto de datos.
Herramientas de análisis
Una vez recopilados los datos, analiza puntos sencillos
o rangos utilizando las herramientas de análisis. Las
herramientas de análisis muestran el mínimo, el
máximo y
la media. Las herramientas de análisis también te

6. COMPONENTES
1x 448521 Mini figure1x
306541
2x 4299119 Pieza central de
rueda,
18X14, gris
1x 609326 Mini figure, peluca con cola
de caballo, negra
2x 4153005
Neumático, 24X14, negro
1x 4261269 Mini
figure, cabeza, amarilla
1x 4275606
con surfista
4x 4494222 Pieza central de
rueda, 24X4, gris
Mini figure, cuerpo, blanco
4x 281526
Neumático, 30.4X4, negro
1x 4120158 Mini
figure, piernas, naranja
1x 306548 Ladrillo, 1X2, verde
translúcido
2x 4119589 Espiga de
conexión, doble módulo de
2, negro
1x306541
Ladrillo, 1X2, rojo translúcido
2x 4211688
Espiga de
conexión, mango, gris
2x
1x 306544
translúcido
Ladrillo, 1X2, amarillo
4225033
Espiga de conexión,
doble módulo de 3, gris

7. COMPONENTES
4x 4211445
Plancha, 1X4, gris
2x
2x 4211444 Plancha
agujereada, 2X4, gris
4210655 Bloque
transversal, módulo
de 2X1, gris oscuro
2x 4107783 Bloque
angular, 2 (180º), negro
2x
421154 Plancha
agujereada, 2X6, gris
2x
4100396
2x
2x 4211449 Plancha
agujereada, 2X8, gris
60x
36x
2x 4255563
dientes,
negro
Engranaje, de 36
2x
4121715
Faja, 24
mm, roja
70905 Faja, 33
mm, amarilla
Espiga de conexión
con fricción, negra
655826 Espiga de conexión con
fricción, módulo de 3, negra
421093
Viga con pernos, 1X2 con
orificio transversal, gris oscura

8. COMPONENTES
1x
4297174
Sensor
ultrasónico, NXT
1x
4156530
3x 4297008 Servomotor
interactivo, NXT
1x
4296825
NXT
Bola, 52
mm, roja
4x
4297
Neumático, 56X26, negro
1x
42969 Sensor
acústico, NXT
1x 4296917 Sensor
fotosensible, NXT
4x
4297210
Pieza
central de rueda, 30X20, gris
3x
2x 4296929
táctil, NXT
Sensor
4494063
Cable
convertidor, NXT
