El documento proporciona instrucciones para usar el software de registro de datos de LEGO MINDSTORMS. Describe cómo iniciar el software, realizar experimentos y recopilar datos directamente desde la ventana de registro de datos o programando un robot NXT. También proporciona una breve descripción de las características principales de la interfaz como la barra de herramientas, el gráfico y la tabla de datos.

1. Curso:803
Codigo:16
Huerfanito1999@gmail.com

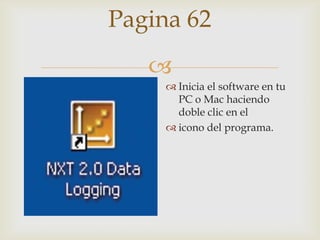

2. Pagina 62

 Inicia el software en tu
PC o Mac haciendo
doble clic en el
 icono del programa.

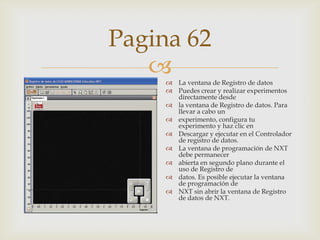

3. Pagina 62

 La ventana de Registro de datos
 Puedes crear y realizar experimentos
directamente desde
 la ventana de Registro de datos. Para
llevar a cabo un
 experimento, configura tu
experimento y haz clic en
 Descargar y ejecutar en el Controlador
de registro de datos.
 La ventana de programación de NXT
debe permanecer
 abierta en segundo plano durante el
uso de Registro de
 datos. Es posible ejecutar la ventana
de programación de
 NXT sin abrir la ventana de Registro
de datos de NXT.

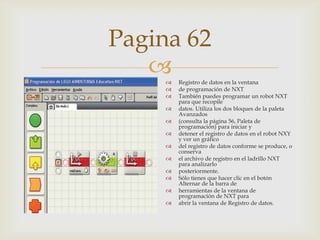

4. Pagina 62













Registro de datos en la ventana
de programación de NXT
También puedes programar un robot NXT
para que recopile
datos. Utiliza los dos bloques de la paleta
Avanzados
(consulta la página 56, Paleta de
programación) para iniciar y
detener el registro de datos en el robot NXY
y ver un gráfico
del registro de datos conforme se produce, o
conserva
el archivo de registro en el ladrillo NXT
para analizarlo
posteriormente.
Sólo tienes que hacer clic en el botón
Alternar de la barra de
herramientas de la ventana de
programación de NXT para
abrir la ventana de Registro de datos.

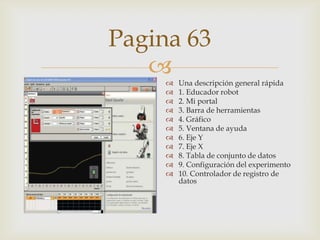

5. Pagina 63












Una descripción general rápida
1. Educador robot
2. Mi portal
3. Barra de herramientas
4. Gráfico
5. Ventana de ayuda
6. Eje Y
7. Eje X
8. Tabla de conjunto de datos
9. Configuración del experimento
10. Controlador de registro de
datos

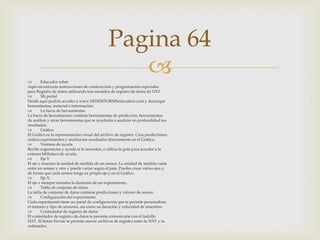

6. Pagina 64


Educador robot
Aquí encontrarás instrucciones de construcción y programación especiales
para Registro de datos utilizando tres modelos de registro de datos de NXT.

Mi portal
Desde aquí podrás acceder a www.MINDSTORMSeducation.com y descargar
herramientas, material e información.

La barra de herramientas
La barra de herramientas contiene herramientas de predicción, herramientas
de análisis y otras herramientas que te ayudarán a analizar en profundidad tus
resultados.

Gráfico
El Gráfico es la representación visual del archivo de registro. Crea predicciones,
realiza experimentos y analiza tus resultados directamente en el Gráfico.

Ventana de ayuda
Recibe sugerencias y ayuda si lo necesitas, o utiliza la guía para acceder a la
extensa biblioteca de ayuda.

Eje Y
El eje y muestra la unidad de medida de un sensor. La unidad de medida varía
entre un sensor y otro y puede variar según el país. Puedes crear varios ejes y,
de forma que cada sensor tenga su propio eje y en el Gráfico.

Eje X
El eje x siempre muestra la duración de un experimento.

Tabla de conjunto de datos
La tabla de conjunto de datos contiene predicciones y valores de sensor.

Configuración del experimento
Cada experimento tiene un panel de configuración que te permite personalizar
el número y tipo de sensores, así como su duración y velocidad de muestreo.

Controlador de registro de datos
El controlador de registro de datos te permite comunicarte con el ladrillo
NXT. El botón Enviar te permite mover archivos de registro entre tu NXT y tu
ordenador.

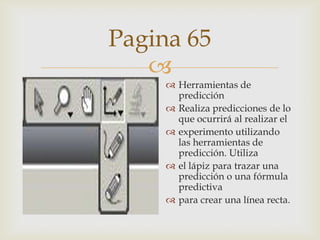

7. Pagina 65

 Herramientas de
predicción
 Realiza predicciones de lo
que ocurrirá al realizar el
 experimento utilizando
las herramientas de
predicción. Utiliza
 el lápiz para trazar una
predicción o una fórmula
predictiva
 para crear una línea recta.

8. Pagina 65

 Recopilación de datos
 Los datos del
experimento se recopilan
en el ladrillo NXT al
 hacer clic en Descargar y
ejecutar. Los datos se
guardan en
 un archivo de registro y
se muestran en el Gráfico
y en la
 Tabla de conjunto de
datos.

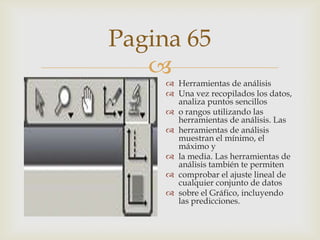

9. Pagina 65

 Herramientas de análisis
 Una vez recopilados los datos,
analiza puntos sencillos
 o rangos utilizando las
herramientas de análisis. Las
 herramientas de análisis
muestran el mínimo, el
máximo y
 la media. Las herramientas de
análisis también te permiten
 comprobar el ajuste lineal de
cualquier conjunto de datos
 sobre el Gráfico, incluyendo
las predicciones.

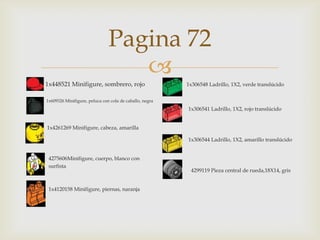

10. 
Pagina 72

1x448521 Minifigure, sombrero, rojo

1x306548 Ladrillo, 1X2, verde translúcido
1x609326 Minifigure, peluca con cola de caballo, negra
1x306541 Ladrillo, 1X2, rojo translúcido
1x4261269 Minifigure, cabeza, amarilla
1x306544 Ladrillo, 1X2, amarillo translúcido
4275606Minifigure, cuerpo, blanco con
surfista
1x4120158 Minifigure, piernas, naranja
4299119 Pieza central de rueda,18X14, gris

11. Pagina 73


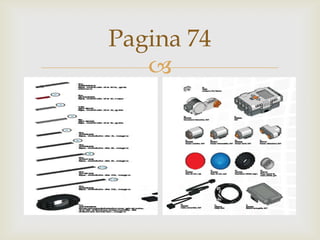

12. Pagina 74

