El documento describe el software de registro de datos, que permite a los usuarios crear experimentos y recopilar datos de sensores en un robot NXT. Los usuarios pueden iniciar el software en su computadora y crear experimentos en la ventana de registro de datos, o programar al robot para que recolecte datos automáticamente. El software presenta una interfaz gráfica que incluye un gráfico de los datos recolectados, ejes X e Y, una tabla de datos y herramientas para predecir resultados y analizar los datos.

2. Registro de datos
El software de registro de datos es fácilmente accesible desde el escritorio utilizando el
icono de registro de datos, o directamente desde la ventana de programación de NXT.
1
Inicia el software en tu PC o Mac haciendo
doble clic en el icono del programa.
2
Puedes crear experimentos desde la
ventana de registro de datos. Para llevar a
cabo un experimento, configura tu
experimento y haz clic en descargar y
ejecutar en el controlador de registro de
datos.
3
También puedes programar tu robot para
que recopile datos. Usa los dos bloques de
la paleta avanzados para iniciar y detener el
registro de datos en el robot y ver un gráfico
del registro de datos.
62

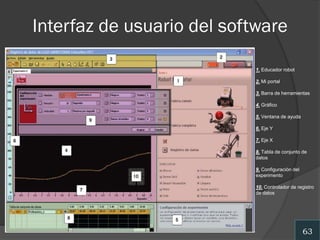

3. Interfaz de usuario del software
1. Educador robot
2. Mi portal
3. Barra de herramientas
4. Gráfico
5. Ventana de ayuda
6. Eje Y
7. Eje X
8. Tabla de conjunto de
datos
9. Configuración del
experimento
10. Controlador de registro
de datos
63

4. Interfaz de usuario del software
Educador robot
1
Aquí encontrarás instrucciones de construcción y programación
especiales para Registro de datos utilizando tres modelos de
registro de datos de NXT.
Eje Y
6
Mi portal
2
Desde aquí podrás entrar a www.MINDSTORMSeducation.com y
descargar herramientas, material e información.
7
La barra de herramientas
3
La barra de herramientas contiene herramientas de predicción,
herramientas de análisis y otras herramientas que te ayudarán a
analizar en profundidad tus resultados.
4
5
Ventana de ayuda
Recibe sugerencias y ayuda si lo necesitas, o utiliza la guía para
acceder a la extensa biblioteca de ayuda.
Eje X
El eje x siempre muestra la duración de un experimento.
Tabla de conjunto de datos
8
Gráfico
El Gráfico es la representación visual del archivo de registro.
Crea predicciones, realiza experimentos y analiza tus resultados
directamente en el Gráfico.
El eje y muestra la unidad de medida de un sensor. La unidad de medida
varía entre un sensor y otro y puede variar según el país. Puedes crear
varios ejes y, de forma que cada sensor tenga su propio eje y en el Gráfico.
La tabla de conjunto de datos contiene predicciones y valores de sensor.
Configuración del experimento
9
Cada experimento tiene un panel de configuración que te permite
personalizar el número y tipo de sensores, así como su duración y
velocidad de muestreo.
Controlador de registro de datos
10
El controlador de registro de datos te permite comunicarte con el ladrillo
NXT. El botón Enviar te permite mover archivos de registro entre tu NXT
y tu ordenador.
64

5. Herramientas
Herramientas de predicción:
Realiza predicciones de lo que
ocurrirá al realizar el experimento
utilizando las herramientas de
predicción. Utiliza el lápiz para trazar
una predicción o una fórmula
predictiva para crear una línea recta.
Recopilación de datos:
Los datos del experimento se
recopilan en el ladrillo NXT al
hacer clic en Descargar y ejecutar.
Los datos se guardan en
un archivo de registro y se muestran
en el Gráfico y en la
Tabla de conjunto de datos.
Herramientas de análisis:
Una vez recopilados los datos,
analiza puntos sencillos utilizando
herramientas de análisis. Las
herramientas de análisis también te
permiten comprobar el ajuste lineal
de cualquier conjunto de datos sobre
el gráfico, incluyendo predicciones.
65
