Este documento trata sobre estándares y especificaciones para cableado estructurado. Explica conceptos clave como categorías de cable UTP, topología en estrella, componentes de un sistema de cableado estructurado como cuartos de telecomunicaciones y áreas de trabajo, y métricas como atenuación y crosstalk. También proporciona detalles sobre normas y organizaciones como TIA/EIA que establecen estándares para garantizar el desempeño adecuado de las redes de cableado.

1. En Dios confiamos

2. Cableado Estructurado
Ing. Juan O. Copa Mayorga
jcopa@digicorp.com.bo
Cel - 67898832

3. Sistemas telefónicos y de computación
Tecnología ethernet
Comités técnicos
3

4. TIA. “Telecommunications Industry Association”
EIA. “Electronic Industries Alliance”
4

5. Desde 1985 hasta el día de hoy, ha sido la realización y aceptación de un conjunto de
recomendaciones (llamadas “estándares”)
En Marzo de 2013 entró en vigencia la revisión “C” de la recomendación, conocida como
ANSI/TIA/EIA-569-C
5

6. AMERICAN NATIONAL STANDARD INSTITUTE
ISO INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
6

7. ELECTRONIC INDUSTRIES ALLIANCE
TELECOMMUNICATIONS INDUSTRY ASSOCIATION
7

8. UL UNDERWRITERS LABORATORIES, INC.
ETL TESTING LABORATORIES, INC.
8

9. 9

10. El objetivo fundamental de un
estándar es garantizar el mínimo
nivel
Los códigos son lineamientos y
procedimientos exclusivamente para la
protección de la vida Humana.
10

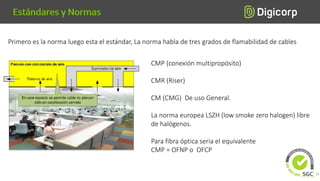

11. Primero es la norma luego esta el estándar, La norma habla de tres grados de flamabilidad de cables
CMP (conexión multipropósito)
CMR (Riser)
CM (CMG) De uso General.
La norma europea LSZH (low smoke zero halogen) libre
de halógenos.
Para fibra óptica seria el equivalente
CMP = OFNP o OFCP
11

12. Sustituciones permitidas de acuerdo con el artículo 800.154 de la norma NFPA® 70:
UTP par trenzado sin blindar
FTP par trenzado con hoja metalizada
STP par trenzado blindado y en cada par
contiene un lamina metálica
Cualquier cable que no esta aterrado se convierte en antena, por eso debe aterrarse.
La hojas metalizadas son mas eficientes para las interferencias de RF y a las mallas
puede pasar la RF. 12

13. 1.- Cableado Estructurado
TIA/EIA 568-C
TIA/EIA 568-C.0 (Febrero 2009)
Genérico de cableado de telecomunicaciones para los clientes locales
TIA/EIA 568-C.1 (Febrero 2009)
Edificio Comercial de Telecomunicaciones de cableado estándar - Parte 1:
Requisitos generales
TIA/EIA 568-C.2 ( Agosto 2009)
Edificio Comercial de Telecomunicaciones de cableado estándar - Parte 2: cableado
balanceado de par trenzado Componentes
TIA/EIA 568-C.3 (Junio 2008)
Componentes de cableado de fibra óptica estándar
TIA/EIA 568-C.4 (Julio 2011)
Cableado Coaxial Broadband y Componentes Estándar
13

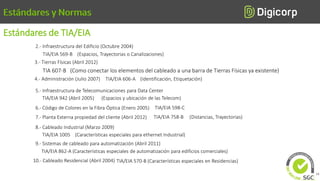

14. Estándares de TIA/EIA
2.- Infraestructura del Edificio (Octubre 2004)
TIA/EIA 569-B (Espacios, Trayectorias o Canalizaciones)
3.- Tierras Físicas (Abril 2012)
TIA 607-B (Como conectar los elementos del cableado a una barra de Tierras Físicas ya existente)
4.- Administración (Julio 2007) TIA/EIA 606-A (Identificación, Etiquetación)
5.- Infraestructura de Telecomunicaciones para Data Center
TIA/EIA 942 (Abril 2005) (Espacios y ubicación de las Telecom)
6.- Código de Colores en la Fibra Óptica (Enero 2005) TIA/EIA 598-C
7.- Planta Externa propiedad del cliente (Abril 2012) TIA/EIA 758-B (Distancias, Trayectorias)
8.- Cableado Industrial (Marzo 2009)
TIA/EIA 1005 (Características especiales para ethernet Industrial)
9.- Sistemas de cableado para automatización (Abril 2011)
TIA/EIA 862-A (Características especiales de automatización para edificios comerciales)
10.- Cableado Residencial (Abril 2004) TIA/EIA 570-B (Características especiales en Residencias)
14

15. Es un método de diseño e instalación de infraestructura integral de cableado para voz, datos,
video y control.
Beneficios de estructurar: incremento en la eficiencia y la productividad con una
reducción importante de costos de operación de las redes
15
15

16. Ancho de Banda
Si, por ejemplo, hemos determinado que una cámara requiere 2 Mbps, pues entones
no podremos colocar en esa red más de: 40Mbps / 2 Mbps = 20 cámaras. Así de sencillo.
Velocidad se mide en Hz
Cantidad de información,
se mide de bps
16

17. Fundamentos de un Centro de Datos (Data Center) Espacios
Los Data Centers se pueden clasificar según el tamaño o el número de gabinetes de equipos:
Pequeños
Medianos
Grandes
Utilización de espacios en un data center típico:
•Equipo de Gabinetes (30%)
•Los pasillos y espacios libres entre los gabinetes (30%)
•Energía y Equipo de enfriamiento (20%)
•Oficinas y otros cuartos (20%)
17

18. Data center espacios (vista de arriba)
Edificios comerciales espacios (vista lateral)
Diseño conceptual — Edificios comerciales vs. data
centers
18

19. Ejemplo de una disposición física del Data center
19

20. Es esencial que el ambiente de las salas de telecomunicaciones pueda mantenerse las 24
horas del día, los 365 días del año
Temperatura
Humedad
20

21. Se estima que la “vida productiva” de un sistema de cableado para edificios comerciales debe ser
de 15 a 25 años.
En este período, las tecnologías de telecomunicaciones seguramente cambien varias veces. Es por
esto que el diseño del cableado debe prever grandes anchos de banda, y ser adecuado tanto a las
tecnologías actuales como a las futuras.
21

22. Es la pérdida de la señal en las pruebas en enlaces o canales.
La atenuación por inserción de cada uno de los elementos de conectividad es de gran
importancia evitarla.
22

23.  Unificar los servicios.
 Soportar aplicaciones más robustas.
 Eliminar por completo los sistemas propietarios de conexión.
 “Transmitir a anchos de banda y velocidades cada vez más altos con menor pérdida”.
Características de un sistema de CE:
23

24. El 80% de las empresas en Latinoamérica tienen problemas con su cableado
influyendo directamente en el rendimiento de su red.
El mayor porcentaje de cuellos de botella de una red se encuentran en los Patch Cord
entre el 60% al 90 %.
El Cableado representa el 70% de las caídas en las redes de Telecomunicaciones.
24

25. ►Cableado Horizontal (2)
►Cableado Vertebral “Backbone”(4)
►Área de Trabajo (1)
►Cuarto de Telecomunicaciones (3)
►Cuarto de Equipos (6)
►Servicios de Entrada “Acometida“ (7)
25

26. Corrida de cables que viajan, desde el conector RJ45 del Patch Panel en el cuarto de Telecomunicaciones,
hasta el conector RJ45 en el área de trabajo. Cable de cobre o fibra óptica.
26

27. En el diseño se debe tener en cuenta los servicios y sistemas que se tiene en común:
– Sistemas de voz y centrales telefónicas.
– Sistemas de datos.
– Redes de área local.
– Sistemas de video.
– Sistemas de seguridad.
– Sistemas de control.
– Otros servicios.
27

28. El Cableado Estructurado está diseñado en Topología Estrella.
28

29. – En el lado del armario de telecomunicaciones: de 2 a 3
metros.
– En el área de trabajo: 30 cm. para cobre y 1 m para fibra
óptica.
29

30. – Puede ser utilizado como un segmento del
cableado horizontal, extendiéndose desde el punto
de transición hasta la salida de telecomunicaciones
de piso en el área de trabajo.
30

31. Salida para múltiples usuarios (MUTO)
31

32. Distancias Máximas
32

33. • Se trata de una interconexión en el cableado
horizontal que permite reconfiguraciones más
sencillas en oficinas abiertas (muebles
modulares).
• Se diferencia de la MUTO
33

34. Es el sistema preferido cuando se anticipa una cantidad limitada de cambios.
34

35. – Montado permanentemente en la estructura del edificio.
– Clasificado para Plenum si se coloca en espacios Plenum.
– No debe ubicarse en el techo o bajo el piso.
– Debe montarse en otra estructura permanente del edificio
– No se usará para conexiones o administración.
– Sólo para interconexión.
Para asegurar que el desempeño cumpla con los estándares:
• No debe haber más de un CP por Enlace o Canal.
• Con el fin de reducir los efectos en las conexionesde CP en NEXT, ubique el CP a 15m
del closet, como mínimo.
35

36. Es el área asignada al usuario. Aquí se conectan
los diferentes equipos a dar servicio, tales como
teléfonos, impresoras en general, computadoras,
datafonos, etc.
36

37. El cableado del área de trabajo puede variar en su forma dependiendode la aplicación.
– Cable de enlace de cobre (patch cord)
• Se compone de un cable de cobre y dos conectores de 8 pines tipo RJ-45 ubicados a los
extremos del mismo. Puede tener protectores o botas.
• La categoría del cable de enlace debe ser igual o mayor a la categoría del cable utilizado en el
cableado horizontal.
• La máxima longitud del patch cord es de 3m.
• Cuando se utilizan “puntos de consolidación”, el cable puede tener hasta 20m.
– Cable de enlace de fibra óptica
• Monomodo o multimodo de 2 o mas fibras para interiores.
• Deber ser del mismo tipo que la utilizada en todo el sistema de cableado.
• Los conectores dependerán del tipo de equipos y pueden ser ST, SC, FDDI, etc. Se recomienda la
utilización de conectores SC.
37

38. Componentes
38

39. Se recomienda prever como mínimo tres dispositivos de
conexión por cada área de trabajo. En base a esto y la
capacidad de ampliación prevista se deben prever las
dimensiones de las canalizaciones.
39

40. Corrida de cable que viaja desde el primer hasta el último Cuarto para
Telecomunicaciones interconectándolos entre si. Cable de cobre o
fibra óptica.
Los cables reconocidos para sistemas vertebrales son:
•Fibra óptica multimodo de 62.5/125 o 50/125 μm. Se instala en
distancias hasta 2 kms.
•Fibra óptica monomodo. Se instala en distancias hasta 3 kms.
•Par torcido de 100 Ω, (Aplicaciones de datos hasta 90 mts max y
voz hasta 800 mts max).
40

41. Cuarto de Telecomunicaciones
Ubicación física donde se concentran todas las
conexiones para distribuir el cableado horizontal y
vertebral hacia los diferentes puntos de servicio.
41

42. Cuarto de Telecomunicaciones
Tamaño recomendado con base en áreas
de trabajo de 10m2
42

43. En este cuarto se concentran los equipos de la red.
(Servidores y/o Central Telefónica).
Este puede tener las mismas dimensiones físicas que
el Cuarto para Telecomunicaciones.
43

44. Es el punto donde entran los servicios al recinto
“Acometida” como: datos, líneas telefónicas, servicio
eléctrico, servicio de alarma, sistemas contra el fuego
o alguna otra interconexión.
44

45. Conectores RJ45 – Hembra (Keystone), también se le llama roseta de pared
►8 hilos, 4 pares, 100 Ω
►Categoría 5e, 6 y 6ª
►Baño de oro 50 micras
►Conexión T568A / T568B
►RJ – Register Jack
45

46. Pachs Panel)
PP6-48P
PP6-24P
AX103255
AX103254
46

47. Placas terminales de Área de Trabajo
La salida del área de trabajo debe ubicarse cerca de una toma de corriente eléctrica.
La distancia debe ser 0,30 mts mínimo e instalarse a la misma altura, a 0.30 mts mínimo del
NPT “Nivel de Piso Terminado”.
47

48. Son las características físicas que obedecen a un conjunto de parámetros de transmisión que garantizan
un ancho de banda determinado en un canal de Telecomunicaciones en un cable UTP.
Categorías Aprobadas por los Estándares: 5e, 6 y 6A.
UTP “Unshielded Twisted Pair”
“Cable Par Trenzado sin Blindaje”
Cable de Cobre 8 hilos, 4pares
Utilizado para Transmisión de Datos.
100 Ω de Impedancia.
•100 Mhz Cat 5e – Calibre 24 AWG
•200 Mhz Cat 6 – Calibre 23 AWG
•500 MHz Cat 6A – Calibre 22 AWG
48

49. Ethernet
Velocidad
10 Mb/s
100 Mb/s
1000 Mb/s
Ancho de Banda
16 Mhz
31.5 Mhz
100 Mhz
TIA/EIA
Cat. 3
Cat. 4
Cat. 5
Cat. 5e
Cat. 6
Cat. 6A
16 Mhz
20 Mhz
100 Mhz
100 Mhz
200 Mhz Como Canal
500 Mhz
TIA/EIA Categorías y Ancho de Banda
Un estándar es un mínimo, los sistemas Belden IBDN superan el estándar 49

50. Sistemas Belden IBDN
Sistema Belden IBDN 1200
Categoria 5e, 160 Mhz, 1.2 Gb/s
Sistema Belden IBDN 2400
Categoría 6, 250 Mhz, 2.4 Gb/s
Sistema Belden IBDN 3600
Categoría 6, 280 Mhz, 3.6 Gb/s
Sistema Belden IBDN 4800
Categoría 6, 300 Mhz, 4.8 Gb/s
Sistema Belden IBDN 10GX
Categoría 6A, 625 Mhz, 10 Gb/s
50

51. 51

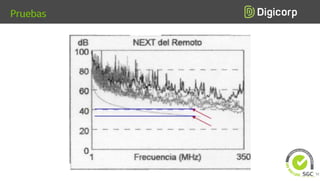

52. 52

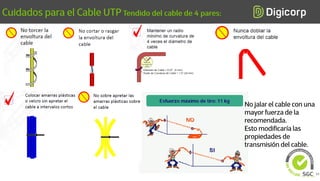

53. 53

54. La sigla RJ-45 significa ("Registred Jack 45") ó Conector 45 registrado, también llamado puerto Ethernet.
54

55. 55

56. 56

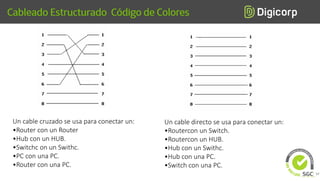

57. Un cable cruzado se usa para conectar un:
•Router con un Router
•Hub con un HUB.
•Switchc on un Swithc.
•PC con una PC.
•Router con una PC.
Un cable directo se usa para conectar un:
•Routercon un Switch.
•Routercon un HUB.
•Hub con un Swithc.
•Hub con una PC.
•Switch con una PC.
57

58. 58

59. Mapeo de Cables - Continuidad
59

60. NEXT (Near End Crosstalk) y FEXT (Far End Crosstalk)
NEXT. Atenuación en el extremo cercano
FEXT. Atenuación en el extremo lejano
60

61. Diferencia de Retardo entre pares “Delay Skew”
Es la diferencia máxima entre el tiempo en que se transmite y recibe una señal entre
dos pares.
61

62. Diferencia de Retardo entre pares
La diferencia de retardos es importante en sistemas que transmiten y reciben
simultáneamente por los 4 pares del cable UTP (aplicaciones Gigabit Ethernet).
62

63. PSNEXT (PowerSum NEXT)
Es el cálculo de las señales no deseadas
resultantes del acoplamiento de las distintas
señales transmitidas en pares adyacentes.
63

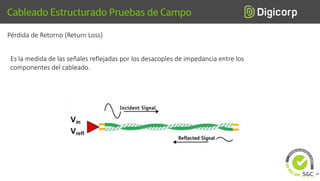

64. Pérdida de Retorno (Return Loss)
Es la medida de las señales reflejadas por los desacoples de impedancia entre los
componentes del cableado.
64

65. El LanTEK III cumple con los
requerimientos de la TIA y de la
ISO/IEC
Adaptadores Fibertek III
65

66. Aterrerramiento para Telecomunicaciones en Edificios Comerciales
Estándar J – STD 607A
Este estándar regula los sistemas de aterrizaje en los
sistemas de Cableado Estructurado.
TBB = Unión vertical para telecomunicaciones.
TGB = Barra de puesta a tierra para telecomunicaciones.
TMGB = Barra principal de puesta a tierra para
telecomunicaciones.
66

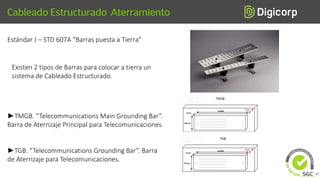

67. Estándar J – STD 607A “Barras puesta a Tierra”
Existen 2 tipos de Barras para colocar a tierra un
sistema de Cableado Estructurado.
►TMGB. “Telecommunications Main Grounding Bar”.
Barra de Aterrizaje Principal para Telecomunicaciones.
►TGB. “Telecommunications Grounding Bar”. Barra
de Aterrizaje para Telecomunicaciones.
67

68. Estándar J – STD 607A “Barras puesta a Tierra”
Cable de unión para telecomunicaciones “TBB”
68

69. Estándar J – STD 607A
ADVERTENCIA
Si este conector o cable está suelto, o debe ser removido, favor de llamar al
administrador de telecomunicaciones del edificio.
69

70. Estándar ANSI / EIA / TIA 606A
Los siguientes componentes de infraestructura y equipo deben estar etiquetados:
 Cuartos para Telecomunicaciones.
 Cableados Horizontales y Vertebrales.
 Sistema de conexión para puesta a Tierra.
 Patch Panel ubicados en el Cuarto para Telecomunicaciones.
70

71. Estándar ANSI / EIA / TIA 606A
Identificadores para sistemas Clase 1
Sistema Clase 1. Son los sistemas que
cuentan con un solo Cuarto para
Telecomunicaciones.
71

72. Estándar ANSI / EIA / TIA 606A
Identificador para Enlace Horizontal
►Debe asignarse un identificador único a cada
enlace horizontal, mediante el siguiente
formato:
Fs - an, en donde:
►fs = identificador del Cuarto para
Telecomunicaciones.
►a = uno o dos caracteres alfanuméricos
identificando en forma única un Patch Panel.
►n = dos a cuatro caracteres designando el
puerto en un patch panel.
72

73. Estándar ANSI / EIA / TIA 606A
Identificador para Barra del Sistema puesta a Tierra
para Telecomunicaciones
►Debe designarse un identificador único a la barra
principal de puesta a tierra para telecomunicaciones.
►Este identificador debe tener el formato: fs-TMGB,
en donde:
►fs = Identificador del Cuarto para
Telecomunicaciones.
►TMGB = Barra Principal de Puesta a Tierra para
Telecomunicaciones.
73

74. RACK-606 RACK-6642
GAB-42U-SE 74

75. TEM-DIG-S/VENTILADORES
GAV-FAN
SHELF-335 KEYBOARD
SHELF-1U
75

76. PVC-2010-P25
PVC-5013
PVC-2525-P15
76

77. ESCALERILLA PARA CABLEADO
NORMA ASTM (Sociedad Americana para el
Ensayo y Materiales), American Standard for
Testing and Materials.
77

78. ESCALERILLA PARA CABLEADO
• Rigidez dieléctrica (ASTM D 149)
• Absorción de agua (ASTM D 570)
• Exposición ambiental (ASTM D 790)
• Resistencia química (ASTM C 581)
• Flamabilidad (ASTM E 84)
• Propagación de la flama (ASTM D 635)
• Carga (NEMA FG1)
78

79. UT681L (Cable Tester
– RJ11, RJ45)
UT682 Seguidor
de Cable
TL-208 TL-314
TL-601 AX101852 1797B 79

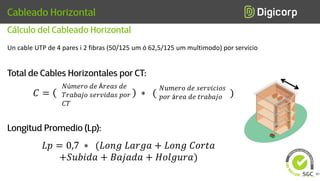

80. Un cable UTP de 4 pares i 2 fibras (50/125 um ó 62,5/125 um multimodo) por servicio
𝐶 = ∗ ( )
𝑁ú𝑚𝑒𝑟𝑜 𝑑𝑒 Á𝑟𝑒𝑎𝑠 𝑑𝑒
𝑇𝑟𝑎𝑏𝑎𝑗𝑜 𝑠𝑒𝑟𝑣𝑖𝑑𝑎𝑠 𝑝𝑜𝑟
𝐶𝑇
𝐿𝑝 = 0,7 ∗ (𝐿𝑜𝑛𝑔 𝐿𝑎𝑟𝑔𝑎 + 𝐿𝑜𝑛𝑔 𝐶𝑜𝑟𝑡𝑎
+𝑆𝑢𝑏𝑖𝑑𝑎 + 𝐵𝑎𝑗𝑎𝑑𝑎 + 𝐻𝑜𝑙𝑔𝑢𝑟𝑎)
𝑁𝑢𝑚𝑒𝑟𝑜 𝑑𝑒 𝑠𝑒𝑟𝑣𝑖𝑐𝑖𝑜𝑠
𝑝𝑜𝑟 á𝑟𝑒𝑎 𝑑𝑒 𝑡𝑟𝑎𝑏𝑎𝑗𝑜
80

81. Un cable UTP de 4 pares i 2 fibras (50/125 um ó 62,5/125 um multimodo) por servicio
𝐶 = ∗ ( )
𝑁ú𝑚𝑒𝑟𝑜 𝑑𝑒 Á𝑟𝑒𝑎𝑠 𝑑𝑒
𝑇𝑟𝑎𝑏𝑎𝑗𝑜 𝑠𝑒𝑟𝑣𝑖𝑑𝑎𝑠 𝑝𝑜𝑟
𝐶𝑇
𝑄 = 𝐶 ∗ (𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑃𝑟𝑜𝑚𝑒𝑑𝑖𝑜)
𝑁𝑢𝑚𝑒𝑟𝑜 𝑑𝑒 𝑠𝑒𝑟𝑣𝑖𝑐𝑖𝑜𝑠
𝑝𝑜𝑟 á𝑟𝑒𝑎 𝑑𝑒 𝑡𝑟𝑎𝑏𝑎𝑗𝑜
𝐵 =
𝑄 ∗ 1,2
305 𝑚
81

82. 82
